镂空网格锥形塑料收纳废纸篓结构设计

日常办公与居家场景中，废纸收纳容器是高频使用的基础用品，这款镂空网格结构的锥形塑料废纸篓，在结构设计上充分平衡了材料用量、结构强度与使用便利性。从实际使用场景来看，这类容器主要放置于办公桌旁、书房角落、公共办公区工位侧边，用于收纳废弃纸张、小型包装废弃物等轻质干垃圾，镂空网格的结构设计首先能够直观观察内部垃圾的填充高度，方便使用者及时清理，避免垃圾溢出，同时网格结构相比实心侧壁能够大幅减少原材料的使用量，降低注塑生产时的材料成本，也能减轻产品整体重量，方便挪动与清理时的倾倒操作。

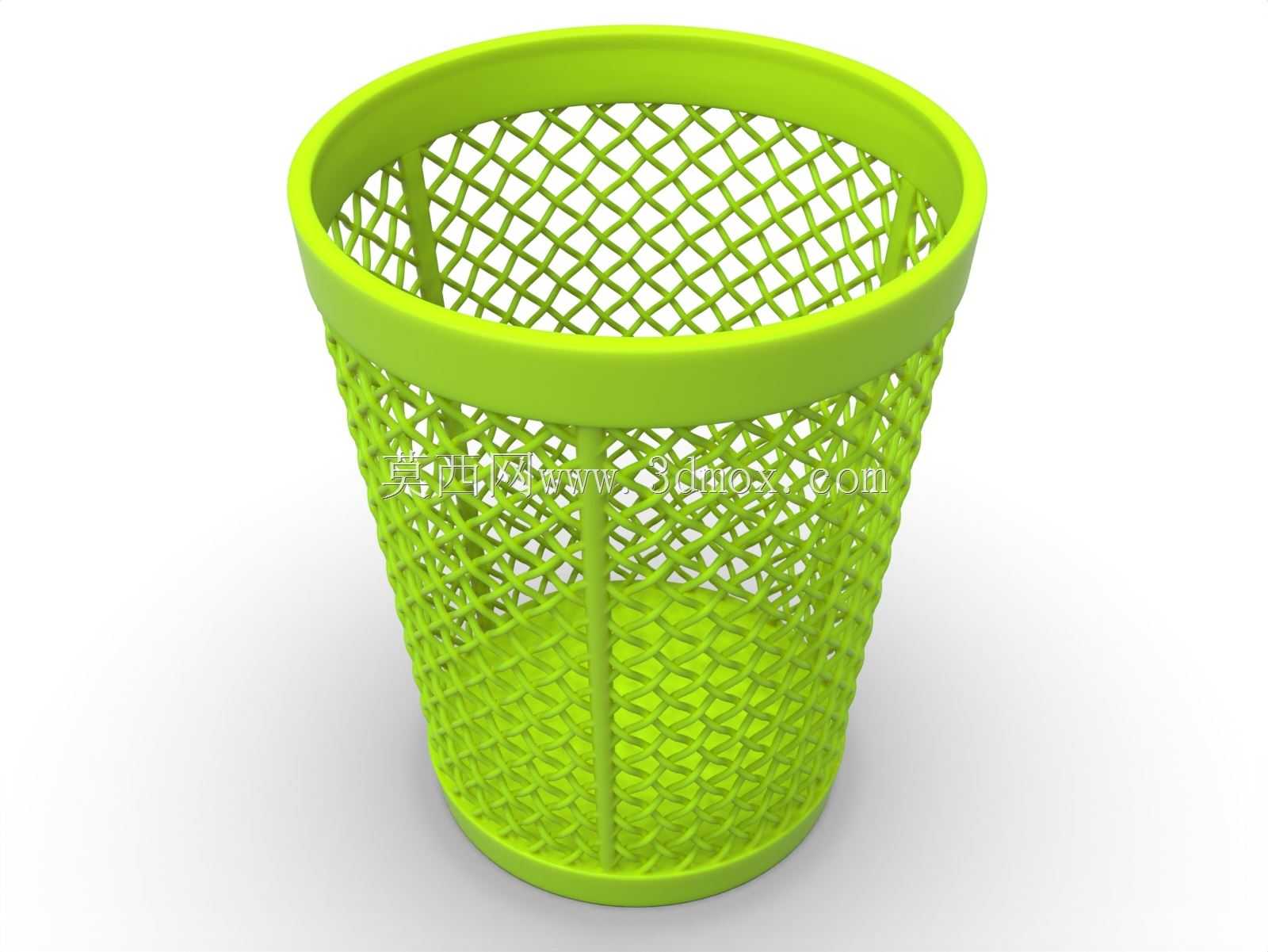

整体外形采用上宽下窄的锥形设计，上口直径大于底部直径，这种锥度设计一方面在堆叠运输时能够实现多个产品嵌套叠放，大幅减少仓储与运输过程中的空间占用，降低物流环节的成本；另一方面，锥形结构在日常使用中，即使受到轻微的侧向碰撞，重心也会自然向中心回落，相比直筒结构拥有更好的防倾倒稳定性，同时倾倒垃圾时，内壁的锥度能够让废弃物顺畅滑出，不会在桶壁形成卡滞。上口位置设计有一圈加厚的环形卷边，这个结构是整个产品的强度核心，既能够提升上口的抗形变能力，避免日常拿取、磕碰时出现上口开裂、变形的问题，也能作为垃圾袋的固定压边，将垃圾袋口沿卷边塞入后，能够有效固定垃圾袋，避免垃圾投放时垃圾袋滑落至桶内。

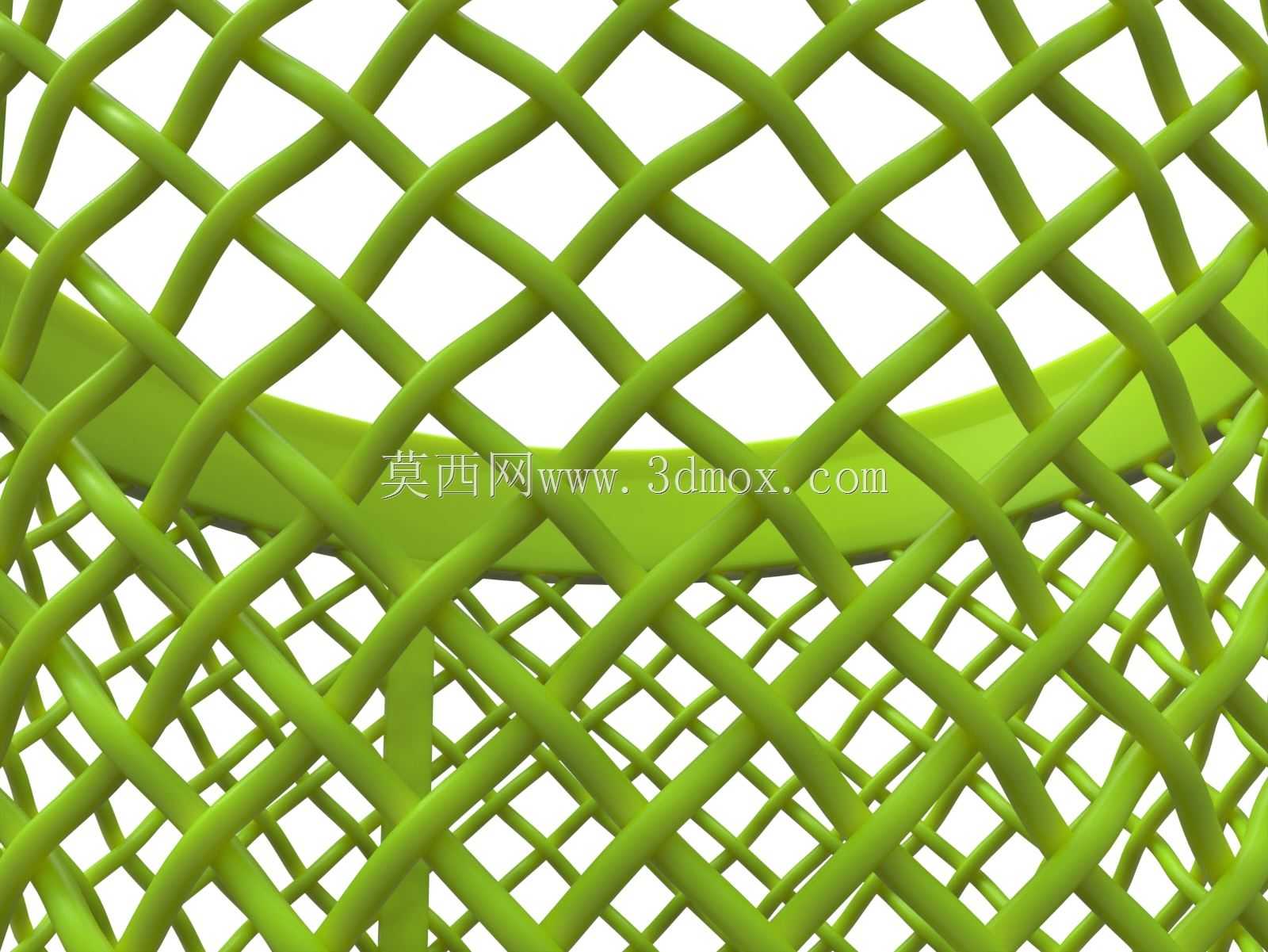

侧壁的菱形网格结构是设计的核心部分，网格的筋条宽度经过合理计算，在PP塑料常规注塑壁厚的基础上，既保证了每根筋条的成型流动性，避免注塑时出现缺胶、银丝等缺陷，又通过菱形网格的桁架受力结构，让整个侧壁形成连续的受力传力路径，即使侧壁受到侧向的挤压力，力也会沿着菱形筋条分散到整个桶身，不会出现局部应力集中导致的侧壁破损。网格的开孔尺寸经过优化，既能够保证足够的通透率实现可视、减重的效果，又能够避免小尺寸的废弃物比如回形针、碎纸屑从网格孔洞中漏出，适配日常办公场景的常见垃圾尺寸。底部设计有平整的环形支撑边，整个底部与放置面的接触为环形线接触，相比整个平面接触，能够降低对放置面平整度的要求，即使地面有轻微的不平整，也能保证桶身放置平稳，不会出现晃动，同时底部环形边也做了加厚处理，避免日常拖动时底部边缘被磨损，延长产品的使用寿命。

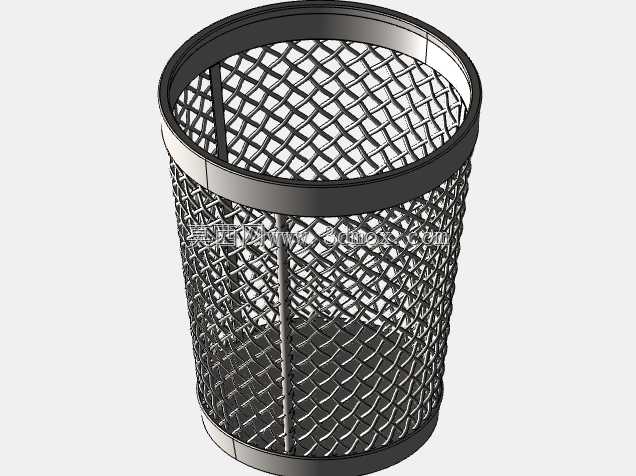

从建模实现的角度来看，这类产品的建模核心在于曲面构建与阵列特征的运用，首先通过旋转特征构建出整体的锥形基础曲面，之后绘制单个菱形网格的截面轮廓，通过曲面投影、加厚的方式生成单根网格筋，再利用圆周阵列结合轴向的尺寸渐变，实现整个侧壁网格的均匀排布，最后通过布尔运算合并所有筋条与上下的卷边、底部支撑结构，完成整体的实体建模。建模过程中需要重点注意筋条与卷边、底部衔接位置的圆角过渡，这些位置是应力集中的高发区域，合理的圆角过渡能够避免注塑时的应力开裂，也能提升产品使用时的结构强度，同时所有筋条的拔模角度需要统一设置，保证注塑生产时能够顺利脱模，不会出现粘模、拉伤的问题。

在实际的生产适配中，这种结构的模具设计相对简单，整体采用一腔一模的结构，侧向的网格结构通过滑块抽芯实现脱模，由于整体结构没有复杂的倒扣，除了上口卷边位置需要小范围的抽芯结构外，其余部分都可以通过前后模直接开模成型，生产效率较高，适合大批量的注塑生产。实际使用过程中，这种镂空结构的废纸篓相比实心桶身，清洗也更加方便，水流可以直接穿过网格冲洗内壁，不会在桶内积水，晾干速度更快，减少细菌滋生的可能。针对不同的使用场景，还可以通过调整网格筋的密度、整体锥度的大小、上口卷边的宽度，衍生出不同容量、不同承重等级的系列产品，比如用于卫生间的小尺寸版本可以缩小网格开孔，避免纸巾漏出，用于公共区域的大尺寸版本可以增加筋条宽度，提升整体的抗冲击强度，适配更高频次的使用需求。
