三轴正交坐标基准标识校准工装

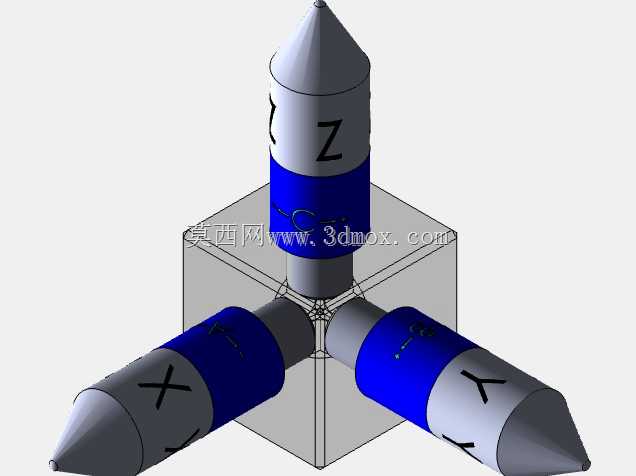

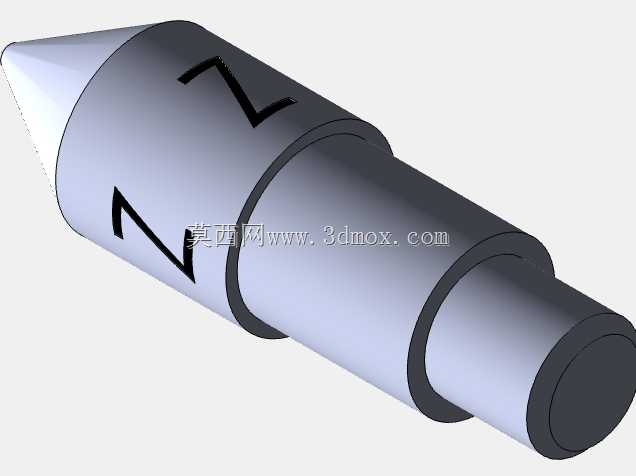

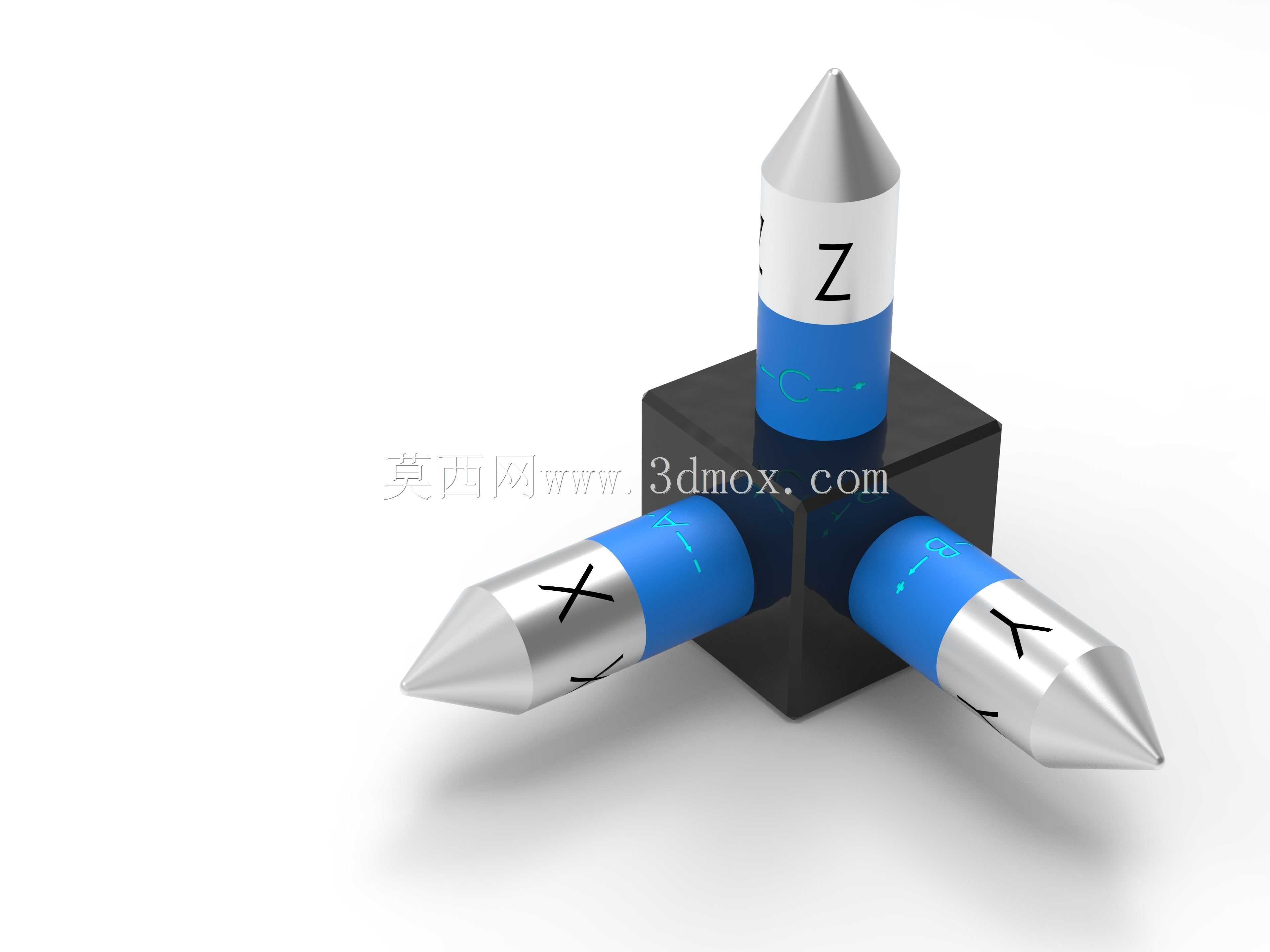

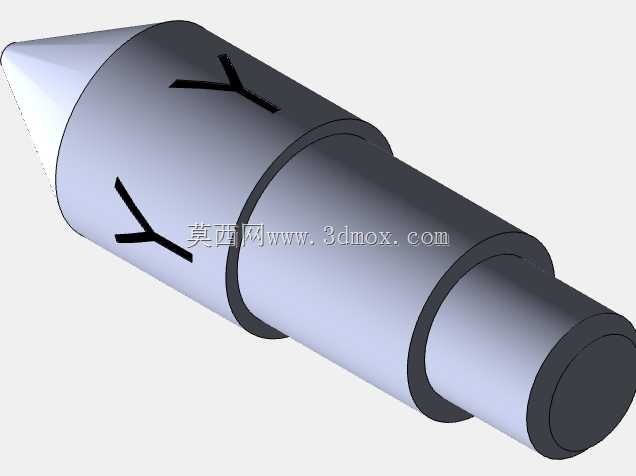

　　在多轴数控加工、三坐标测量工位的日常作业中，经常会遇到坐标系建立偏差导致的加工超差、测量数据失准问题，这款三轴正交坐标基准标识工装，就是针对这类现场痛点设计的工位辅助校准构件。不同于常规的单轴对刀块，这款工装采用三个互相垂直的圆柱基准轴呈空间正交布局，交汇于中心的立方体基座，三个轴的端面分别做了锥尖处理，锥尖顶点恰好对应空间坐标系X、Y、Z三个轴的正方向端点，轴身中段做了环形色标区分，靠近锥尖的圆柱段蚀刻有对应轴向的字母标识，操作人员在工位上远距离就能快速识别轴向，不会出现坐标轴方向混淆的低级失误。

　　从实际使用场景来看，这款工装既可以放在CNC加工工作台的T型槽基准位置，作为多面加工、五轴联动加工时的坐标系复核基准，每次工件装夹完成后，先通过寻边器触碰三个轴的锥尖顶点，快速确认机床坐标系与工件坐标系的偏移量，避免首件加工时因为坐标系偏置错误导致的工件报废；也可以放在三坐标测量机的工作台面，作为测量程序启动前的设备精度快速核查件，定期用测头触碰三个锥尖的空间坐标，核查测量机的三轴正交精度是否出现漂移，不用每次都动用昂贵的标准量块组做全行程校准，能大幅缩短设备日常点检的耗时。

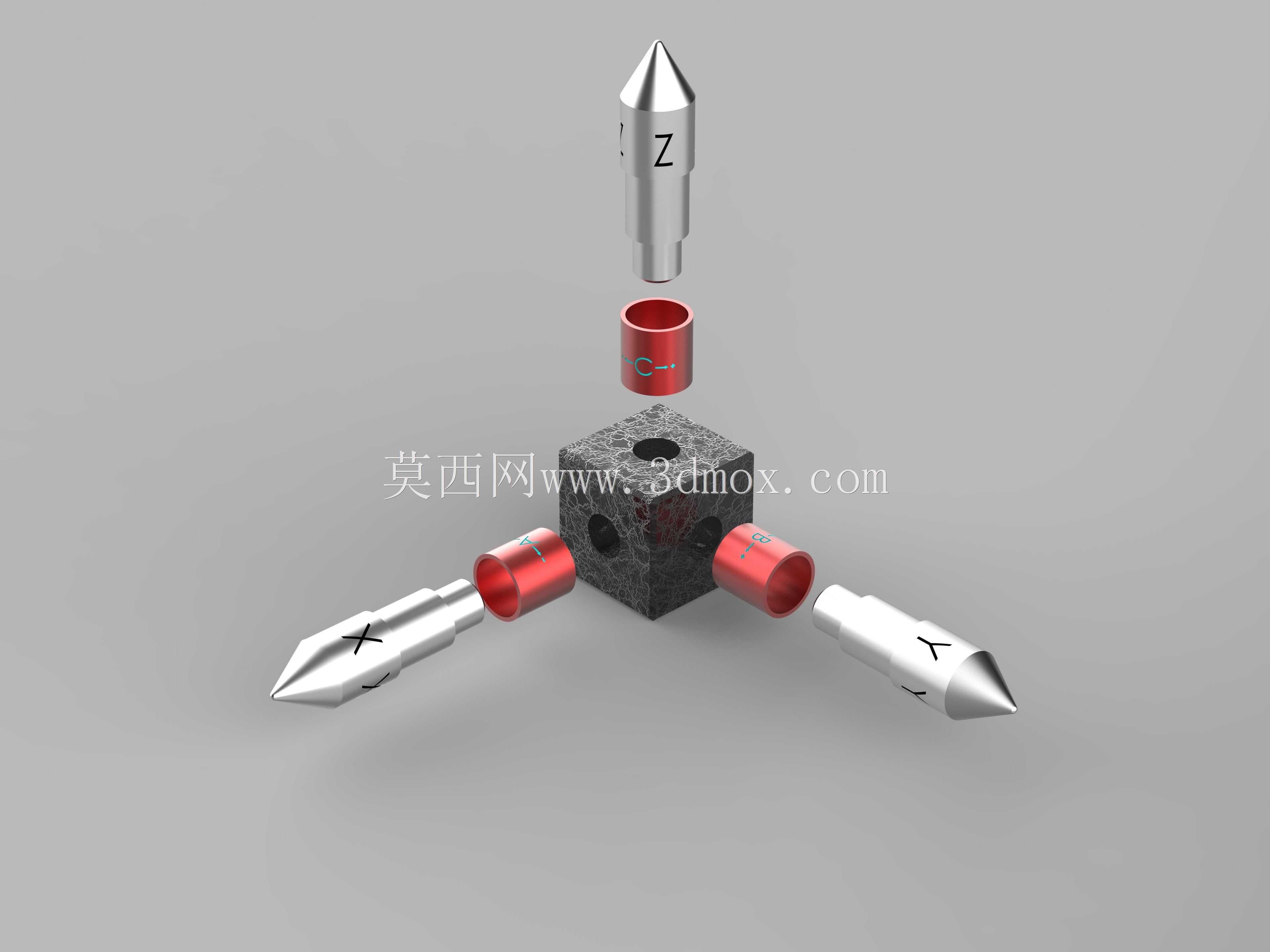

　　设计层面上，三个基准轴的圆柱面采用了统一的直径公差，圆柱度控制在0.005mm以内，与中心立方体基座的安装孔采用H7/h6的小间隙配合装配，装配后三个轴的轴线正交度误差控制在0.01mm/m以内，锥尖部分做了硬化处理，表面硬度达到HRC58以上，避免日常使用中寻边器、测头频繁触碰导致的尖端磨损，影响基准精度。中心立方体基座的六个面都做了精密磨削，相邻面的垂直度误差不超过0.008mm，底面作为安装基准面，可以直接吸附在机床的磁力工作台上，也可以通过基座上预留的沉头孔用螺栓固定在专用夹具基板上，安装时不需要额外做找平调整，只要基座底面与工作台面贴合，三个基准轴就自然对应机床的三个进给方向。

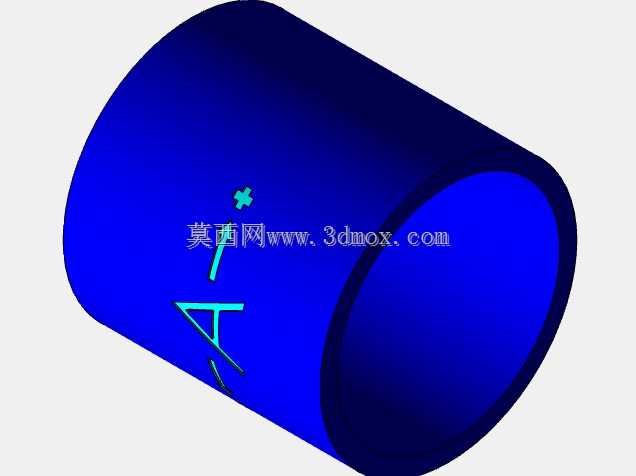

　　从安装边界尺寸来看，整个工装的外接球直径不超过120mm，占用工作台面的面积很小，不会和大型工件的装夹位置产生干涉，日常不用的时候可以直接放在工位的工具柜抽屉里，不需要做特殊的防尘防护，因为所有基准面都做了防锈处理，短时间接触车间的切削液、水雾也不会出现锈蚀问题。很多车间的多轴加工工位之前都是用自制的铁块焊个简易标识来区分轴向，不仅精度差，还经常因为磕碰变形导致标识方向错位，这款一体化的基准工装把轴向标识和精度校准功能整合到一起，既解决了操作人员轴向识别的问题，又能作为日常精度核查的实物基准，在小批量多品种的加工车间、精密测量室里都能适配使用，尤其是在做五轴联动的倾斜面加工、多工位转台加工的时候，每次转台旋转后都可以快速触碰对应轴的锥尖，确认转台的旋转定位精度是否达标，避免因为转台反向间隙导致的加工角度偏差。轴身的环形色标采用了耐切削液的阳极氧化层，不会因为长期接触车间的冷却液、润滑油出现掉色脱落的问题，字母标识采用激光蚀刻，深度控制在0.1mm左右，即使表面有轻微的油污、切屑附着，用棉纱一擦就能清晰识别，不会出现标识模糊的情况。锥尖的角度统一采用60度锥角，和标准顶尖的锥角保持一致，寻边器或者测头触碰锥面的时候，接触点的位置重复性好，不会因为锥面角度不统一导致的坐标采点误差。
