六吨级重载电动直线输送托架结构

在车间重载物料转运、重型工装工位切换、仓储重型货位调度这类需要长距离直线往复输送的场景里，这类六吨级承载的电动托架是替代人工牵引、小型液压推杆的核心执行部件，它不需要复杂的外部管路配套，仅需接入动力电源与控制信号即可完成稳定的直线推拉动作，相比传统的链条拖拽、气缸推送结构，它的输出力更平稳，行程控制精度更高，同时自带的驱动单元集成度高，不需要额外搭建复杂的传动副安装基础。

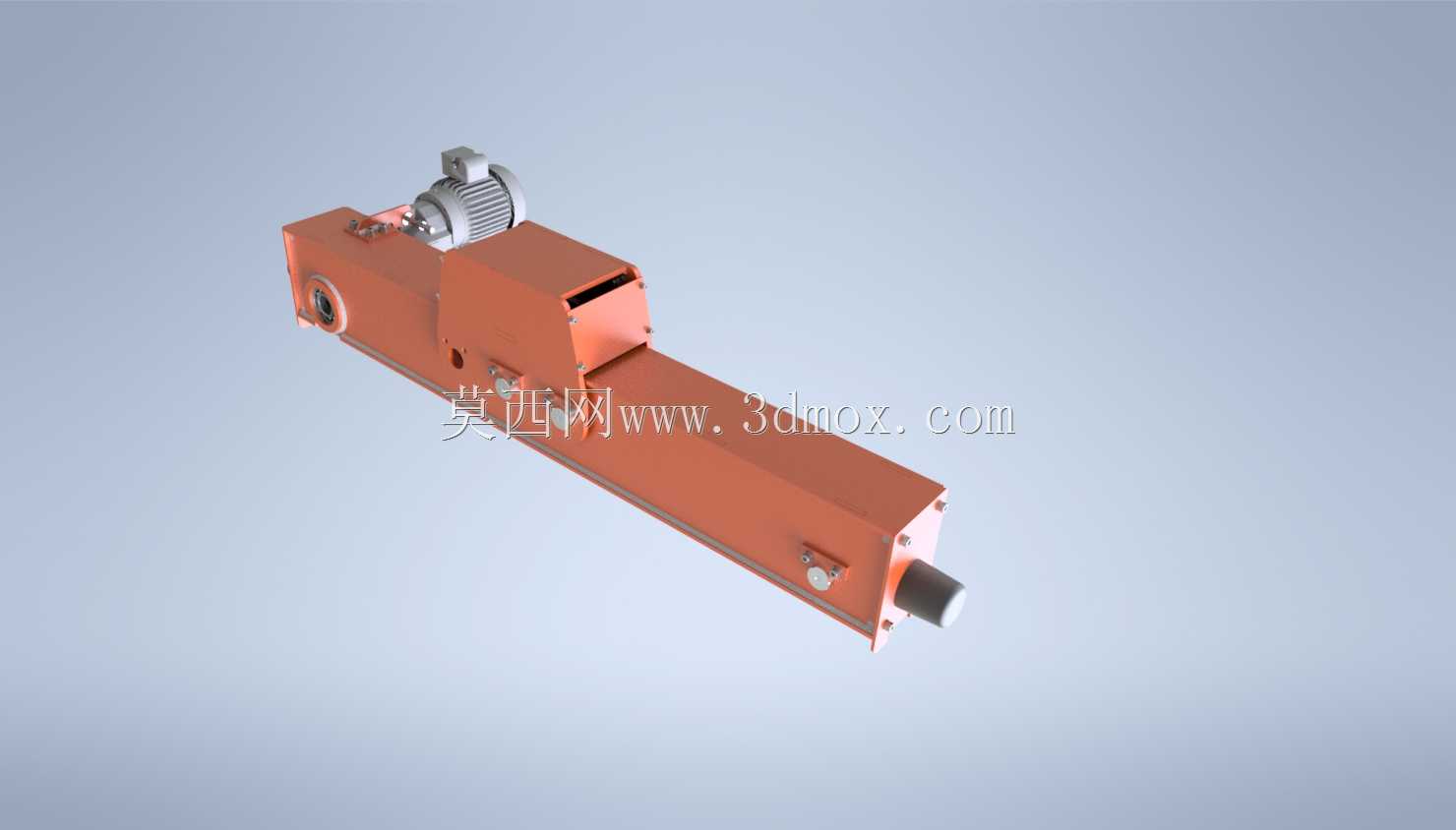

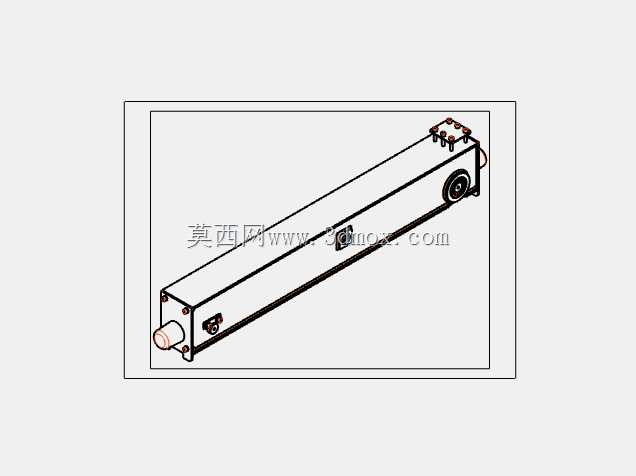

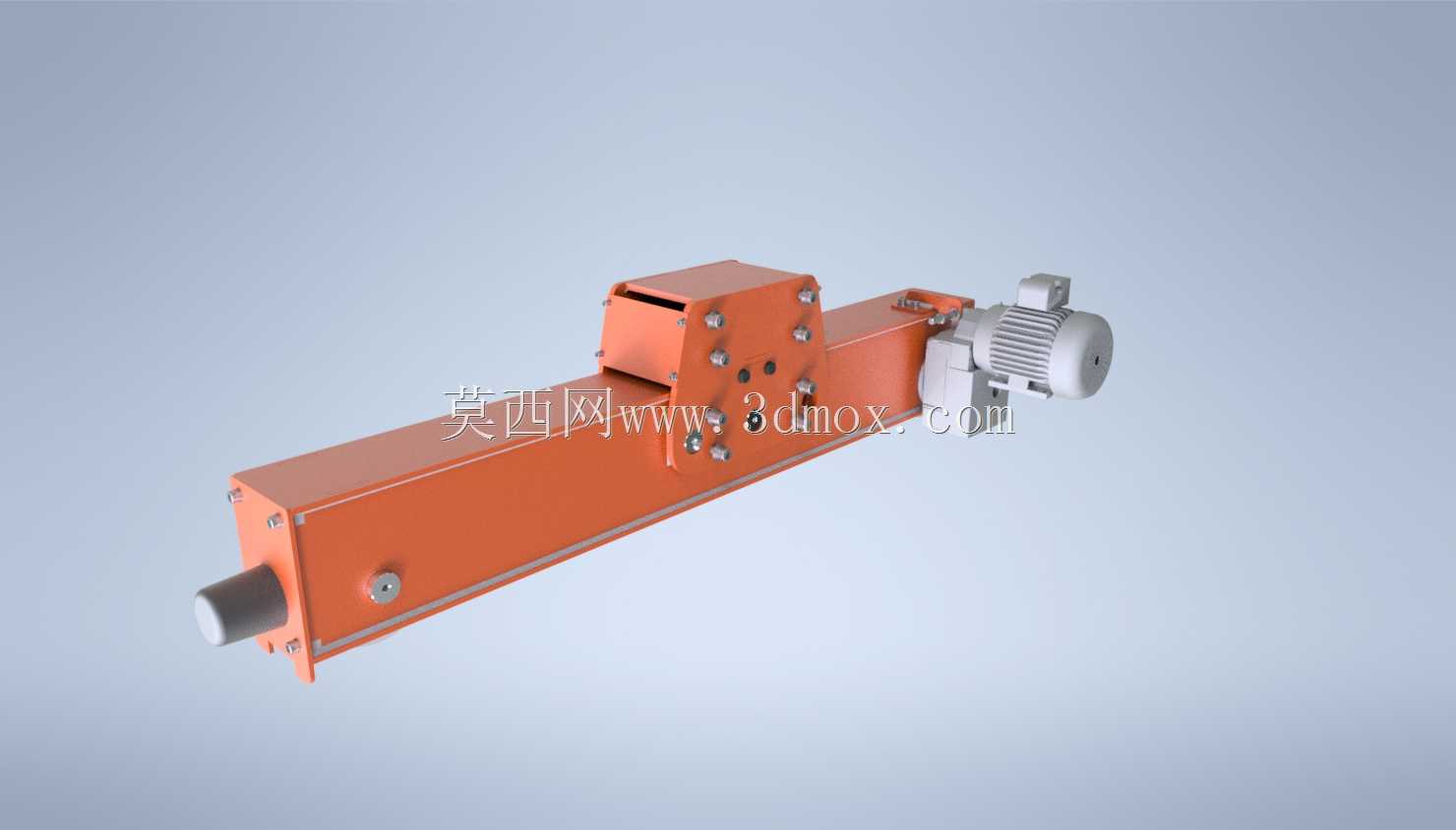

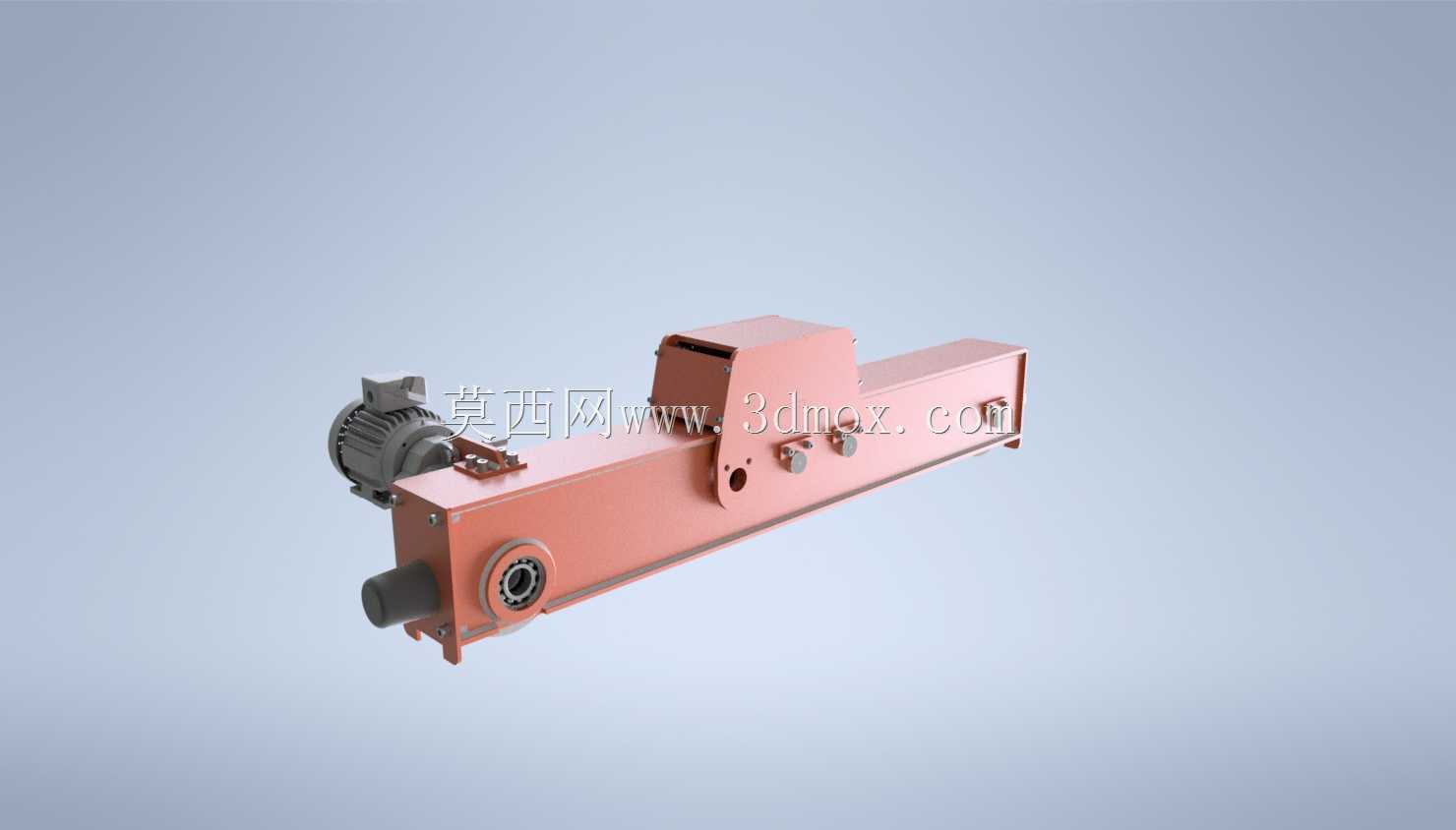

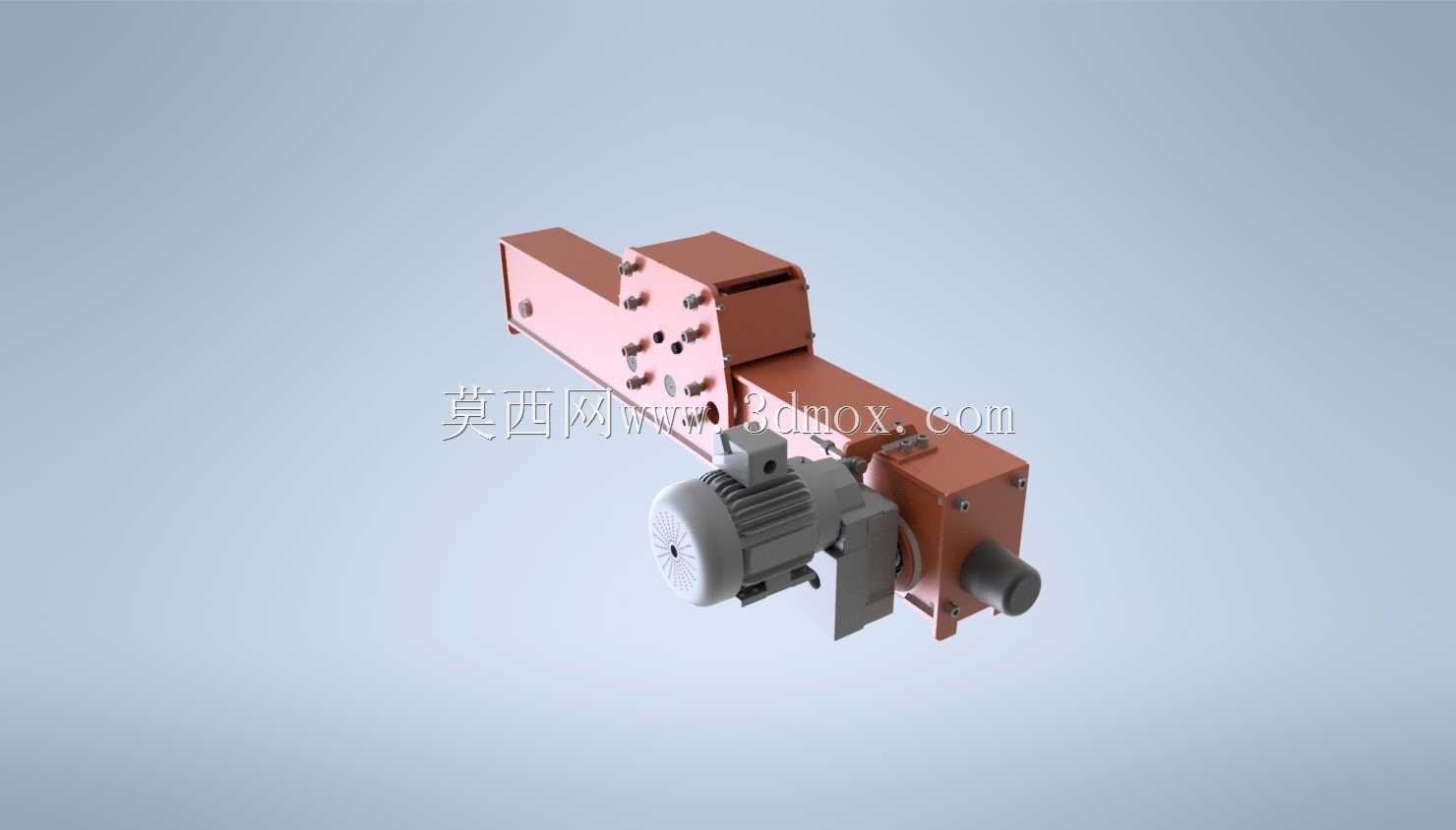

从结构设计逻辑来看，整个托架采用长箱型主梁作为核心承载基体，主梁截面选用矩形封闭焊接结构，侧壁预留了传动组件的安装定位孔，端部设置了伸出式负载连接轴，连接轴与主梁内部的传动螺母做刚性连接，驱动端直接配套标准卧式异步电机，电机与传动丝杠之间通过直连式联轴器传递扭矩，省去了额外的减速箱转接结构，既压缩了整体安装长度，也减少了多级传动带来的回程间隙。主梁侧面的安装法兰面做了铣平加工，上面分布的多组螺栓孔用于固定行程限位开关、防尘盖板以及外部导向配套件，法兰面的平面度公差控制在0.1mm以内，保证配套安装的附件不会出现装配错位。

实际应用中，这类托架的安装边界需要重点考量：主梁的总长度对应额定行程预留了两端各15%的安全余量，避免传动螺母运行到行程端点时出现冲顶脱开的风险；电机侧的外伸尺寸需要在安装工位预留足够的检修空间，保证后期可以直接拆卸电机做维护，不需要整体拆解托架主体；底部的安装基准面需要配套平行度不低于0.2mm/m的导向导轨，避免托架承受侧向弯矩，因为这类重载托架的径向承载能力远低于轴向推拉载荷，一旦出现侧向偏载，很容易造成内部丝杠弯曲、传动卡滞的问题。

功能特性上，它的传动副选用了大导程重载滚珠丝杠，配合箱型梁内部的油脂润滑通道，可以在六吨额定负载下实现连续往复运行，运行速度控制在0.05m/s到0.2m/s之间，既保证重载启停时的冲击力可控，也能满足常规工位切换的效率要求。端部的连接轴采用了带自润滑衬套的铰接结构，可以补偿安装过程中少量的角度偏差，避免硬连接带来的附加应力。主梁外侧的橙色涂装采用了工业级环氧防锈漆，适应车间内多粉尘、少量切削液飞溅的工作环境，电机的防护等级达到IP54，可在常规工业厂房环境下长期运行不需要额外做防尘防水罩。

设计过程中，针对重载工况下的结构变形问题，对主梁做了有限元受力校核，在六吨轴向载荷作用下，主梁的最大变形量控制在0.3mm以内，不会因为形变导致内部丝杠出现卡滞；连接轴的材质选用40Cr调质处理，表面做淬火硬化，硬度达到HRC45-50，保证长期铰接转动不会出现过度磨损；所有的连接螺栓都选用8.8级高强度螺栓，按照规定扭矩锁紧，避免运行过程中因为振动出现松动。另外在主梁的上下两侧都预留了防尘密封件的安装槽，运行时可以阻挡粉尘、铁屑进入梁体内部污染传动丝杠，延长整体的维护周期，常规工况下每运行2000小时补充一次润滑脂即可，不需要频繁拆解保养。

这类托架在实际产线布局时，通常会成对平行安装，配合上部的载物台实现大重量工件的平稳输送，比如变压器铁芯叠装工位的工件移位、重型模具的工位切换、仓储系统里重型货格的推拉取放，都能看到这类结构的应用。相比液压驱动的推拉机构，它不需要配套液压站、输油管路，不存在液压油泄漏污染工位的问题，后期维护成本更低；相比气缸驱动，它的输出力更大，行程不受气源压力波动的影响，负载运行时的位置稳定性更好，可以在行程范围内任意位置停靠，停靠精度能控制在±1mm以内，满足多数工业工位的定位要求。
