这套对称剪叉结构的推拉执行机构,核心功能是通过单输入点的推拉动作,实现两侧滑块的同步对中位移,在自动化产线的工件居中定位、夹具同步夹紧、物料规整工位中有着极高的应用频次,尤其适合小行程、高同步精度要求的工位场景,比如电子元件插装前的引脚居中对齐、小型变压器铁芯叠装时的硅钢片规整、包装工序里的盒体定位等场景,相比双侧独立驱动的对中结构,这套纯机械联动的方案不需要额外的同步控制程序,完全依靠连杆的几何约束保证两侧位移量完全一致,从根源上避免了电气同步带来的误差累积问题。

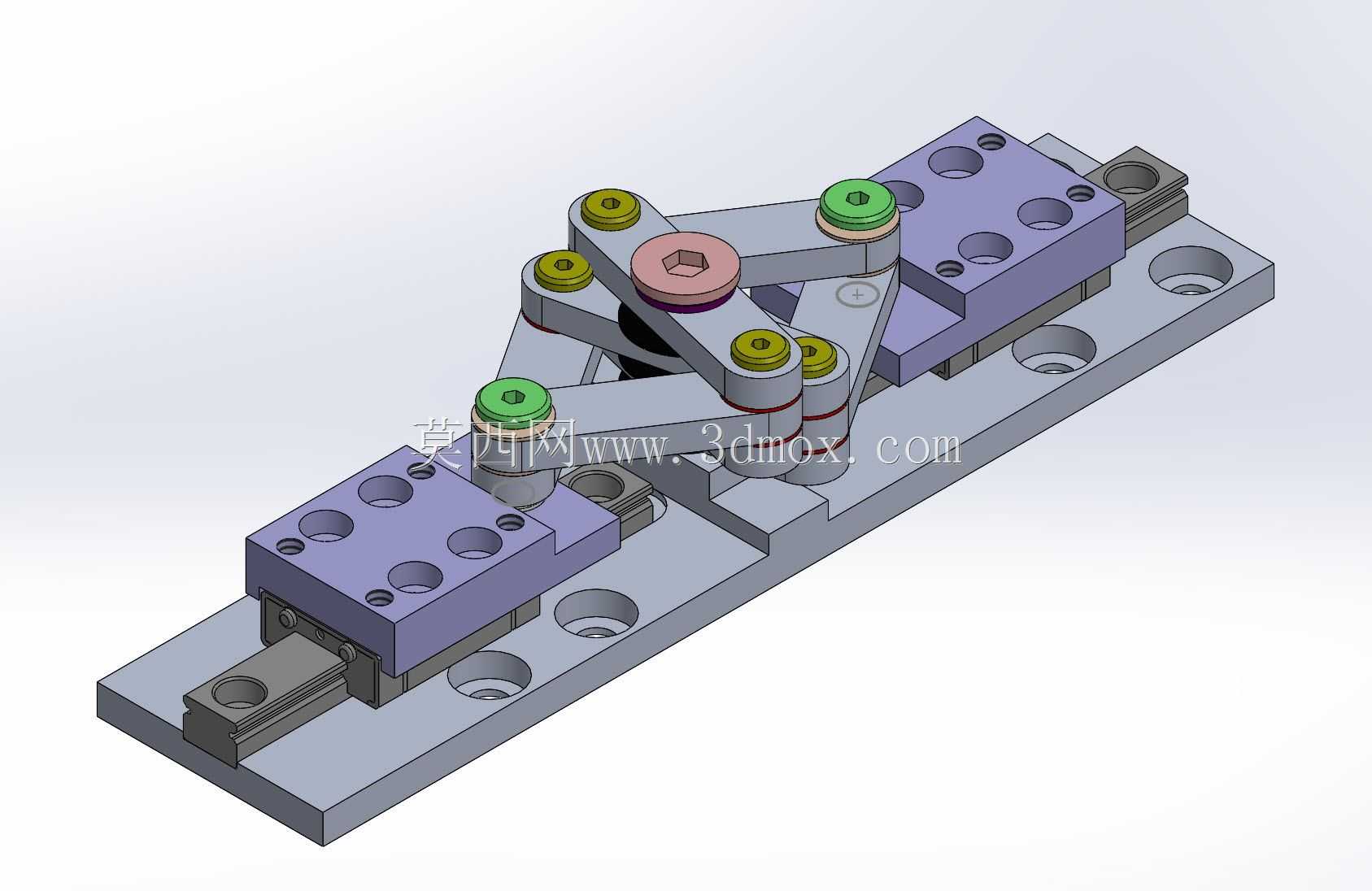

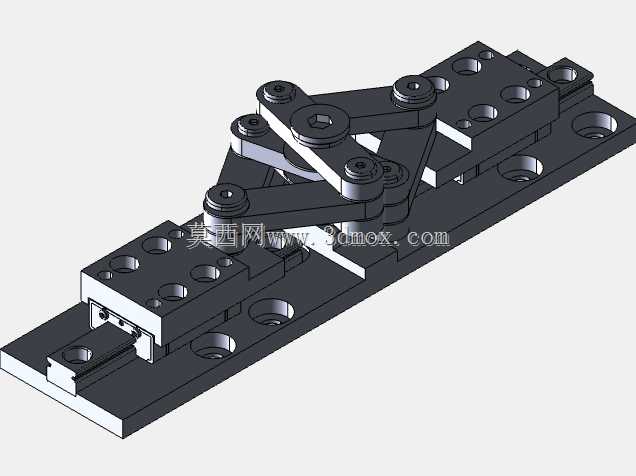

从结构设计逻辑来看,整套机构以一块带安装孔的钢制底板作为承载基准,底板上加工有两组平行的直线导轨安装位,两侧的紫色滑块通过线性滑轨与底板连接,保证滑块只能沿垂直于中心轴线的方向做直线往复运动,滑块上预留的多组安装孔可以直接适配不同规格的夹爪、推块或者定位挡边,不需要额外做转接板设计,能大幅缩短现场工装的调整周期。中间的剪叉连杆组采用对称交叉布置,所有铰接点都采用带衬套的销轴连接,销轴端部用轴用挡圈做轴向限位,铰接点处的衬套选用自润滑铜基材质,不需要频繁加注润滑脂就能保证长期低阻尼运转,避免连杆铰接处卡滞导致的两侧动作不同步问题。中心位置的铰接轴是整套机构的动力输入点,既可以连接手动推柄实现手动工位的推拉操作,也可以连接气缸、电动推杆等动力元件实现自动化驱动,动力输入点的运动方向沿底板中心轴线布置,不管是施加推力还是拉力,都会通过交叉连杆的传动比转换,带动两侧滑块做同步的相向或者相背运动,传动比可以通过调整连杆上铰接点的位置来改变,适配不同行程、不同夹紧力的工位需求。
安装边界方面,整套机构的底板采用标准化的孔位设计,底板上的沉头安装孔可以直接通过内六角螺栓固定在设备台面或者工装基板上,安装孔的位置公差控制在±0.02mm以内,能保证机构安装后导轨的平行度符合设计要求,避免滑块运行时出现卡滞。整体结构的横向宽度根据滑块行程不同可以做系列化调整,常规款的最大对中行程为单侧20mm,总行程40mm,能覆盖绝大多数小型工件的居中定位需求,整体厚度控制在35mm以内,不会占用过多的设备安装空间,适合在紧凑的自动化设备内部布置。
在实际使用过程中,这套机构的受力传递路径非常清晰,动力输入点的载荷通过交叉连杆均匀分配到两侧滑块上,不会出现单侧受力过载的情况,连杆的截面尺寸经过强度校核,在常规100N以内的输入推力下,连杆的形变控制在0.01mm以内,能保证长期使用的结构稳定性。导轨选用微型滚珠线性滑轨,运行阻力小,定位重复精度可以达到±0.03mm,完全满足电子装配、小型零部件组装等高精度工位的使用要求。另外,整套机构的所有零部件都采用模块化设计,连杆、销轴、滑块、导轨都可以单独拆卸更换,后期维护成本极低,不需要整体更换机构就能完成易损件的替换。针对有洁净要求的生产场景,所有金属零部件都可以做阳极氧化或者镀镍处理,避免生锈掉屑影响生产环境,铰接点处也可以选用无油润滑衬套,杜绝润滑脂挥发污染工件的问题。
很多设计人员在做对中机构的时候,往往会优先考虑双气缸配合电磁阀同步控制的方案,但实际生产中,气源压力波动、电磁阀响应速度差异、气缸密封圈磨损差异都会导致两侧动作不同步,长期使用后定位精度会逐步下降,而这套纯机械联动的推拉对中机构,完全依靠几何约束保证同步精度,只要加工精度达标,长期使用也不会出现同步误差,而且不需要额外的电控元件,整体成本只有双气缸方案的三分之一左右,不管是用于新设备的工装设计,还是旧设备的工位改造,都是非常实用的结构方案。在做三维建模的时候,这套机构的所有配合面都按照实际加工公差做了间隙预留,导轨安装面的平面度、铰接孔的同轴度都标注了明确的形位公差,直接导出工程图就可以用于生产加工,不需要再做额外的公差调整,能大幅缩短结构设计的周期。
