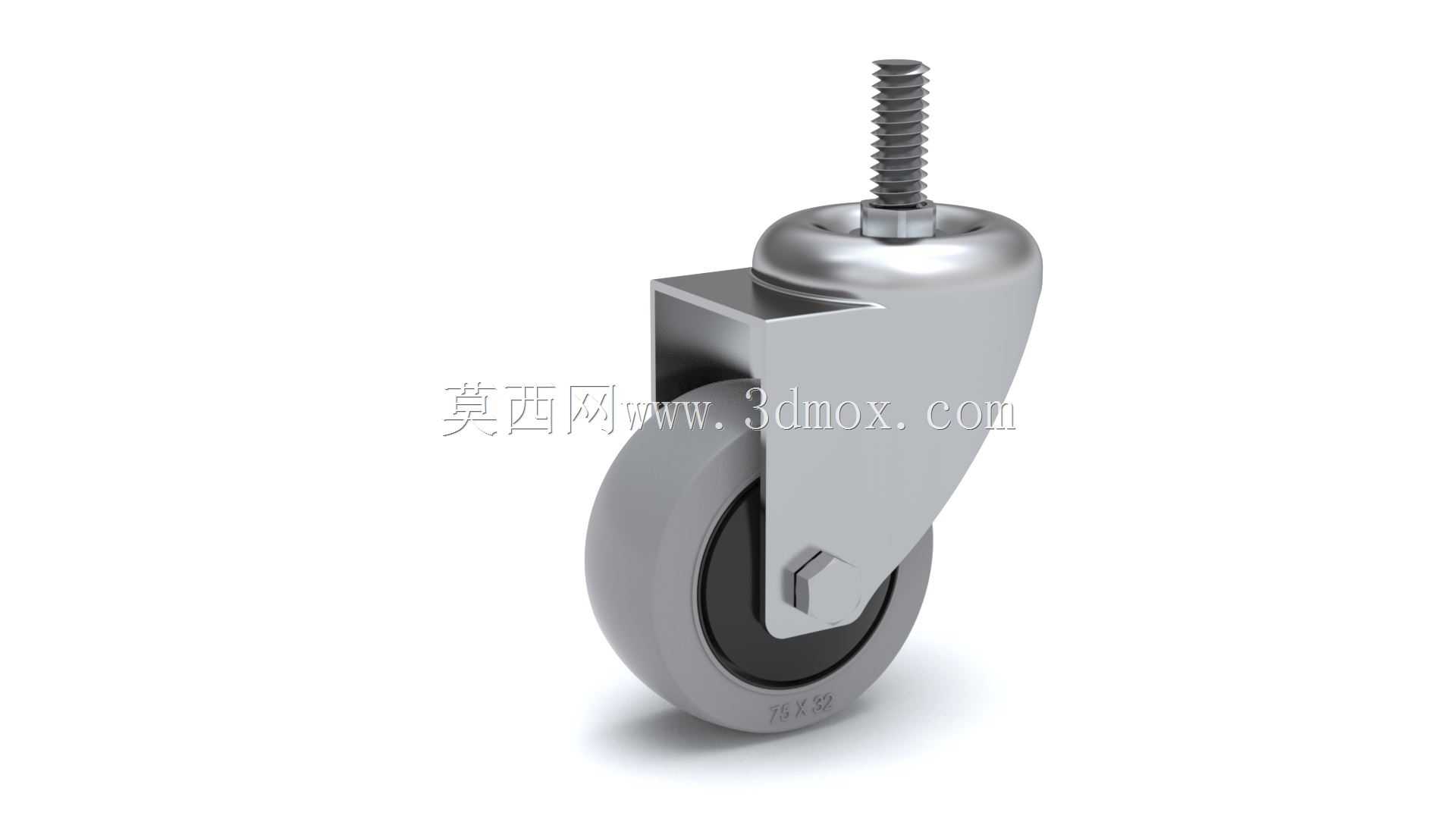

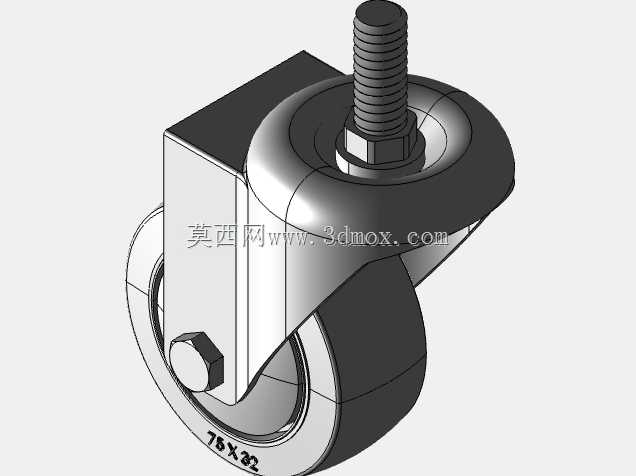

3英寸丝杆安装万向活动脚轮结构

在各类工业设备、工装台架、轻型移动柜体的结构设计中，脚轮作为直接决定设备移动灵活性与停靠稳定性的基础部件，其选型与结构匹配度往往会影响整套设备的实际使用体验。这款3英寸规格的丝杆安装式万向脚轮，适配需要频繁移位、同时要求安装后不破坏安装面平面度的应用场景，比如车间内的轻型工具周转车、实验室小型设备台架、商用展示移动柜、小型自动化设备的移动底座等场景，相比平板安装式脚轮，丝杆式安装不需要在安装面预留大面积的固定孔位，仅需要开出对应直径的穿杆孔，从安装面上方锁紧螺母即可完成固定，对于厚度较薄的管材框架、或者安装面背面没有操作空间的结构来说，这种安装方式的适配性更强。

从结构设计来看，这款脚轮采用单臂式支架结构，支架主体为冲压成型的金属件，表面做了镀锌钝化处理，能够应对日常车间环境中的潮气、轻度油污侵蚀，避免长期使用后出现锈蚀卡滞的问题。轮架的回转部分采用铆接式回转结构，回转间隙控制在合理范围，既保证转向时的灵活度，不会出现转向卡滞、需要额外施力才能调整方向的问题，又不会因为间隙过大导致轮体晃动，在设备推移过程中出现方向跑偏的情况。轮体部分采用硬橡胶材质搭配硬质轮芯，橡胶外圈的硬度控制在邵氏75-80度区间，既能够在水泥地面、环氧地坪、瓷砖地面等常见工业与商用地面上滚动时保持足够的支撑强度，不会因为长期承重出现轮面压痕变形，又能提供适度的缓冲能力，推移经过地面细小缝隙、微小凸起的时候不会产生明显的颠簸震动，避免设备上放置的精密工件、仪器因为震动出现位移或者精度受影响的情况。

安装边界方面，这款脚轮的安装丝杆为M1/2英寸规格的英制外螺纹，丝杆有效长度适配10-25mm厚度的安装板材，安装时需要注意在安装面与轮架上平面之间加装平垫与防松垫圈，避免设备长期移动震动导致螺母松动，出现脚轮脱落的安全隐患。轮体直径为3英寸，整体安装高度从安装面到轮底的垂直距离约为105mm，设计移动底座的支撑结构时，需要预留出轮架回转的空间，也就是以丝杆中心为圆心，半径45mm的圆柱范围内不能布置其他结构件，避免轮架转向时和周边的支撑梁、设备外壳发生干涉。单轮的额定承重设计为80kg，四个脚轮搭配使用时，整套设备的总重量建议控制在250kg以内，预留足够的承重安全余量，避免长期超载使用导致轮架变形、轮轴断裂的问题。

在实际建模选型过程中，需要注意这类丝杆式万向脚轮的安装孔位公差，丝杆与安装孔的配合间隙建议控制在0.5-1mm之间，间隙过小会导致安装时丝杆难以穿入，增加现场装配的难度，间隙过大则会导致脚轮安装后出现歪斜，推移时轮子偏磨，缩短使用寿命。轮体的转动部分采用自带润滑的轴套结构，不需要日常额外加注润滑油，维护成本更低，适合用在不方便定期维护的商用设备、公共场景移动设施上。另外，这款脚轮的支架侧面预留了刹车组件的安装位，如果后续使用场景需要脚轮具备停靠锁定功能，可以直接加装对应规格的刹车件，不需要重新更换整个脚轮，拓展性较强。在做设备整体的移动阻力核算时，这类硬橡胶轮在平整环氧地坪上的滚动摩擦系数约为0.02，按照250kg的总承重计算，单人施加5kg左右的水平推力即可推动设备移动，符合轻型移动设备的操作力设计要求，不会出现推移费力的情况。
