GD-60F重载可调节水平支撑脚轮结构

在车间重型工作站、精密检测设备、商用展陈重型柜体这类需要兼顾移位与就位固定的场景里，普通脚轮往往存在移位后易窜动、支撑刚度不足的问题，而固定支撑脚又会让设备移位变得极为费力，GD-60F这类调平脚轮正是为解决这一矛盾设计的集成式部件。从实际使用逻辑来看，这类部件不需要额外搭配独立支撑脚，单一部件就能完成移动与支撑两种工况的切换，在设备布局调整频繁的车间、需要定期移位维护的工业设备场景下，能大幅降低移位作业的人力成本，同时保证就位后的支撑稳定性。

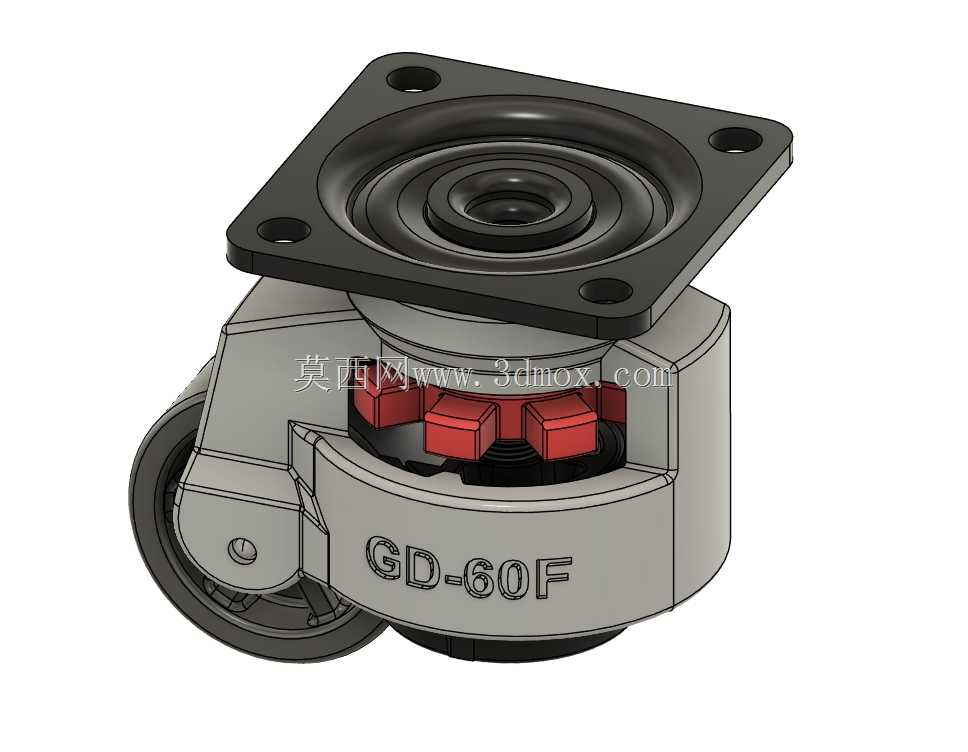

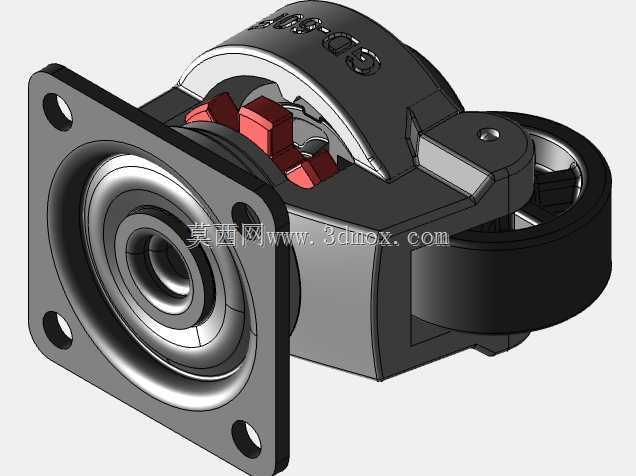

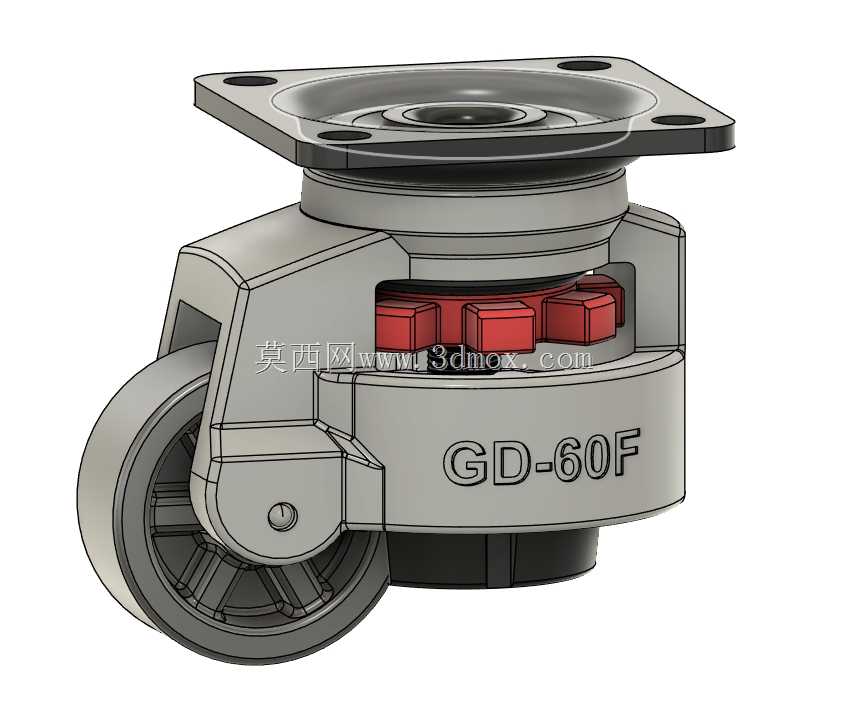

从结构设计思路上，这款脚轮采用顶部方形法兰作为安装接口，法兰面预留四个对称分布的安装孔，适配工业设备常用的底部安装螺孔布局，安装时不需要对设备底部做额外改造，直接通过螺栓紧固即可完成装配，安装面与设备底部完全贴合，避免局部应力集中。主体外壳采用高强度钢冲压成型，整体为封闭式结构，能阻挡车间内的切削碎屑、粉尘进入内部调节机构，减少日常维护频次，延长部件使用寿命。滚轮部分采用强化聚氨酯材质，这种材质的邵氏硬度适配车间环氧地坪、水泥地坪等常见地面，滚动阻力小同时不会在地面留下压痕，避免移位过程中损伤车间地面。

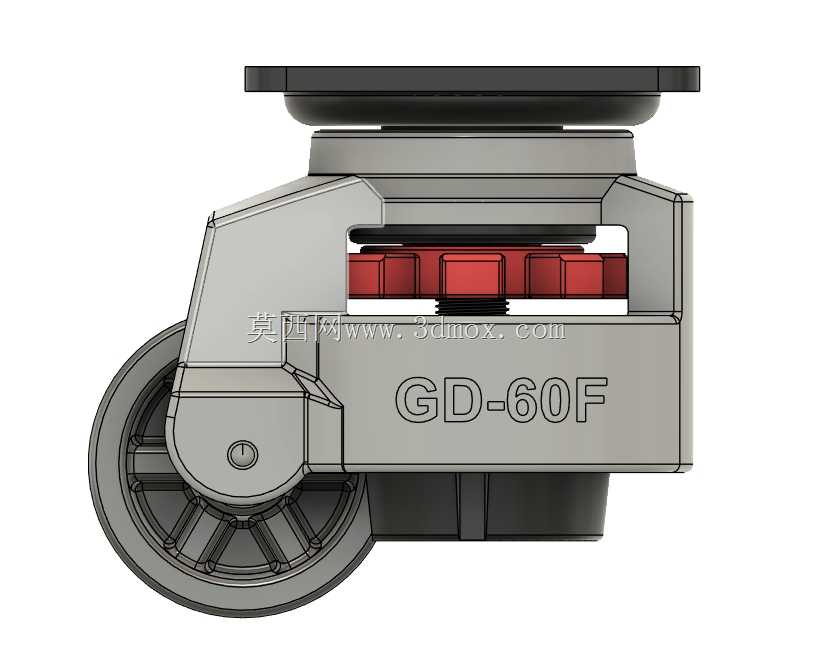

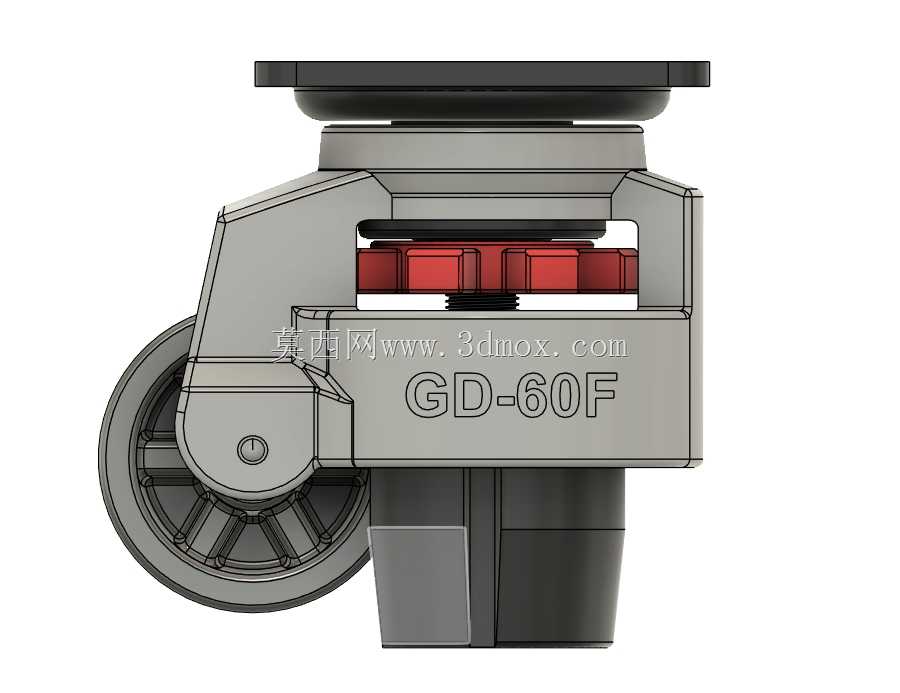

核心的调平机构集成在脚轮主体内部，红色的调节块作为受力传递部件，当需要固定设备时，通过调节结构带动可调脚垫下降，将滚轮抬离地面，此时整个设备的重量完全由底部的支撑脚垫承担，支撑脚垫与地面的接触面积远大于滚轮接触面积，单位面积压强更低，不会出现长时间放置导致的地面凹陷，同时支撑状态下没有滚轮的滚动间隙，设备不会因为人员操作、设备运行产生的振动出现移位，能保证精密设备的定位精度。调节过程不需要将设备抬升，直接通过工具转动调节部位即可完成脚轮离地、支撑落地的切换，单人就能完成重型设备的调平固定作业，每个脚轮额定支撑负载可达600公斤，四个脚轮搭配使用就能满足2吨级设备的移动与支撑需求，覆盖绝大多数中型工业设备、重型工作台的使用要求。

从安装边界尺寸来看，这款脚轮的整体高度在安装后不会过多抬升设备底部高度，不会改变设备原有的操作高度设计，方形法兰的安装孔位间距符合工业脚轮的通用安装尺寸规范，能直接替换同规格的普通脚轮或传统福马轮，不需要重新设计设备底部的安装结构。滚轮的转动半径经过优化，在设备移位转向时不会与设备底部的加强筋、安装螺栓发生干涉，转向过程顺滑无卡滞。调节机构的调节行程经过精准计算，既能保证在地面存在轻微不平整的车间环境下，通过分别调节四个脚轮的支撑高度完成设备水平校准，也不会因为行程过大导致调节后结构刚度下降。

在实际选型应用中，这类脚轮尤其适合需要定期移位的精密检测设备、半导体生产辅助工作台、重型工具柜、工业自动化设备机架等场景，相比传统的“脚轮+固定支撑脚”的组合方案，集成式调平脚轮的安装空间更小，不需要在设备底部预留两套部件的安装位置，能让设备底部结构设计更紧凑，同时减少了安装时的部件数量，降低装配工时。支撑状态下，整个脚轮的受力通过主体钢结构直接传递到地面，没有额外的铰接间隙，支撑刚度足以满足精密加工设备的抗振要求，不会因为支撑柔性导致设备加工精度下降。滚轮部分的轴承采用密封式设计，长期在多粉尘的车间环境下使用也不会出现卡滞，滚动时的噪音更低，适合对车间噪音有要求的生产场景。
