45度斜式腿部力量训练器械结构设计

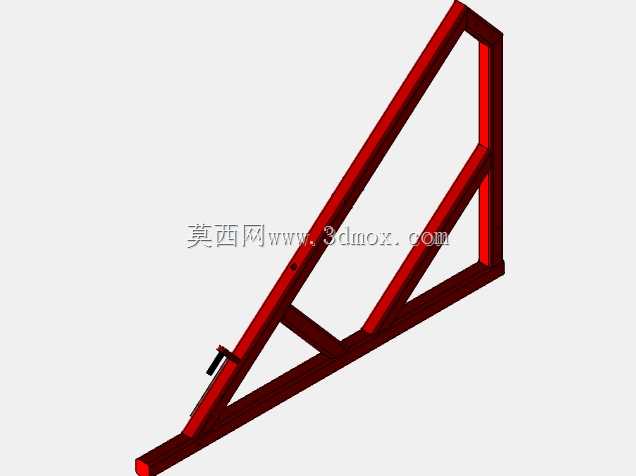

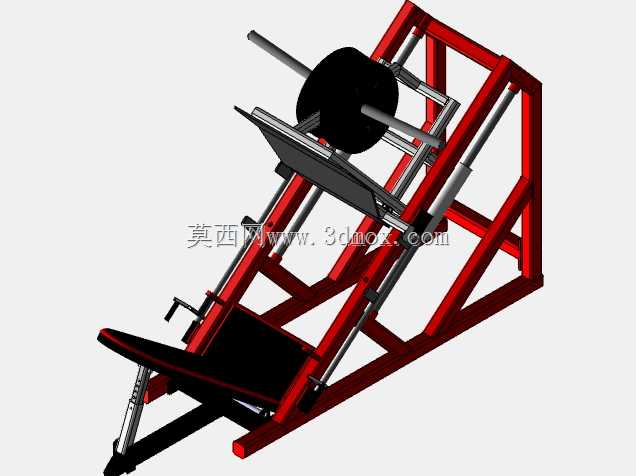

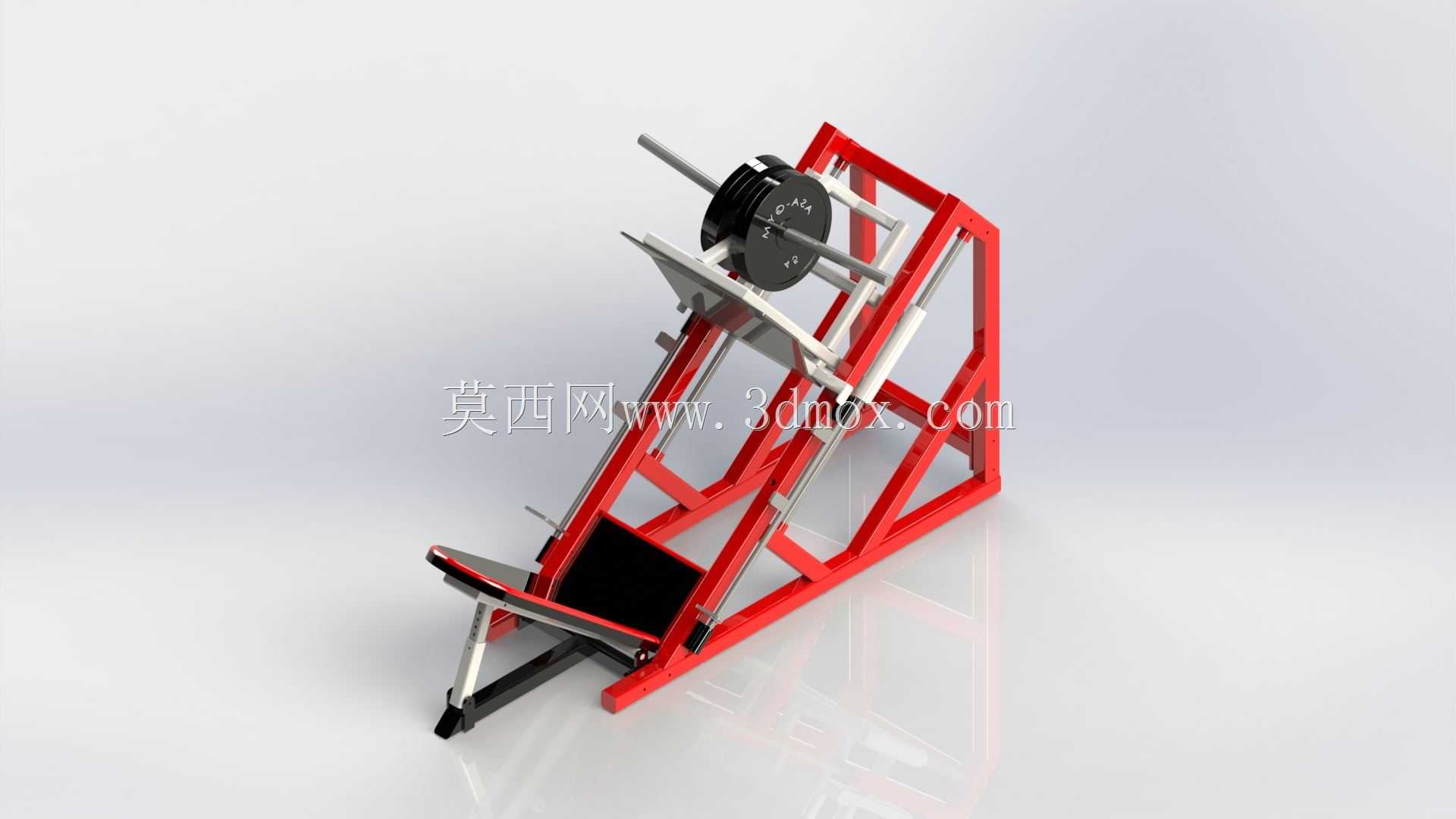

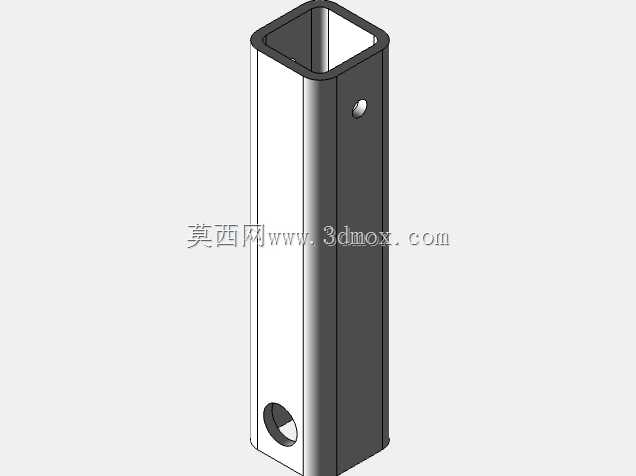

　　这款45度斜置的蹬腿训练器械，是商用健身房力量训练区的核心配置之一，日常主要针对下肢股四头肌、臀大肌、腘绳肌集群做抗阻训练，相比平卧蹬腿设备，它的倾斜角度能让训练者在动作全程保持腰椎贴合靠背，大幅降低腰部代偿受力的风险，更适合腰部有旧伤或者核心力量不足的训练者使用。从结构设计逻辑来看，整机采用方管焊接的框架作为承载主体，主框架管材的壁厚选型需要匹配额定承载上限，常规商用版本的框架管材壁厚不低于3mm，焊接位置全部做满焊处理后打磨抛丸，再做静电喷塑处理，红色的外观涂层既符合健身场所的视觉识别需求，也能耐受日常使用中汗水、器械磕碰的损耗。

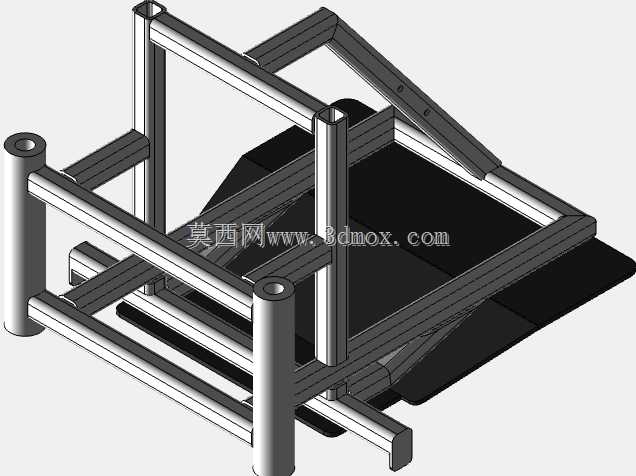

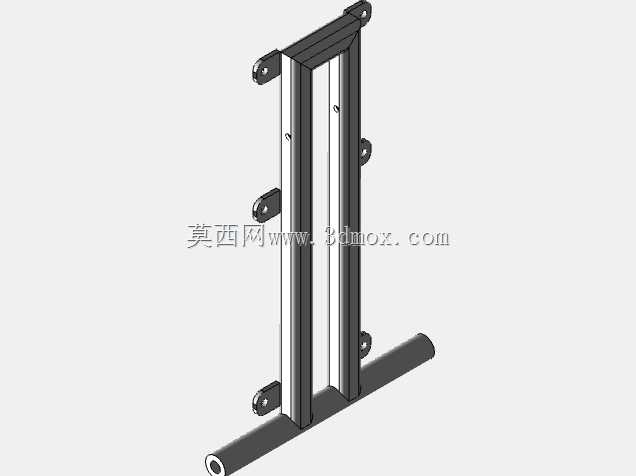

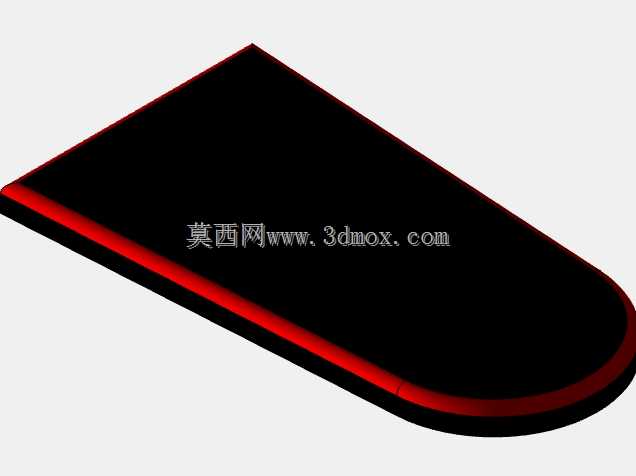

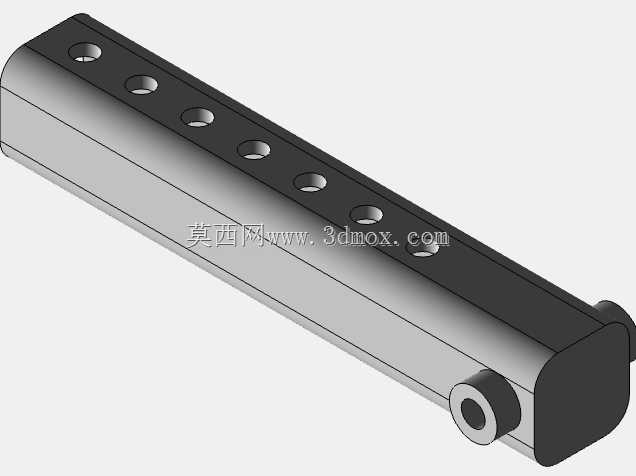

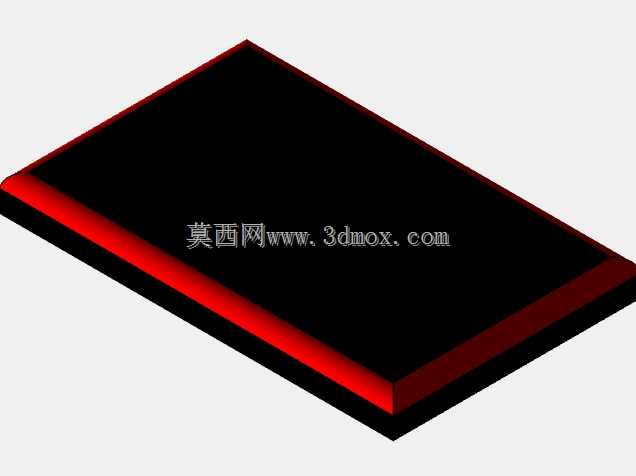

　　设备的倾斜角度锁定在45度不是随意设定的，这个角度下训练者的自重分力会沿滑轨方向传导，不会对垂直方向的地面固定造成额外负担，同时配重杠铃片的加载位置在滑轨顶端，训练过程中配重的重力分力刚好匹配下肢发力的角度曲线，动作起始位的阻力不会过大，动作顶峰收缩位的阻力也不会出现骤降，能保证整个蹬伸行程的阻力输出平顺。滑轨部分采用双侧实心光轴搭配直线轴承的结构，光轴的表面做硬铬镀层处理，硬度不低于HRC55，能承受踏板组件往复运动带来的径向载荷，轴承座与滑动支架之间做了防松锁紧结构，避免长期使用后出现间隙晃动。踏板组件的表面做防滑冲压纹理，踏板的倾斜角度做了12度的固定倾角，贴合训练者脚掌的自然摆放角度，踏板下方设置了多档位的限位销孔，可以根据训练者的腿长调整动作起始位的滑轨行程，避免膝关节屈曲角度过大造成的运动损伤。靠背部分采用高密度发泡海绵外包耐磨PU皮的结构，靠背的支撑弧度贴合人体腰椎的自然生理曲度，训练时靠背上沿刚好对应训练者的肩胛骨下角位置，不会对上肢活动造成干涉。

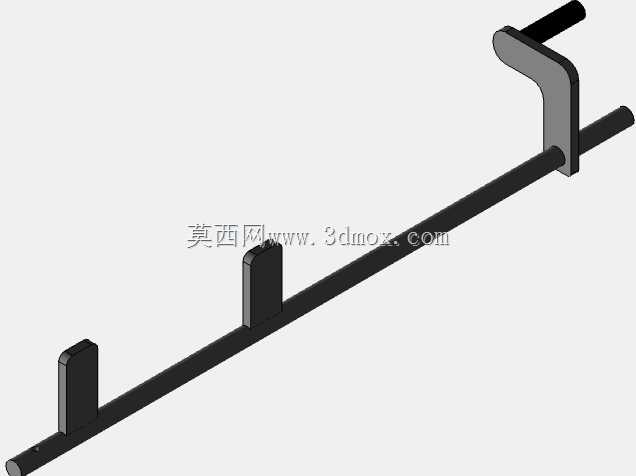

　　设备的底部设置了四个可调式橡胶减震脚杯，安装时可以通过调整脚杯高度让整机保持水平，橡胶材质的脚杯既能吸收训练时的冲击震动，也能避免设备框架直接摩擦地面造成地坪损坏，安装边界上，整机的占地长度约2.2米，宽度约1.2米，安装时需要在设备后侧预留至少0.8米的操作空间，方便训练者上下设备以及更换杠铃片，设备前侧预留0.5米的通行空间即可，不需要额外的地面膨胀螺栓固定，依靠自重就能保持使用中的稳定性。配重加载端采用标准50mm孔径的杠铃片挂载杆，能适配商用健身房通用的杠铃片规格，挂载杆末端设置了防脱卡扣，避免训练过程中杠铃片滑落造成安全隐患。

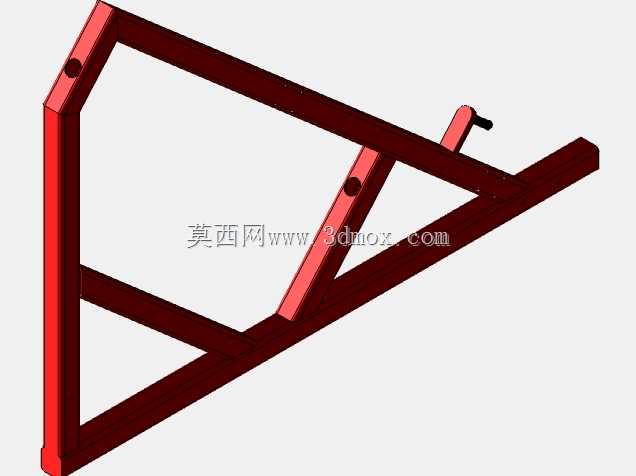

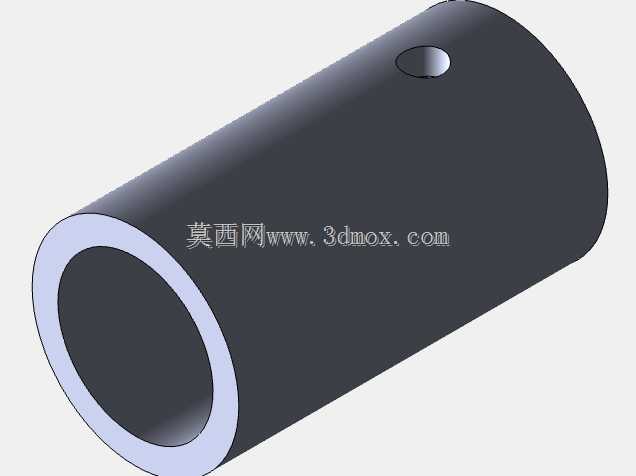

　　整个滑动组件的行程设计在1.1米左右，匹配绝大多数身高在1.6米到1.9米之间的训练者使用，不需要额外调整滑轨长度。从结构受力的角度分析，主框架的斜向支撑管刚好把滑轨承受的载荷传导到底部的横向框架上，受力路径直接，没有多余的传力环节，长期使用下框架的形变量可以控制在0.5mm以内，不会出现框架变形导致的滑轨卡滞问题。设备的所有活动铰接位置都加装了自润滑铜套，不需要频繁加注润滑油就能保证动作顺畅，日常维护只需要定期擦拭光轴表面的灰尘，检查锁紧销的固定状态即可，维护成本极低，适合高频次使用的商用健身场景。
