带驱动关节的仿生机械腿部结构设计

这款仿生机械腿部结构，主要面向小型足式移动机器人的行走执行端设计，可适配巡检、勘探、教学演示类小型机器人平台，替代传统轮式移动结构在非平整路面的通行短板。从实际应用场景来看，这类单腿结构可组合成四足、双足机器人的行走单元，在厂区管线巡检、野外地形勘探、教育科研平台验证等场景下，能够跨越轮式结构无法通过的台阶、沟壑、碎石路面，依托关节的角度调整实现重心动态偏移，保证机身在复杂地形下的行走稳定性。

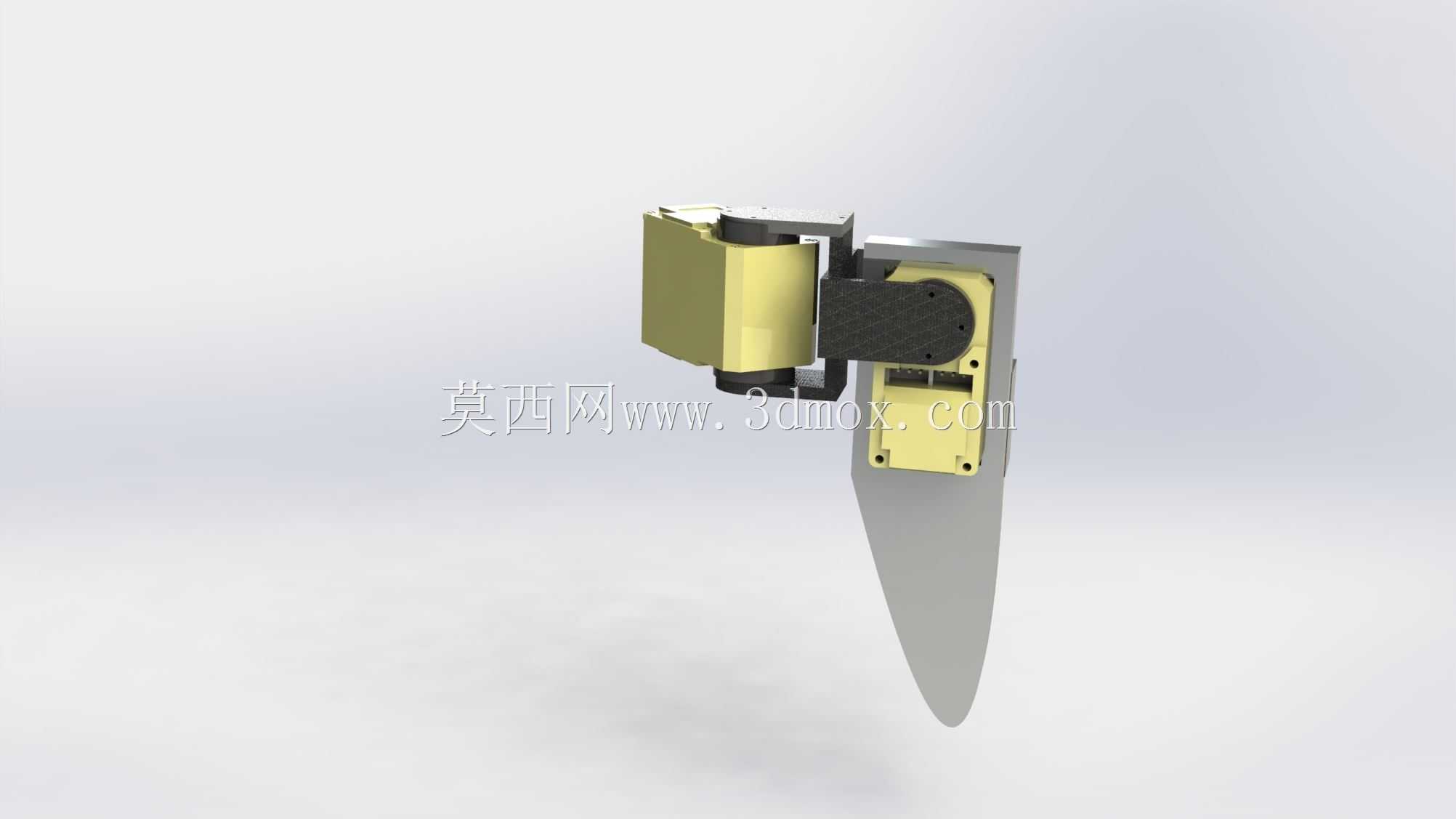

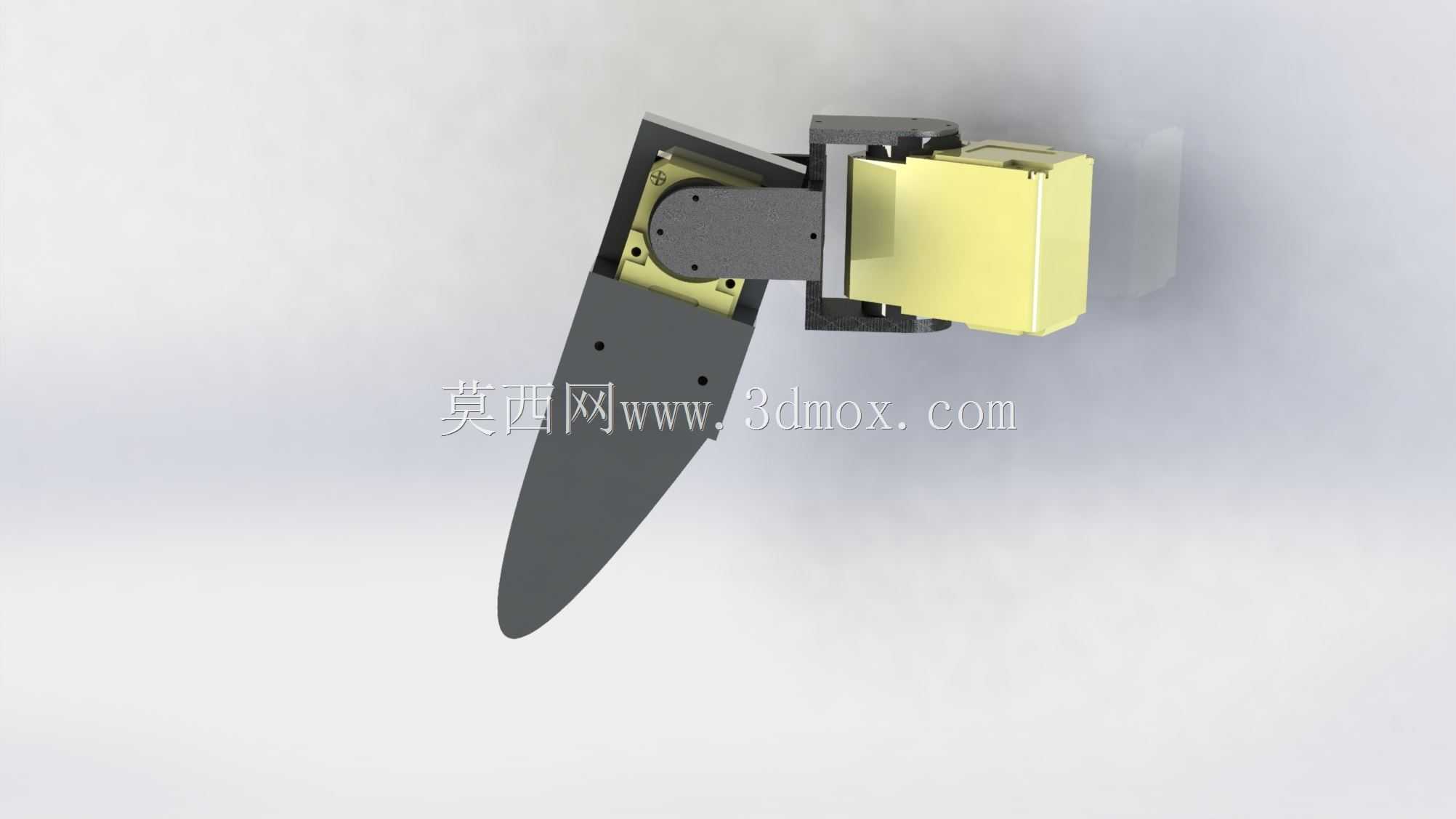

结构设计上，这款腿部采用髋部回转+膝关节摆动的双自由度配置，髋部关节集成驱动安装位，可匹配标准伺服驱动单元实现水平方向的摆转动作，膝关节处通过铰接结构连接大腿段与小腿段，内置传动结构将驱动扭矩传递至小腿摆动轴，无需额外外置传动构件，整体结构紧凑度较高。小腿段采用流线型窄幅设计，末端收窄形成类足尖结构，在行走迈步过程中可减少与地面凸起障碍物的剐蹭，同时降低腿部运动过程中的空气阻力，适配快速行走的动作需求。

从安装边界来看，髋部驱动端预留标准安装法兰接口，可直接与机器人机身的躯干框架连接，法兰面的安装孔位采用通用环形排布设计，适配多数小型伺服驱动的安装尺寸，无需额外设计转接板即可完成装配。腿部整体的运动包络范围经过校核，在膝关节最大摆角状态下，小腿抬升高度可满足跨越100mm高度障碍物的需求，髋部回转角度覆盖前后各45度范围，可实现常规行走的步幅调整，同时不会与机身框架产生运动干涉。

设计思路上，这款结构优先考虑了装配与维护的便捷性，所有铰接位置均采用可拆卸销轴连接，关节处的轴承位预留标准轴承安装槽，日常维护时可快速拆卸销轴更换磨损的轴承或密封件，无需整体拆解腿部结构。腿部的壳体构件采用分块式设计，驱动模块、传动模块、结构支撑模块相互独立，驱动单元的走线可通过大腿段内部的空腔布设，避免线缆外露在运动过程中被剐蹭拉扯，提升长期运行的可靠性。

功能特性方面，这款腿部结构的关节处设置有限位凸台，可在软件限位失效的情况下通过机械结构限制关节的最大摆角，避免关节过转导致驱动单元堵转损坏，同时小腿段的结构件采用轻量化设计，在保证结构强度的前提下降低运动部件的重量，减少驱动单元的负载，提升动态响应速度。足端位置预留有传感器安装位，可加装压力传感器实现落地受力检测，为机器人行走过程中的力控调整提供硬件基础，适配更复杂的力控行走算法验证需求。

在实际选型适配中，这款单腿结构的负载能力经过结构校核，可支撑单腿5kg以内的静态载荷，满足小型轻量化机器人的整机负载需求，关节处的传动间隙控制在0.1度以内，可保证行走过程中的位置控制精度，减少迈步过程中的落点误差。结构的所有受力构件均经过受力仿真验证，在常规行走冲击载荷下不会出现结构变形或断裂，铰接位置的耐磨设计可保证长时间往复运动下的磨损量在可控范围内，延长结构的整体使用寿命。
