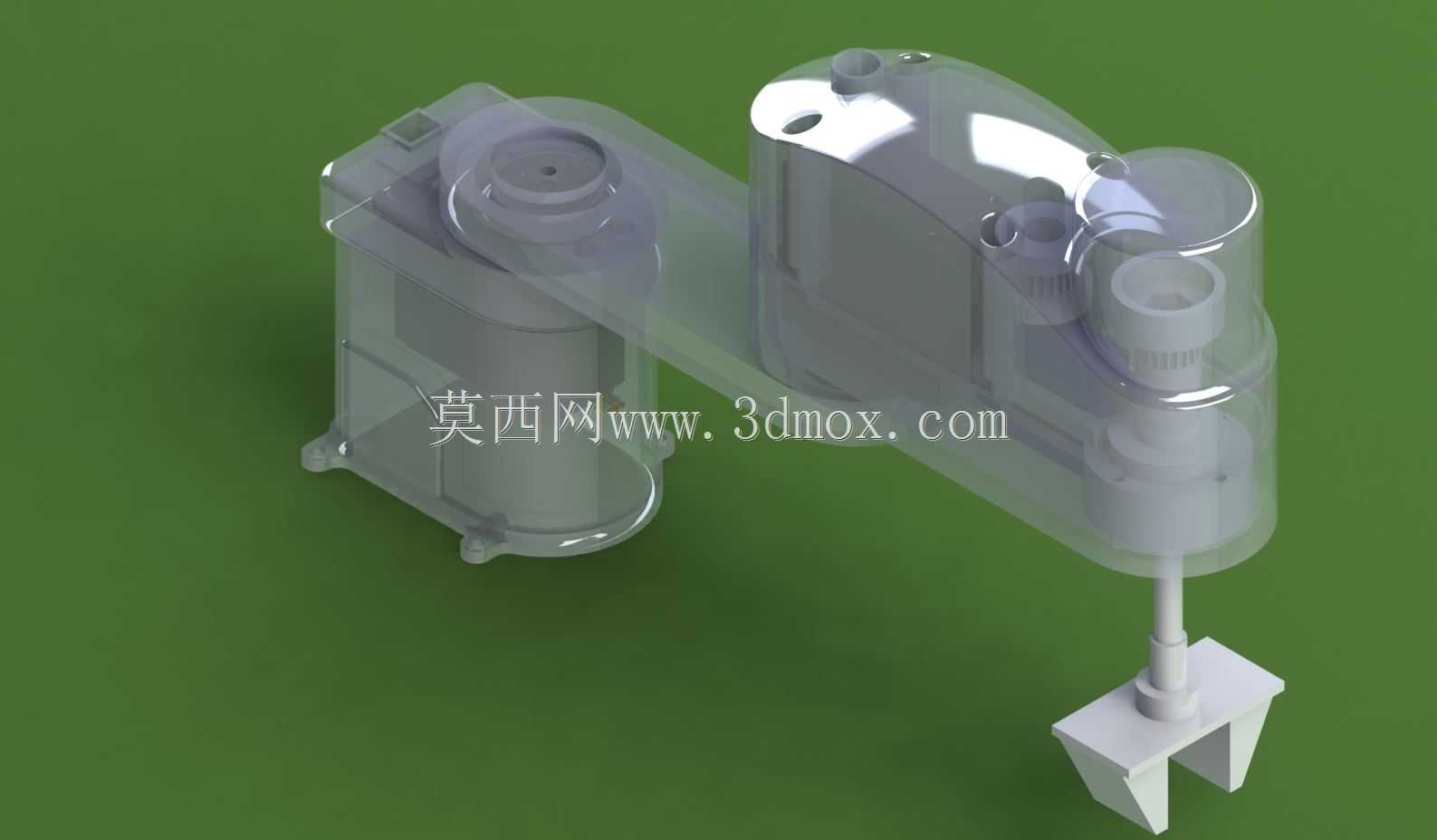

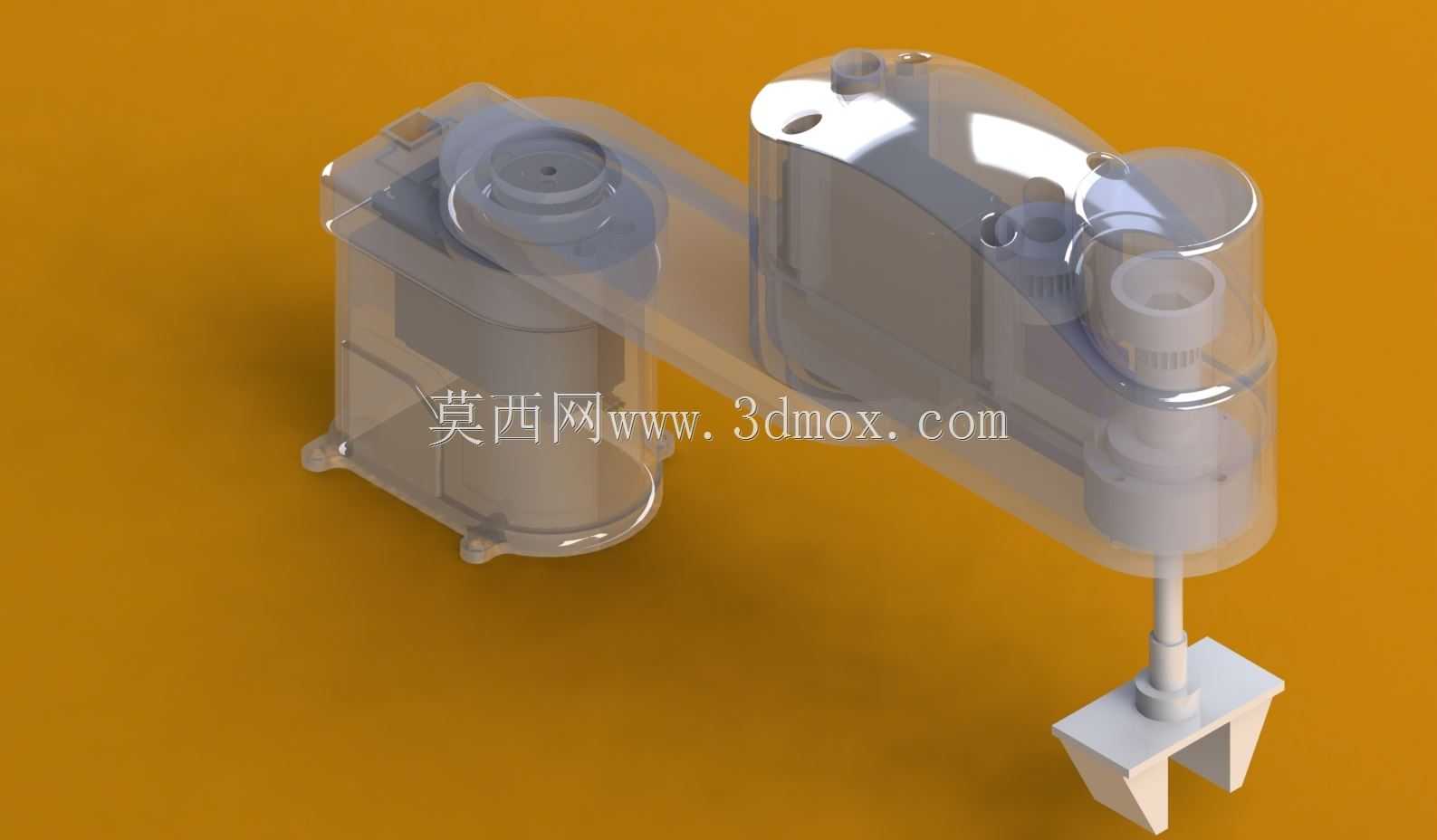

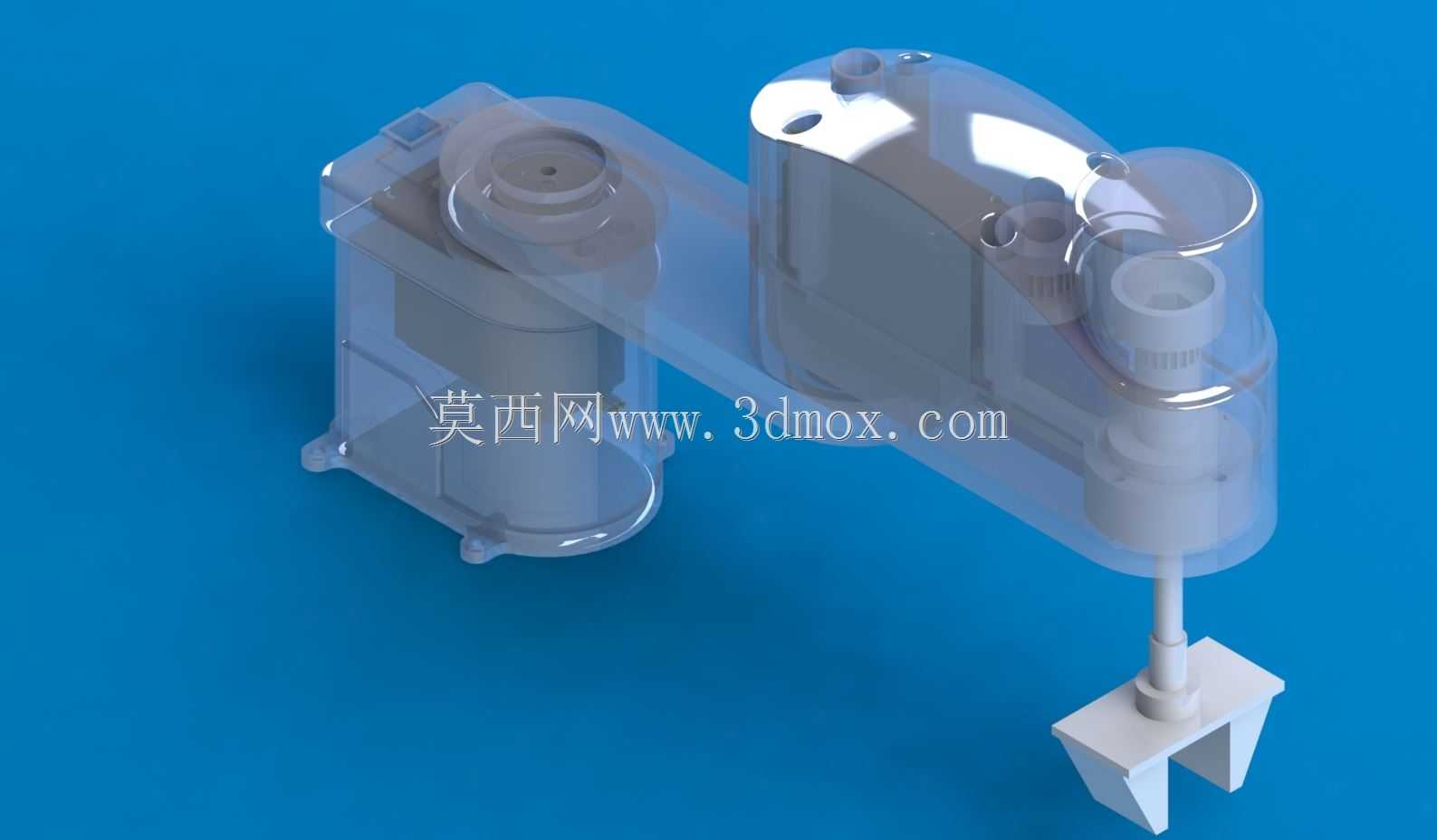

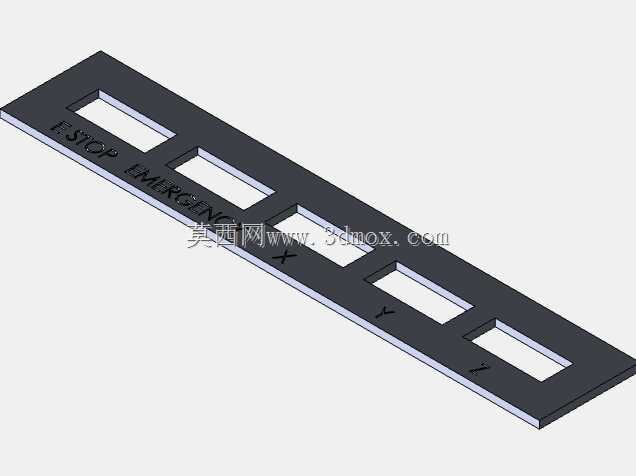

桌面级SCARA平面关节机械臂结构设计

这款SCARA机械臂采用平面关节构型，核心运动逻辑依托两个串联旋转关节实现XY平面内的大范围定位，末端搭配垂直移动轴与夹持执行端，适配小范围高精度的平面作业场景，常见于3C电子产线的元器件分拣、PCB板插件、小零件点胶涂覆、轻型螺丝锁付等工位，相比多关节工业机器人，它在垂直方向具备更高的结构刚性，平面运动速度更快，重复定位精度更易控制，非常适合小负载、快节拍的桌面级自动化作业需求。

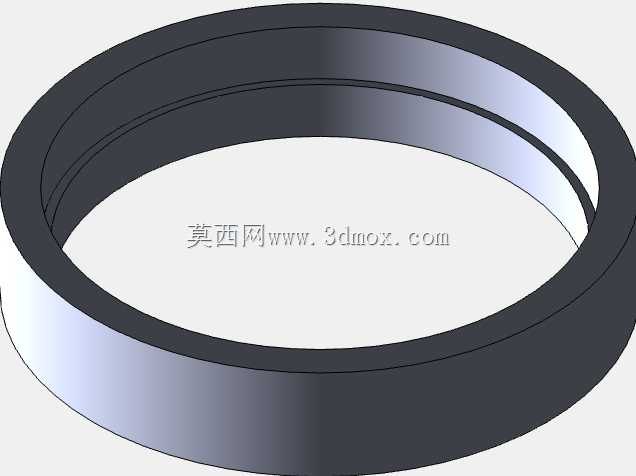

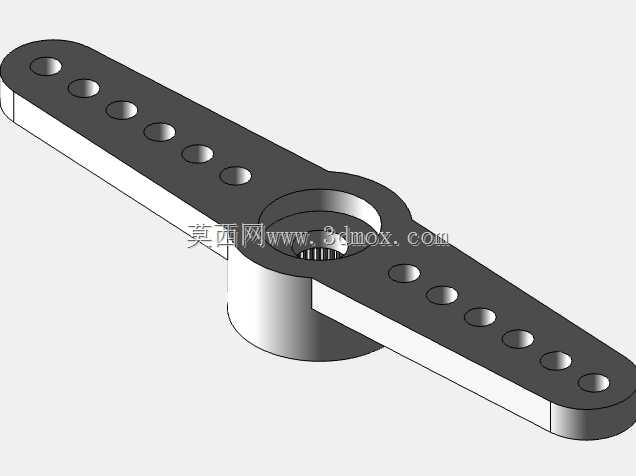

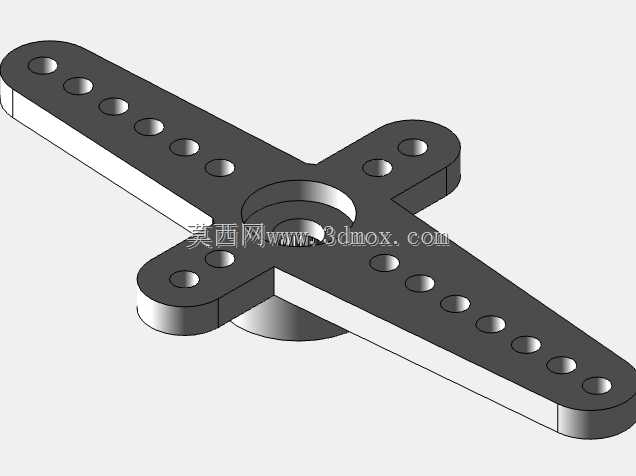

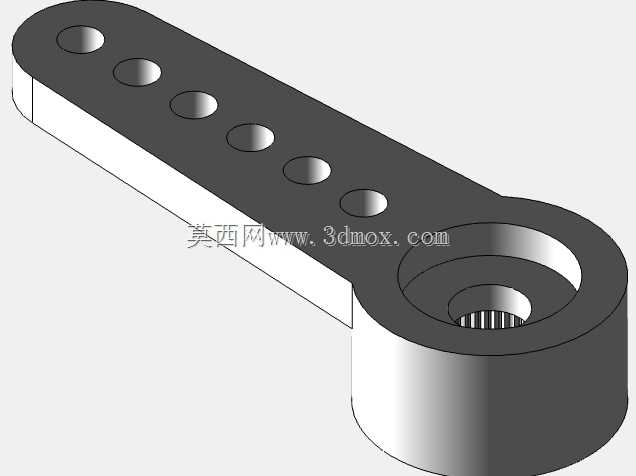

设计过程中优先考虑了加工与装配的便捷性，主体结构件采用3D打印工艺制作，无需复杂的机加工工序，普通桌面级FDM打印机即可完成所有非标准零件的制作，传动部分直接选用常规伺服电机作为动力源，省去了定制舵机的适配环节，关节处的传动结构做了简化处理，大臂与小臂的旋转支撑采用内嵌式轴承安装位，打印完成后直接压入标准轴承即可完成关节装配，无需额外设计轴承座连接件，大幅降低了装配的累计误差。

从安装边界来看，这款机械臂的底座采用方形法兰式安装结构，可直接固定在标准铝型材工作台面或者专用设备台架上，底座安装孔位按照通用工业安装间距设计，不需要额外制作转接板；大臂旋转范围覆盖0到180度，小臂可在大臂运动基础上实现正负135度的旋转，整体水平工作半径覆盖桌面级作业的常见范围，末端垂直轴的行程满足小型工件的取放高度需求，夹持器采用平行夹爪构型，可适配常见的小型电子元器件、塑料零件的夹持需求，夹爪的安装接口做了通用化设计，可根据实际作业需求更换吸盘、点胶头等不同执行末端。

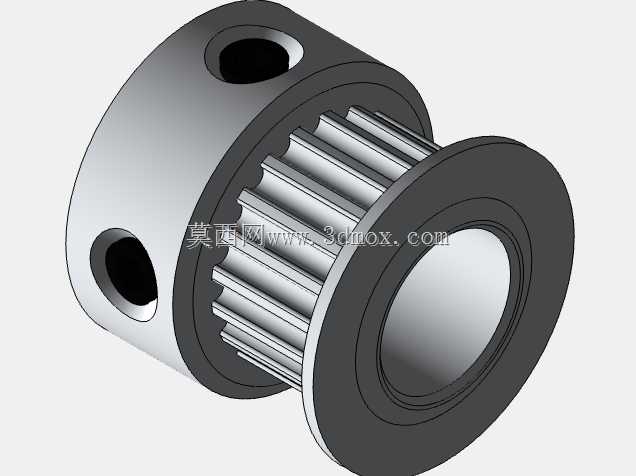

结构设计上特意将伺服电机的安装位做了集成化处理，大臂驱动电机内嵌在底座腔体内部，既降低了整体的重心高度提升运行稳定性，也避免了电机外露带来的走线杂乱问题，小臂驱动电机布置在大臂末端的腔体内，传动路径直接连接小臂旋转轴，减少了中间传动环节带来的背隙，所有走线都通过关节内部的中空通道布置，运动过程中不会出现线缆拖拽、磨损的问题，也避免了线缆外露干扰作业路径。

实际使用场景中，这款机械臂可作为小型自动化工作站的核心执行单元，搭配视觉识别系统可完成散乱零件的分拣上料，搭配螺丝供料器可完成小型产品的自动锁螺丝作业，搭配点胶阀可完成规则路径的涂胶作业；由于主体结构采用3D打印制作，整体重量较轻，搬运和工位调整非常便捷，不需要专门的重型安装基座，普通的防静电工作台即可承载运行，运行过程中的振动控制做了针对性优化，底座内部预留了配重安装位，高速运动时不会出现明显的晃动，保证末端定位的稳定性。

设计时也充分考虑了后期维护的便捷性，所有易损件都采用标准件，关节轴承、紧固件、驱动电机都可以直接采购市售标准型号替换，不需要定制专用配件，3D打印的结构件如果出现损坏，可直接重新打印替换，维修成本极低；关节处的限位结构做了一体化设计，不需要额外安装限位开关即可通过机械硬限位防止关节超程损坏，同时也预留了光电限位开关的安装位，有高精度控制需求的场景可自行加装限位传感器，进一步提升原点复位的精度。

从运动性能来看，两个旋转关节的传动比经过匹配设计，末端运动速度可满足小型产线的快节拍作业需求，重复定位精度可覆盖大部分桌面级轻型作业的精度要求，垂直运动轴采用直线导向结构，升降过程中不会出现偏转，保证末端执行器的垂直作业精度，夹持器的开合行程适配常见的小型零件尺寸，不需要额外调整即可完成大部分小零件的取放作业。
