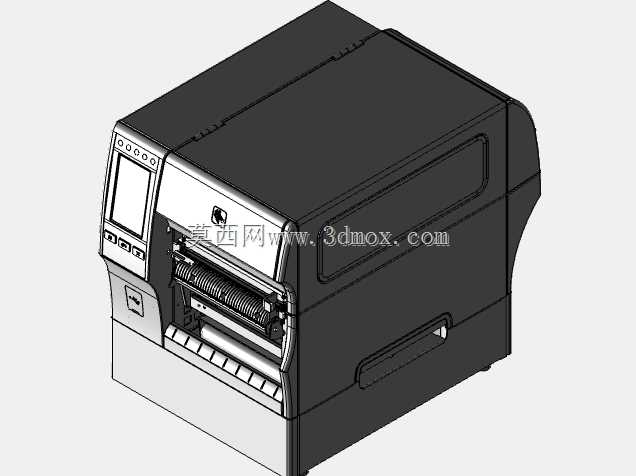

内置回卷结构斑马ZT421标签打印设备

在制造车间的物料标识环节、仓储物流的货位标签批量打印场景、电商仓的面单连续输出工位，这类带内置回卷器的工业级标签打印设备，是解决连续介质输出后收纳混乱问题的核心工装。很多一线产线在布置打印工位时，往往忽略标签回卷的配套需求，外置回卷器不仅占用额外的台面安装空间，还需要额外匹配走纸张力参数，经常出现标签拉扯偏移、 backing paper 褶皱断纸的问题，而将回卷结构集成在设备腔体内部的设计，从根源上压缩了工位占用的横向尺寸，也省去了外部结构的对齐调试步骤。

从结构设计逻辑来看，这款设备的腔体布局做了明确的功能分区：前部操作区预留了足够的介质更换操作空间，打开前舱门即可完成碳带装载、标签卷更换的操作，不需要挪动设备整体位置；上部的控制区域倾斜布置，操作人员站立操作时视线刚好与显示屏、操作按键齐平，不需要弯腰或者抬手调整视角，长时间值守打印工位时能降低操作疲劳感。内置的回卷机构位于设备腔体的中下部，和打印头模组、走纸胶辊处于同一垂直走纸路径上，标签经过打印头完成热转印输出后，直接顺着导向辊进入回卷腔，不需要额外的转向结构，走纸路径的弯折角度控制在15度以内，最大程度降低了薄质标签、亚银PET标签在走纸过程中的翘边风险。

设备的外形轮廓做了圆角过渡处理，所有外露的边角都做了R3以上的倒角，避免车间内人员走动剐蹭造成磕碰损伤，外壳采用的是高强度工程塑料搭配金属内衬框架，整体刚性可以满足车间内频繁移位、台面放置的使用需求，不需要额外做固定安装。安装边界方面，设备底部预留了四个防滑橡胶垫脚，放置在标准防静电工作台面上时，单脚的承重分布均匀，连续高速打印时的振动不会导致设备移位；背部的接口区域预留了足够的线缆弯折空间，电源接口、数据传输接口距离设备背部墙面的最小安全距离只需要80mm，不需要预留过大的背部操作空间，对于工位面积紧张的流水线旁打印点位，这种紧凑的尺寸设计能大幅提升空间利用率。

功能特性上，内置回卷器的张力调节结构做了隐藏式设计，不需要打开设备外舱，通过前部的微调旋钮即可匹配不同厚度、不同材质的标签介质，从普通的铜版纸标签到厚质的吊牌介质，都能保证回卷后的纸卷整齐度，不会出现层间错位的问题。打印模组的安装基准面和回卷机构的安装基准面共用同一组加工基准，从加工精度上保证了走纸路径的同轴度，长时间连续打印时不会出现标签走偏、打印位置漂移的问题，对于单批次上万张的连续打印任务，这种结构稳定性可以大幅减少人工干预调整的频次。

在实际产线适配中，这类设备可以直接嵌入到流水线旁的标识工位，不需要额外搭配外置支架，设备前部的出纸口高度刚好和操作人员的取纸高度匹配，打印完成的标签回卷成整齐的纸卷后，可以直接取下转移到贴标工位，不需要二次整理。设备侧面的散热格栅布置在非操作侧，不会因为人员倚靠堵塞散热通道，连续24小时运行时的腔体内部温度可以控制在元器件允许的工作范围内，不会因为过热导致打印头寿命缩短。很多结构设计人员在做产线工位三维布局时，往往会忽略打印设备的操作空间预留，这款设备的前舱门开启角度可以达到110度，更换耗材时舱门不会和台面边缘、周边工装产生干涉，在做工位布局建模时，只需要在前部预留300mm的操作空间即可满足日常维护需求，不需要预留过大的耗材更换区域。

从三维建模的角度来看，这款设备的模型还原了实际产品的装配间隙，所有可动部件的运动范围都和实际产品一致，在做产线数字化布局、虚拟工位调试时，可以直接导入模型进行干涉检查，不需要再额外调整设备的外形尺寸、运动包络。回卷机构的内部结构也做了等效还原，能直观看到走纸路径的布置逻辑，对于需要做打印工位改造、配套自动化贴标线对接的工程人员来说，可以直接参考模型的接口位置、出纸高度来设计对接工装，减少现场测绘的工作量。
