依玛仕9450喷墨打印头结构设计

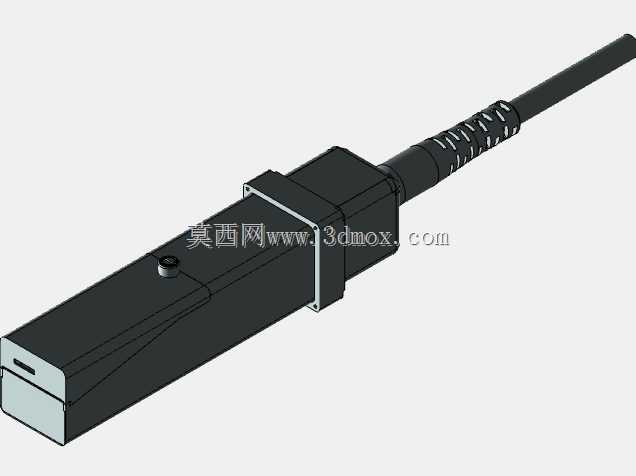

　　在连续式工业喷墨喷码设备的应用场景里，打印头是直接决定喷印质量、运行稳定性的核心执行部件，依玛仕9450系列配套的这款打印头，主要面向生产线上的高速在线赋码需求，覆盖食品包装、医药标识、电子元器件打标、管材型材喷印等多个工业场景，能够在连续运行的产线上完成可变日期、批次号、二维码、一维条码等内容的非接触式喷印，适配不同移动速度的生产线，不会对被喷印工件的表面造成接触损伤。从实际使用的功能特性来看，这款打印头集成了墨滴充电、偏转、回收的完整流道与电路结构，尾部的集成线缆同时承担墨路供给、控制信号传输、高压供电的作用，线缆靠近接头位置做了分段式的防弯折结构，避免产线长期往复调整位置时线缆出现折损、漏墨或者信号中断的问题。打印头主体采用长条形的方正结构设计，前端的喷嘴端做了收窄的阶梯造型，既能够缩小前端的安装占位，方便伸入狭窄的工位空间完成喷印，也能让墨路在喷嘴位置形成稳定的压力区间，保证墨滴断裂的一致性。主体侧面的安装法兰面预留了对称的固定孔位，可以直接适配标准的喷码机安装支架，安装时只需要调整打印头与被喷印表面的垂直距离、水平平行度，就可以完成定位，不需要额外做定制转接件，适配多数现有喷码产线的改造替换需求。

　　从设计思路上看，这款打印头的结构做了明确的功能分区，靠近线缆端的腔体内置高压偏转板与控制电路板，做了全密封的结构设计，避免生产现场的粉尘、水汽侵入内部电路造成短路或者高压打火；中间段的腔体集成墨路稳压腔与墨滴发生器，通过侧面的固定螺丝实现腔体的密封压紧，后期维护时只需要拆开对应位置的紧固件，就可以完成喷嘴片的更换或者墨路的清洗，不需要整体拆解整个打印头，降低现场维护的难度与耗时；前端的喷嘴保护段做了突出的挡边结构，能够避免产线工件意外剐蹭到脆弱的喷嘴片，减少日常使用中的损坏概率。

　　从安装边界尺寸来看，这款打印头的主体截面为规整矩形，整体长度控制在适配常规安装支架的范围内，尾部线缆的出线方向与主体轴向保持一致，不会在侧面形成额外的突出占位，在多喷头并排安装的场景下，相邻喷头之间的最小间距可以压缩到很小，能够满足多排内容同时喷印或者宽幅喷印的布局需求。打印头底部的回收槽位置做了倾斜的导流设计，没有喷印到工件表面的墨滴会被回收槽的负压直接吸回墨路系统，不会在打印头端部积墨造成滴墨污染工件，倾斜的导流面也能让回收的墨水快速回流，避免残留墨水干结堵塞回收通道。

　　在实际选型适配的时候，需要注意这款打印头的安装法兰到喷嘴端面的距离是固定值，设计安装支架的时候要预留出足够的调整行程，保证喷印距离控制在设备要求的合理区间内，距离过远会造成墨滴飘散喷印模糊，距离过近则容易被工件剐蹭喷嘴。另外打印头的线缆弯曲半径有明确的最小要求，布线的时候不能过度弯折线缆根部，否则长期运行后容易出现墨管破裂或者线路断裂的故障。这款打印头的外壳采用耐溶剂的工程塑料材质，能够耐受日常清洗使用的酮类、醇类清洗溶剂，不会出现壳体开裂或者表面腐蚀的问题，适合工业现场长期使用的恶劣环境。结构设计上所有的拼接面都做了密封槽设计，搭配对应的密封件可以达到工业级的防护等级，即使在有少量飞溅、粉尘较多的生产车间内，也能保证内部元器件的稳定运行，不会因为外界环境影响出现喷印故障。
