工业设备用工字钢支撑承载钢架结构

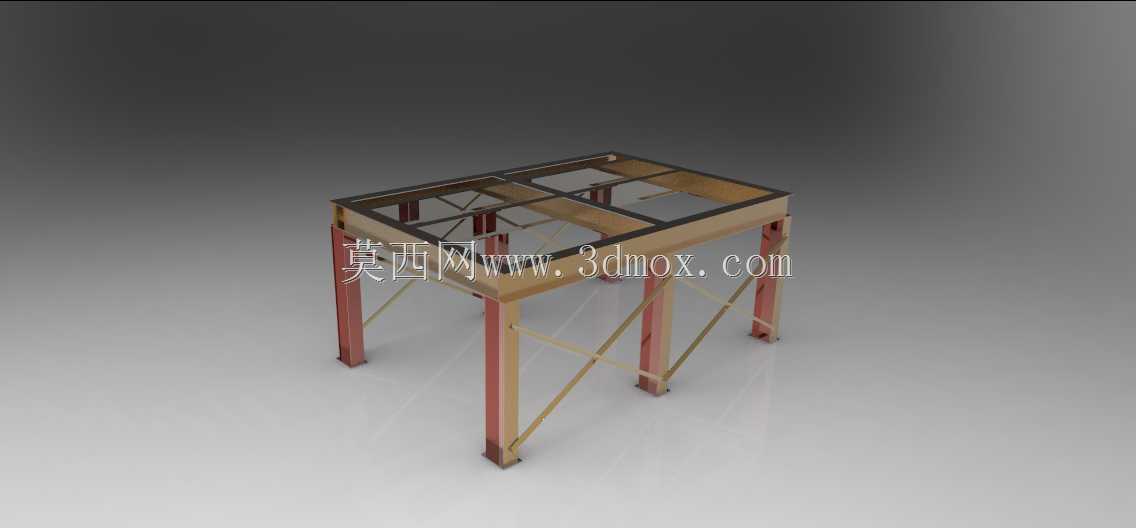

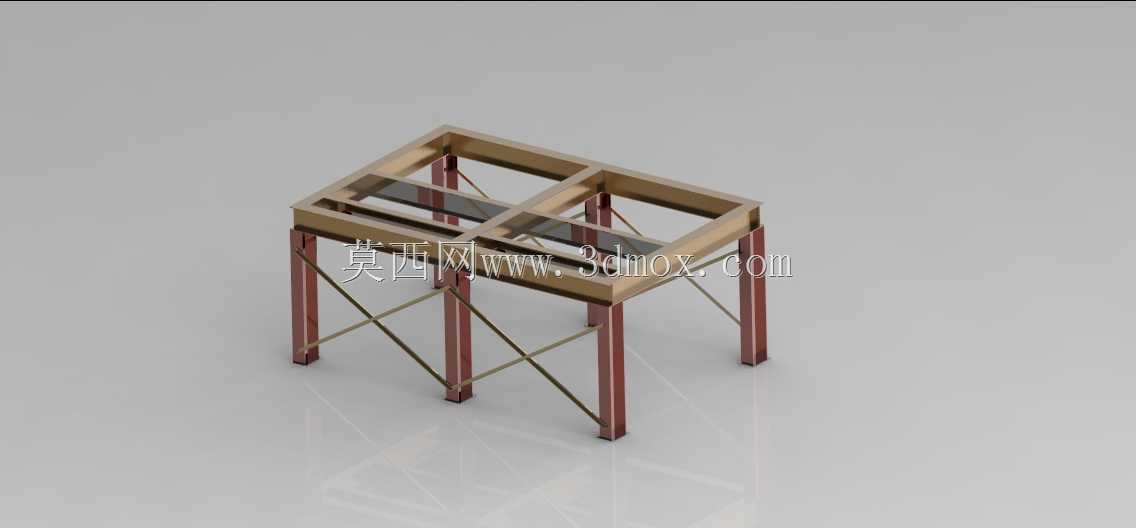

　　这套钢架结构主要面向中小型工业生产设备的承载支撑场景，常见于车间内独立设备的架空安装、生产线段的高位承载平台搭建，也可适配需要离地布设的工业装置配套支撑需求，解决设备安装时地面潮湿、杂物堆积影响设备运行，或是需要预留底部走线、物料通行空间的实际工程问题。结构整体采用四柱支撑的框架式布局，四根主立柱选用标准热轧工字钢作为承载主体，工字钢的截面特性能够在同等耗材重量下提供更高的抗弯、抗扭刚度，相比普通方管立柱在承受偏载、动载时的形变量更小，适配多数中小型工业设备运行时产生的小幅振动工况。

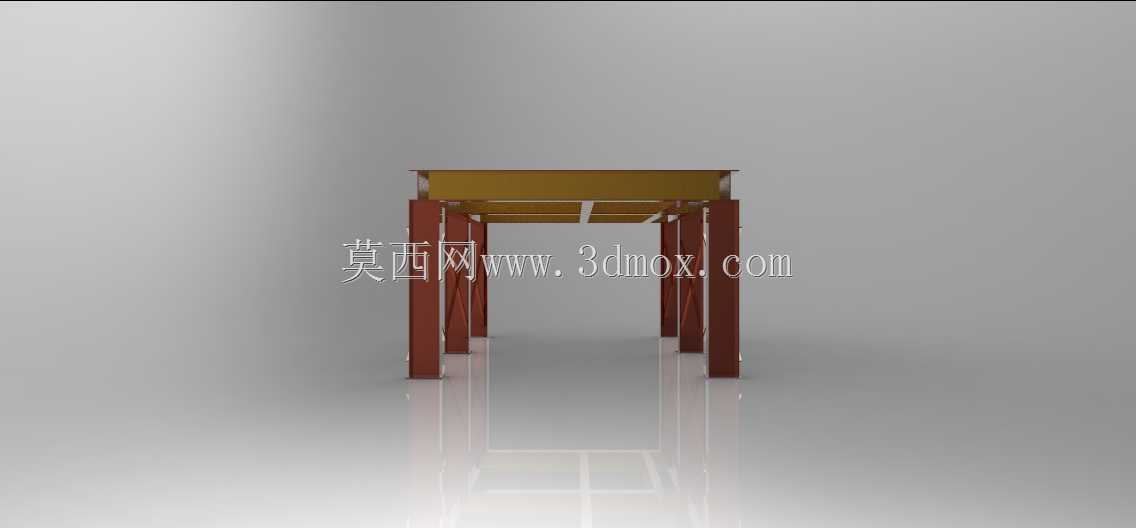

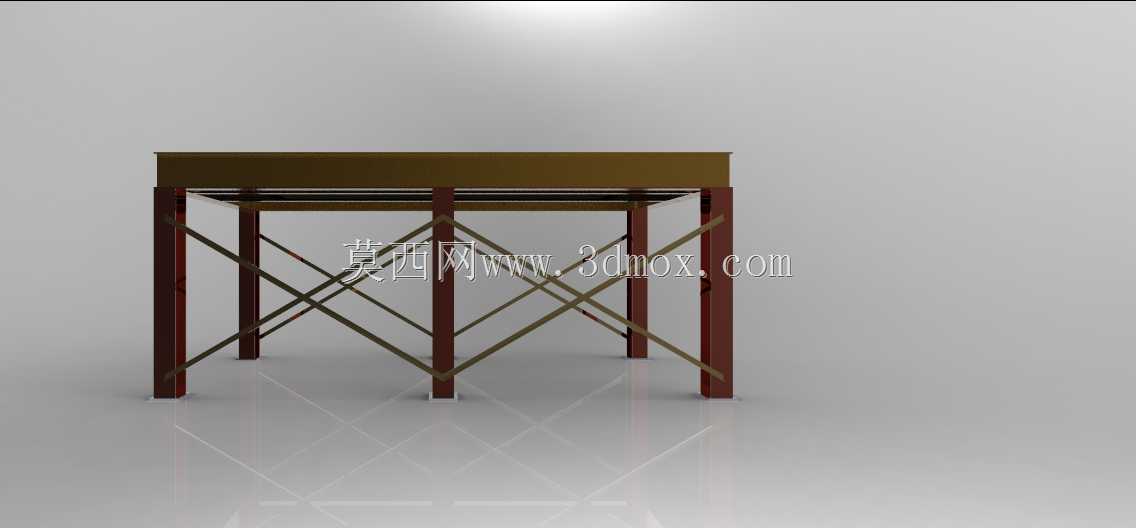

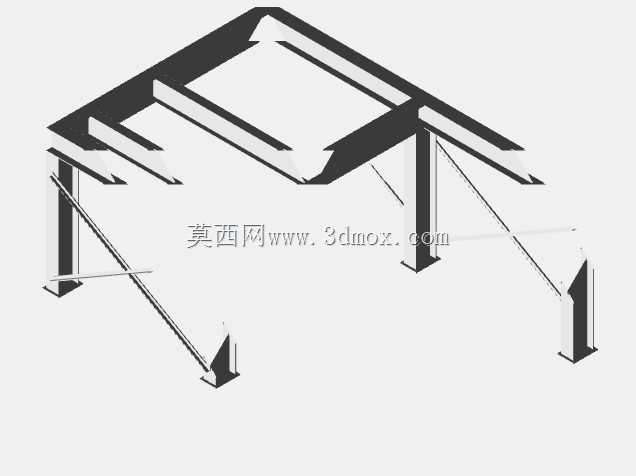

　　顶部框架采用同规格工字钢焊接成型，框架内部设置多道横向与纵向的加强肋梁，将顶部承载面划分为多个矩形受力单元，避免顶部铺设承载面板后出现局部塌陷的问题，肋梁的排布间距参考常规工业设备的底座安装孔位通用尺寸设计，能够适配多数设备的直接固定需求，无需额外在顶部框架上补焊转接板。立柱与顶部框架的连接位置采用满焊工艺处理，焊脚尺寸匹配型材壁厚，同时在节点位置增设三角形加劲板，分散节点处的应力集中，避免设备长期运行振动导致焊缝开裂。四根立柱之间设置交叉斜撑，斜撑采用等边角钢制作，两端分别与相邻立柱的中下部、上部框架节点焊接，形成稳定的三角受力体系，抵消框架受到的水平方向作用力，比如设备运行时的水平振动、车间内通风气流带来的侧向推力，避免整体结构出现侧向倾覆的风险。立柱底部设置方形安装底板，底板上预留四个膨胀螺栓安装孔，安装时可直接通过膨胀螺栓与车间混凝土地面固定，底板与立柱底端同样设置加劲板强化连接，保证立柱传力路径顺畅，不会出现根部弯折的问题。

　　从安装边界来看，整体结构的占地面积适配多数车间内的预留安装空位，底部净空高度满足常规管线布设、人员俯身操作以及小型物料周转的通行需求，顶部框架的平面尺寸可覆盖多数中小型工业设备的底座安装范围，若遇到特殊尺寸的设备，也可在现有框架基础上通过延长肋梁、增设副梁的方式快速调整，无需重新搭建整体支撑结构。设计过程中优先考虑了型材的通用性，所有选用的工字钢、角钢都是工业市场上的常规流通规格，后期维护更换时无需定制特殊型材，焊接工艺也采用常规的电弧焊即可完成，现场安装时不需要大型吊装设备，两名安装工人配合普通手动工具即可完成组装固定。

　　结构的表面处理可根据车间的实际环境选择，普通干燥车间可直接涂刷防锈漆后使用，若在潮湿、有腐蚀性介质的车间内使用，可额外增加镀锌层或是涂刷防腐涂层，延长结构的使用寿命。在受力设计上，整体结构的额定承载能力参考常规中小型工业设备的重量设置，能够满足多数生产设备、电控柜体、小型加工装置的架空承载需求，当需要承载更大重量的设备时，可通过加大工字钢型号、加密斜撑排布的方式提升承载能力，整体结构的拓展性较强，不需要改动核心的受力逻辑即可完成适配。实际使用中，这类钢架结构还可根据需求在侧面加装防护网、走线槽、操作踏板等附属配件，适配不同设备的配套安装需求，比如在侧面布设设备的供电线缆、控制管线时，可直接将线槽固定在立柱或是斜撑上，无需额外搭建走线支架；如果需要操作人员登上顶部维护设备，也可在框架一侧加装爬梯，在顶部框架周边加装防护栏杆，满足高空作业的安全规范要求。
