手推车光束行走驱动模组结构设计

　　该结构为适配窄幅输送场景的手推车光束行走驱动模组，核心应用于电子制造车间物料周转、轻型工装工位移位、小型仓储单元的定向输送场景，可直接搭载于标准铝型材搭建的线体侧边，作为移动作业平台的动力行走单元使用。从实际工况适配角度看，该模组针对100x200mm、125x250mm两种规格的光束安装基准做了兼容设计，安装面预留的沉孔位置可直接匹配市面常规工业铝型材的槽口间距，无需额外加工转接板即可完成固定，大幅降低现场安装的配做工作量。

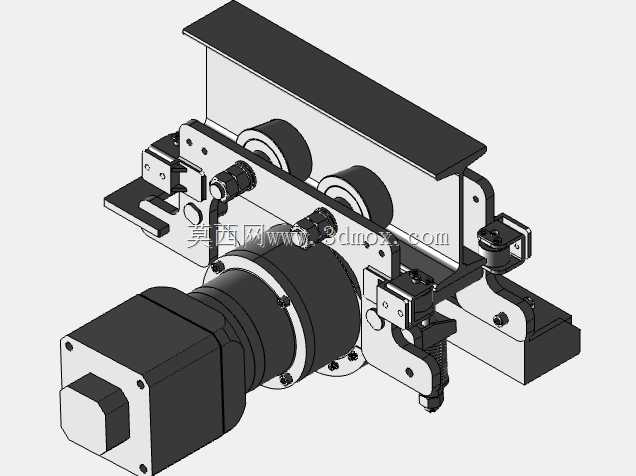

　　模组的动力输入端采用方形安装法兰的驱动单元，输出端通过刚性连接结构与行走轮组联动，两侧的导向轮采用深沟球轴承作为转动支撑，轮面做了圆弧修型处理，可在卡入光束导轨后自动适配导轨的安装平行度误差，避免行走过程中出现卡滞、啃轨的问题。设计过程中优先考虑了模组的维护便捷性，所有轮组的固定螺栓均从外侧安装，无需拆解主体结构即可完成轮组的更换与间隙调整，驱动单元与传动段的连接采用免键轴衬结构，既保证了扭矩传递的可靠性，也能在驱动单元出现故障时快速拆换，减少产线停机等待时间。从安装边界来看，模组整体的横向突出量控制在光束侧边80mm以内，竖向安装高度不超过150mm，不会占用过多的线体周边空间，可适配周边有护板、线槽等附属结构的紧凑安装场景。

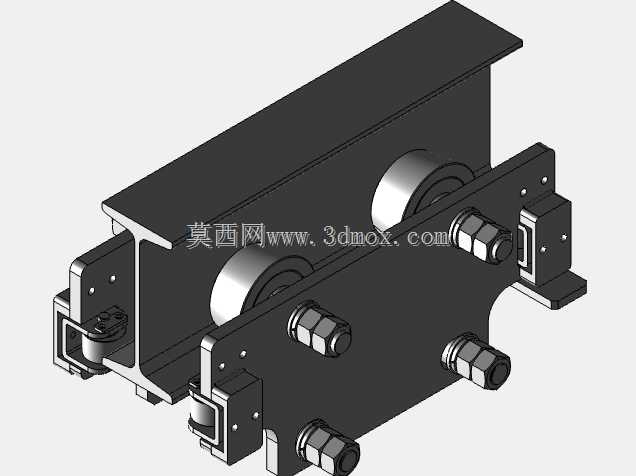

　　行走轮的压合位置做了偏心调节结构，安装时可通过旋转偏心轴调整轮组与导轨面的预紧力，既保证行走过程中无窜动间隙，也能避免预紧力过大导致的行走阻力激增、驱动负载超标的问题。模组侧边预留的传感器安装位可直接加装槽型光电、接近开关等位置检测元件，安装孔位为通用的M3螺纹孔，可适配多数常规工业传感器的安装尺寸，无需额外打孔加工。在实际应用中，该模组可单组使用作为轻型手推车的单边驱动，也可两组对称安装组成双驱行走结构，承载能力可覆盖50kg以内的轻型工装与物料输送需求，行走速度可通过搭配的驱动单元调速范围适配0.1-0.5m/s的常规工位移位速度，既不会因为速度过快导致物料移位掉落，也能满足工位间快速转序的效率要求。

　　结构的主体支架采用钢板折弯成型后做表面发黑处理，兼顾结构强度与防锈能力，所有转动配合位置均预留了润滑脂加注通道，可在日常维护时直接加注润滑脂，无需拆解结构即可完成保养，适配工业车间长期连续运行的使用需求。导向轮与行走轮的材质选用耐磨聚氨酯包胶材质，既可以降低行走过程中的噪音，也能避免金属轮直接接触导轨面造成的导轨磨损，延长整套线体的使用寿命。模组的限位块安装在行程两端的固定位置，可与模组上的碰撞缓冲块配合，在行走至行程端点时实现软接触，避免硬碰撞导致的结构变形与定位精度丢失。
