VAZ1111车型转向柱总成结构设计

该转向柱总成适配VAZ1111（OKA）微型乘用车，是整车转向系统的核心传力部件，承担着将驾驶员施加在方向盘上的转向力矩传递至转向器输入端的核心功能，同时兼顾碰撞吸能、安装定位、转向角度限位的多重作用。从实际装车场景来看，该部件布置于驾驶舱仪表台下方的防火墙区域，上端通过花键结构对接方向盘安装座，下端通过万向节十字轴结构连接转向器输入轴，整体沿驾驶舱倾斜方向布置，安装角度匹配整车人机工程设定，保证驾驶员握持方向盘时的操作姿态符合乘用车驾驶舒适性要求。

从结构设计逻辑来看，该总成采用分段式轴体设计，中间布置两处十字轴万向节，用来补偿转向柱安装轴线与转向器输入轴线之间的空间角度偏差，避免轴系传动过程中出现卡滞、力矩波动过大的问题，保证转向操作的顺滑性。轴体主体采用空心钢管结构，在满足扭转强度要求的前提下尽可能降低自身重量，符合微型车轻量化的设计取向；轴体外部设置有安装支架总成，支架上预留有三个螺栓安装孔位，分别对应防火墙、仪表台横梁的安装点位，安装孔位的位置公差控制在±0.2mm范围内，保证装车时的定位精度，避免出现装配应力导致的转向卡滞问题。

在功能特性层面，该转向柱集成了转向角度传递、安装固定、碰撞溃缩的基础功能，支架与轴体之间设置有滑动溃缩结构，当车辆发生正面碰撞时，转向柱可沿轴向按设定行程溃缩，减少方向盘对驾驶员胸部的冲击，满足乘用车被动安全的基础要求。轴体上端的花键采用渐开线花键设计，齿形公差符合6级精度要求，保证与方向盘轮毂的配合间隙控制在合理范围，避免转向过程中出现旷量；下端的万向节十字轴采用滚针轴承支撑，转动阻力小，耐磨性能优异，可承受长期反复转向操作带来的交变载荷，适配微型车日常城市通勤的使用工况。

从安装边界尺寸来看，该转向柱总成总长度适配VAZ1111车型的驾驶舱纵向空间，两端万向节的摆角范围覆盖整车转向全行程的角度变化需求，安装支架的轮廓尺寸避开了驾驶舱内的线束、踏板机构、空调风道等周边部件，装配时不会出现干涉问题。设计过程中针对轴体的扭转刚度进行了校核，在驾驶员施加最大转向力矩的工况下，轴体的扭转角控制在允许范围内，保证转向操作的响应精度，避免出现转向虚位过大的问题；同时针对支架的安装强度进行了验证，在极限转向工况下，支架的变形量满足设计要求，不会出现固定点松动、移位的问题。

在实际维修替换场景中，该转向柱的安装点位与原车结构完全匹配，不需要对周边部件进行额外改装即可直接装车，替换过程中仅需拆卸原有固定螺栓、断开上下万向节连接即可完成拆装，维修便利性较好。针对日常使用场景，该结构的润滑点设置在万向节十字轴位置，采用长效润滑脂填充，日常使用过程中不需要频繁维护，可满足整车全生命周期的使用需求。轴体表面采用电泳防锈处理，可适应驾驶舱内可能出现的凝露、温度变化等环境，避免出现锈蚀导致的转动卡滞问题。

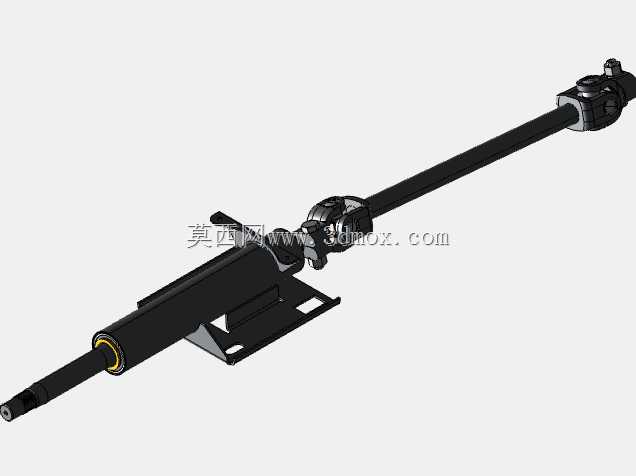

从建模细节来看，该三维模型完整还原了转向柱总成的所有结构细节，包括轴体的空心结构、万向节的十字轴与轴承结构、安装支架的折弯与焊接结构、溃缩吸能的滑动配合结构，所有配合面的尺寸公差、安装孔位的位置度都与实际零件保持一致，可用于转向系统的装配干涉检查、维修教学演示、改装结构设计参考等场景，也可作为微型车转向系统结构学习的具象化参考资料，帮助结构设计人员理解小型乘用车转向柱的布局逻辑与设计要点。
