日产探路者专用拖车挂载连接支架结构

这款拖车挂载支架是硬派越野车型后牵引系统的核心承载构件，主要适配非承载式车身的越野车型后纵梁安装点位，日常使用场景覆盖户外越野救援拖曳、拖挂小型旅居挂车、挂载后置自行车架或储物箱、户外作业时拖曳轻型工具挂车等多种工况，是硬派SUV后装改装领域使用率极高的功能结构件。

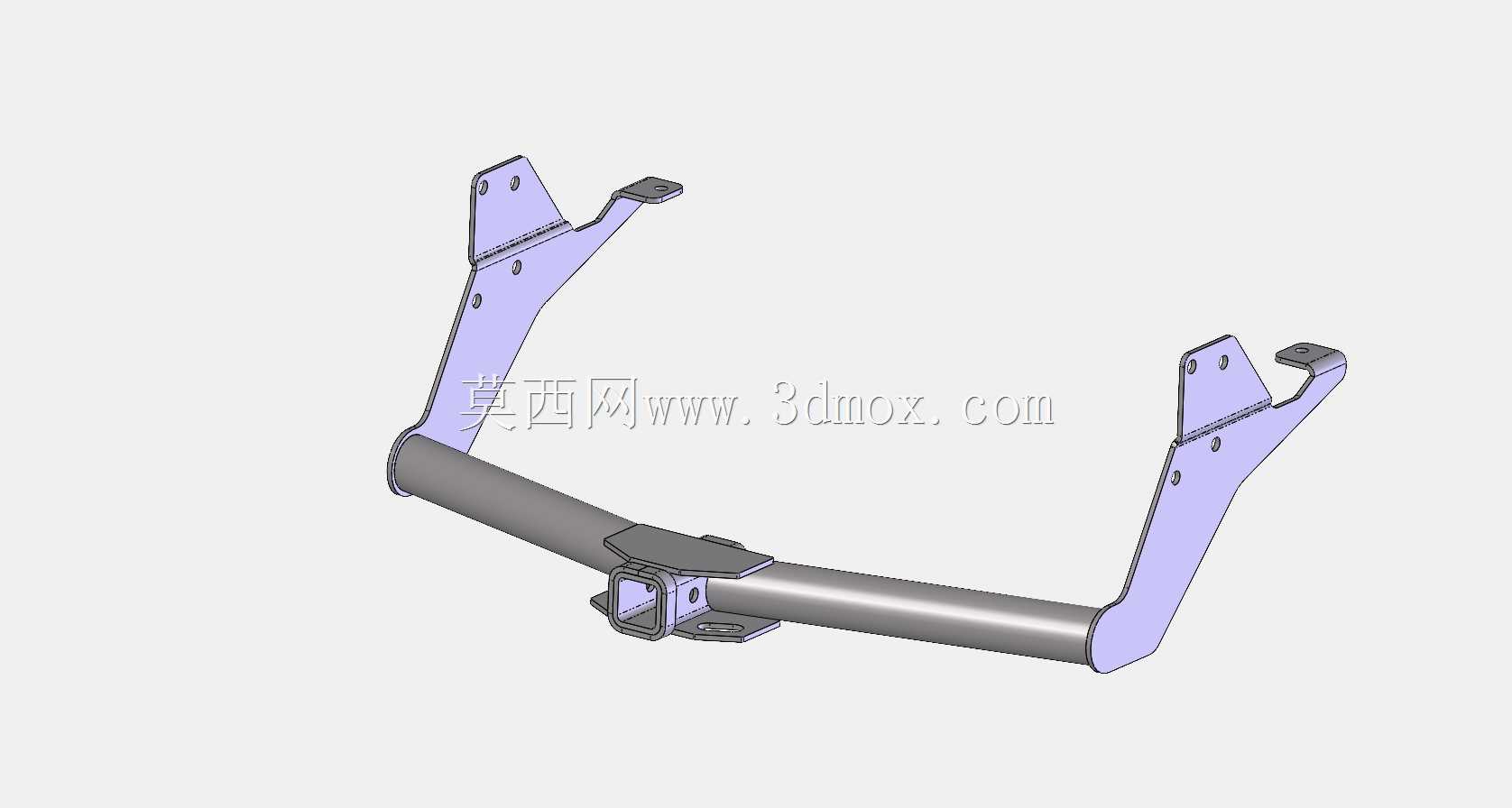

从实际使用的功能特性来看，该支架采用主横梁加双侧安装支臂的分体焊接结构，中间的方口接口为通用型拖车方座，匹配行业通用的2英寸标准拖车方口规格，可兼容快插式拖车臂、拖车钩、锁销式挂载接头等多种通用附件，不需要额外加工转接件就能完成不同牵引附件的快速切换。两侧的支臂采用弯折成型的板材结构，每侧支臂上预留了三个螺栓安装孔，孔位完全对应车型后纵梁上的原厂预留安装点位，安装时不需要对车身纵梁进行打孔、切割等破坏性加工，直接借用原厂底盘的预留螺纹孔就能完成固定，单组支架的额定静载荷能达到1.5吨以上，动载荷拖曳能力覆盖3吨以内的拖挂需求，完全满足轻型挂车、越野救援的日常使用强度。

设计过程中优先考虑了安装边界的适配性，主横梁采用圆管截面结构，横向布置在后保险杠内侧的预留空间内，安装完成后横梁整体隐藏在后保险杠蒙皮后方，仅中间的方口接口从保险杠下部的预留缺口露出，不会超出车身原有宽度，也不会影响后保险杠的原有外观，同时避开了后倒车雷达探头、后雾灯、后备箱尾门开启的运动轨迹，不会对原车的电子元件、车身运动部件造成干涉。两侧支臂的弯折角度经过反复校核，顺着后纵梁的下沿轮廓延伸，支臂与纵梁贴合的面完全匹配纵梁的冲压型面，安装时贴合面间隙控制在1mm以内，保证螺栓锁紧后受力均匀，不会出现局部应力集中导致的支臂变形问题。

结构强度设计上，主横梁采用壁厚不低于4mm的无缝钢管弯折成型，两侧支臂采用5mm厚的高强度钢板冲压弯折，所有焊接位置采用满焊工艺，焊后做打磨抛丸处理，整体表面做电泳加喷塑的防腐处理，能应对户外泥水、融雪盐等腐蚀环境，长期使用不会出现锈蚀掉漆的问题。中间的方口座采用加厚钢板焊接在横梁中部，方口内部预留了锁销孔位，挂载附件后可插入防脱锁销，避免越野颠簸路段出现附件脱落的风险。支臂上的安装孔位都做了翻边强化处理，螺栓锁紧时不会出现孔位变形，同时每个安装点位都配套了对应的加强垫片，将锁紧力均匀分散在纵梁贴合面上，避免长期受力导致纵梁局部变形。

实际安装时只需要将车辆举升，对准后纵梁上的预留孔位，先穿入固定螺栓调整支架位置，确认方口水平、两侧支臂完全贴合纵梁后，按照对角顺序分次锁紧螺栓到规定扭矩即可，整个安装过程不需要拆卸后保险杠总成，单人配合简单套筒工具就能在半小时内完成安装。使用过程中如果需要拖挂挂车，只需要将对应拖车臂插入方口，插入安全锁销、接上挂车灯光线束就能使用；如果不需要拖挂，可将拖车臂拔出，方口位置可配套专用的防尘堵盖，避免泥水进入方口内部导致锈蚀。

该结构的设计完全遵循原车底盘的安装边界，没有改动原车的任何结构，也没有改变车辆的离去角参数，不会影响车辆原有的越野通过性能，同时承载能力完全匹配车型的动力输出上限，不会出现小马拉大车或者支架强度不足导致的牵引安全隐患，是硬派SUV后牵引改装的可靠承载结构。
