大众高功率1.8L发动机曲柄连杆活塞组

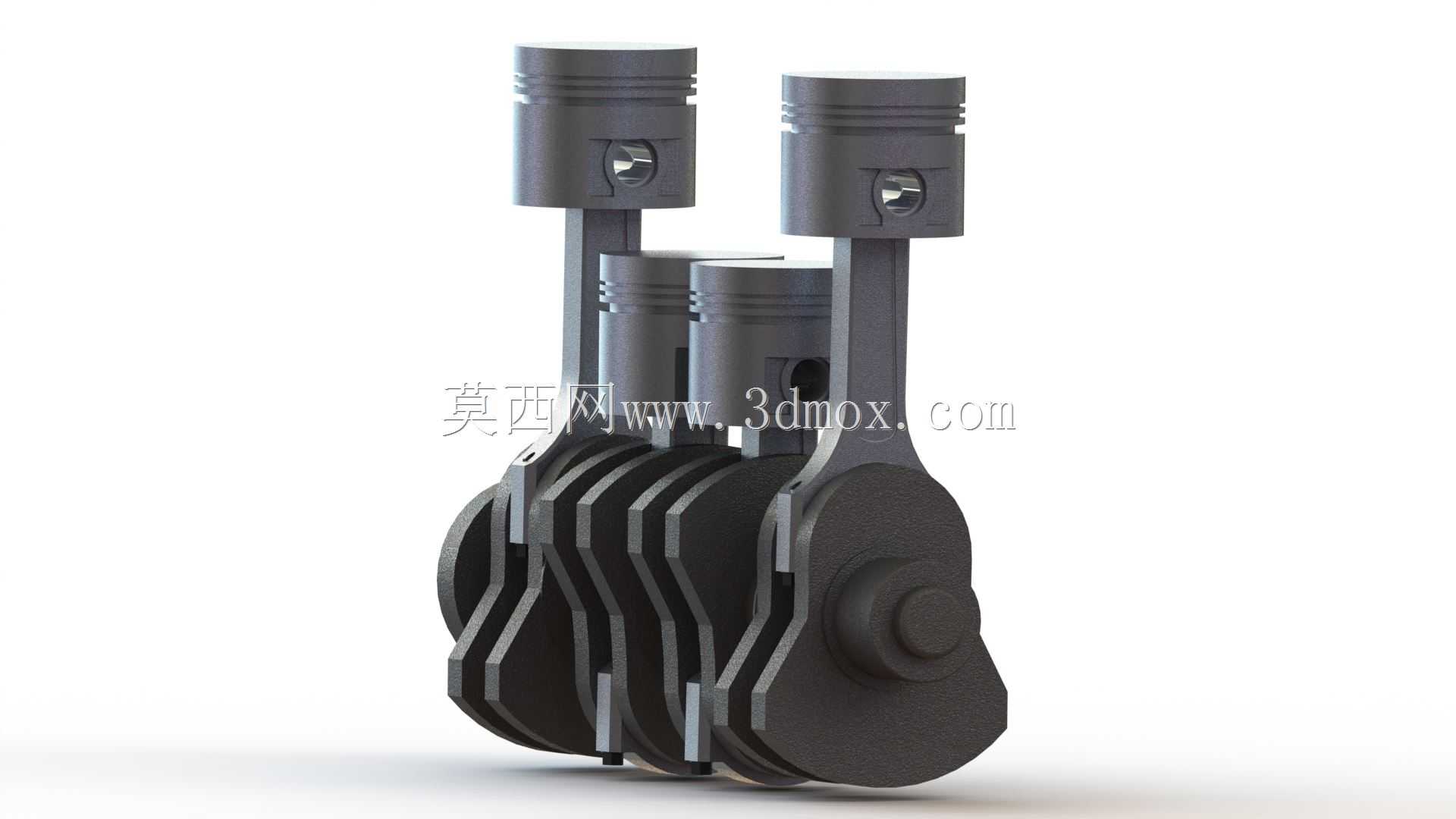

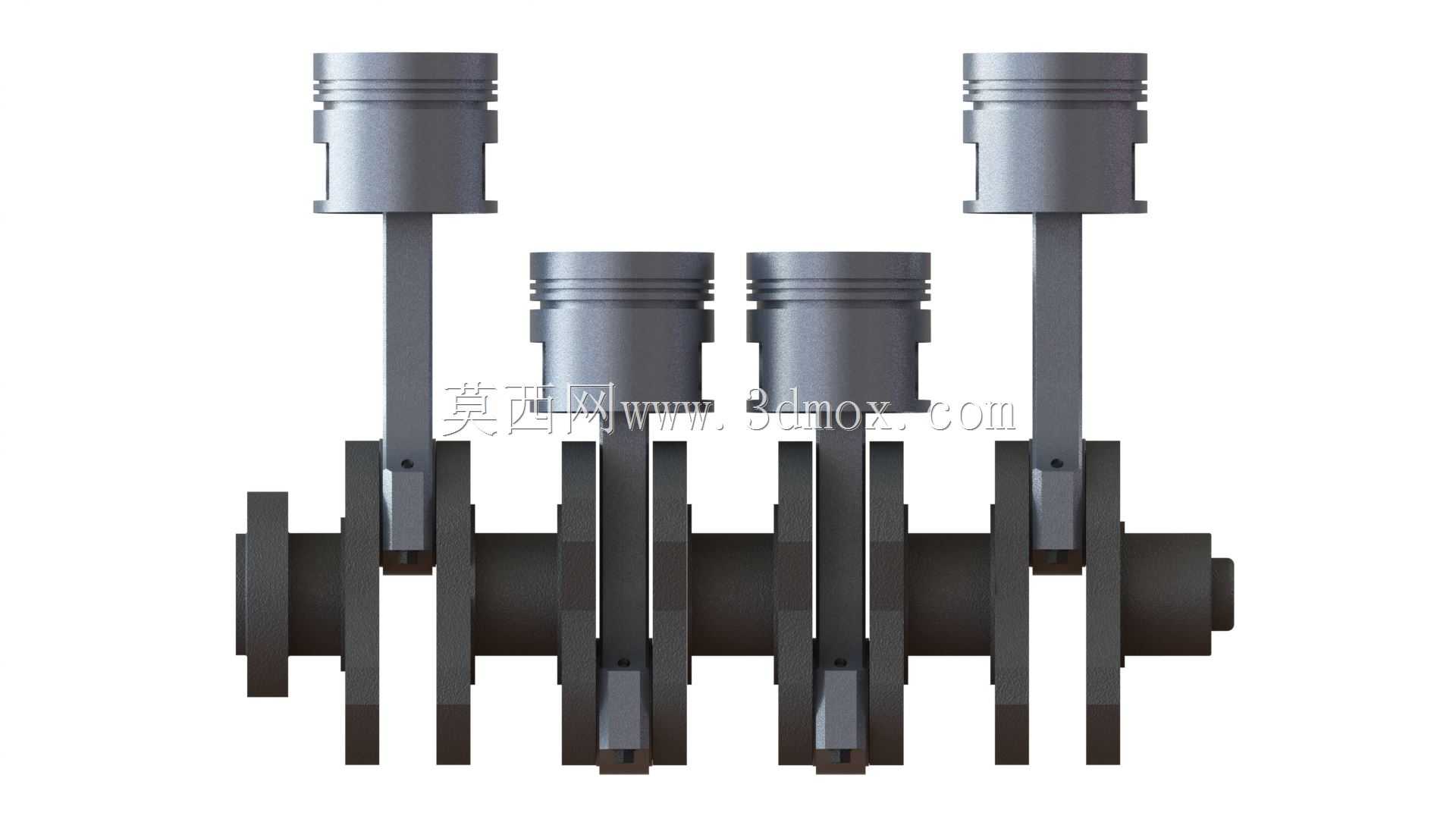

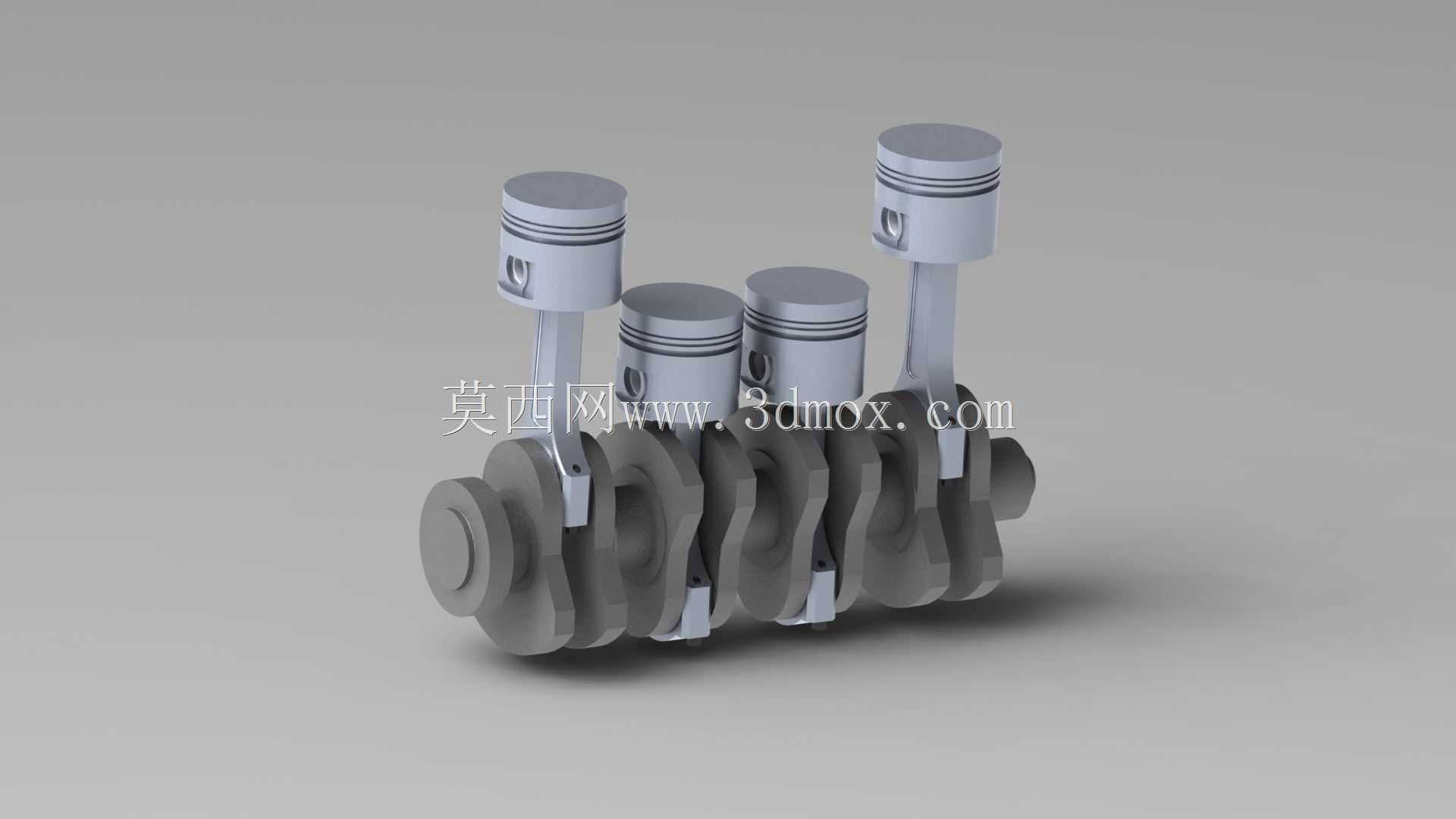

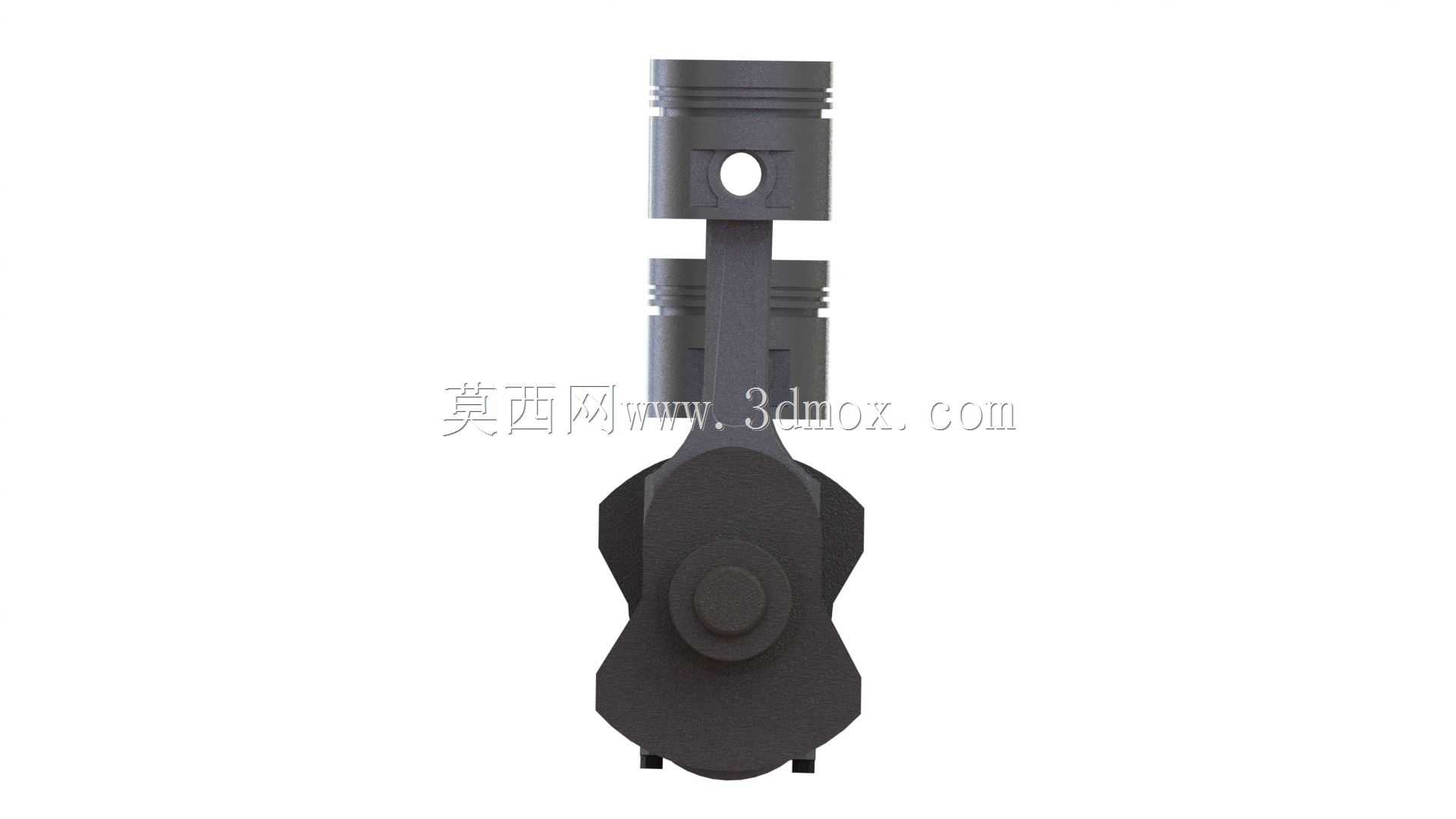

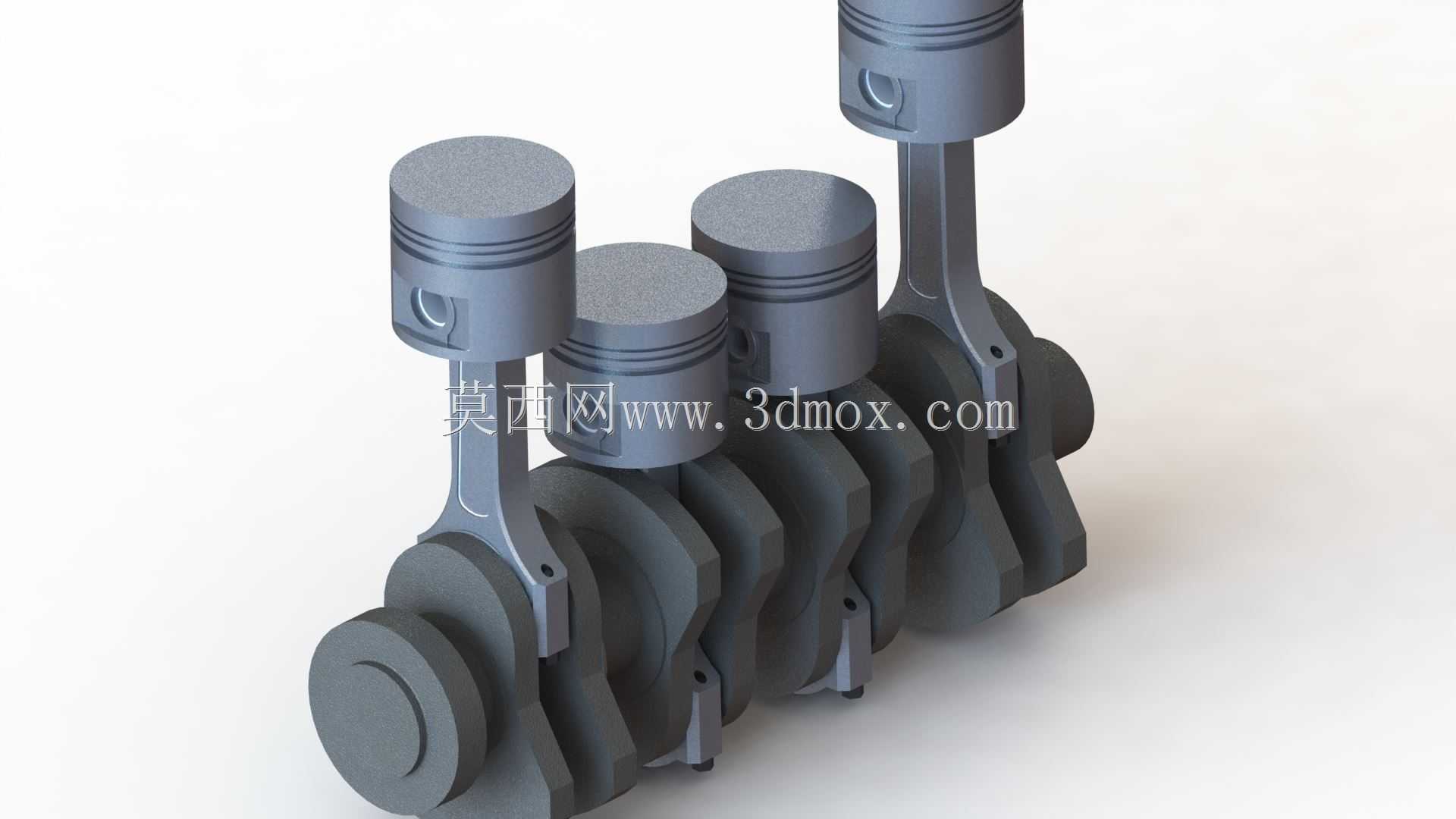

　　这套曲柄连杆活塞组的三维结构，完全参照大众高功率1.8L排量发动机的实际量产尺寸搭建，核心覆盖了活塞总成、连杆组件、曲轴段三个核心运动部件的完整配合关系，建模过程中特意还原了部件运行时的自然运动逻辑，没有做简化的运动副约束，能直接用于动力传递路径的仿真验证。在民用乘用车的动力系统开发场景里，曲柄连杆机构是发动机实现热能向机械能转换的核心载体，这套模型的尺寸边界完全贴合量产机型的安装空间要求，活塞的燃烧室凹坑深度、环槽排布位置、销孔偏心量都和量产件保持一致，可直接用于高校汽车工程专业的机构原理教学演示，也能作为改装厂商做动力升级时的结构参考基准，还能给刚接触动力总成建模的结构工程师提供成熟的装配配合参照。

　　从设计思路上看，这套模型没有刻意做外观的美化处理，所有结构都围绕实际运行的受力需求搭建：活塞裙部的型线做了微锥度处理，匹配热态下的膨胀间隙，避免冷启动敲缸和热态拉缸的问题；活塞销采用全浮式设计的配合间隙，和连杆小头的衬套、活塞销座孔的配合公差都在模型的配合关系里做了体现，能直观看到不同工况下的相对运动状态；连杆的杆身采用了工字形截面，在保证抗弯抗扭强度的前提下尽可能降低往复运动质量，减少曲轴的动平衡负载，大端的斜切口定位结构、连杆螺栓的安装沉孔位置都完全还原量产设计，没有做省略简化；曲轴的曲柄半径、连杆轴颈和主轴颈的重叠度、平衡块的配重轮廓都和1.8L高功率机型的参数匹配，能直观看到活塞往复运动和曲轴旋转运动的转换关系，甚至可以通过模型的运动仿真，直接观察不同曲轴转角下活塞的位置、连杆的摆角变化，验证配气机构、点火正时的匹配逻辑。

　　在安装边界上，这套组件的整体轴向尺寸、曲轴主轴颈的中心距、活塞在上止点时的顶面高度都严格对应量产机型的缸体安装空间，活塞的外径尺寸、环岸的高度公差都和量产缸径匹配，不需要额外调整尺寸就能直接套用在同排量机型的整机装配模型里，做外围附件的布置校核。很多初学动力建模的工程师容易忽略运动件之间的干涉问题，这套模型特意保留了所有运动副的间隙设置，包括活塞和缸壁的配合间隙、连杆大端和曲轴曲柄臂的侧向间隙、活塞在上止点时和气门的避让空间，在做运动仿真时可以直接验证不同转速下的部件干涉风险，不需要再反复调整配合尺寸。

　　实际的发动机开发过程中，曲柄连杆组的设计直接影响整机的动力输出平顺性、燃油经济性和使用寿命，这套模型的配重设置也参考了量产机型的动平衡要求，曲轴平衡块的配重质量、活塞连杆组的往复质量匹配都做了对应设置，能直观看到不同转速下的惯性力变化趋势，给NVH仿真提供基础的结构参照。不同于很多简化的教学模型只做外形的大致模拟，这套结构里连活塞环的开口间隙、油环的回油孔位置、连杆小头的润滑油道都做了还原，能完整展示机油从曲轴油道到连杆小头、再到活塞销座的润滑路径，对于理解发动机的润滑系统布置也有实际参考价值。在做发动机改装方案验证时，工程师可以直接在这套模型基础上调整活塞的压缩高度、连杆的长度、曲轴的冲程尺寸，快速验证不同改装方案下的压缩比变化、活塞和气门的干涉风险、运动件的受力变化，不需要从零开始搭建基础结构，能大幅缩短方案验证的周期。
