V10发动机曲柄连杆配气传动组件结构

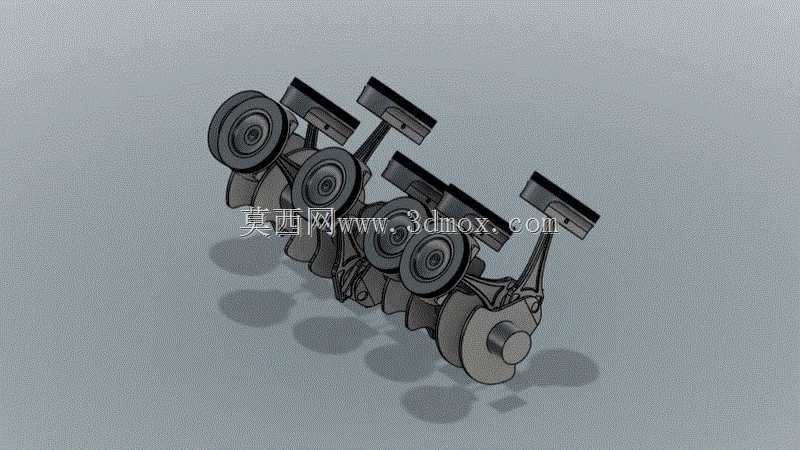

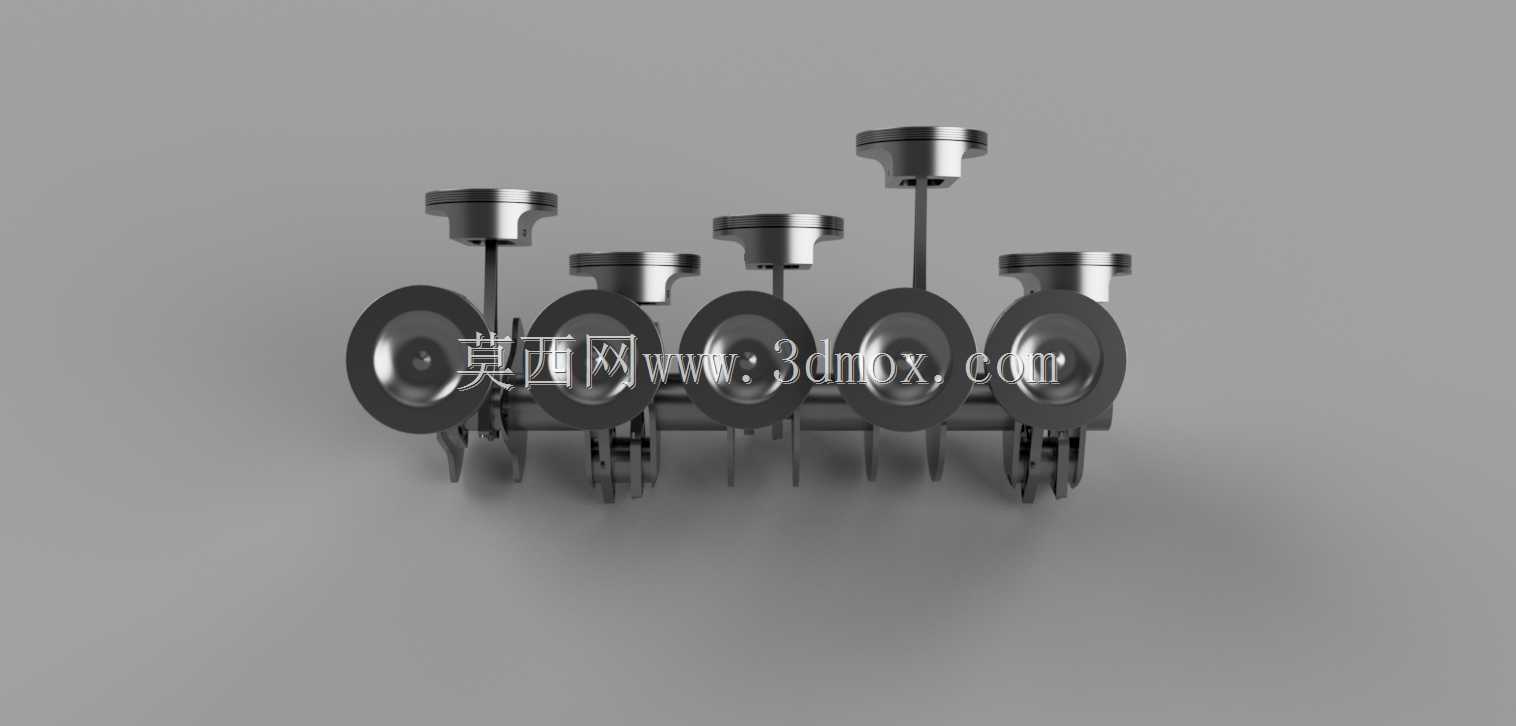

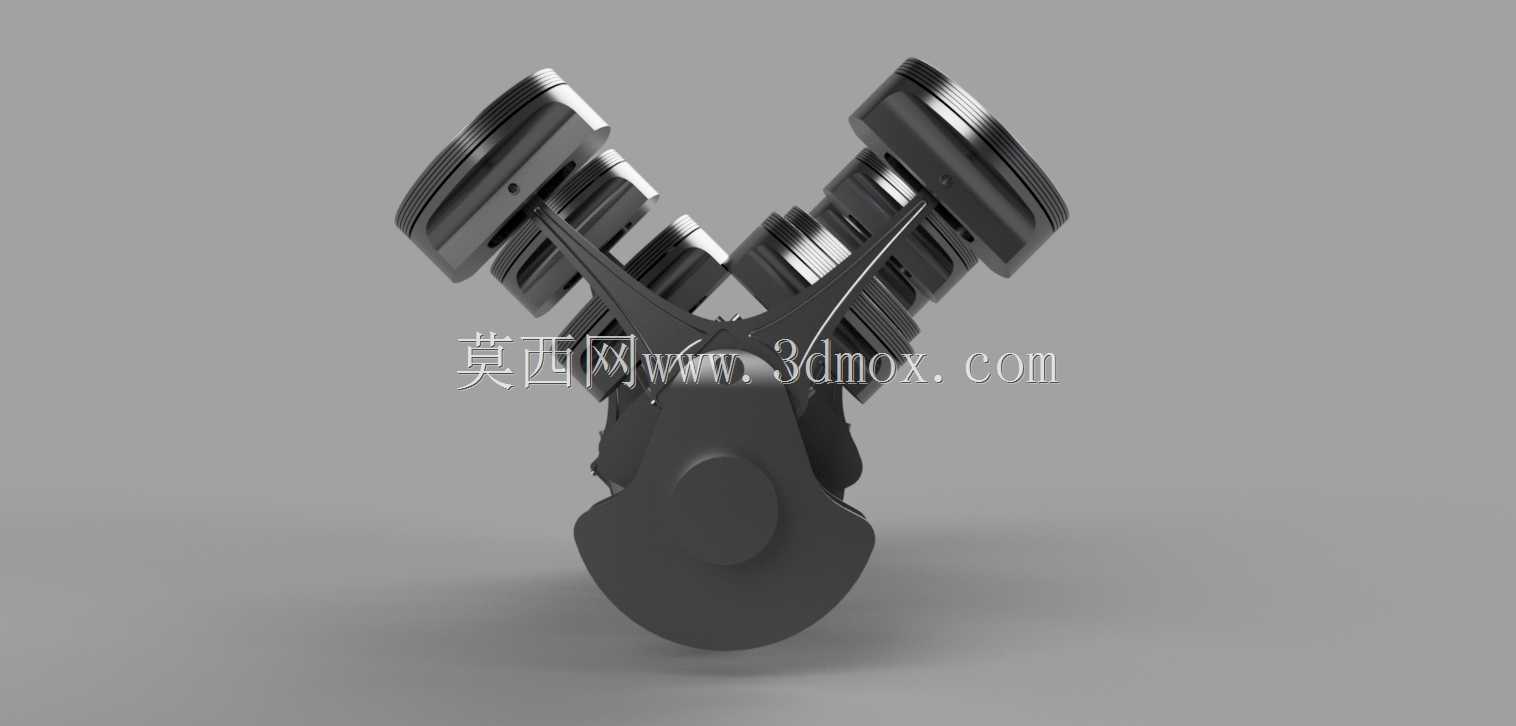

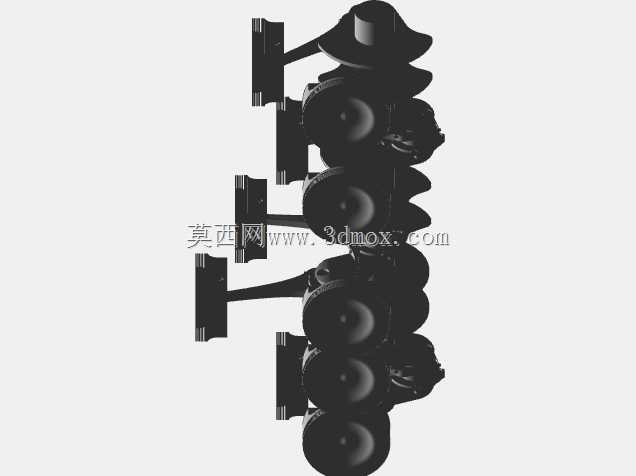

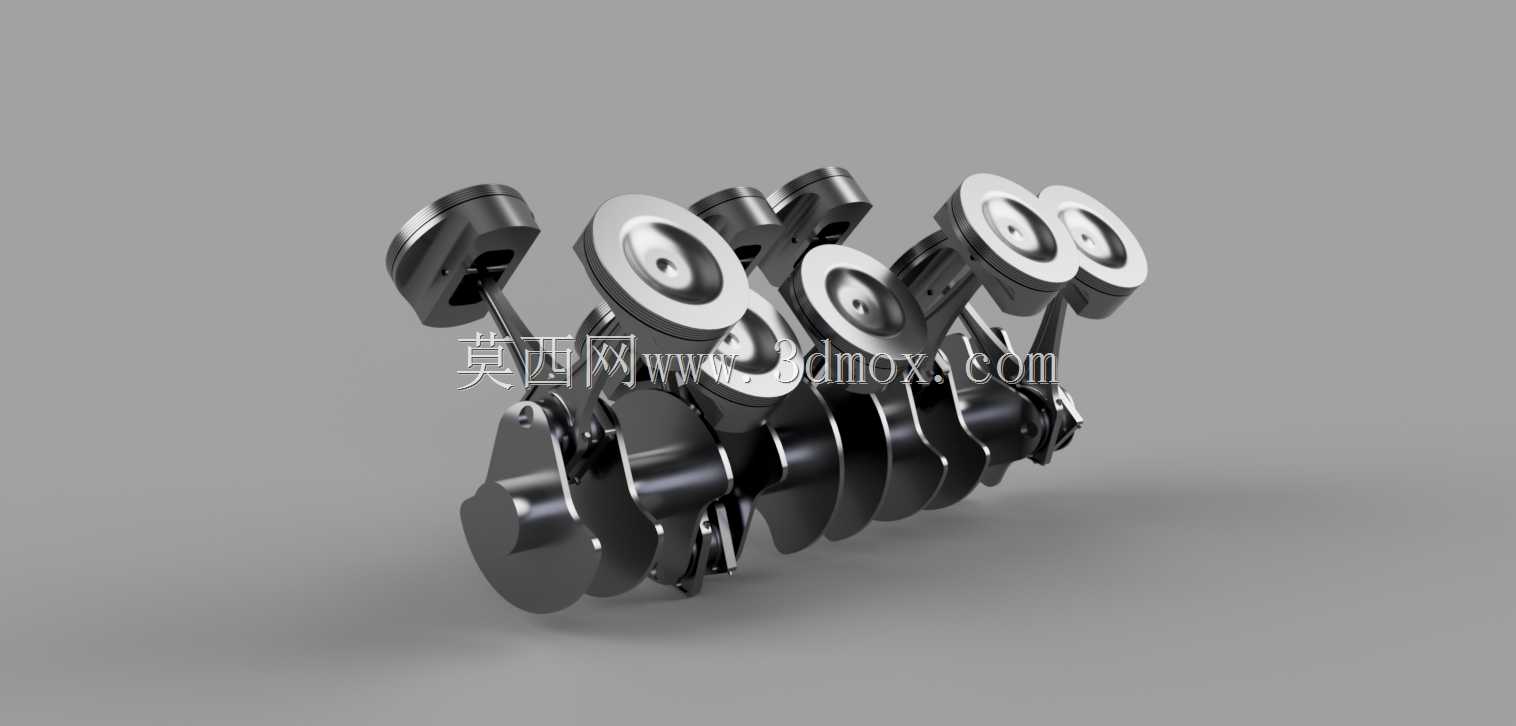

　　这套V10发动机核心传动组件的三维结构，完整还原了V型10缸内燃机从曲轴动力输出到气门动作传递的整套运动链路，在大排量乘用车辆、高性能赛事赛车、重型特种作业装备的动力系统开发环节，这类核心组件的结构精度直接决定整机的动力输出平顺性、高转速区间可靠性以及配气相位的匹配准确度。不同于常规直列机型的组件布局，V10机型的两列气缸呈90度夹角排布，曲轴的曲柄销采用错角设计，每段曲柄销对应两侧气缸的连杆安装位，平衡块的配重轮廓经过反复迭代，抵消10缸交替做功产生的一阶、二阶往复惯性力，避免高转速运行时整机出现异常振动传导至车架或装备本体。

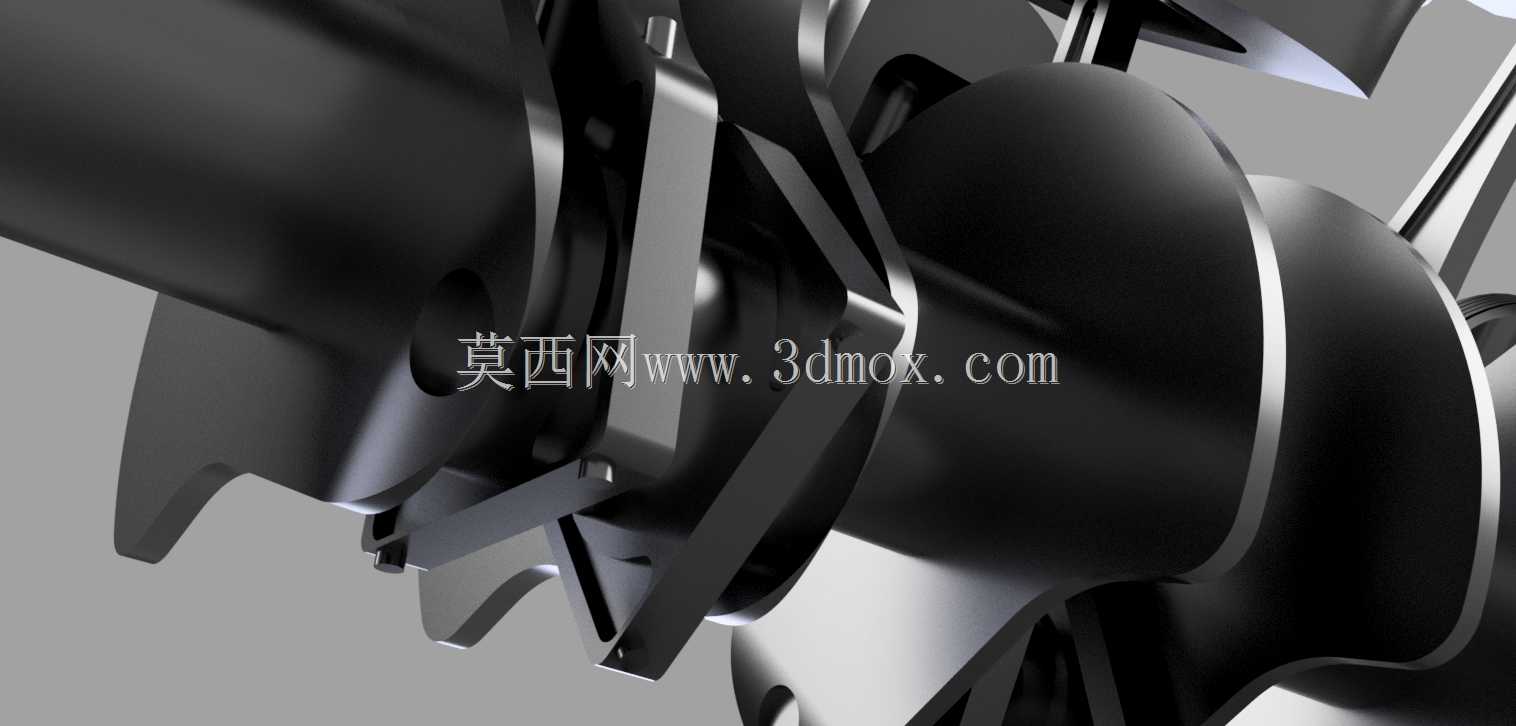

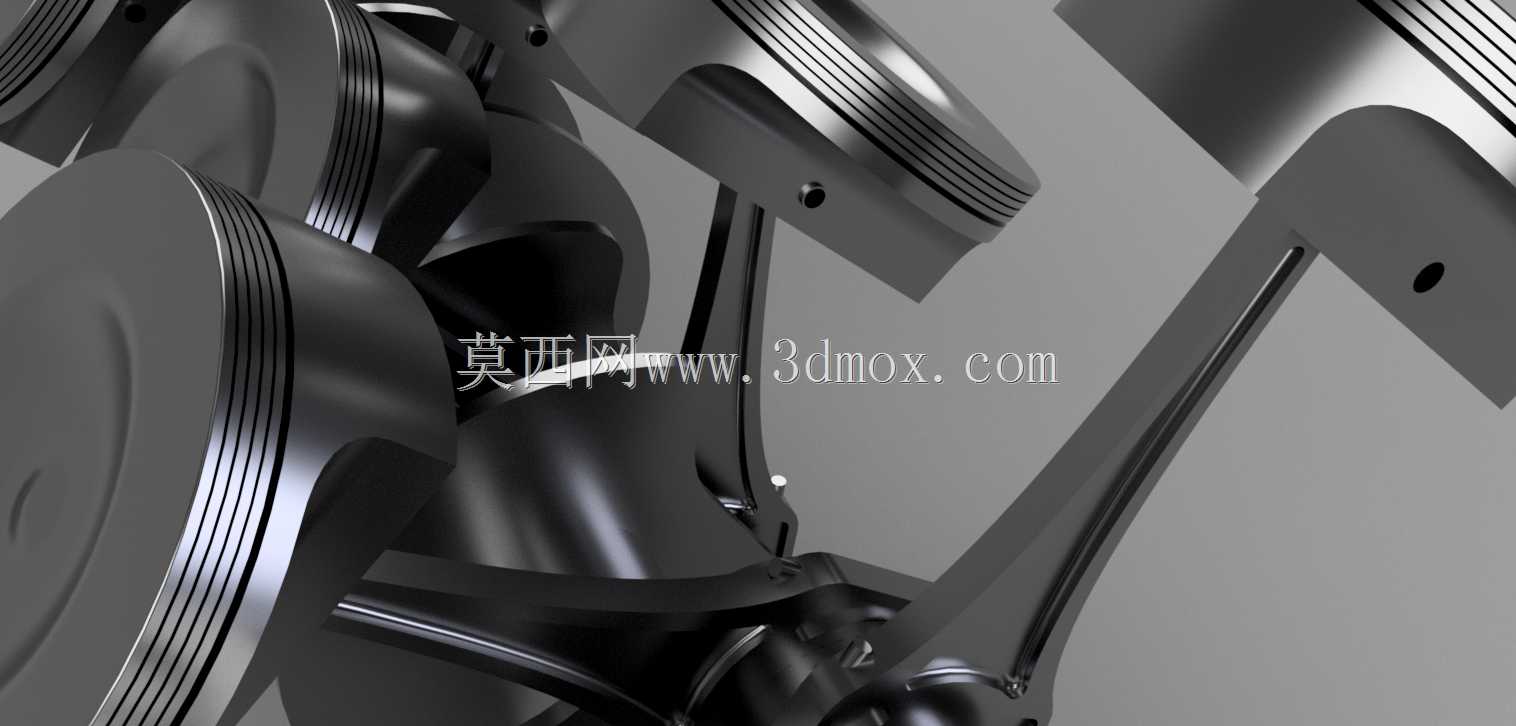

　　组件里的工作动作接头，本质是连接凸轮轴传动端与气门摇臂的动力传递结构，建模时完整还原了接头与摇臂接触端的弧面轮廓，这个弧面的曲率设计直接决定气门开启的升程曲线，曲率偏差过大会导致气门开启速度过快引发落座冲击，或是升程不足造成气缸进气充量不够，拉低整机的动力输出上限。从安装边界来看，整套组件的轴向安装尺寸完全匹配V10缸体的曲轴箱内腔宽度，曲轴主轴颈的同轴度公差在建模时预留了0.02mm的装配调整余量，避免实际装配时出现主轴瓦偏磨的问题；连杆大头的剖分面采用斜切口设计，适配V型缸体狭窄的连杆运动空间，不会在曲轴回转时与缸体内壁发生运动干涉。

　　做这类动力组件的三维建模时，不能只做静态的外形拟合，必须把每个运动副的配合间隙、运动行程都做参数化约束：比如活塞在上止点位置时，连杆与曲柄销的夹角刚好对应两列气缸的排布角度，气门动作接头的往复行程与曲轴转角做运动学关联，转动曲轴时可以直观看到每个气缸的进排气门按照点火顺序依次动作，完全复现内燃机实际运行时的工作状态。在实际工程应用中，这类完整的运动组件模型可以直接用于动力学仿真分析，通过模拟不同转速下的组件受力情况，验证曲轴疲劳强度、连杆螺栓的预紧力是否满足设计要求，也能用于新入职的结构设计人员熟悉大排量V型发动机的动力传递逻辑，相比二维图纸的抽象表达，三维模型可以直观展示每个零件的装配关系与运动轨迹，减少设计阶段的干涉排查工作量。

　　组件里的每个零件的配合面都做了贴合度处理，比如连杆大头与曲柄销的配合面、气门接头与摇臂的接触端面，都按照实际机加工的表面要求做了结构还原，没有出现建模时常见的面重叠、间隙过大的问题，不管是用于教学演示、结构方案评审还是3D打印做原理样件，都能直接复用模型的参数，不需要再做大幅度的结构修正。
