5m×7m户外金属遮阳棚钢结构设计

这套5m×7m规格的金属遮阳结构，主要面向厂区设备外置防护、户外作业区遮雨遮阳、临时物料堆放区顶盖这类工业场景设计，区别于民用景观类遮阳棚，整体结构完全按照工业荷载标准做受力校核，可应对常规户外风压、积雪荷载以及顶部零星坠物的冲击，在厂区变压设备外置区域、露天检修工位、小型物料暂存区都能直接适配安装。

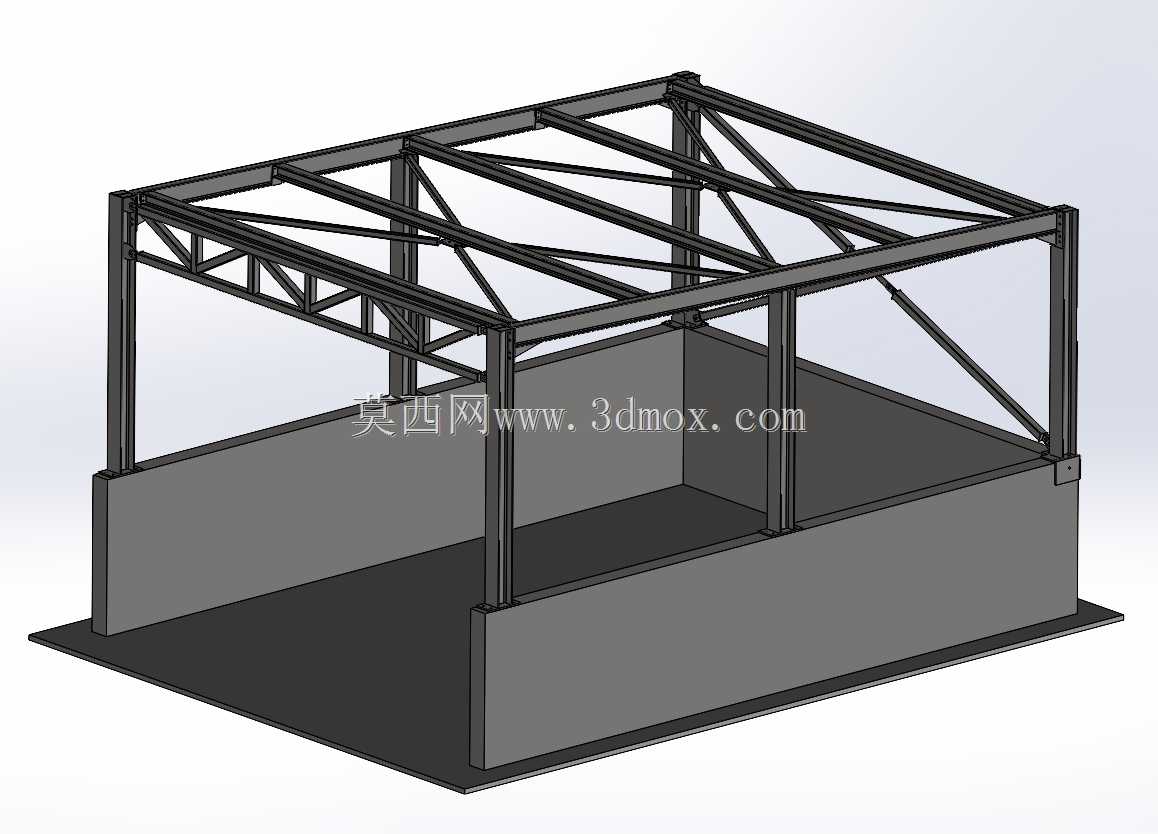

从实际使用角度出发，结构下半部分采用矮墙式围挡设计，围挡高度刚好可以阻挡地面溅水、侧边斜向飘雨，同时不会遮挡作业视线，人员进出、小型物料转运都不会产生磕碰干涉；上部采用桁架式顶棚骨架，相比整板式钢梁结构，桁架的杆件受力更均匀，材料利用率更高，整体自重更轻，对下部基础的荷载要求更低，同时斜向腹杆的布置可以有效分解顶部竖向荷载与横向风荷载，避免单根立柱承受过大弯矩。

设计过程中首先确定了7m的跨度方向不设立中间立柱，保证棚下区域完全无遮挡，满足小型设备进出、叉车临时通行的空间需求，5m的进深方向设置两根中间立柱，将进深方向的跨度拆分为两段，减小单根横梁的受力跨度，降低主梁的截面规格要求，控制整体材料成本。立柱底部采用带安装孔的底板设计，可直接通过膨胀螺栓固定在硬化混凝土地面，也可与预制混凝土基础的预埋钢板焊接固定，安装边界预留了足够的调整余量，现场施工时不需要做复杂的基础预处理，只要地面平整度误差在10mm以内即可完成安装。

顶棚的杆件连接全部采用节点板焊接形式，所有焊缝位置都做了加劲肋补强，避免长期受交变风载出现焊缝开裂的问题，斜向支撑的布置充分考虑了结构整体的抗侧移能力，在遭遇强侧风时不会出现整体晃动、立柱根部变形的情况。下部围挡采用钢板折弯成型，与立柱之间通过螺栓连接，后期如果出现围挡磕碰变形，可以单独拆卸更换，不需要整体拆解结构，维护成本更低。

从建模细节来看，所有型材的规格都按照常规工程常用的方管、角钢选型，没有特殊定制的异型材，生产加工时可以直接采购标准型材下料焊接，不需要开模定制，加工周期短，成本可控。顶棚的坡度设置为5%，刚好可以满足雨水自然排放的需求，不会出现顶部积水增加额外荷载的问题，坡度方向可以根据现场安装位置的排水方向灵活调整，适配不同场地的排水走向。

在实际选型应用中，这套结构不需要做额外的二次结构验算，只要安装场地的地面硬化强度达到C20以上，即可直接安装使用，棚下净空高度满足常规人员站立作业、小型设备放置的需求，如果有特殊的净空要求，也可以通过调整立柱长度来适配，整体结构的模块化程度较高，立柱、横梁、桁架、围挡都可以拆分运输，现场组装不需要大型吊装设备，两个人配合普通手动工具即可完成组装作业，非常适合厂区零散区域的快速加装需求。

结构的表面处理默认按照户外防锈要求做抛丸除锈后喷涂防锈底漆与面漆，可适应户外潮湿、多粉尘的工业环境，长期使用不会出现大面积锈蚀的问题，相比彩钢棚类的简易结构，这套桁架结构的整体刚度更好，抗风等级更高，使用寿命更长，同时整体外观更规整，不会出现简易棚架使用一段时间后杆件变形、蒙皮塌陷的问题。
