空气驱动Beta型斯特林电机结构设计

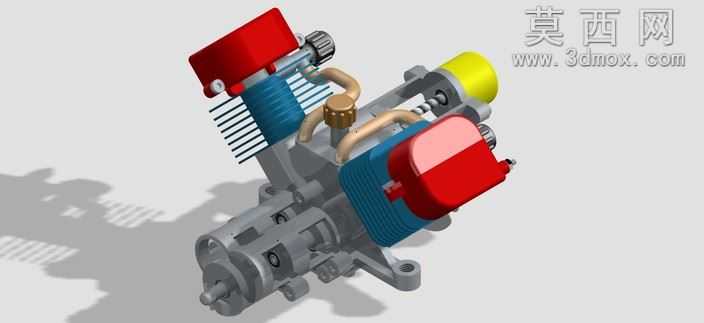

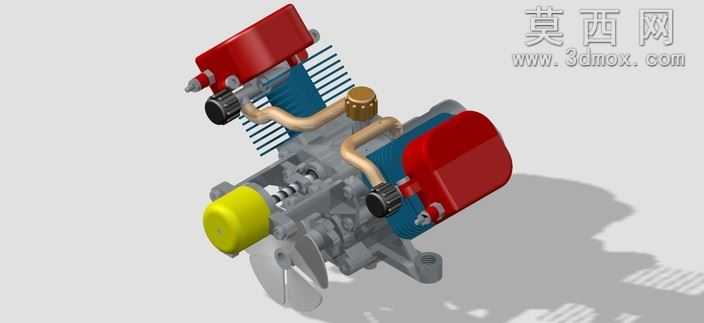

本作品为空气驱动的Beta型斯特林电机三维结构设计，采用Solid Edge完成全参数化建模，整体建模过程遵循机械设计的公差配合规范，对各运动部件的装配间隙进行了合理预留，保障虚拟装配下的运动干涉检查全部通过。模型完整还原了Beta型斯特林电机的核心结构，包含置换活塞、动力活塞、曲柄连杆传动机构、冷热端换热腔体、散热鳍片组、飞轮储能部件等核心组件，各零件的建模均采用基于特征的参数化设计方式，对轴类零件的台阶、倒角、键槽结构，缸体类零件的安装孔、密封槽、散热齿结构，以及标准紧固件的螺纹、头部结构都进行了精细化还原，未对核心结构做过度简化。渲染阶段采用工作室级光照环境，对不同材质进行了精准的材质属性分配：缸体散热鳍片采用蓝色阳极氧化铝材质，调整了金属粗糙度与反射强度还原磨砂金属质感；冷热端端盖采用亮红色烤漆金属材质，设置了合适的清漆层厚度与高光参数，还原烤漆的温润光泽；传动曲轴、连杆、安装底座采用灰色铸铝材质，调整了表面颗粒度与漫反射参数还原铸造金属的哑光质感；换热管路采用黄铜材质，设置了合适的金属度与轻微做旧效果，还原铜质管路的使用质感；端部飞轮采用黄色工程塑料材质，调整了塑料的漫反射与低反射属性，区分金属与非金属部件的视觉差异。设计过程中围绕斯特林循环的工作原理进行结构匹配，将置换活塞与动力活塞的相位差设置为符合Beta型结构的90度，通过曲柄连杆机构的尺寸参数匹配实现活塞行程的合理设计，冷热端换热区域分别设置了密集散热鳍片与密封换热腔体，保障模型在结构层面符合空气工质斯特林电机的工作逻辑，整体装配关系清晰，可直接用于运动仿真演示、结构原理教学以及3D打印验证制作，各零件可单独导出用于工程图生成与加工参考。
