V型八缸内燃机内部结构三维建模作品

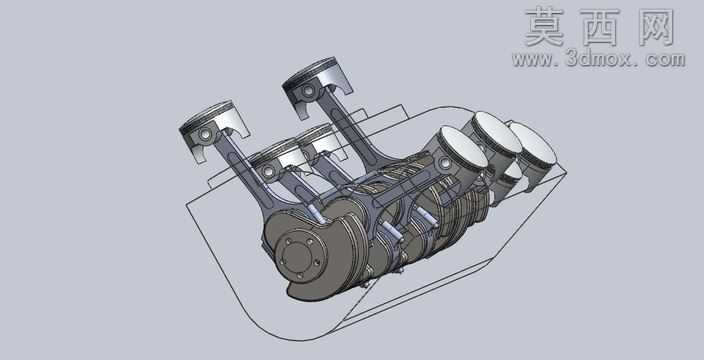

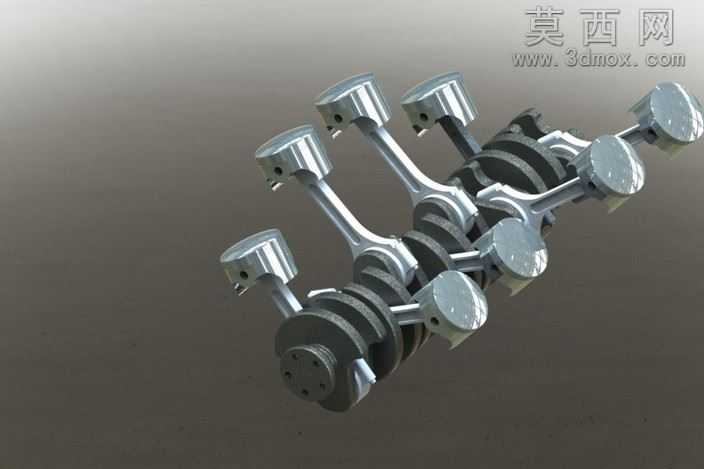

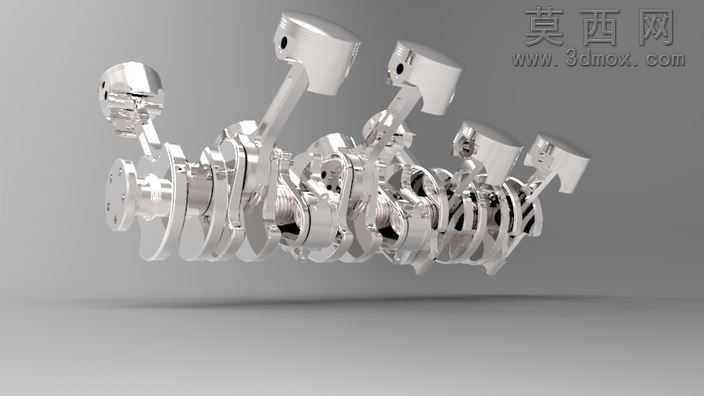

本作品为V型八缸发动机的三维结构建模成果，建模过程围绕发动机核心运动机构的还原展开，首先梳理V8发动机的经典布局逻辑，即两列气缸呈V型夹角排布，通过共用一根曲轴输出动力，在建模初期先完成整体布局的基准搭建，确定曲轴回转中心、各气缸中心线的空间位置关系，保证八组活塞连杆组件的运动行程完全统一，避免出现运动干涉问题。建模过程中针对核心部件做了精细化还原：曲轴部分按照真实发动机的曲拐排布逻辑建模，对应八个连杆轴颈的相位角严格匹配V8发动机的点火间隔要求，主轴颈与曲拐的过渡圆角、平衡重的轮廓都做了还原，保证结构符合实际力学设计逻辑；活塞组件部分还原了活塞顶面、活塞环槽、活塞销座的结构，活塞裙部的轮廓做了适配气缸壁的弧度处理，保证虚拟装配状态下活塞与气缸壁的配合关系符合真实工况；连杆部分还原了连杆大头、连杆杆身、连杆小头的结构，大头的剖分结构、连杆螺栓的安装位都做了细节呈现，准确还原连杆连接活塞与曲轴的传动关系。在装配逻辑搭建上，严格按照发动机实际装配流程完成组件配合，先将曲轴定位在缸体的主轴承座位置，再依次完成连杆与曲轴连杆轴颈的装配、活塞与连杆小头通过活塞销的连接，最后将活塞对应装入各气缸套内，所有配合关系都按照机械设计的公差要求设定，保证模型可以直观呈现曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的核心原理。材质设置上，针对不同部件的实际材质做了区分：曲轴、连杆等承载部件赋予金属钢材质，调整金属粗糙度与反光参数还原锻钢部件的哑光金属质感；活塞部件赋予铝合金材质，呈现更轻质的金属视觉效果；缸体部分做了半透明的线框与实体结合的显示处理，既可以直观展示内部曲柄连杆机构的完整布局，又能保留缸体的轮廓边界，方便观察内部组件的空间位置关系。渲染阶段采用柔和的均匀布光，避免金属部件出现过强的反光遮挡结构细节，视角选择斜向等轴测视角，可同时观察到V型排布的两列活塞、完整的曲轴结构以及连杆的连接状态，清晰展示V8发动机紧凑的布局特点与核心运动部件的配合关系。整个建模过程以还原机械结构原理为核心，没有添加冗余的装饰性结构，所有可见结构都对应真实V8发动机的核心组成部分，可用于直观展示内燃机的工作原理与内部构造。
