三轴龙门式自动打磨执行机构设计

这套三轴龙门式打磨执行机构，主要面向中小尺寸金属、非金属工件的平面、规则曲面磨削工序，常见于五金零件去毛刺、压铸件表面整平、注塑件飞边清除、焊接件焊道打磨这类需要稳定接触压力的加工场景，相比人工手持角磨机、砂纸机的作业方式，能把单工位的作业一致性提升一个量级，避免人工施力不均导致的过磨、漏磨问题，也能减少磨削粉尘、磨具碎裂对操作人员的职业伤害。

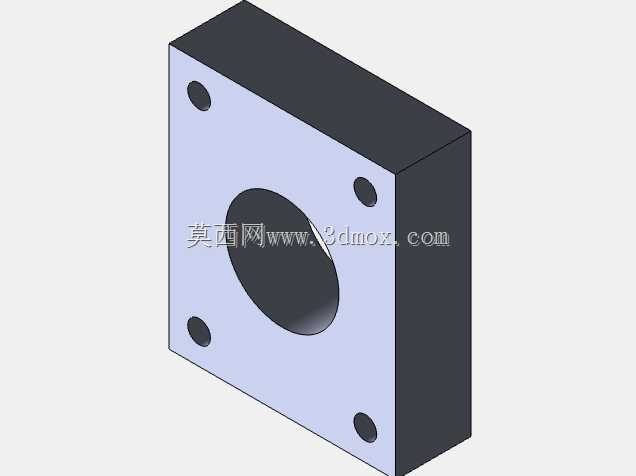

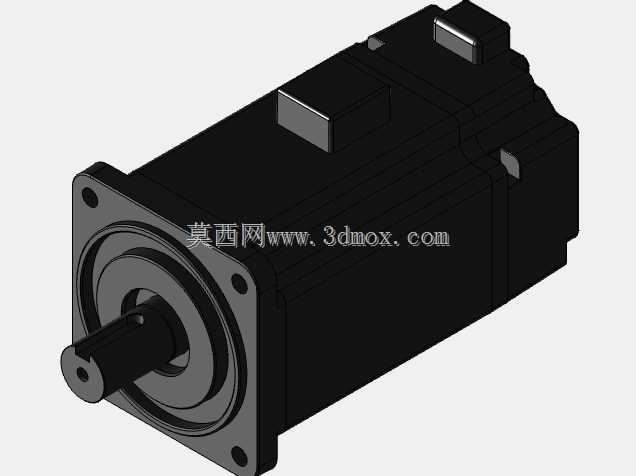

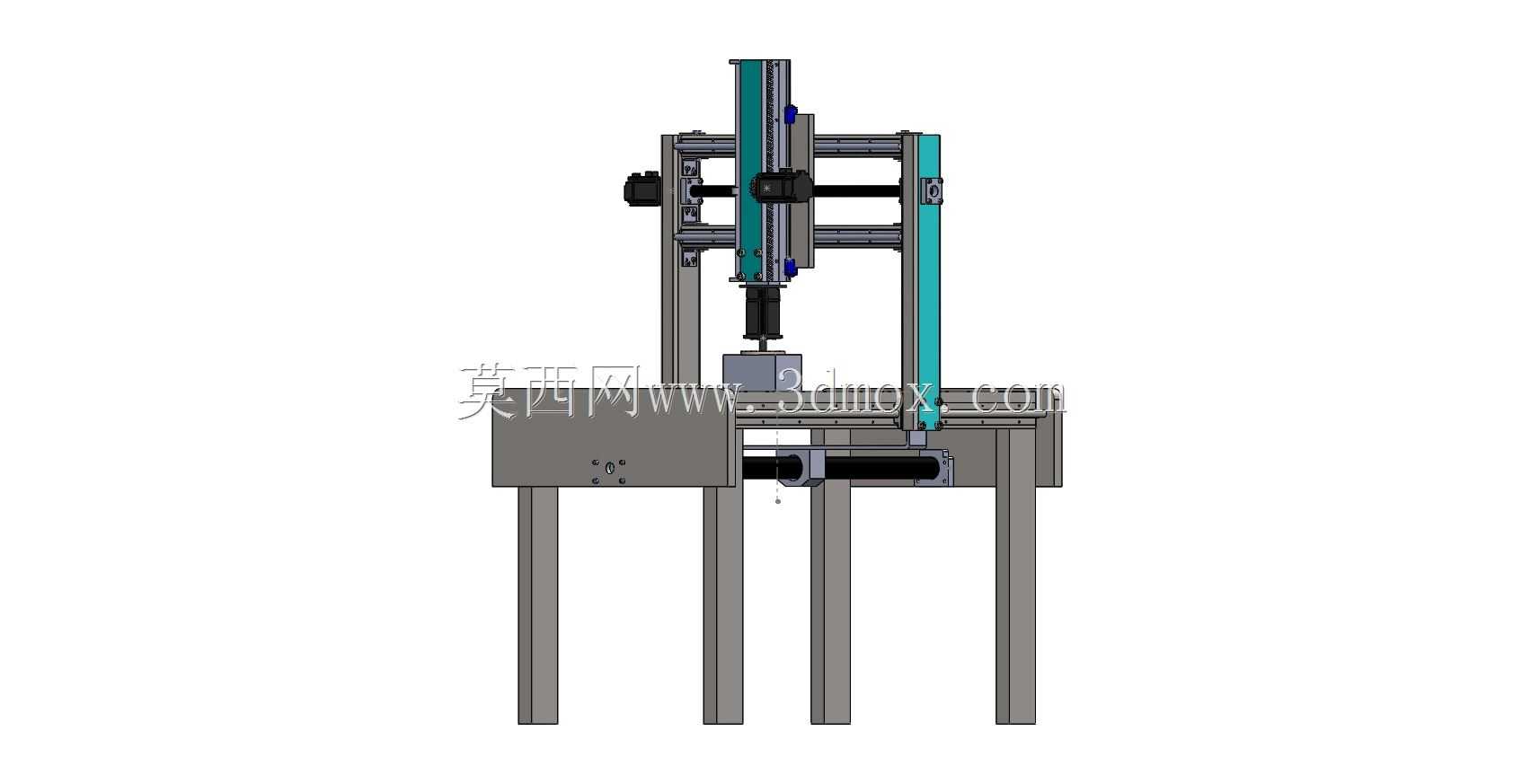

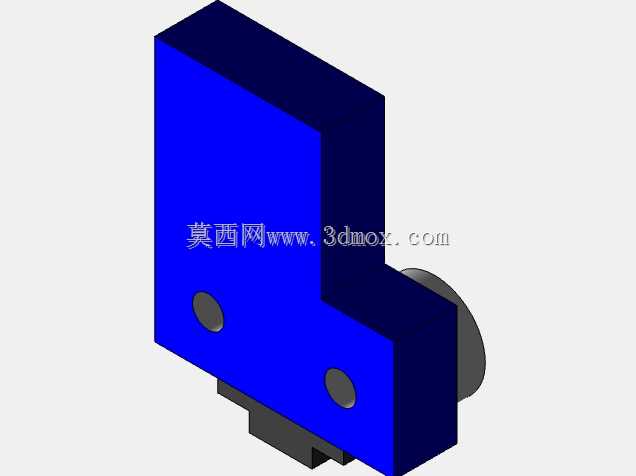

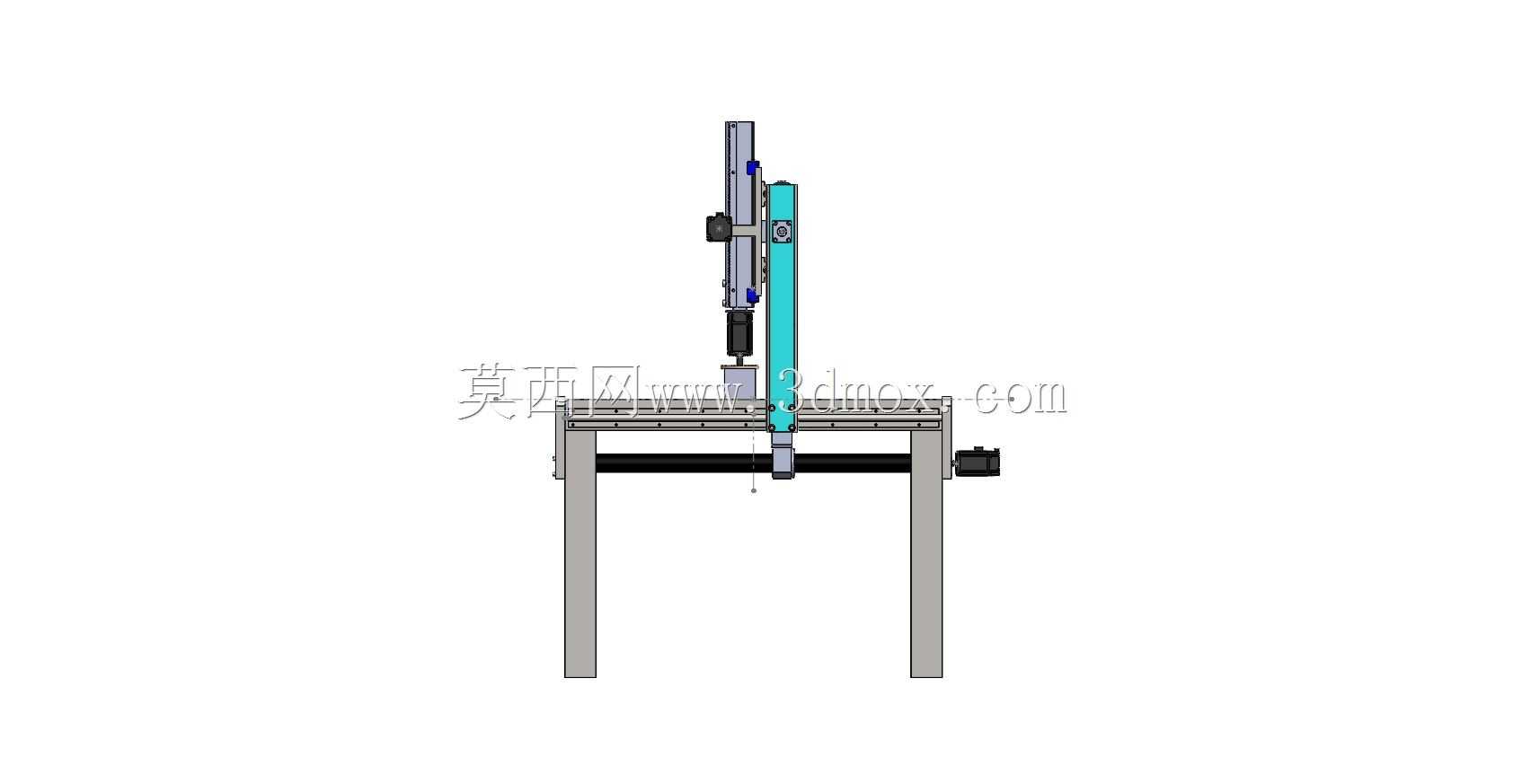

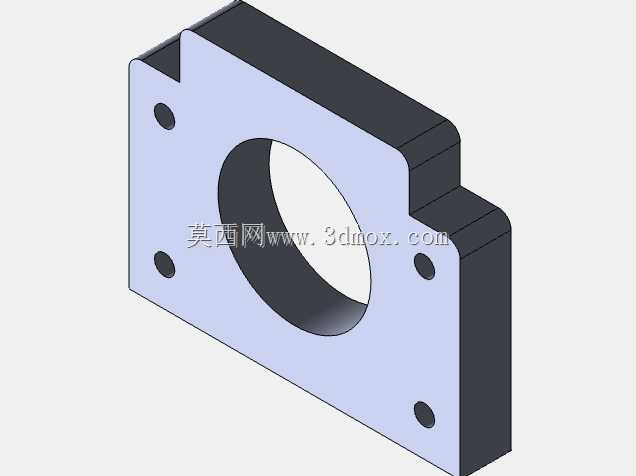

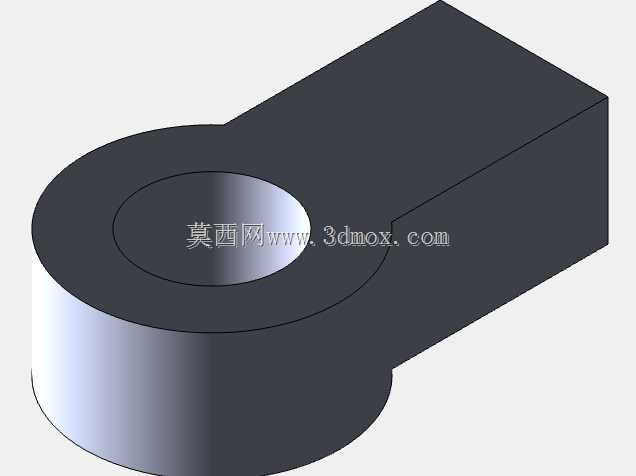

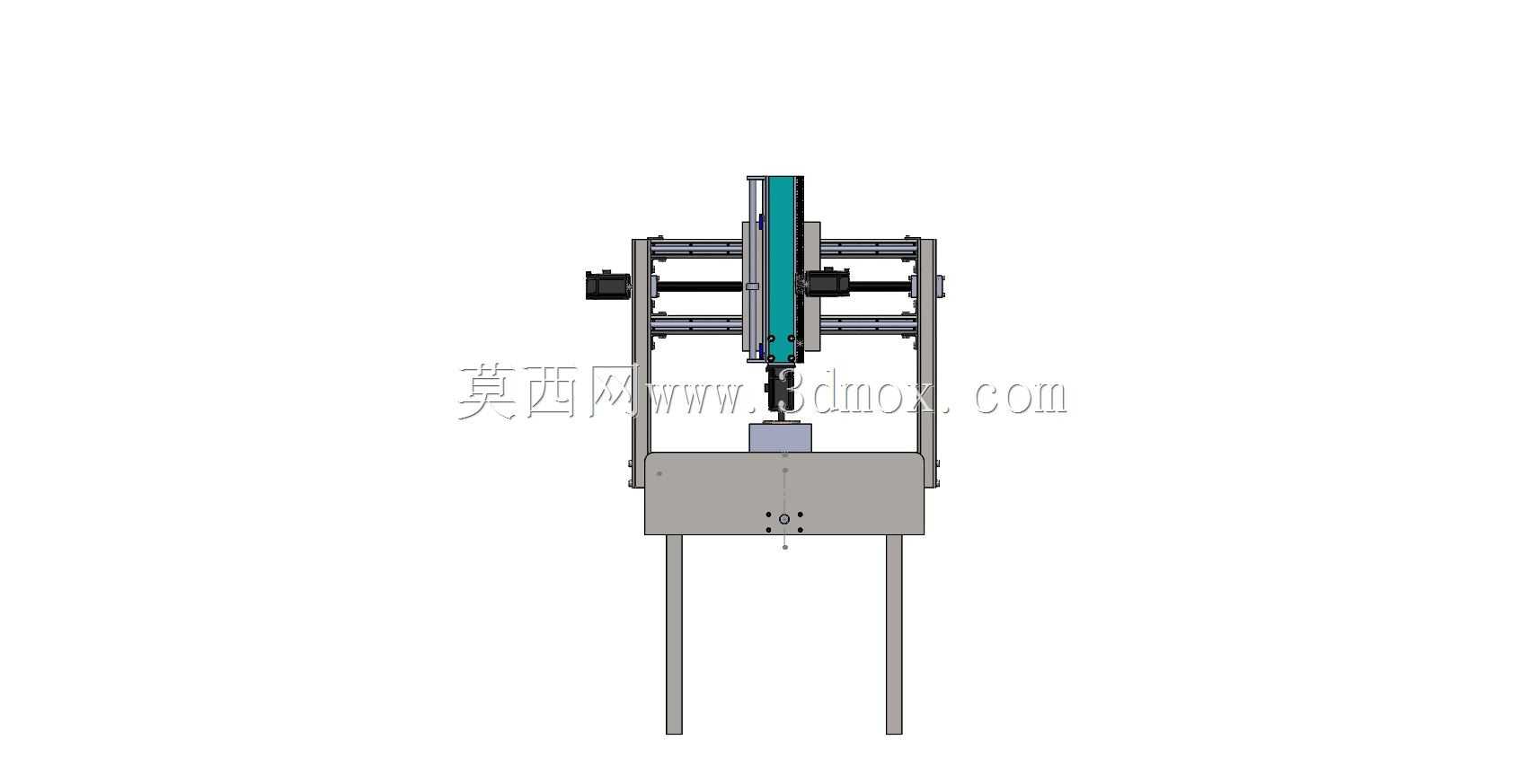

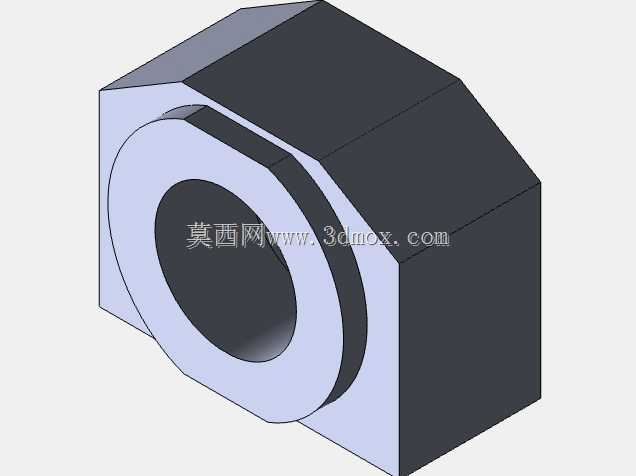

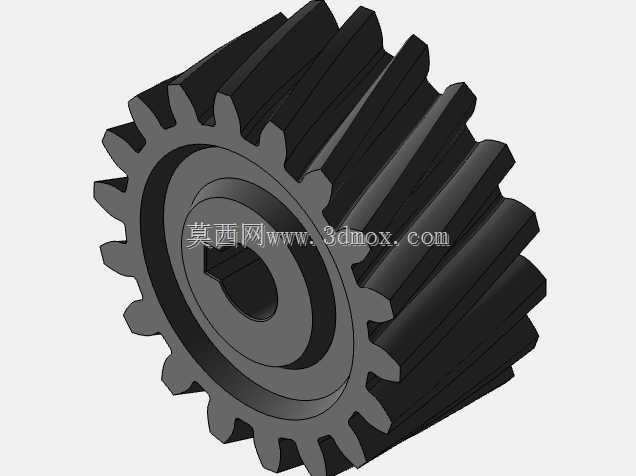

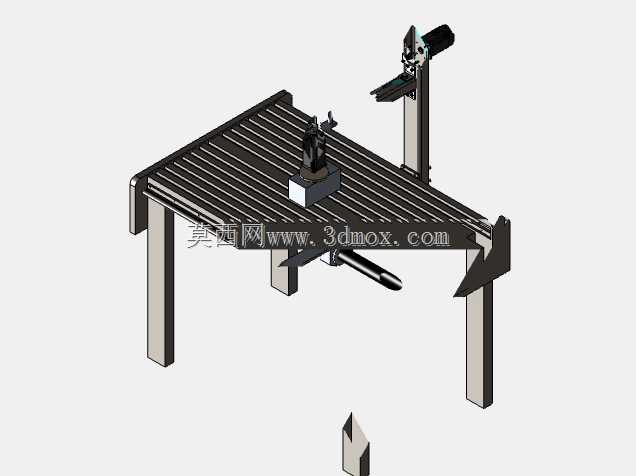

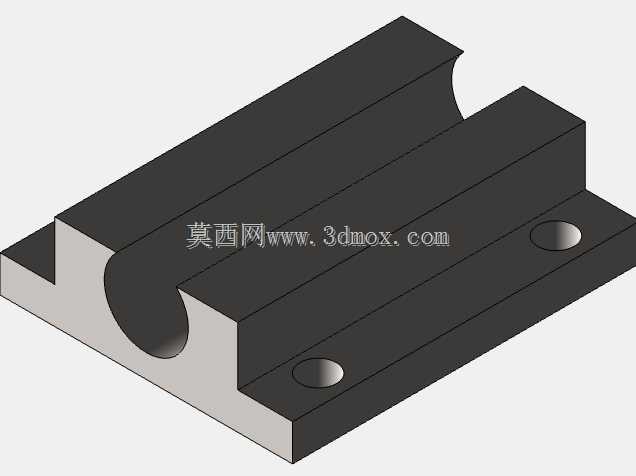

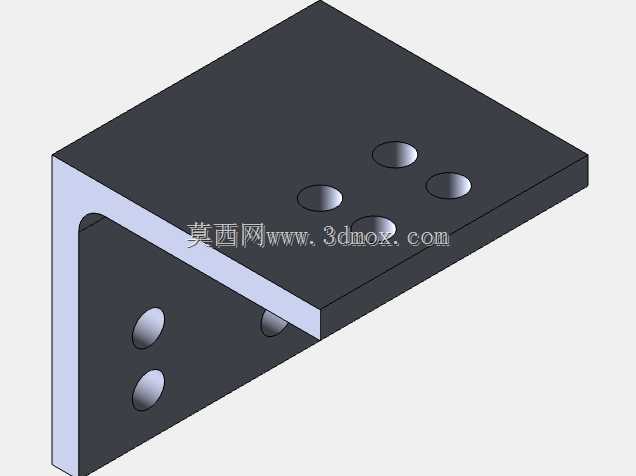

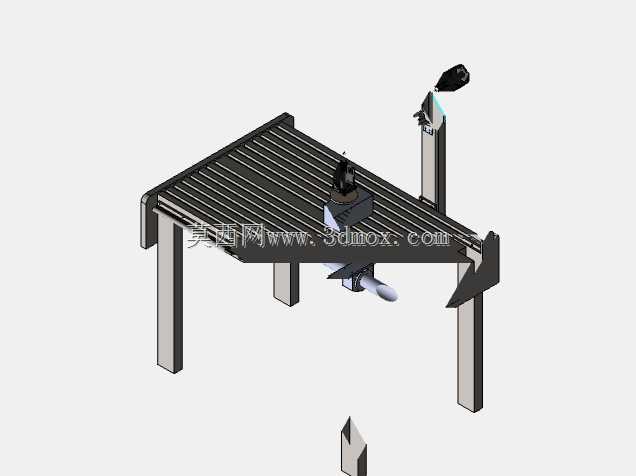

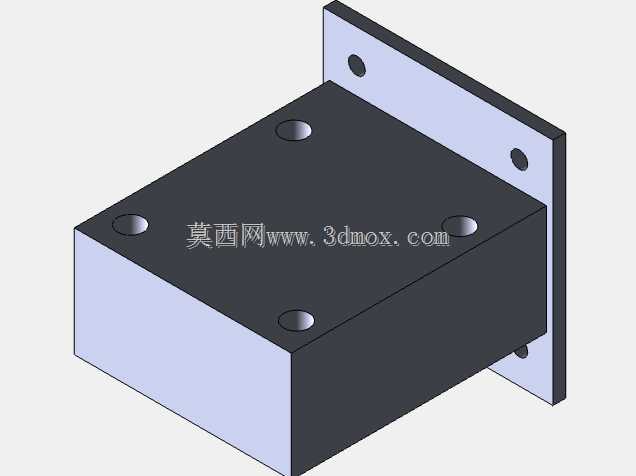

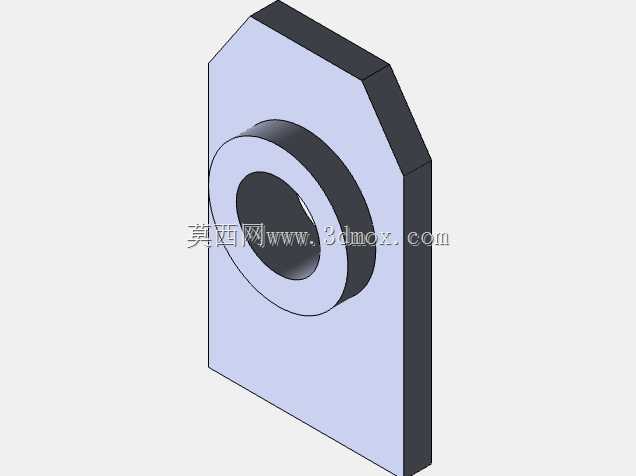

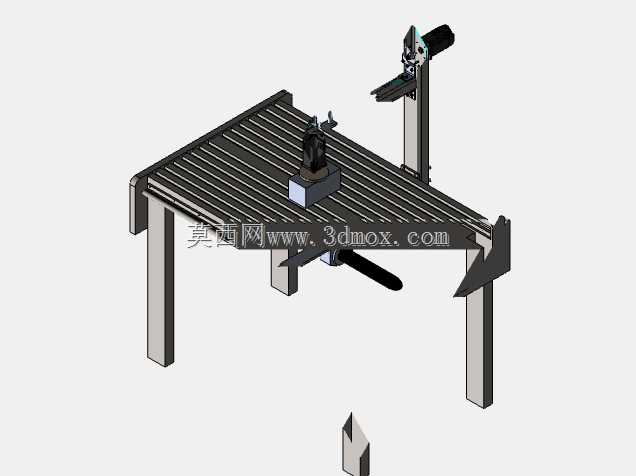

从结构布局来看，整体采用落地式方管焊接机架作为承载基础，四根立式支腿通过底部的安装孔可直接固定在车间混凝土地面或者设备安装平台上，机架上方的横梁承载X轴传动组件，采用双直线导轨搭配滚珠丝杠的传动形式，导轨跨距经过受力核算，能避免滑台移动到行程端点时出现的倾覆力矩，滑台搭载的Z轴组件同样采用线性导轨导向，搭配伺服电机驱动的进给结构，可根据磨头的磨损量、工件的实际高度差实时调整进给深度，Y轴传动组件布置在机架下部的工作台安装位，负责带动工件或者磨头做前后方向的进给，三个轴的运动行程可根据常见加工工件的尺寸范围做适配调整，常规版本的X轴有效行程覆盖800mm、Y轴覆盖500mm、Z轴覆盖300mm，可满足大部分小型结构件的打磨作业范围需求。

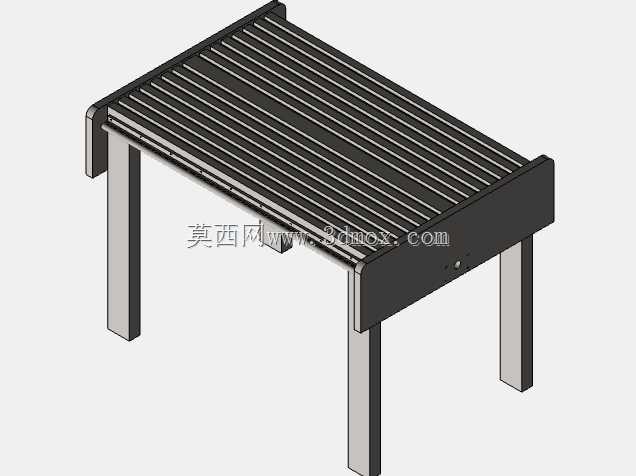

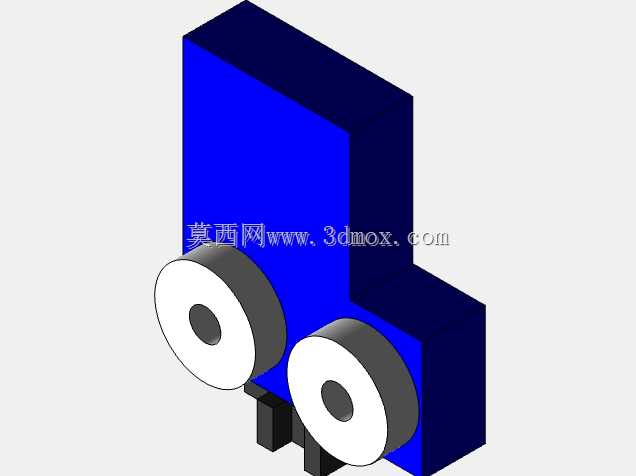

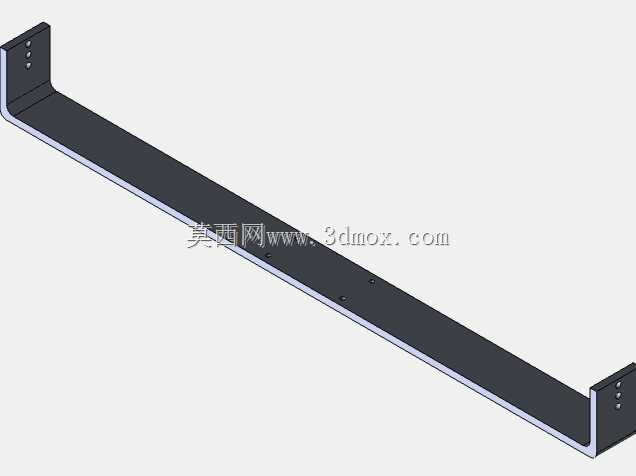

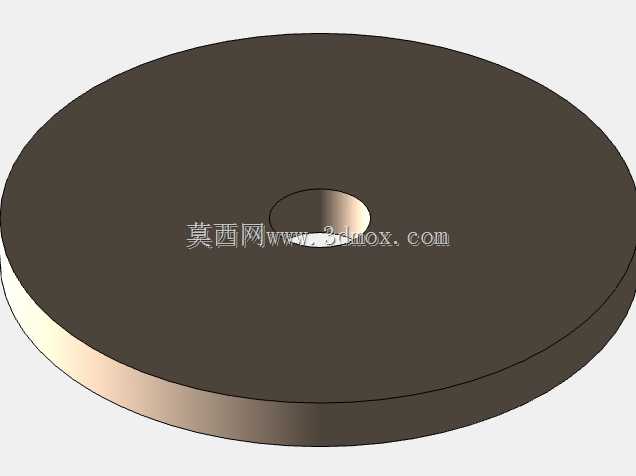

设计过程中优先考虑了打磨作业的受力特性，磨削过程中磨头与工件接触会产生持续的径向反作用力，因此所有导轨的安装基准面都做了铣削加工处理，保证装配后的直线度与平行度公差控制在0.02mm/1000mm以内，避免运动过程中出现卡滞、抖动的问题。Z轴末端的磨头安装座预留了标准的装夹接口，可适配气动打磨头、电动砂轮磨头、砂带磨头等不同类型的执行末端，用户可根据加工材质、磨削余量的不同快速更换磨具。传动部分的丝杠、导轨都配备了可伸缩的防尘防护罩，能阻挡打磨产生的金属碎屑、粉尘进入传动副内部，延长核心传动部件的维护周期，机架的焊接位置都做了去应力退火处理，避免长期受交变载荷作用出现结构变形，影响加工精度。

安装边界方面，整套机构的整体占地尺寸约为1200mm*900mm，设备总高度约1800mm，安装时需要在设备周边预留不小于600mm的操作维护空间，方便更换磨具、调整工件装夹位置、日常检修传动部件。电气走线全部采用拖链收纳，避免运动过程中电缆被拉扯、磨损，拖链的弯曲半径满足电缆最小弯曲半径要求，可保证长期往复运动下电缆的使用寿命。工作台面预留了T型槽安装位，可搭配通用平口钳、定制工装夹具来固定不同外形的工件，不需要额外改造工作台结构。

在实际应用中，这套机构可单独作为打磨工位使用，也可接入自动化生产线，搭配上下料机械手实现无人化加工，三个轴的运动参数可通过控制系统单独调整，可根据不同工件的加工工艺设置不同的进给速度、磨削深度，比如针对铝合金这类软质金属，可适当提高进给速度、减小单次磨削深度，避免工件表面出现烧伤；针对钢材焊道打磨，可适当降低进给速度、提高Z轴的进给刚性，保证焊道打磨后的平整度。机构的龙门式结构相比悬臂式打磨设备，整体刚性更强，可承受更大的磨削载荷，加工过程中的振动更小，能获得更好的表面加工质量，同时结构的维护成本更低，所有传动部件都采用标准件，损坏后可快速更换，不需要定制特殊配件。
