SMT生产线PCB弹匣式下料卸载设备

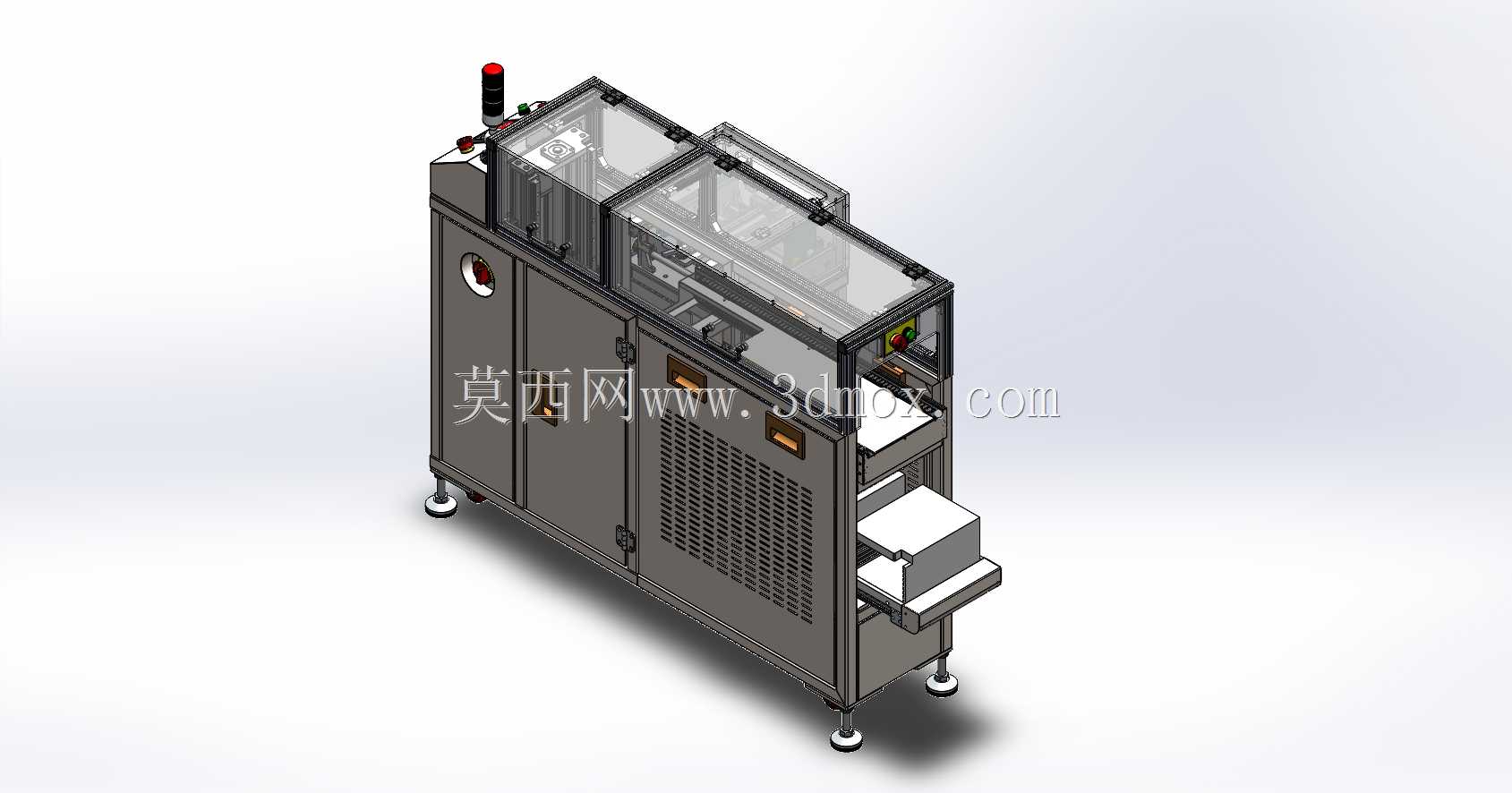

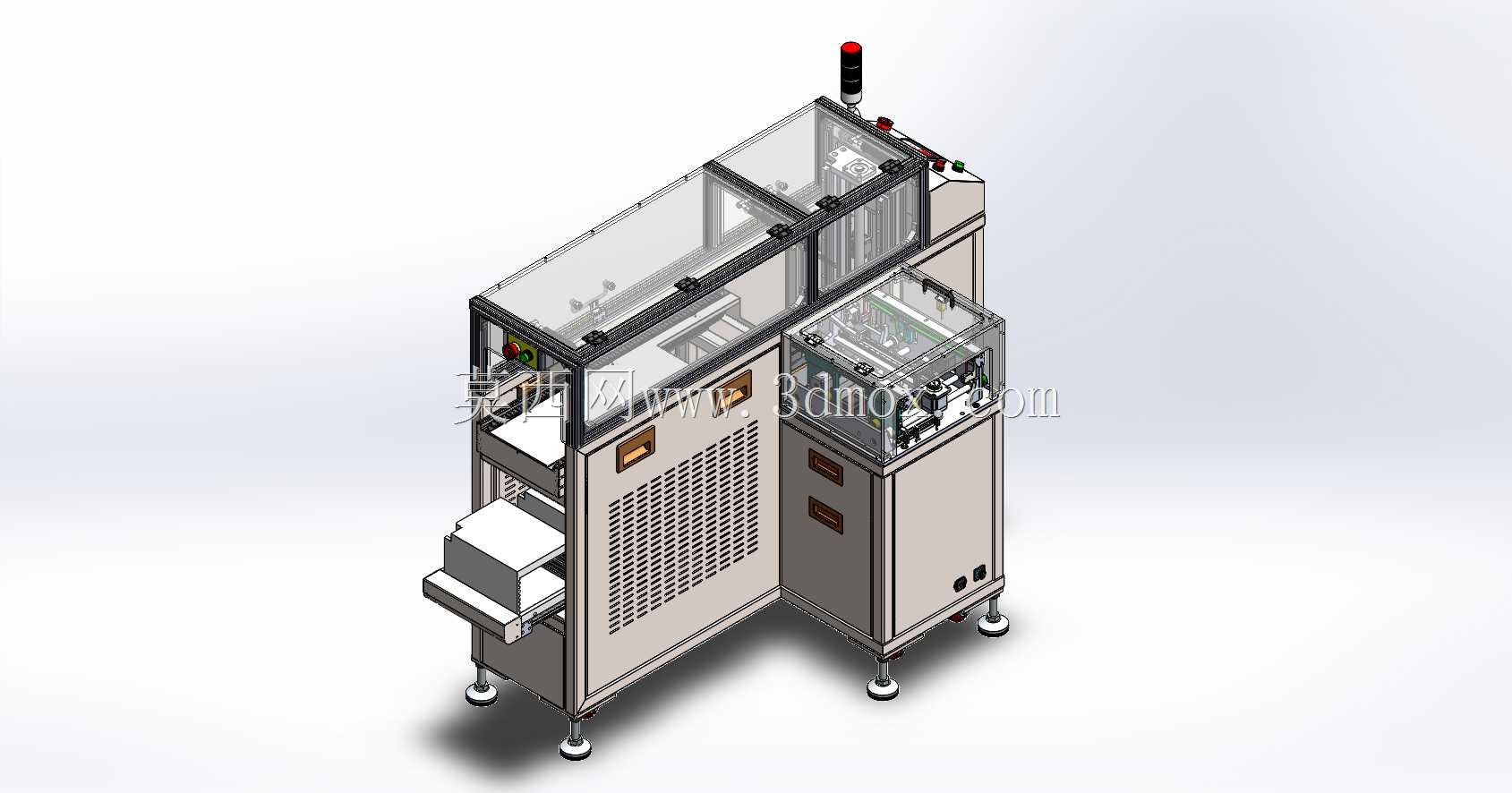

　　在表面贴装技术（SMT）的全流程产线布局中，PCB板完成前段印刷、贴片、回流焊、检测等工序后，需要将流转在轨道上的成品PCB有序收纳至标准弹匣内，完成整线的下料收板作业，这款卸载设备正是针对该工位的作业需求开发的专用自动化单元，可直接对接SMT产线末端的输送轨道，无需额外增设过渡接驳机构即可完成板件的承接与收纳。从设备的实际作业逻辑来看，其核心功能是实现PCB板的自动承接、定位、逐片送入弹匣堆叠，替代传统人工收板过程中容易出现的板件划伤、元器件磕碰、堆叠错位等问题，尤其适配小批量多批次的柔性生产场景，可兼容不同厚度、不同尺寸的PCB板件，弹匣更换过程无需复杂调试，操作人员仅需将空弹匣放置到指定仓位，设备即可自动识别弹匣位置并调整送板行程。在结构设计层面，设备采用分体式模块化布局，左侧为板件接驳与送进机构，集成了皮带输送、板件到位检测、侧定位挡停组件，可根据PCB的宽度快速调整导向轨间距，调整过程采用刻度标识配合锁紧手柄，无需借助专用量具即可完成适配；右侧为弹匣升降存储仓位，搭载伺服升降模组，可根据每送入一片PCB的厚度精准控制升降步距，保证板件平稳落入弹匣卡槽内，避免板件自由下落造成的元器件损伤。

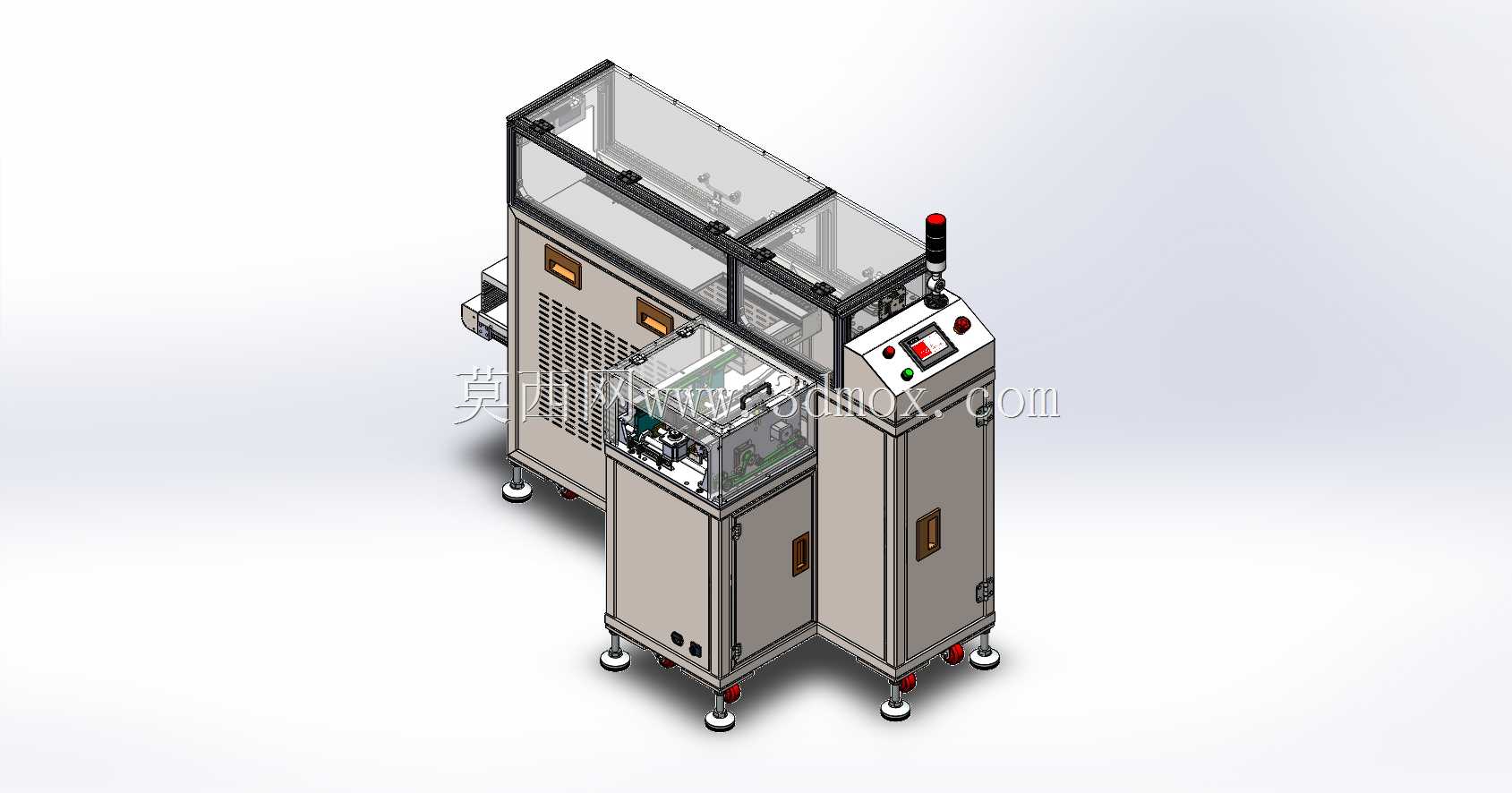

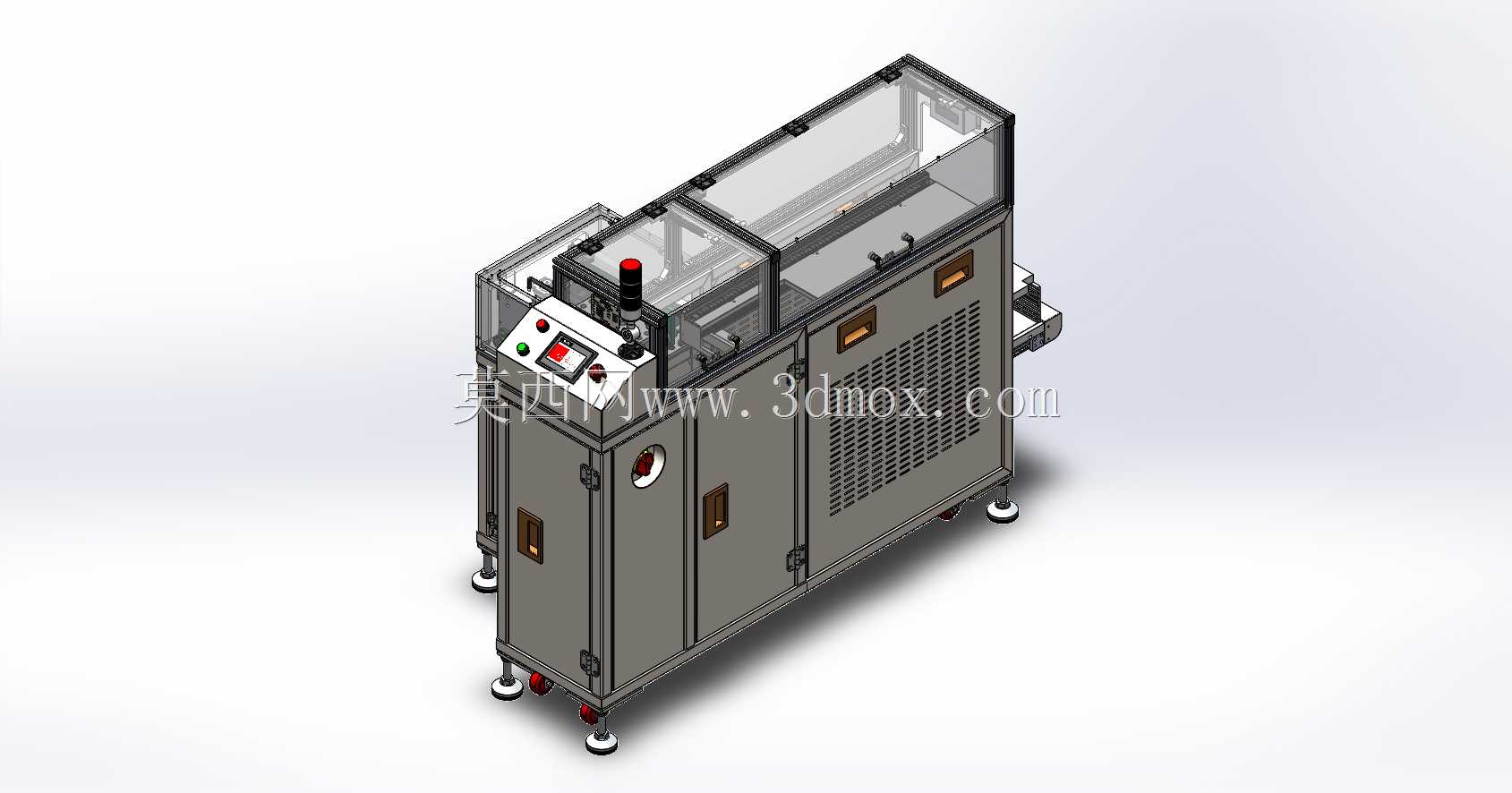

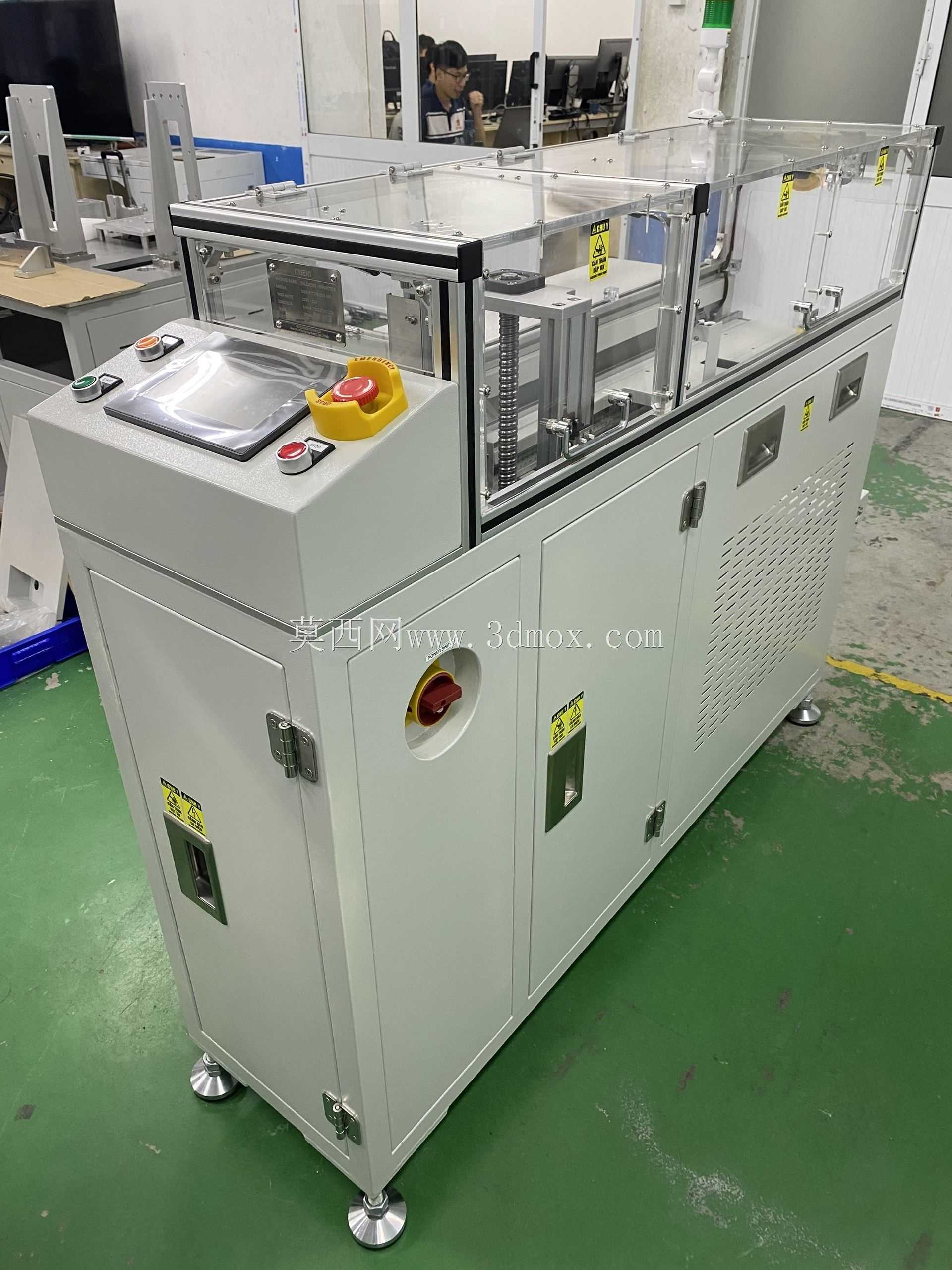

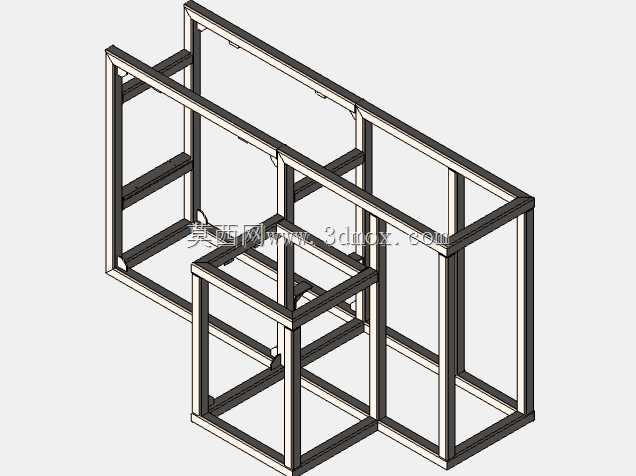

　　设备的机架主体采用工业铝型材搭配钣金封板搭建，底部配置可调节脚轮与支撑脚杯，既方便产线布局调整时的设备移位，也可在安装就位后调平设备，保证输送轨道与上下游设备的对接平面度，设备整体的安装边界预留了足够的维护空间，后侧封板设置可拆卸检修门，方便日常对内部传动组件、电气元件的维护保养，正面的操作面板集成了启动、停止、急停按钮与状态指示灯，顶部设置三色报警灯，可实时反馈设备运行、缺料、故障等状态，操作人员在产线巡检过程中可快速识别设备运行状态。

　　考虑到SMT车间的洁净度要求，设备的所有传动部件均采用低发尘的设计，皮带选用防静电材质，避免静电对PCB板上的精密元器件造成损伤，板件接触部位均做倒角与防静电喷涂处理，防止刮伤板件表面的阻焊层与焊盘。设备的控制逻辑预留了与上下游设备通讯的IO接口，可实现整线的联动控制，当上游设备送出PCB板时，卸载设备自动启动输送机构承接板件，当弹匣装满后自动发出满料信号，提醒操作人员更换空弹匣，整个作业过程无需人工持续值守，可大幅降低收板工位的人工劳动强度，同时提升收板作业的一致性与效率。

　　在结构建模过程中，所有铝型材的连接位置、钣金件的折弯工艺、传动组件的安装公差都按照实际加工装配要求做了还原，脚轮的安装高度、操作面板的倾斜角度都参考了人机工程学要求，保证操作人员在站立操作时可轻松触及所有按钮，观察状态指示灯的视角也无遮挡，设备的外罩采用透明亚克力与钣金组合的形式，既可以防护内部运动部件避免人员误触，也可以直观观察内部的板件输送与收纳状态，方便异常情况的快速排查。
