ABS塑料粉碎研磨设备传动结构

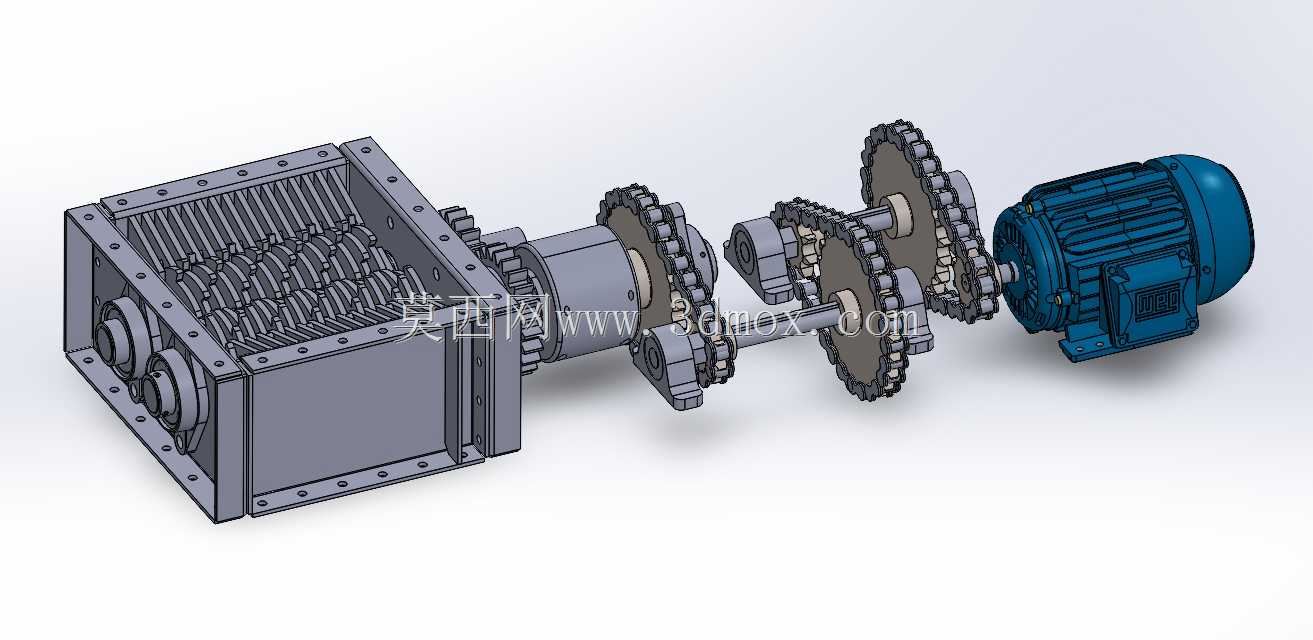

这套塑料粉碎研磨设备的三维结构，核心针对ABS类硬质塑料的回收破碎工序设计，在废塑料资源化处理、注塑边角料回用、塑料制品厂废料处理场景中适配性极强。整套传动链路从驱动端的异步电机出发，通过多组链轮链条组件实现动力分流与扭矩放大，最终传递到破碎腔内部的双轴刀辊结构，完成对投入物料的剪切、撕扯、挤压破碎作业。

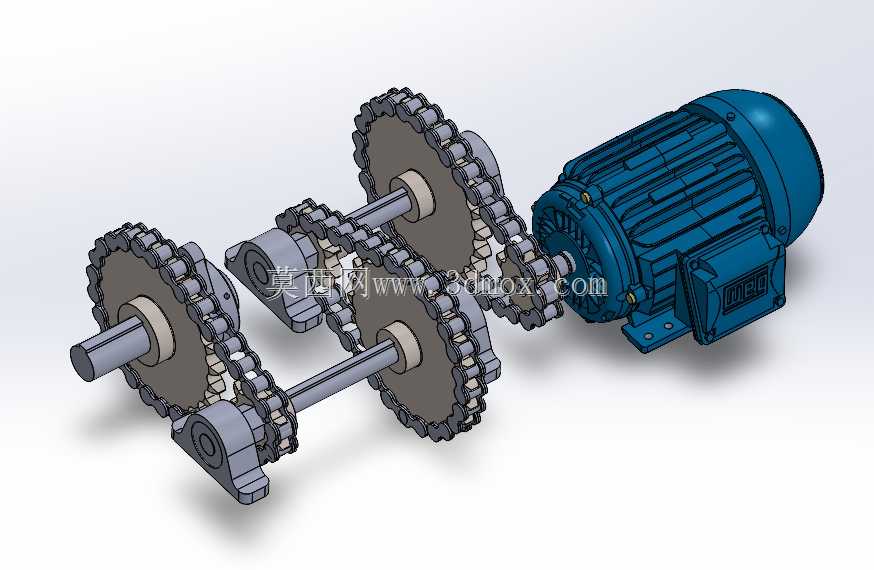

从结构设计逻辑来看，驱动电机采用卧式法兰安装形式，输出轴端通过链轮组实现第一级减速，相比齿轮传动，链传动在这类重载、有冲击载荷的破碎工况下，具备更好的过载缓冲能力，同时安装精度要求更低，后期维护更换链条链轮的成本远低于齿轮箱结构。中间传动轴系设置了多组支撑轴承座，每段轴的跨距都经过载荷校核，避免长轴传递大扭矩时出现挠曲变形，影响链轮啮合精度与轴承使用寿命。链轮采用双排滚子链配套设计，相比单排链能承受更大的传动扭矩，适配破碎作业中卡料带来的瞬时冲击载荷，减少断链故障概率。

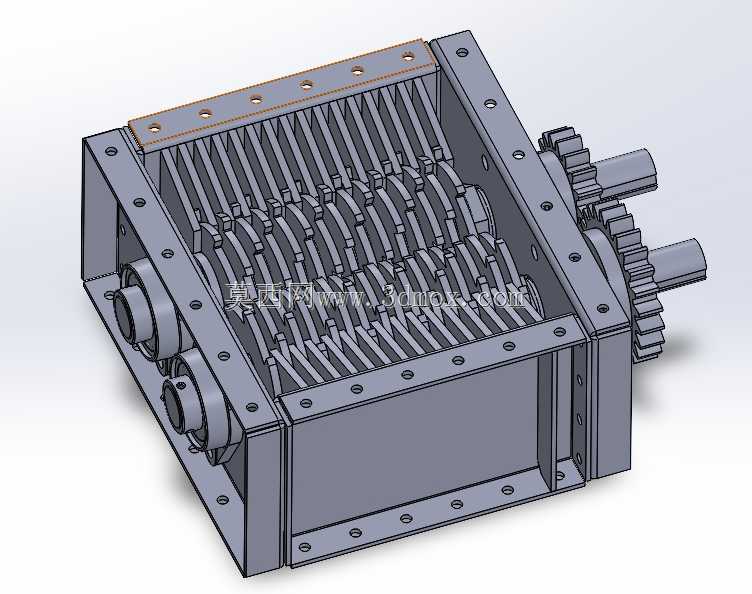

破碎腔部分采用箱式焊接结构，内壁设置有耐磨衬板安装位，可根据处理物料的磨耗特性更换不同硬度的衬板，延长腔体主体的使用寿命。腔体内的两根平行刀辊上交错排布有破碎刀片，刀片采用可拆式螺栓固定结构，磨损后可单独更换单块刀片，无需整体更换刀辊，大幅降低后期运维成本。腔体顶部为敞口进料结构，可配套皮带输送机或人工投料，底部设置筛网安装位，通过更换不同孔径的筛网控制出料粒度，满足不同后续工艺的破碎料粒径要求，适配造粒、改性回用等不同下游工序的原料尺寸需求。

安装边界方面，整套设备的驱动端与破碎腔采用分体式同轴布局，电机底座、中间轴承座、破碎腔主体都设计有统一的地脚安装孔位，可直接固定在混凝土基础或者钢制机架上，安装时需保证各段轴的同轴度误差在允许范围内，避免链轮偏磨、轴承发热等问题。设备整体宽度方向的尺寸以链轮的最大回转半径为边界，安装时需在链轮传动侧预留足够的维护空间，方便后期拆装链条、调整链轮张紧度。进料口上方需预留投料操作空间，出料口下方需匹配接料设备或者输送设备的安装高度，设计时已将破碎腔底部的出料高度做了标准化适配，可对接常规的螺旋输送机或者皮带接料装置。

在功能特性上，这套双轴破碎结构相比单轴破碎机，对大块ABS塑料块、注塑浇口料、废弃塑料壳体的适应性更强，双轴相向转动时能将物料强行拉入破碎腔，不会出现单轴机常见的物料打滑、无法进料的问题。传动链路的张紧结构设计在中间传动轴的轴承座位置，通过调整轴承座的安装位置即可实现链条张紧度的调节，无需额外增加张紧轮，简化了结构的同时减少了故障点。所有旋转部件的外侧都预留有防护罩安装位，实际投产时可加装钣金防护罩，避免传动部件外露带来的安全隐患，同时减少粉尘对链轮链条的磨损。

从建模细节来看，所有配合面都按照实际加工公差做了结构预留，轴承与轴、轴承与轴承座的配合尺寸符合机械设计标准，链轮的齿形参数匹配标准滚子链规格，刀片的安装孔位、螺栓规格都采用标准件设计，方便加工制造时直接采购标准配件，无需定制特殊紧固件。破碎腔的法兰连接面都设计有密封槽，可加装密封胶条减少破碎过程中的粉尘外溢，改善作业现场环境。
