5马力多功能农林物料粉碎研磨设备结构

　　这款5马力规格的粉碎研磨设备，主要面向农林废弃物处理、小型生物质加工、农牧场草料预处理以及小型制糖作坊的原料粗碎场景设计，可覆盖直径3cm以下枝桠材、晾晒后农作物秸秆、含水率15%以内的干草类物料、块状糖料初碎等多种作业需求，适配个体农户、小型加工点、村级生物质收集点的小规模作业需求，无需复杂配套基建即可完成安装投用。从结构设计逻辑来看，设备采用立式集成布局，上部为倾斜式进料仓，仓口设置翻盖式防护结构，作业时翻盖可阻挡物料飞溅，同时预留观察窗口方便操作人员实时查看仓内破碎进度，进料仓内壁做了倾斜导料角度设计，可依靠物料自重滑入破碎腔，无需额外设置强制喂料机构，简化了整机传动结构，降低了故障发生概率。

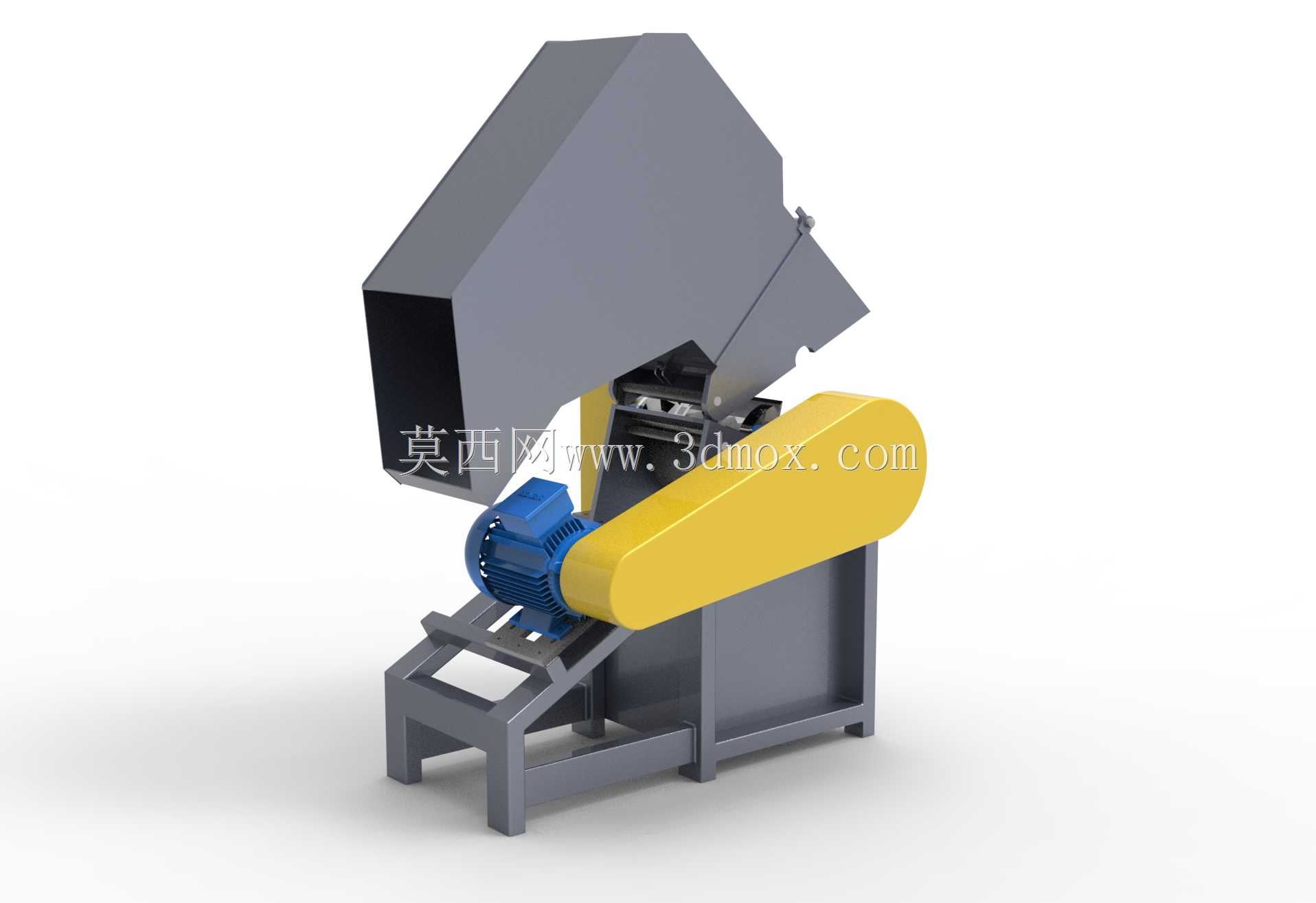

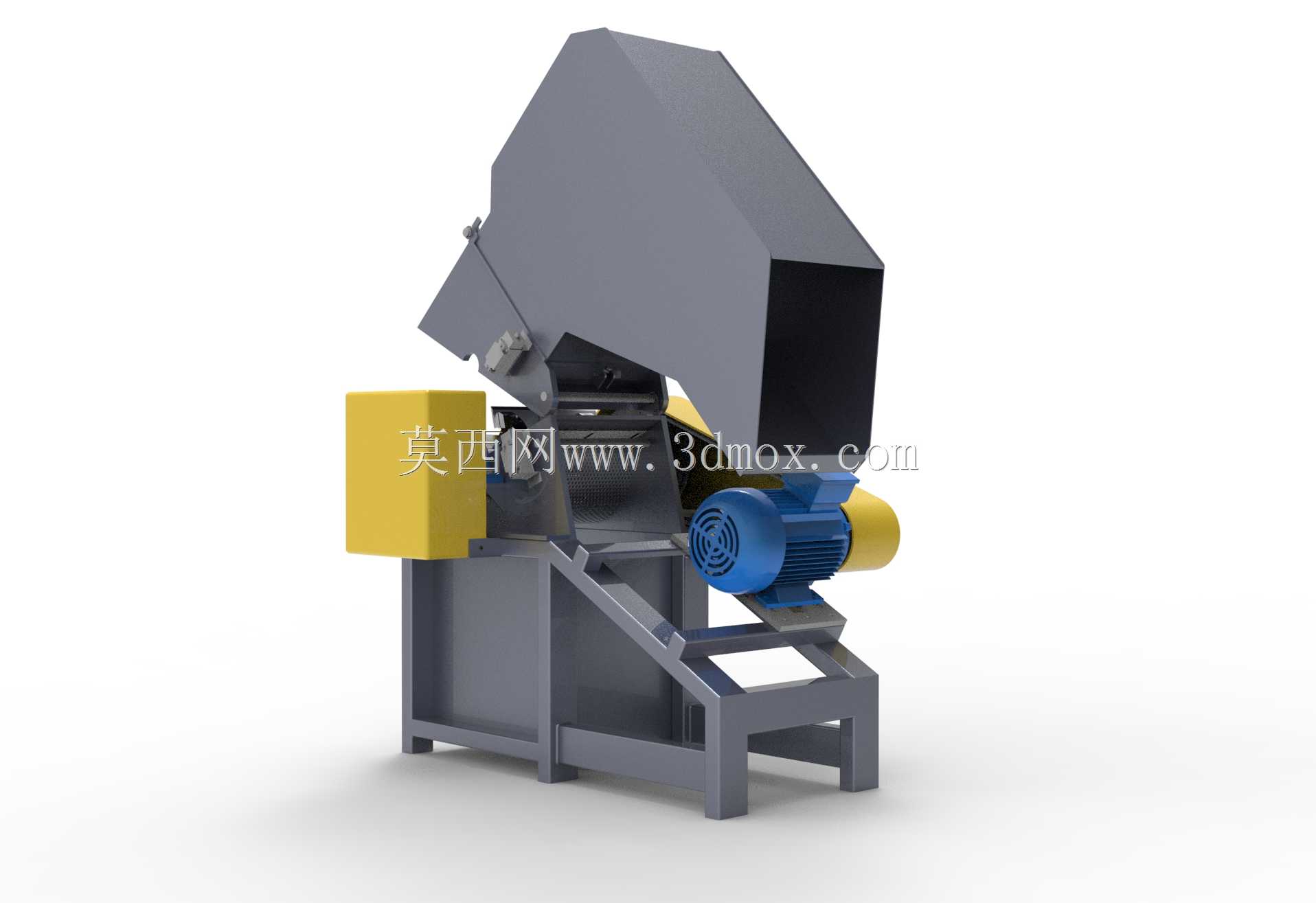

　　破碎腔两侧对称布置传动与防护组件，一侧为带轮传动端，通过V带连接5马力动力单元，带轮外部设置圆弧型黄色防护罩，既符合机械安全防护规范，又能避免作业过程中杂物卷入传动部件；另一侧为腔体侧盖，采用快拆式螺栓固定，日常维护时无需完全拆解机架即可打开侧盖，检查内部锤片、筛网的磨损情况，更换易损件的操作空间充足，单人即可完成常规维护作业。下部机架采用方管焊接框架结构，四条支腿做了加宽落地脚设计，安装时可直接固定在硬化水泥地面，也可配套制作移动轮组实现转场作业，机架下部预留出料空间，破碎后的物料通过腔体底部的筛网孔径控制出料粒度，可根据加工需求更换不同孔径的筛网，适配不同后续加工工序的粒度要求，比如做生物质燃料原料时选用10mm孔径筛网，做草料粗粉饲喂时选用20mm孔径筛网，做糖料初碎时选用8mm孔径筛网即可满足工艺要求。整机外形尺寸控制在长1200mm、宽800mm、高1600mm范围内，安装时仅需预留周边300mm的操作维护空间即可，进料仓顶部距离地面高度为1400mm，适配成年人站立作业的喂料高度，无需搭建额外操作平台，降低了配套设施的投入成本。传动系统的带轮中心距经过精准核算，保证V带的包角满足传动效率要求，同时预留了张紧调节行程，长时间使用后V带出现松弛时，可通过调节动力单元的安装螺栓位置完成张紧，无需更换传动部件。

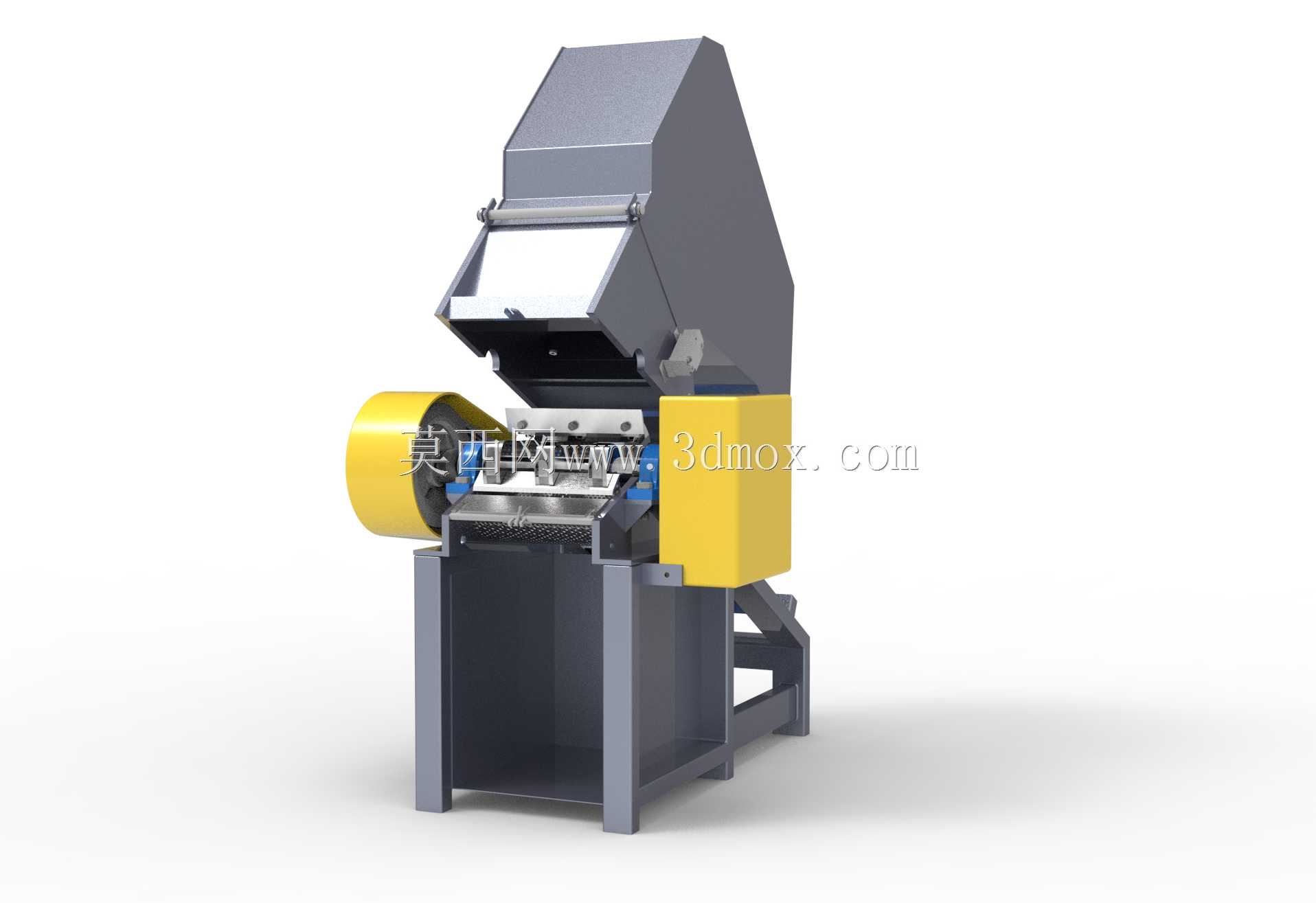

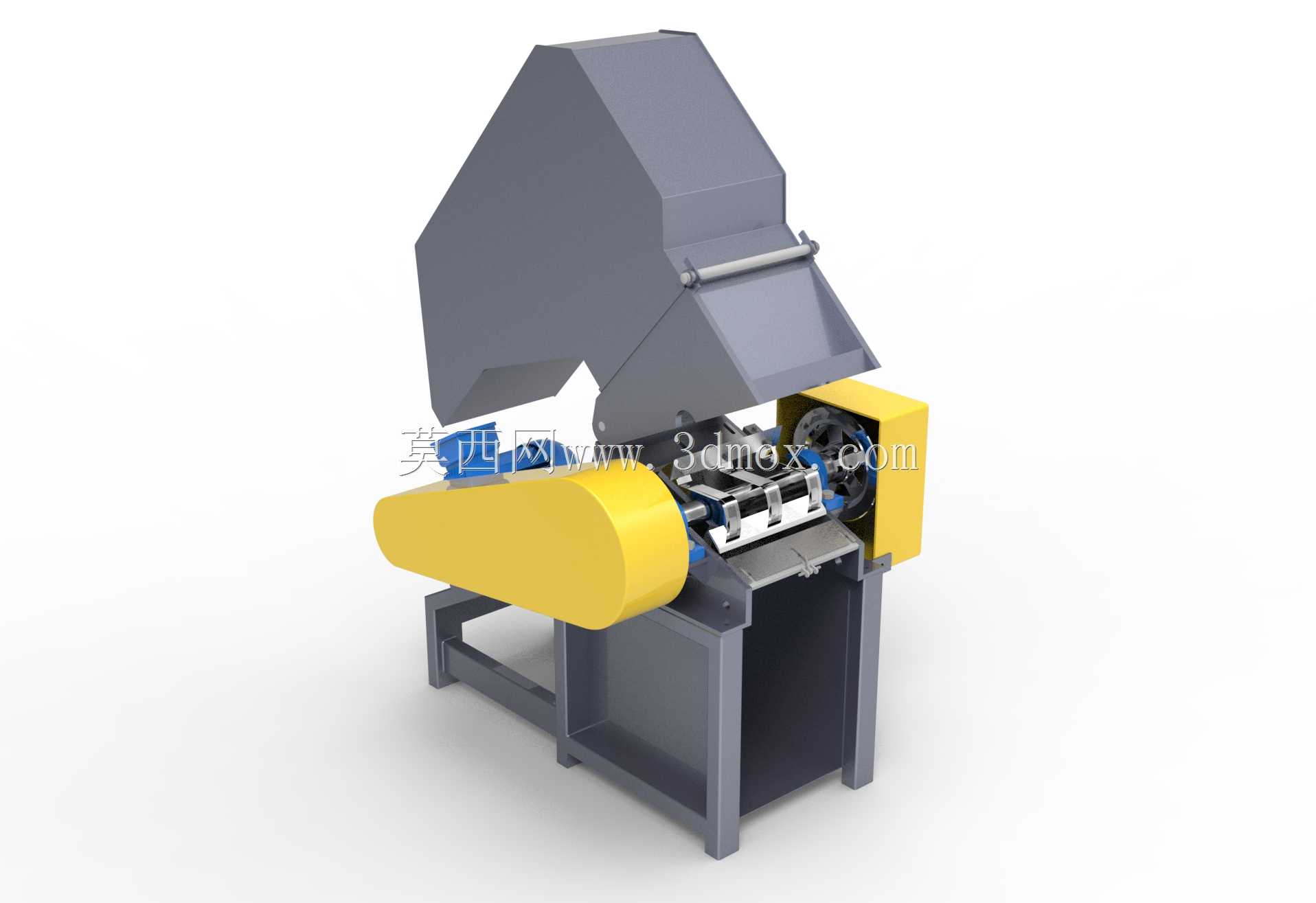

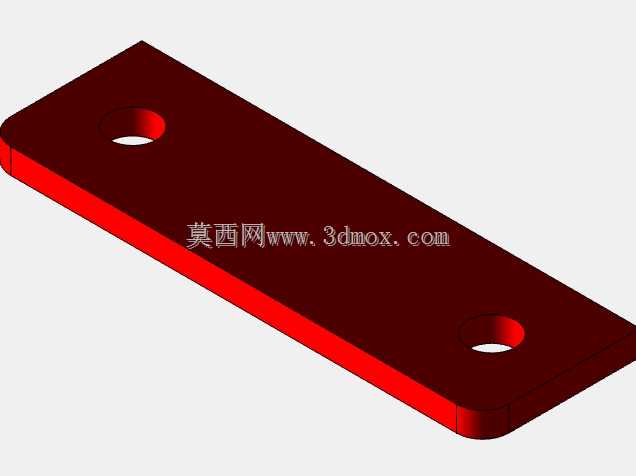

　　破碎腔内部的锤片采用对称交错布置方式，作业时锤片在高速旋转下对物料产生冲击、剪切、研磨的复合作用力，针对纤维类物料的切断效果更好，避免出现长纤维缠绕转子的问题；腔体内部的衬板采用耐磨钢板制作，可承受物料长时间的冲刷磨损，延长腔体的使用寿命，衬板通过沉头螺栓固定在腔体内壁，磨损后可单独更换，无需更换整个腔体结构。设备的出料方向为正面直落式，可直接对接收集袋、小型输送料斗或者周转箱，无需额外设置出料导向机构，简化了出料端的结构，减少了物料堵塞的风险。

　　从建模细节来看，所有焊接位置都做了焊道示意，螺栓连接位置还原了实际的紧固件规格，防护罩的折弯弧度、机架方管的拼接位置都和实际加工工艺保持一致，可直接作为同类小型破碎设备的结构设计参考，也可用于设备加工前的结构干涉检查，提前验证各部件的装配空间是否合理，避免实际加工过程中出现部件干涉、维护空间不足的问题。针对农林作业场景的使用特点，整机的外露部件都做了防锈涂装设计，传动部件的防护等级满足户外露天作业的基本要求，短时间淋雨不会影响设备的正常运行，适合没有固定厂房的小型加工点使用。
