嵌入式全隐藏式橱柜柜门连接铰链结构

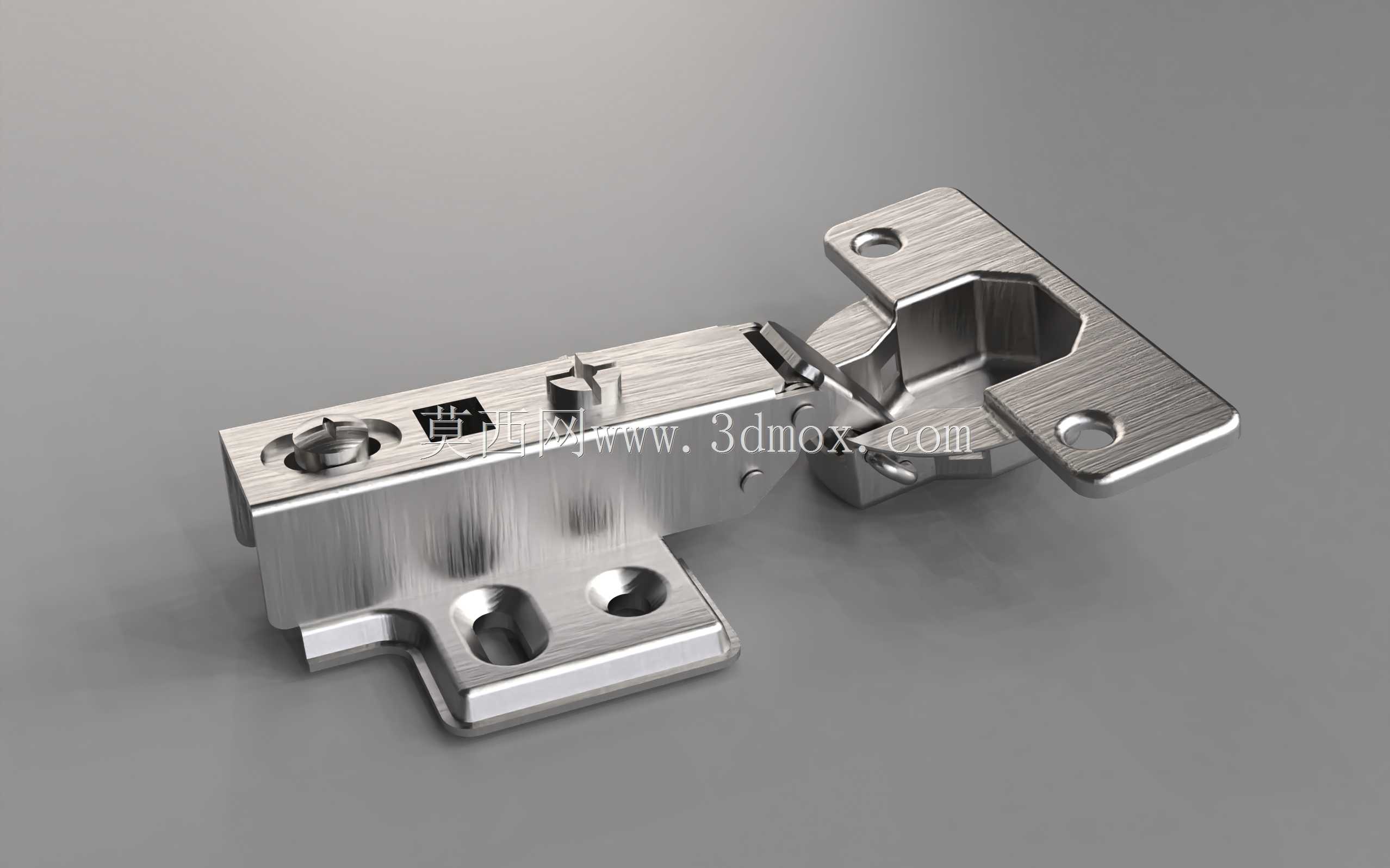

　　日常做柜体结构设计时，柜门连接的铰链选型往往是容易被忽略但直接影响成品使用体验的环节，这款嵌入式全隐藏铰链，主要适配内嵌式安装的橱柜、电气柜柜门场景，区别于传统明装铰链外露底座的结构，安装完成后从柜体外侧完全看不到铰链本体，能满足对外观整洁度要求较高的柜体设计需求。从实际功能来看，这款铰链承担柜门与柜体的转动连接作用，开合过程中能提供稳定的转动阻尼，避免柜门开合时出现晃动、异响，同时自带的调节结构可以在安装完成后对柜门的前后、左右、上下位置进行微调，抵消柜体加工、门板裁切时产生的尺寸误差，保证门板与柜体缝隙均匀，开合无干涉。

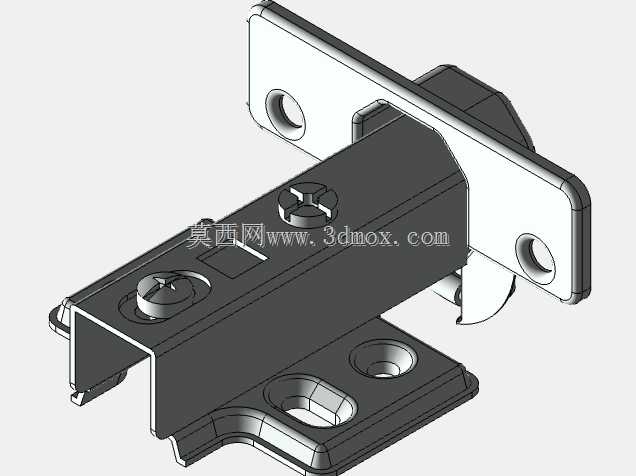

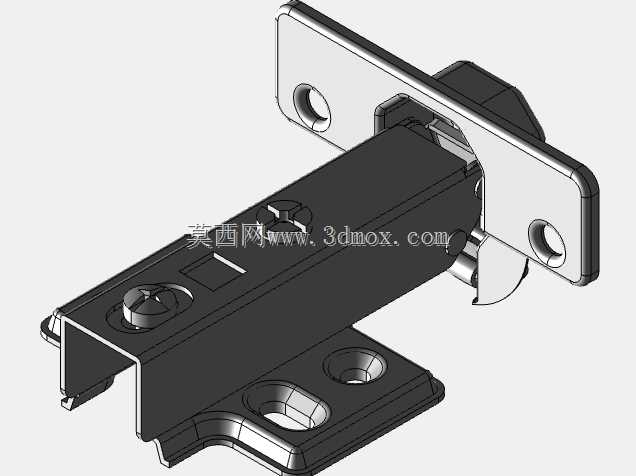

　　设计这款铰链的三维结构时，首先要考虑的是安装边界的适配性，底座部分的安装孔位要匹配常规16-18mm厚度的柜体侧板，固定孔的间距要符合行业通用的安装尺寸，不需要额外在柜体上开非标孔位，方便现场安装工人直接定位打孔；转动臂部分的结构要做避空设计，保证柜门在90度开合过程中，不会与柜体侧板、相邻柜门发生碰撞，尤其是嵌入式安装的场景，门板侧边与柜体侧板的间隙通常只有1-2mm，转动副的运动轨迹必须经过反复校核，避免开合时刮蹭门板漆面。

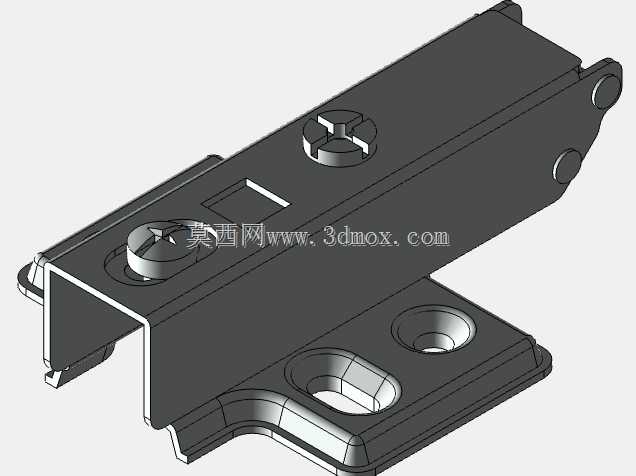

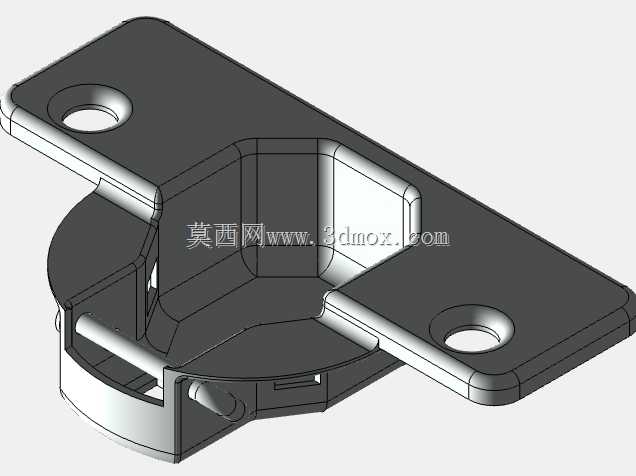

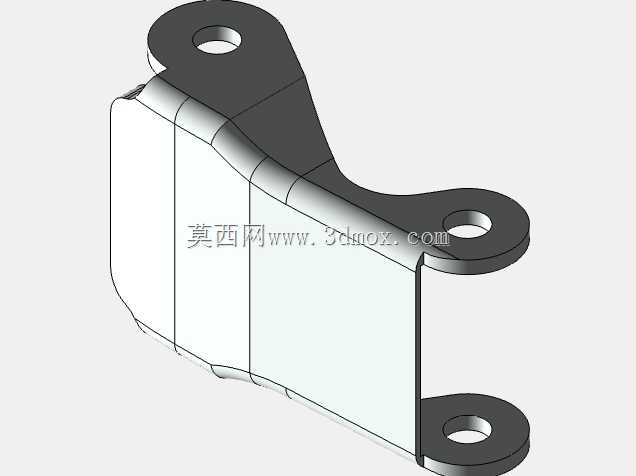

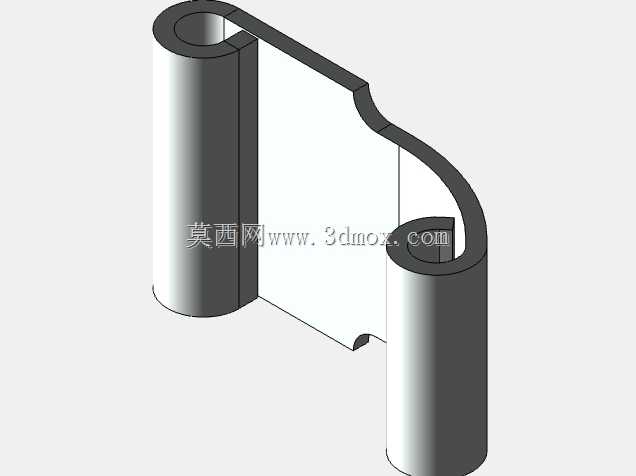

　　从结构细节来看，铰链的主体采用冲压折弯成型的金属结构，转动连接部位采用铆接销轴，保证长期开合过程中不会出现松脱，底座上的腰型调节孔预留了足够的调节余量，单方向调节行程可以覆盖±2mm的安装误差，足够应对常规现场安装的偏差调整。外形尺寸上，铰链闭合状态下的整体厚度控制在12mm以内，完全隐藏在门板与侧板的安装间隙内，不会突出到柜体内部占用储物空间，也不会在柜体外侧留下外露的五金件痕迹，适配极简风格的橱柜、电气控制柜、实验室储物柜的柜门安装需求。

　　实际选型应用时，要注意这款铰链适配的门板重量范围，单只铰链可以承重8-12kg的门板，常规高度600-800mm的橱柜门单扇安装2只即可满足承重需求，如果是更高的实木柜门或者金属电气柜门，可以适当增加铰链数量分散承重。建模过程中要重点关注转动副的配合间隙，铆接位置的同轴度公差要控制在0.05mm以内，避免开合时出现卡滞，弹簧阻尼结构的安装位要预留足够的装配空间，保证阻尼件可以顺利装入，提供合适的开合闭合力，让柜门关闭到最后15度左右时可以自动缓慢闭合，不会出现猛烈撞击柜体的情况。另外，铰链的底座固定孔采用沉头设计，安装后螺丝头完全沉入底座平面，不会突出影响铰链臂的转动，所有边缘位置都做了R0.5的圆角处理，避免安装过程中划伤工人手部，也不会刮蹭门板的饰面材料。在电气柜场景应用时，这款全隐藏结构的铰链还能避免外露五金件积灰，适合洁净车间、实验室这类对柜体整洁度要求高的使用场景，不会因为铰链外露积累灰尘难以清理，同时金属本体的结构强度也能满足电气柜频繁开合的使用需求，长期使用不会出现变形下垂的问题。
