实验室万向关节式烟雾抽排装置结构设计

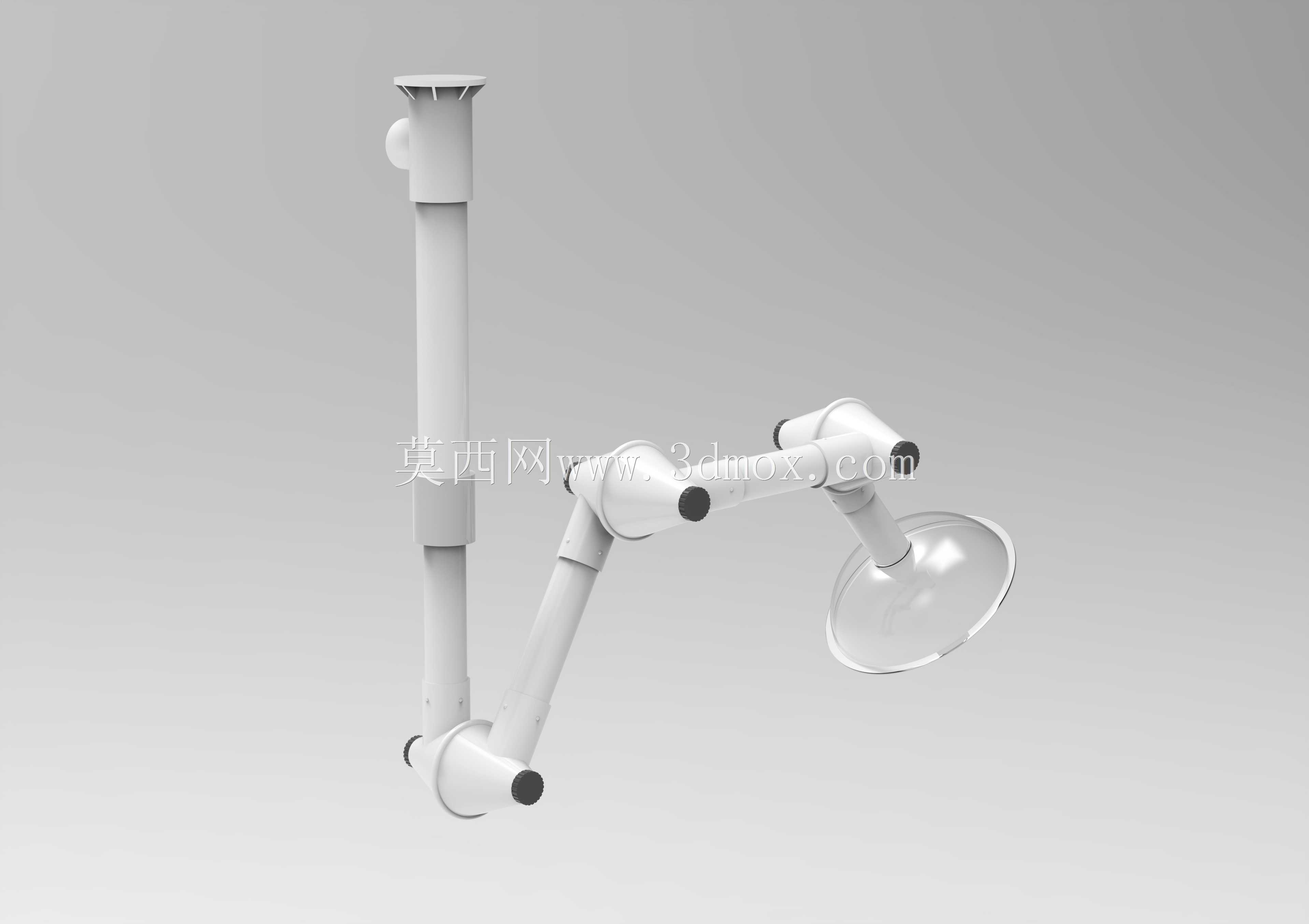

做实验室配套通风设备结构设计快十年，这类万向抽排臂的建模我前后经手过不下二十个版本，眼前这个结构是目前商用场景里适配性最广的一款。先从安装边界说，顶部固定座适配常规实验室吊顶的通风管道接口，安装时需要预留的顶部操作空间不小于200mm，固定座本身的直径控制在160mm，不管是嵌装在铝扣板吊顶还是明装在彩钢板墙面都能适配，不会出现突出过多影响实验室整体布局的问题。垂直立管部分做了分段式设计，每段长度可以根据现场层高裁切，常规标配的立管长度适配2.6米到3.2米的常规实验室层高，要是遇到洁净车间层高更高的场景，只需要更换加长段立管就行，不用重新调整关节部分的结构参数。

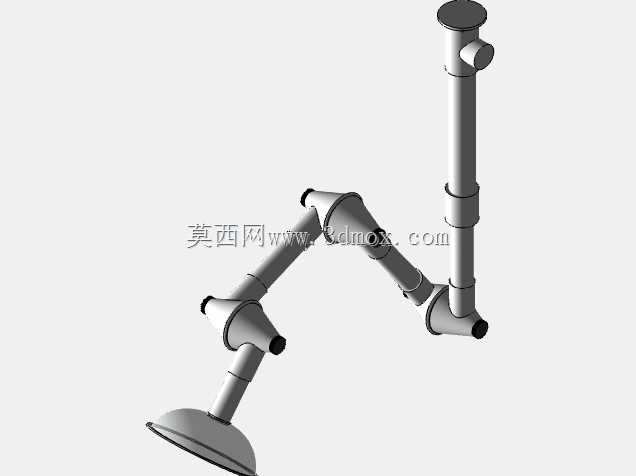

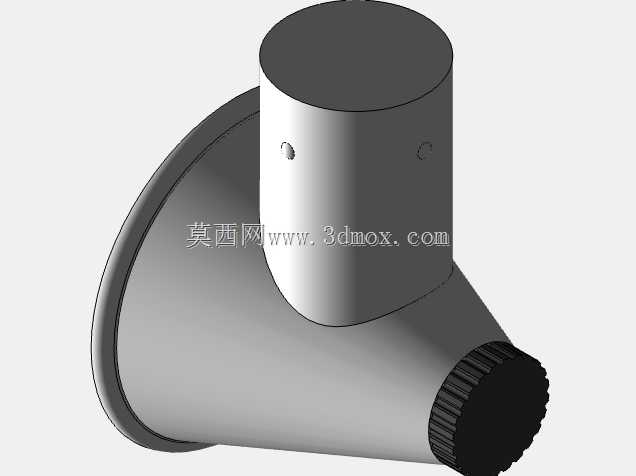

三个转动关节是整个结构的核心，每个关节内部都做了阻尼密封圈设计，既可以保证任意角度悬停不会出现垂头滑落的问题，又能避免关节位置漏风影响抽排效率。最靠近顶部固定座的第一关节可以实现360度水平旋转，中间的两个肘关节可以实现0到165度的俯仰调节，最末端的排风罩连接关节还能单独调整罩口的朝向，整个臂展完全展开后覆盖半径可以达到1.5米，基本能覆盖单个实验台操作位的所有操作区域，实验人员做挥发试剂操作、样品前处理、小型焊接加工的时候，不用反复挪动设备位置，只需要扳动臂杆调整罩口位置，就能把抽风口对准废气产生的点位。

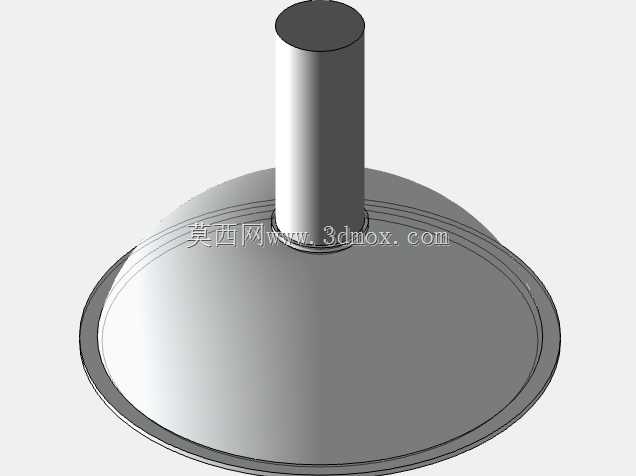

罩口部分用的是透明PC材质的广口集风罩，边缘做了圆弧翻边处理，一方面不会像金属锐边那样容易刮破实验人员的手套或者划伤手臂，另一方面透明材质不会遮挡操作视线，做精细实验的时候也能清楚看到罩口下方的操作区域。罩口的直径设计成200mm，这个尺寸是经过反复流场仿真验证的，在罩口风速控制在0.5m/s的标准要求下，既能保证有效捕集距离达到300mm，覆盖常规实验操作的废气扩散范围，又不会因为罩口过大导致抽风量浪费，增加通风系统的整体负荷。

从应用场景来看，这款抽排装置不只是用在常规化学实验室，在焊接工位的焊烟收集、激光打标工位的烟尘抽排、洁净车间的少量粉尘收集场景里都能适配。设计的时候特意把所有外露的结构件都做了圆角过渡，没有卫生死角，表面用的是耐酸碱腐蚀的静电喷塑涂层，日常做消毒清洁的时候，用含氯消毒剂擦拭也不会出现涂层脱落或者锈蚀的问题，完全满足洁净室的清洁要求。关节位置的阻尼调节做了外置的调节旋钮，设备使用一段时间后如果出现悬停力度不够的情况，不用拆开整个臂体，只需要用内六角扳手拧紧关节处的阻尼螺钉就能恢复阻尼力度，后期维护的难度非常低。

管路内部做了光滑的等径设计，整个臂体的通风管径全程保持110mm，没有突然变径或者直角弯折的结构，风阻比普通的波纹管式抽排臂低30%左右，搭配相同风量的风机时，实际抽排效率要高出不少，也不容易在管内积存粉尘或者冷凝液，减少了后期管道清理的频次。安装的时候不需要额外做支撑结构，所有的受力都通过顶部固定座传递到建筑顶面，不会对实验台台面造成额外的负载，不管是新实验室配套安装还是老实验室通风改造，都不用改动现有实验台的结构，施工周期非常短。

实际选型的时候，只需要根据现场需要覆盖的操作范围选择对应臂长的版本，再匹配对应风量的排风支管就行，整个结构的所有连接部位都用标准快拆接口，后期如果某个关节出现密封件磨损，只需要单独更换对应关节的密封套件，不用整根臂体报废，全生命周期的使用成本比固定式排风罩低很多。建模的时候所有转动副的配合间隙都留了0.2mm的安装余量，既不会因为间隙过大出现晃动，也不会因为加工误差导致关节转动卡涩，加工件的公差要求控制在IT12级，普通的机加工车间就能完成所有零部件的加工，不需要特殊的加工工艺，量产的适配性非常好。
