卧式单级离心泵结构三维数模

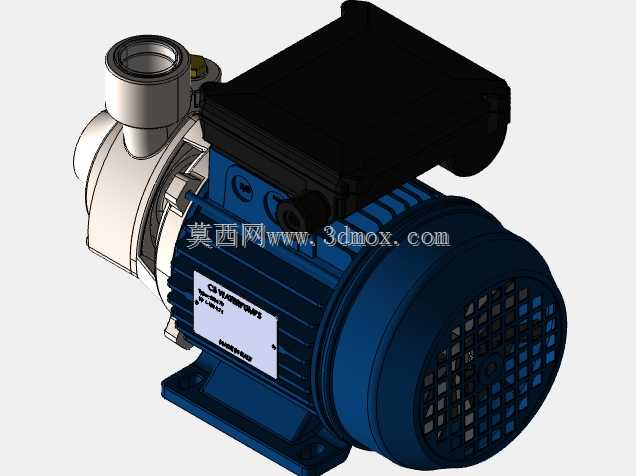

　　这款卧式单级离心泵的三维数模，完整还原了民用及小型工业场景常用清水输送泵的全部结构细节，从建模逻辑上完全遵循实物的装配层级拆分，可直接用于流体输送系统的布局校核、泵组安装干涉检查以及相关教学演示场景。日常工况中这类泵主要承担小型建筑供水、暖通系统循环、小型灌溉管路增压、工业设备冷却水循环等流体输送任务，适配清洁水或物理化学性质与水接近的无颗粒介质，不适合输送含大颗粒杂质、高粘度或者强腐蚀性的流体。从结构设计来看，模型完整呈现了泵头与驱动电机直联的紧凑布局，没有额外的联轴器传动结构，整体轴向尺寸更短，安装时占用的横向空间更小，适合安装空间局促的管路场景。

　　泵头部分采用涡壳式流道设计，进水口为轴向水平布置的内螺纹接口，出水口为垂直向上的内螺纹接口，这种进出水方向的布局适配绝大多数民用管路的走管逻辑，安装时不需要额外加装过多转向接头就能完成管路对接。泵体与电机连接的位置设置了独立的机械密封腔结构，建模时还原了密封件的安装槽位、轴套配合尺寸，能直观看到密封件如何阻断泵腔与电机侧的连通，避免输送介质渗漏进入电机绕组造成设备损坏。驱动端的电机采用标准卧式脚座安装结构，底部的安装脚预留了螺栓过孔的位置，建模时严格按照常用同功率泵的安装孔距做了尺寸还原，选型时可以直接将模型导入装配环境，核对安装基础的螺栓孔位置是否匹配，不需要反复测量实物尺寸。

　　电机外壳的散热筋采用轴向平行布置的结构，和端盖的通风栅格形成贯通的散热风道，电机运转时自带的风叶可以带动空气沿散热筋流动带走热量，模型里也还原了风罩的栅格开孔角度、风叶的基本形态，能直观看到散热路径的设计逻辑。电机顶部的接线盒做了凸起的防水檐设计，接线口的密封结构也有体现，适配户外或者潮湿安装场景的防护需求，避免淋水或者凝露进入接线腔造成电路短路。建模过程中所有配合面都做了公差适配的结构还原，比如泵壳与电机端盖的止口配合位置、叶轮与电机轴的键槽配合位置、密封件的压缩量预留位置，都按照实际加工的装配要求做了结构处理，不会出现装配干涉的问题。

　　从安装边界来看，模型的整体重心落在底部安装脚的支撑范围内，安装时不需要额外做配重处理，进出水口的螺纹接口尺寸、安装脚的孔距、整机的长宽高尺寸都和市面主流同参数产品保持一致，导入管路系统装配时，可以直接核对管路的对接高度、阀门安装的操作空间、泵组周边预留的维护拆卸空间是否足够——比如更换机械密封时需要预留的泵头拆卸轴向空间、接线时需要预留的接线盒操作空间，都能通过模型直接测量确认，避免现场安装时出现空间不足需要重新改管路的问题。另外模型也还原了泵体上的铭牌安装位、吊环安装孔这些细节结构，做设备整体渲染或者施工方案演示时，能直接套用呈现真实的安装效果，不需要额外补建细节结构。
