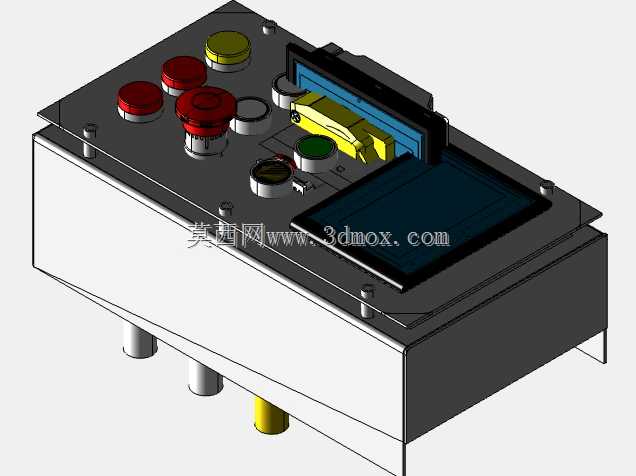

带VFD驱动的小型电机控制柜体结构

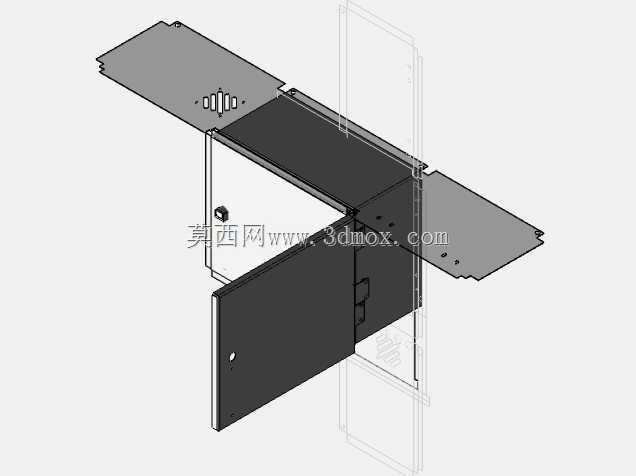

　　这套带VFD驱动的小型电机控制柜体，主要面向单机配套的小型工业设备电控需求，常见于小型输送线、实验台传动装置、小型加工辅机这类需要独立电机调速控制的场景，不需要接入大型车间集中电控系统，可独立完成单台电机的驱动、调速与安全防护功能。柜体采用壁挂式安装的标准钣金结构设计，整体为单开门封闭式结构，门板与柜体主体采用侧边铰链连接，闭合后可通过侧边锁具实现柜体密封，能够满足普通工业车间的防尘防护要求，避免车间内的粉尘、切削碎屑落入柜内造成电气元件短路或接触不良。

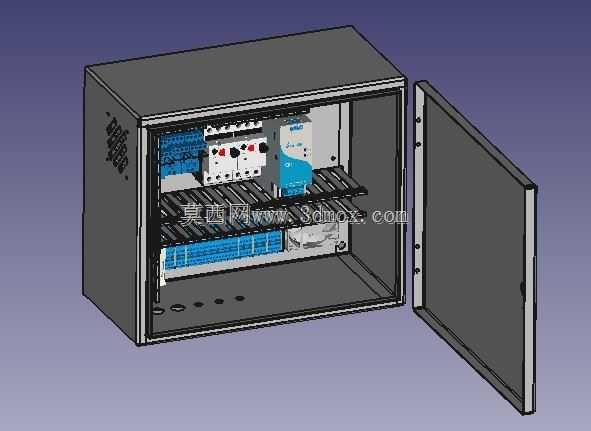

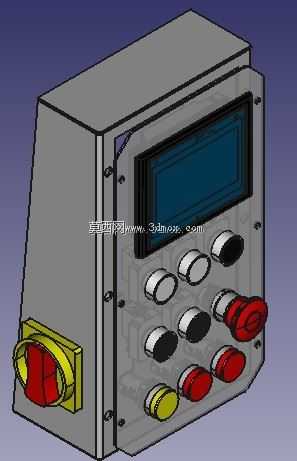

　　从内部布局来看，设计时遵循了电气排布的散热与走线合理性原则，上层区域排布主回路断路器、控制回路保护元件，这类元件发热量较低且需要频繁操作检修，布置在上层既方便运维人员开门后直接操作，也不会遮挡下方核心驱动元件的散热空间。中层区域为VFD变频器的安装位，变频器通过DIN导轨固定在安装板上，安装位置预留了足够的上下散热空间，避免变频器运行时产生的热量在柜内积聚，同时变频器的接线端子朝向柜体下方，方便主回路动力线与控制回路信号线的分层走线。下层区域排布接线端子排与安全电路模块，端子排采用导轨式安装，预留了足够的外接线缆引入空间，柜体底部开设有对应的线缆穿入孔，可配合格兰头实现线缆固定与柜体密封，现场安装时无需额外对柜体进行开孔加工。

　　安全电路部分集成了CAT2等级的安全回路，可外接急停按钮、安全门开关等安全元件，当触发安全信号时可直接切断变频器的输出使能，实现电机的快速安全停机，满足小型设备的基础安全防护要求，不需要额外配置独立的安全继电器模块，压缩了柜体内部的安装空间占用。设计过程中充分考虑了元件的安装边界，所有元件与柜体侧壁、门板内侧都预留了不小于20mm的安全间隙，避免门板关闭时与内部元件发生磕碰，同时元件之间的走线槽宽度预留了30%的冗余量，方便后期运维时增加少量控制线。

　　柜体的安装板采用镀锌钢板材质，所有元件均通过标准导轨或螺栓固定在安装板上，安装板与柜体框架采用可拆卸式连接，生产装配时可先将所有元件在安装板上完成接线调试，再整体装入柜体内部，大幅提升装配效率。VFD的速度给定采用向上引出的接线方式，可外接电位器或上位机模拟量信号实现电机转速调节，控制回路的接线与主回路线缆分槽布置，避免动力线的电磁干扰对速度给定信号造成影响，保证电机调速的稳定性。柜体门板内侧没有排布元件，避免门板开关过程中对元件接线造成拉扯，同时门板与柜体之间预留了接地跨接线的安装位，保证柜体整体的接地连续性，满足电气安全规范要求。这类小型控制柜体的设计核心是在有限的封闭空间内，合理排布驱动、保护、接线、安全四类功能元件，在满足散热、接线、运维操作需求的前提下，尽可能压缩柜体整体外形尺寸，适配小型设备的安装空间限制，同时兼顾生产装配的工艺性，减少非标加工环节，降低生产制造成本。
