工业人机界面操作控制箱体结构设计

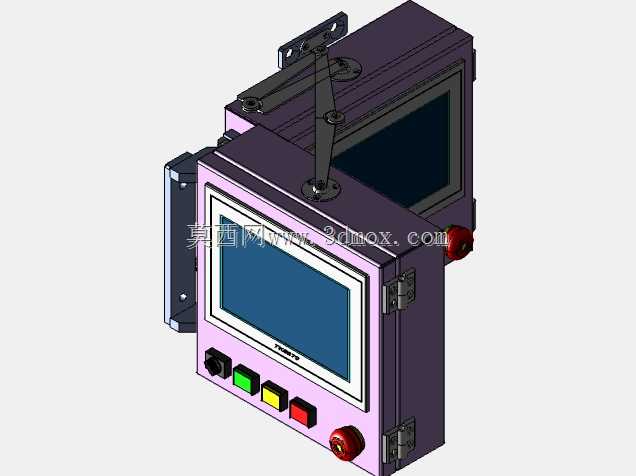

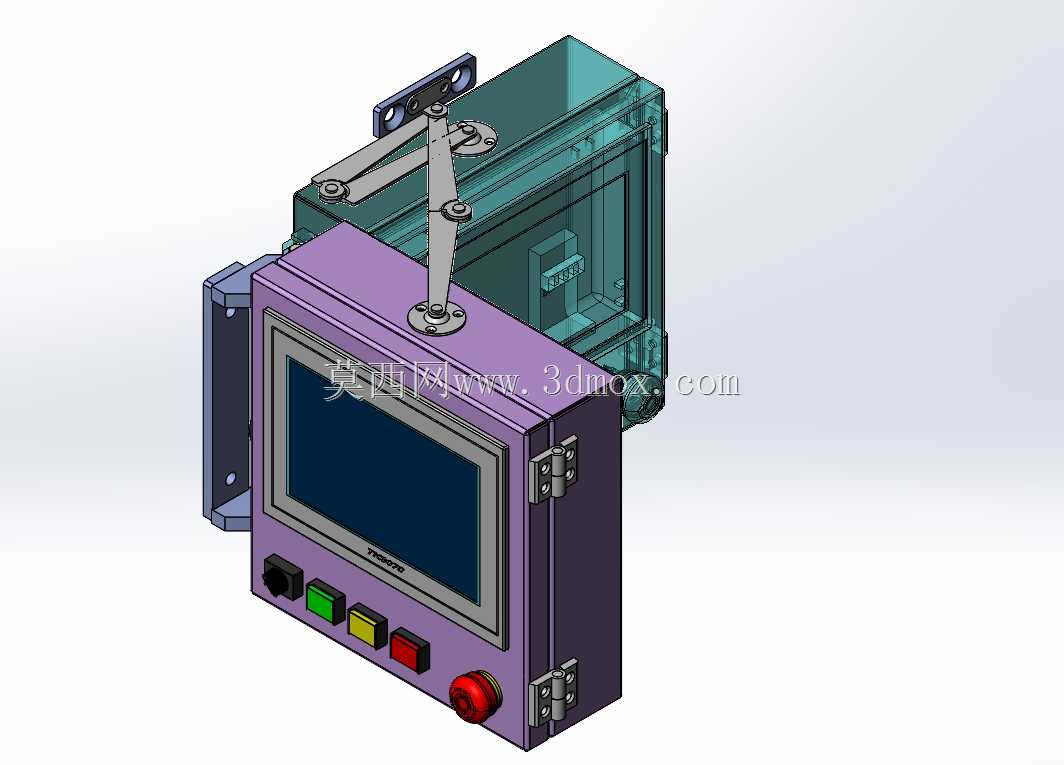

　　这款壁挂式人机界面操作箱体，主要面向车间产线工位、小型设备旁的本地操作场景设计，解决常规嵌入式HMI安装后防护不足、操作元件排布零散、现场走线混乱的实际问题。从结构设计逻辑来看，箱体采用前后分舱的铰接结构，前舱专门用于固定触控显示单元与操作元件，后舱作为走线与元器件容纳腔，两者通过侧边的工业合页连接，日常维护时无需整体拆卸箱体，翻开前舱即可完成内部接线检修与元件更换，大幅降低现场运维的拆装工作量。

　　前舱面板的元件排布完全贴合一线操作人员的使用习惯：触控屏居中布置，屏幕下方从左到右依次排布电源接口、状态指示灯、功能按钮与急停元件，所有操作元件的间距符合人机工程学要求，单手即可完成常规的参数调整、状态确认操作，急停按钮采用凸起式大蘑菇头设计，触发行程符合安全规范，紧急状态下可快速拍停，不会被周边结构干涉。箱体的安装结构采用壁挂式铰接支架设计，支架与安装面通过四个固定孔锁附，支架与箱体之间通过可调阻尼的铰接臂连接，安装完成后可根据操作人员的站立高度、视角调整箱体的俯仰角度，避免长期操作时的视角反光、颈部疲劳问题，铰接臂的阻尼力矩经过匹配，调整角度后可自行锁止，不会出现自重下滑的情况。

　　从防护设计来看，箱体接缝处都预留了密封胶条的安装槽位，合装后可达到常规工业场景的防尘防溅要求，适配车间多尘、存在少量切削液飞溅的使用环境，后舱侧面预留了防水格兰头的安装位，外部线缆可通过格兰头进入舱内，避免线缆拉扯导致的接线松脱，同时保证舱体的防护性能。外形尺寸方面，箱体整体轮廓围绕所选7英寸触控屏的安装边界设计，前舱面板的宽度与高度预留了足够的元件安装空间，不会出现元件排布拥挤、接线干涉的问题，后舱的深度可容纳小型接线端子、开关电源等配套元件，无需额外搭配外置接线盒，减少现场安装的配套成本。

　　设计过程中重点考量了加工工艺的可行性，箱体主体采用钣金折弯焊接工艺，所有折弯圆角都匹配常规钣金加工的刀具参数，无需特殊定制刀具即可完成加工，面板上的元件安装孔采用激光切割成型，孔位精度可保证元件安装后无间隙、不歪斜，铰接臂采用标准型材加工，配套的紧固件都采用通用工业标准件，后期维护更换无需定制特殊配件。在安装边界的校核上，设计时预留了足够的操作空间，箱体打开维护时，前舱的翻转半径不会与周边的管线、设备结构发生干涉，壁挂支架的固定孔位采用长圆孔设计，现场安装时可微调固定位置，抵消墙面安装面的打孔误差，降低现场安装的对位难度。舱体内部预留了走线槽的安装位置，强弱电线路可分开排布，避免信号干扰影响触控屏的通讯稳定性，屏幕安装位周边预留了散热间隙，长时间运行时可通过自然对流带走屏幕工作产生的热量，无需额外加装散热风扇，减少后期的故障点。
