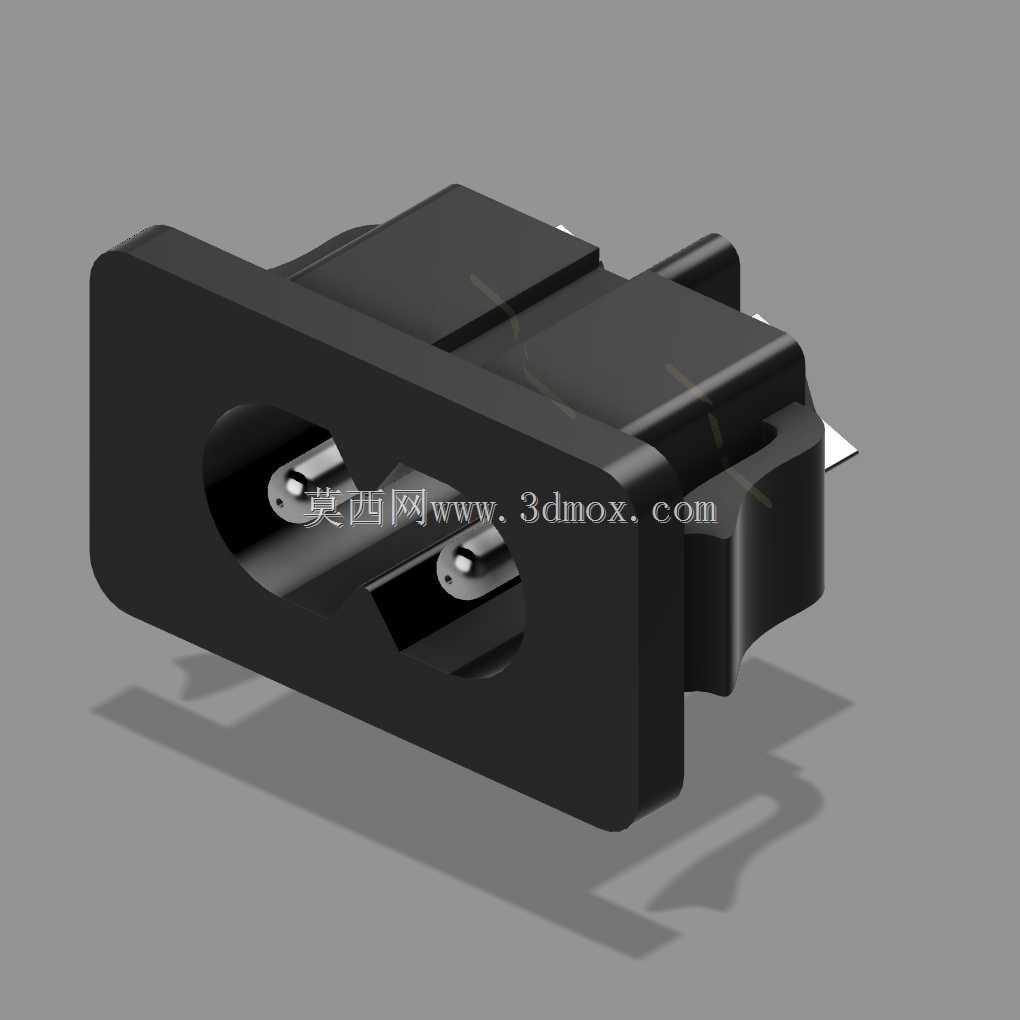

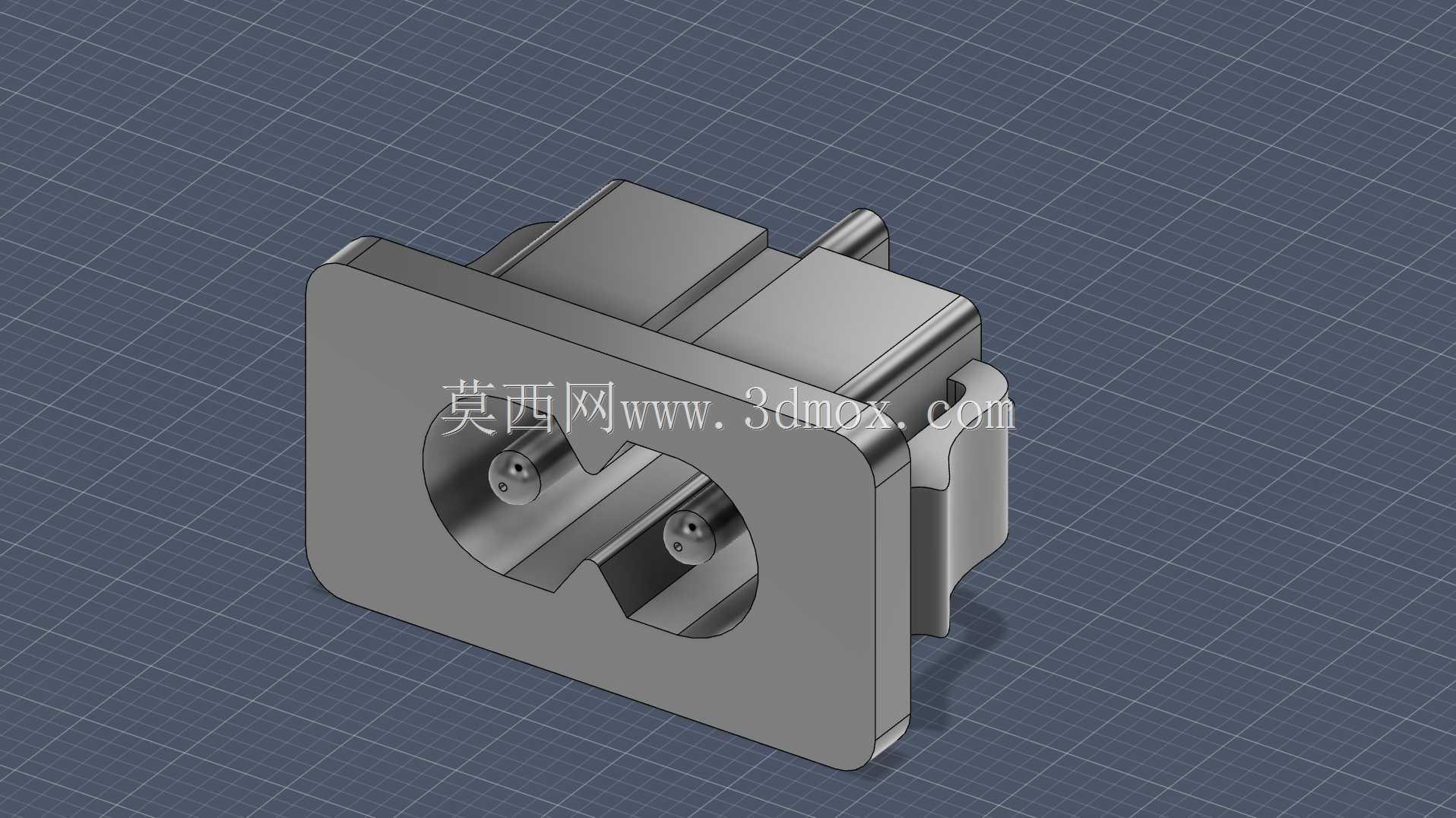

两针八字型AC电源输入插座结构设计

日常接触各类小功率电子、电气设备时，这类两针八字型AC输入插座的出镜率极高，从桌面式电源适配器、小型线性电源、便携仪器仪表到部分消费类小家电的设备端电源输入位，基本都能看到它的身影。不同于外露式的电源接口，这类嵌入式安装的插座直接固定在设备壳体内部，仅将插合面露出壳体开孔，既能够避免带电连接部位外露带来的安全隐患，也能让设备外表面保持整洁统一，不会因为接口突出影响设备整体的外观协调性。

从实际使用的角度出发，这类插座的核心功能是实现交流市电的可靠导通连接，同时要兼顾插合后的保持力，避免日常使用中因为线缆拉扯导致插头松脱断电。设计过程中首先要匹配通用两针八字型AC插头的插合尺寸，插针的中心距、插片的厚度与伸出长度都要符合通用接插件的配合公差，插合面的凹陷轮廓要和插头的凸起外形完全贴合，避免插合后出现缝隙过大、定位偏移的问题。插座本体采用绝缘耐温的工程塑料作为基座材质，内部导电插片选用弹性铜材冲压成型，表面做镀镍处理提升抗氧化能力，插片与基座的结合部位做防松脱结构，避免多次插拔后插片出现移位、接触不良的问题。

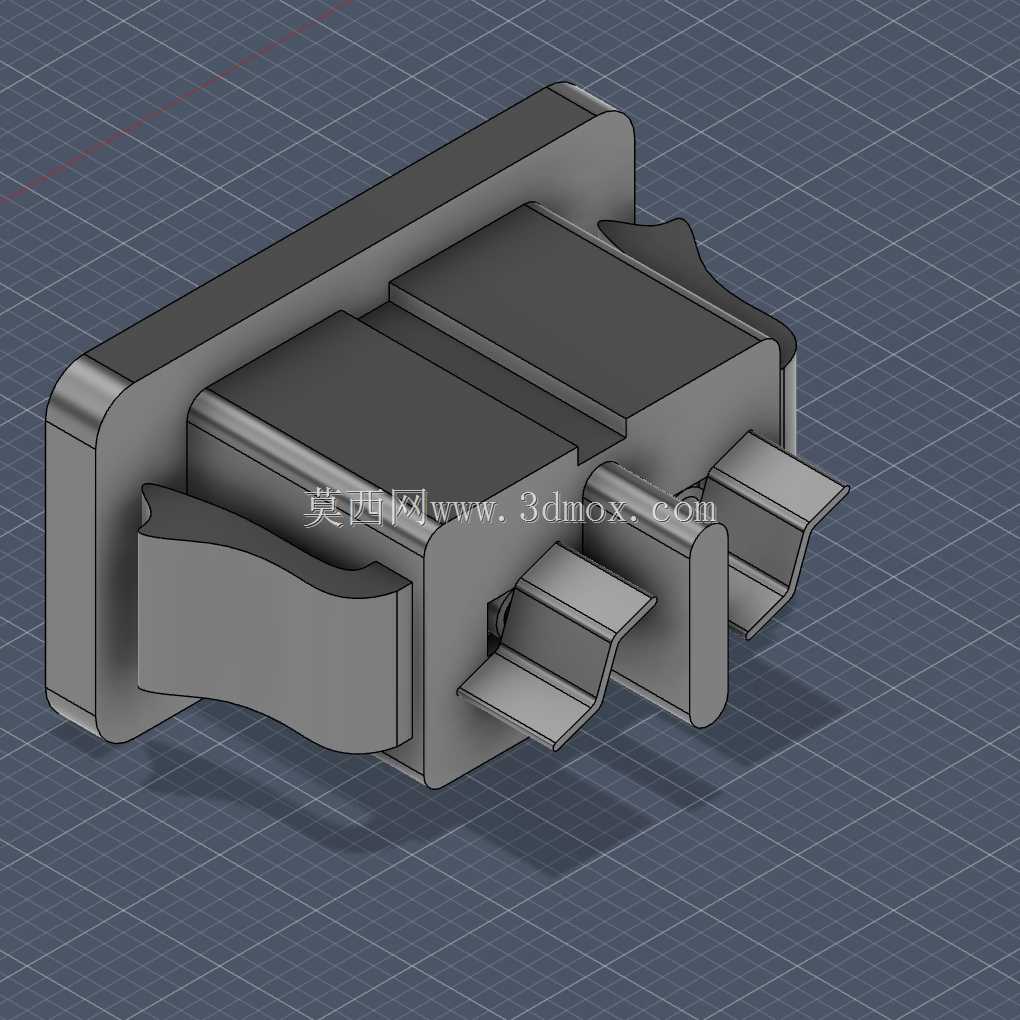

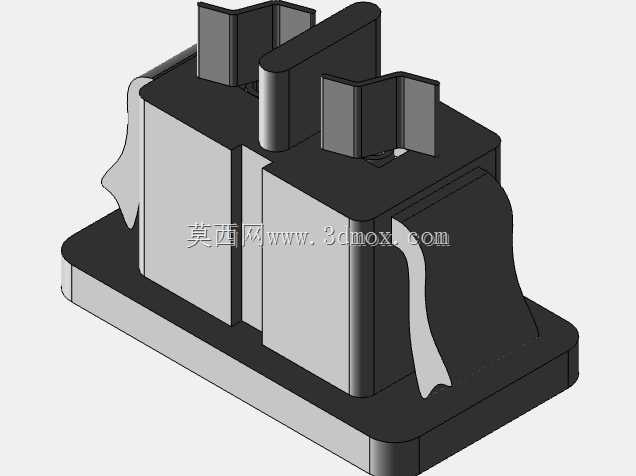

安装结构的设计是这类插座适配不同设备的核心要点，这款插座采用法兰式嵌入式安装结构，前端的方形法兰边作为安装定位面，法兰上预留的固定位可以通过螺丝或者卡扣结构固定在设备壳体的内侧，法兰面与壳体贴合的位置可以根据需求加装密封泡棉，提升设备壳体的防尘能力。插座的后端预留焊片或者插簧接线位，方便设备内部的电源线路直接连接，接线位的周边做绝缘挡墙设计，避免接线后线头裸露引发短路风险。整体外形的尺寸边界控制十分紧凑，法兰边的长宽尺寸适配常规设备壳体的标准开孔，基座本体的向后伸出长度较短，不会占用设备内部过多的安装空间，对于内部布局紧凑的小型电源类设备、便携仪器来说，这种小体积的设计能够大幅降低内部结构排布的难度。

在结构细节的处理上，插合面的导向倒角做了针对性优化，插头插入时不需要完全精准对位，顺着倒角斜面就能顺利滑入插孔，提升日常插拔的顺畅度。插孔内部的导电接触部位采用双曲面弹性夹持结构，插头插针插入后能够从两个方向形成稳定的夹持力，既保证接触电阻处于较低水平，避免大电流通过时出现接头发热的问题，也能提供足够的插拔保持力，符合通用电源接插件的可靠性要求。基座的塑料材质选用满足阻燃等级要求的原料，即使内部出现异常发热情况也不会出现明火蔓延的问题，满足电气类配件的安全规范要求。

实际选型应用过程中，这类插座可以直接适配各类需要外置AC电源线输入的设备，不需要额外定制特殊规格的接插件，通用的八字型电源线在市场上极易采购，能够降低设备的后期维护配件成本。建模过程中完整还原了插座的所有安装配合特征，包括法兰面的安装孔位、后端接线位的尺寸、插合面的轮廓细节，结构设计人员在做设备壳体开孔、内部结构排布时，可以直接调用这个模型做装配干涉检查，提前验证安装空间是否足够、开孔位置是否匹配，避免后期开模或者样机制作时出现尺寸不匹配的问题。不同于很多简化的接口模型，这个模型把插合部位的内部轮廓、基座的加强筋结构都做了准确还原，能够完全满足结构设计阶段的装配验证、干涉检查需求，也可以作为设备外观渲染时的细节部件使用，还原设备的真实外观效果。
