透明外壳DL24MP电源模块结构设计

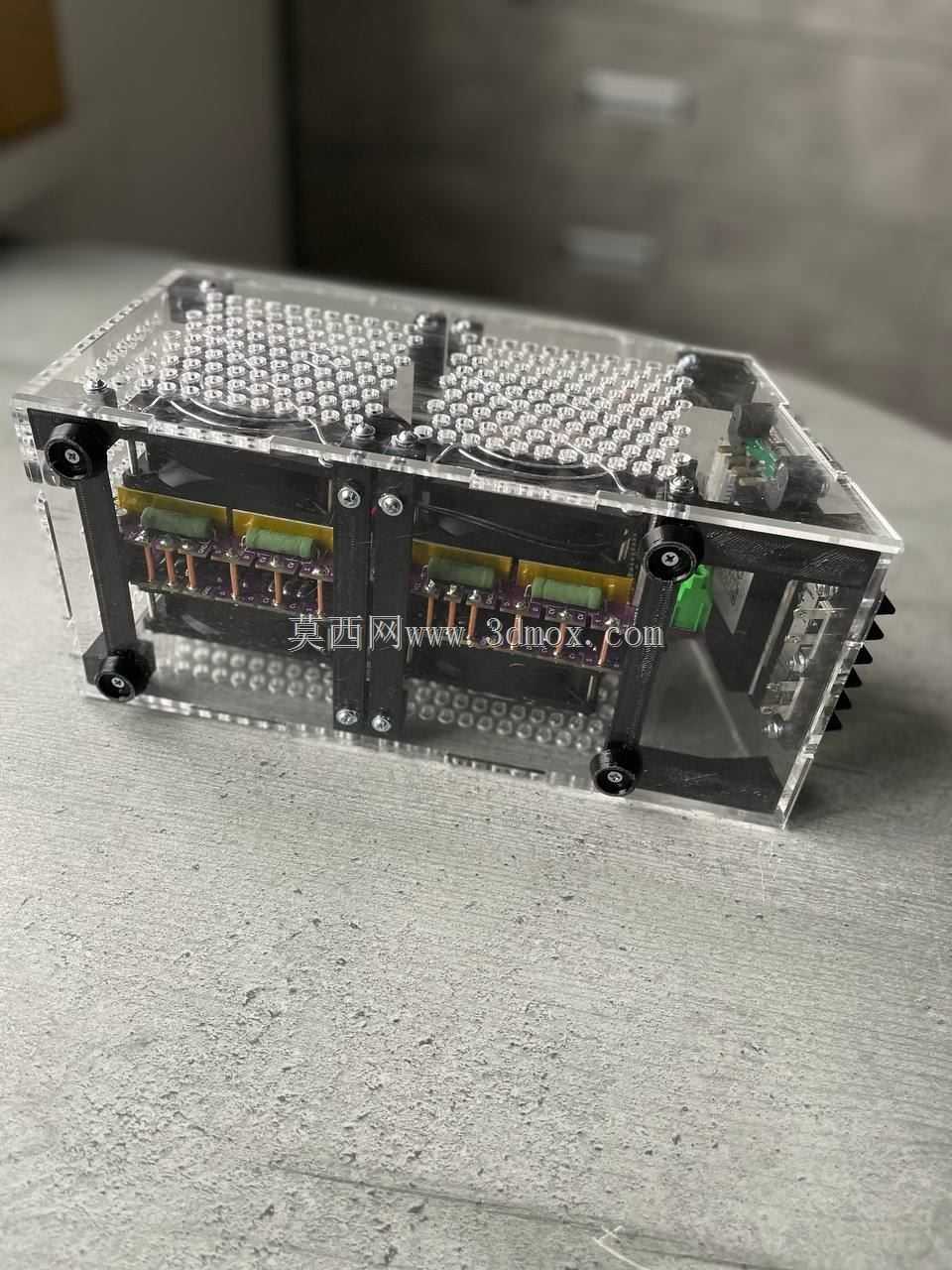

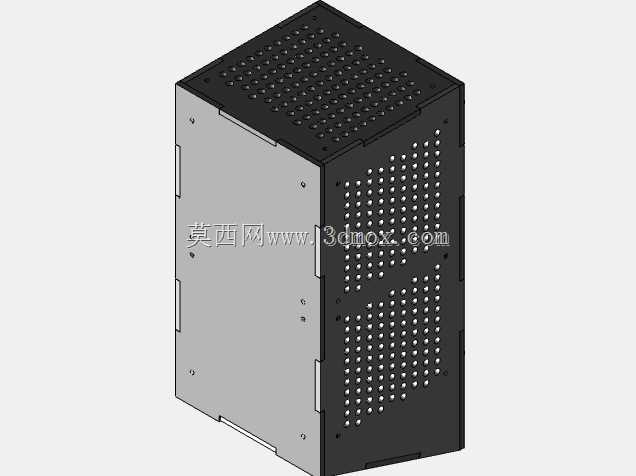

　　激光切割的加工方式可以保证板材拼接的公差控制在0.1毫米以内，拼接处不需要额外做复杂的卡扣结构，直接通过螺丝锁紧就能保证外壳的整体刚性，不会出现拼接缝隙过大、组装后歪斜的问题。内部的功能零件采用3D打印工艺制作，材料选择PETG而非常见的PLA，核心考量是PETG的耐热性能更好，长期在60摄氏度左右的工作环境下不会出现软化变形的问题，毕竟电源模块在带载运行时内部功率元件会持续散发热量，PLA材料在这种温度环境下持续工作很容易出现结构形变，导致内部元件移位、引脚受力断裂的故障。打印件的壁厚设置为1.8毫米，既可以保证对内部电路板、功率元件的支撑强度，又不会占用过多内部空间影响空气流通散热。在电子测试、实验室调试以及小型电源系统搭建场景中，这类模块化电源负载单元的结构合理性直接影响日常使用的便利性与长期运行的可靠性。这款DL24MP模块的结构设计完全围绕实际使用中的拆装、散热、接线操作需求展开，没有多余的装饰性设计，每一处结构都对应明确的工程需求。外壳主体采用4毫米厚度的有机玻璃板材通过激光切割加工成型，选择这个厚度的板材是经过受力核算的：有机玻璃本身具备足够的绝缘性能，同时透明材质可以让使用者无需拆开外壳就直接观察内部元件的运行状态，比如接线端子是否松动、内部元件是否有异常发热变色的情况，日常巡检排查故障的时候能节省大量拆壳的时间。

　　模块的支撑脚采用4块TPU材质的3D打印件，TPU的阻尼特性可以让模块放置在工作台面的时候具备足够的摩擦力，不会因为接线时的拉扯力出现滑动，同时还能缓冲运行时内部元件产生的轻微振动，避免振动传递到工作台面产生共振噪音，也能防止硬材质的支脚刮花实验台的表面。整个模块的紧固件选型完全遵循通用化原则，没有使用特殊规格的螺丝，中间板支架选用M3规格、长度16.5毫米的螺丝，其余紧固件分别为M310平头螺丝38个、M315螺丝4个，搭配42个M3规格螺母，所有螺丝都是市面上最容易采购的标准件，后期维护更换的时候不需要专门找特殊规格的配件，哪怕有个别螺丝滑牙或者丢失，随便找一个五金店就能买到替换件。

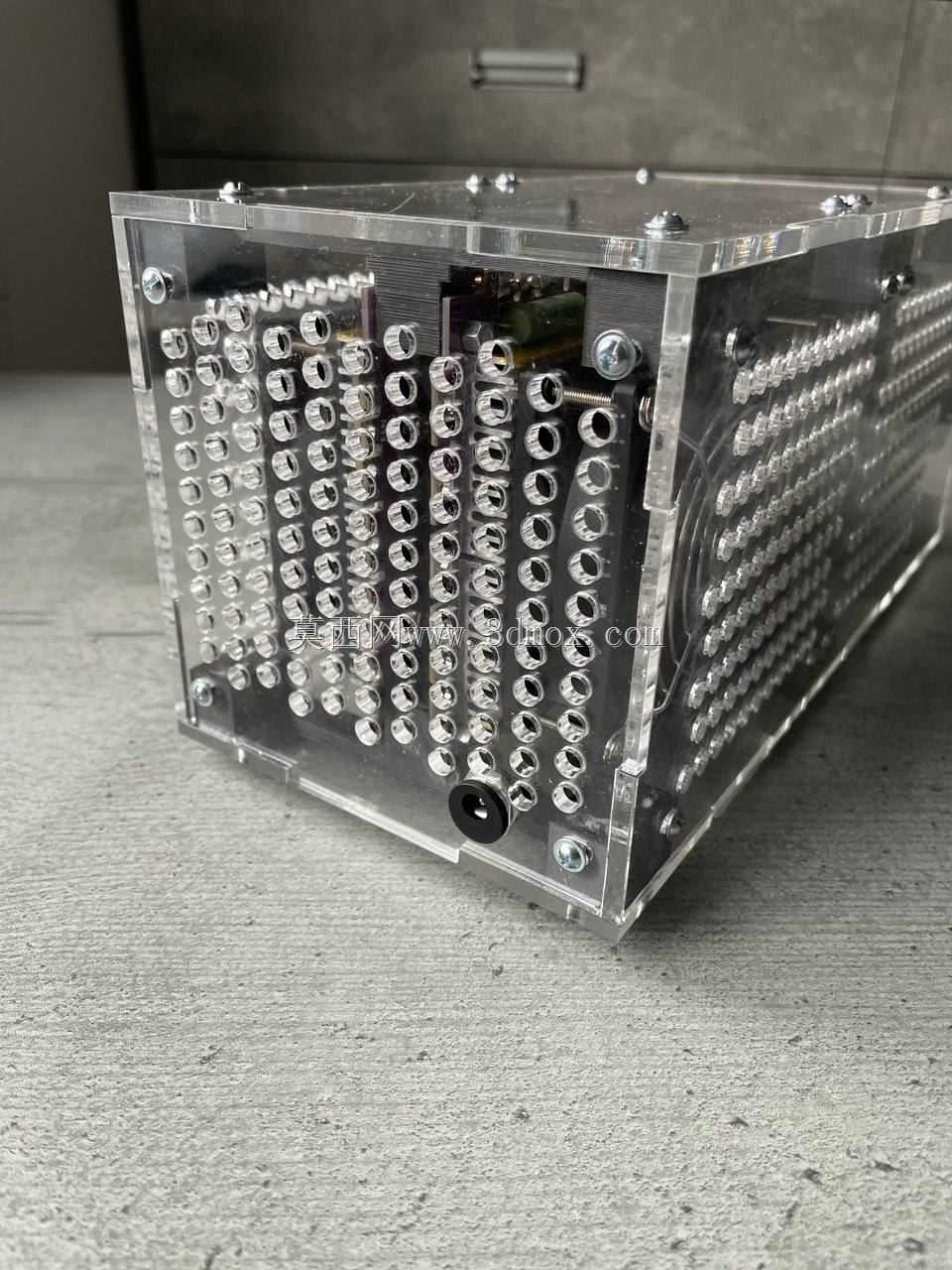

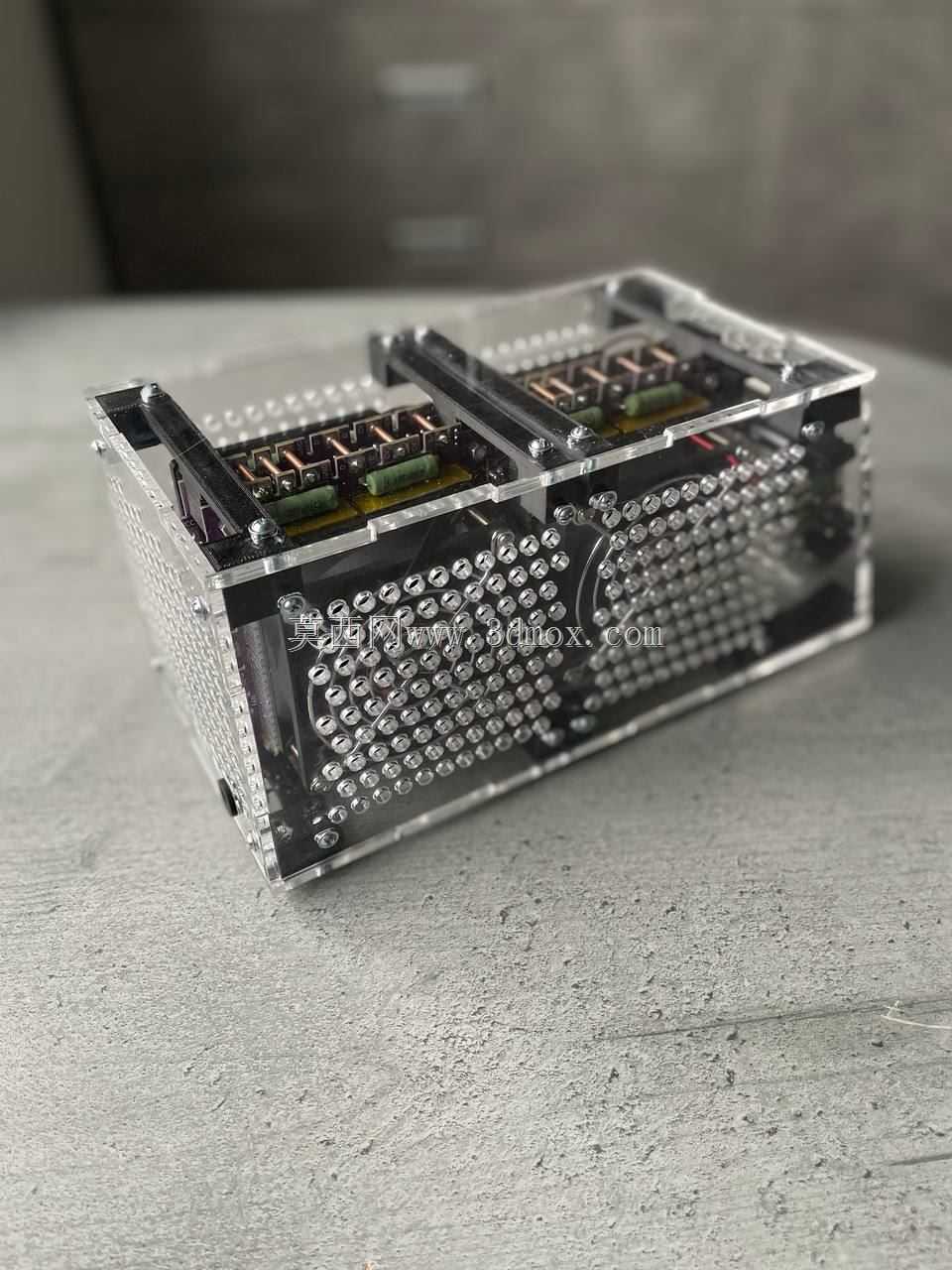

　　从安装边界来看，整个外壳的拼接结构预留了足够的接线操作空间，前面板的显示屏幕、操作按键以及接线端子的位置都做了对位开孔，开孔边缘做了0.5毫米的倒角处理，不会出现割手的问题，接线的时候手部有足够的操作空间拧动端子螺丝，不会被外壳边缘挡住操作视线。侧面的板材上设计了阵列式的通风开孔，开孔的尺寸经过核算，既可以保证空气对流带走内部热量，又不会让过大的异物掉入外壳内部碰到带电元件，通风孔的位置刚好对应内部功率元件的散热路径，冷空气从侧面下部进入，带走元件热量后从上部的缝隙流出，形成自然对流的散热通道，在常规带载工况下不需要额外加装散热风扇就能满足散热需求，减少了风扇带来的噪音和积灰问题。

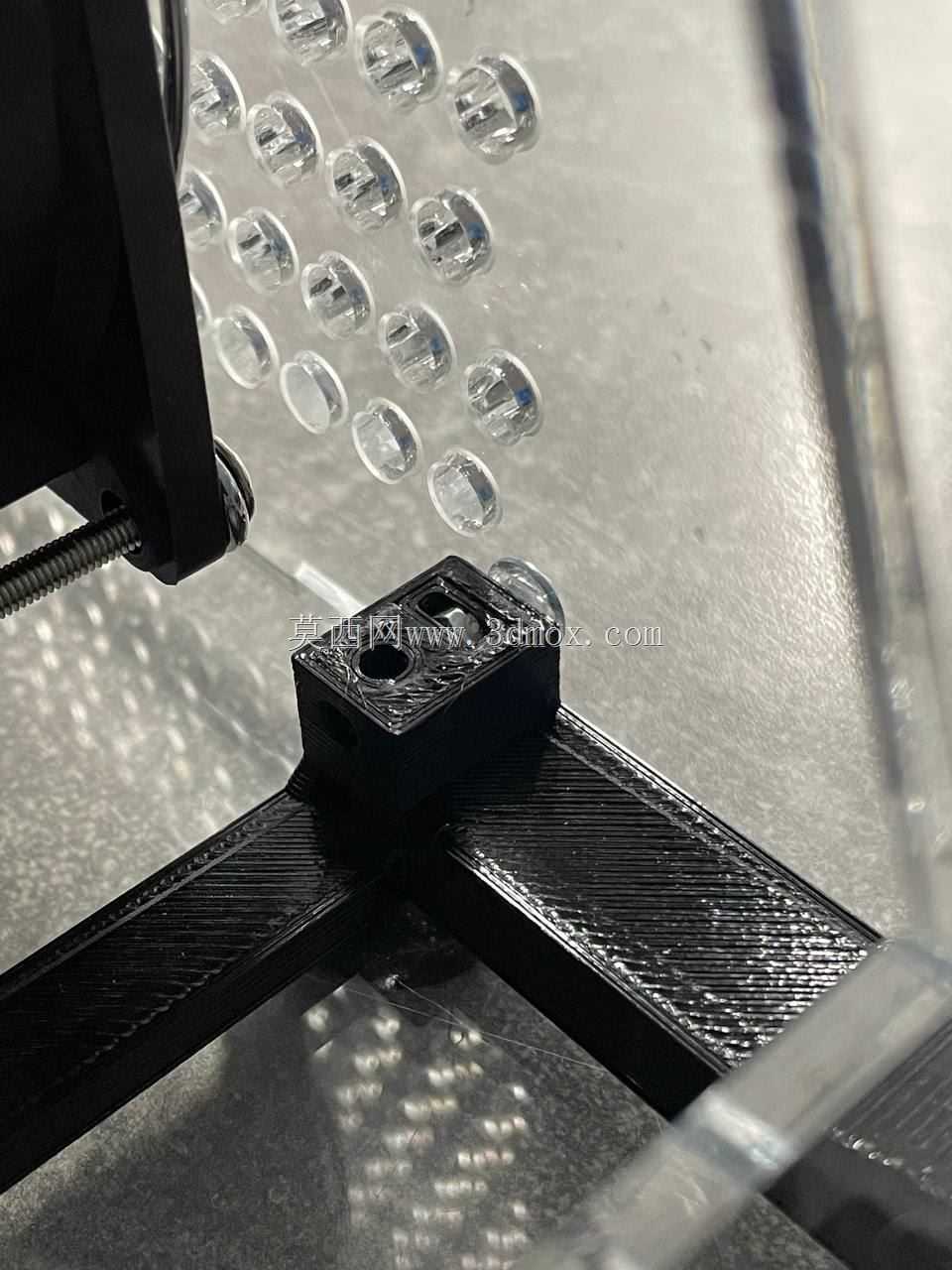

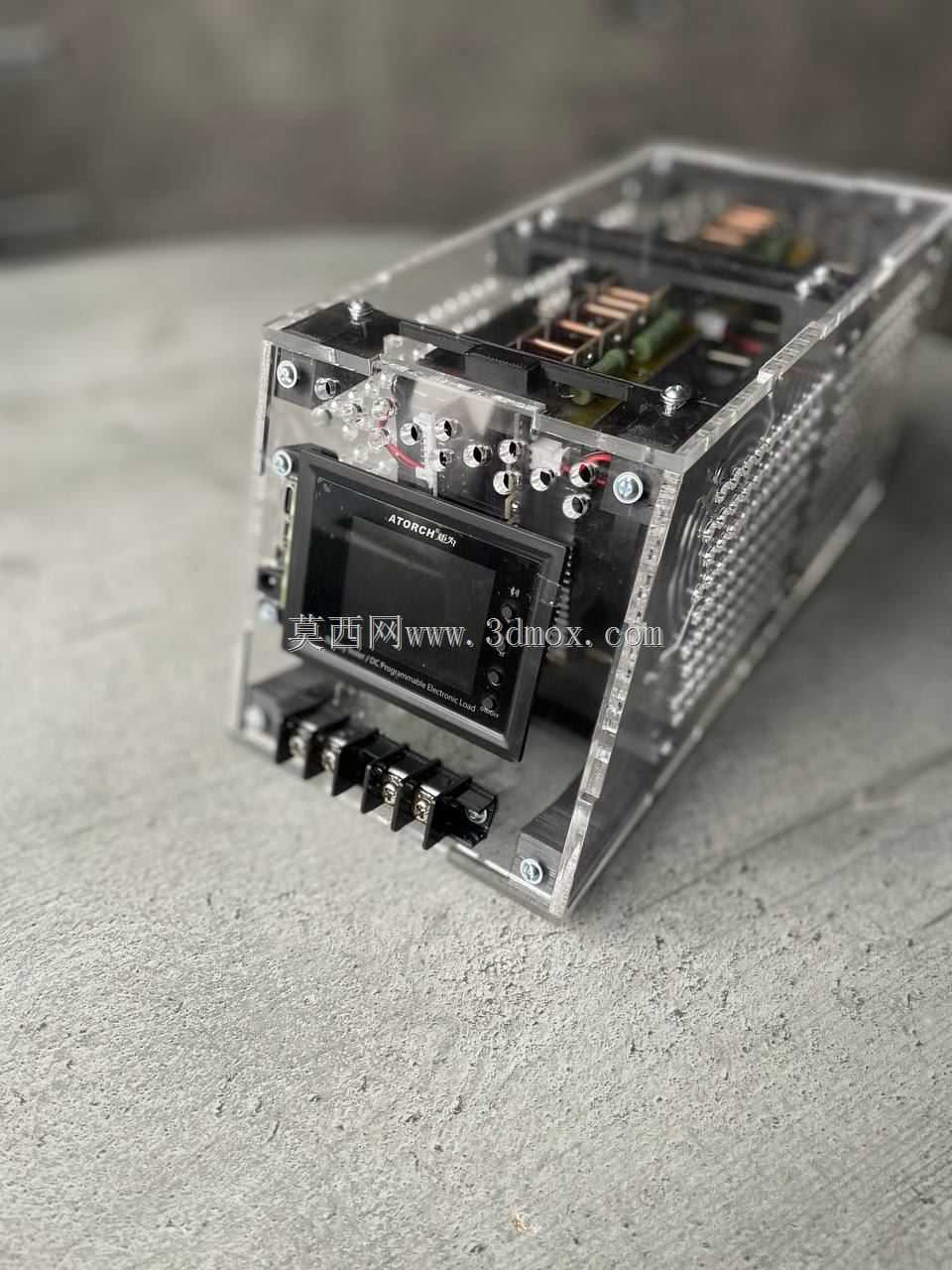

　　设计过程中特意将所有的螺母安装位都设计成了沉孔结构，组装的时候螺母可以嵌入沉孔内定位，不需要在拧螺丝的时候用额外的工具固定螺母，单人就能完成整个组装流程，组装效率比没有沉孔定位的结构提升至少一倍。内部的3D打印支撑件上设计了对应的电路板定位卡槽，电路板安装的时候可以直接卡入卡槽定位，不需要反复调整对位，卡槽的间隙设置为0.2毫米，刚好可以让电路板顺利卡入，同时又不会出现松动晃动的情况，哪怕模块被挪动或者轻微磕碰，电路板也不会出现移位。前面板的显示屏开孔位置刚好和显示屏的外框尺寸匹配，安装后显示屏的表面和前面板外表面基本齐平，不会出现突出或者凹陷过多的情况，既美观又方便清洁表面的灰尘。接线端子的开孔位置对应端子的接线口方向，接线的时候导线可以垂直插入端子，不会出现导线被外壳压住、导线弯折角度过大导致线芯断裂的问题。整个结构的拆解也非常方便，只需要拧下四周的固定螺丝就能拆开外壳，对内部元件进行检修或者更换，不需要撬开卡扣结构，也就不会出现卡扣断裂导致外壳报废的问题，非常适合电子爱好者、实验室运维人员自行组装和维护。
