金属质感荣誉奖杯摆件三维结构设计

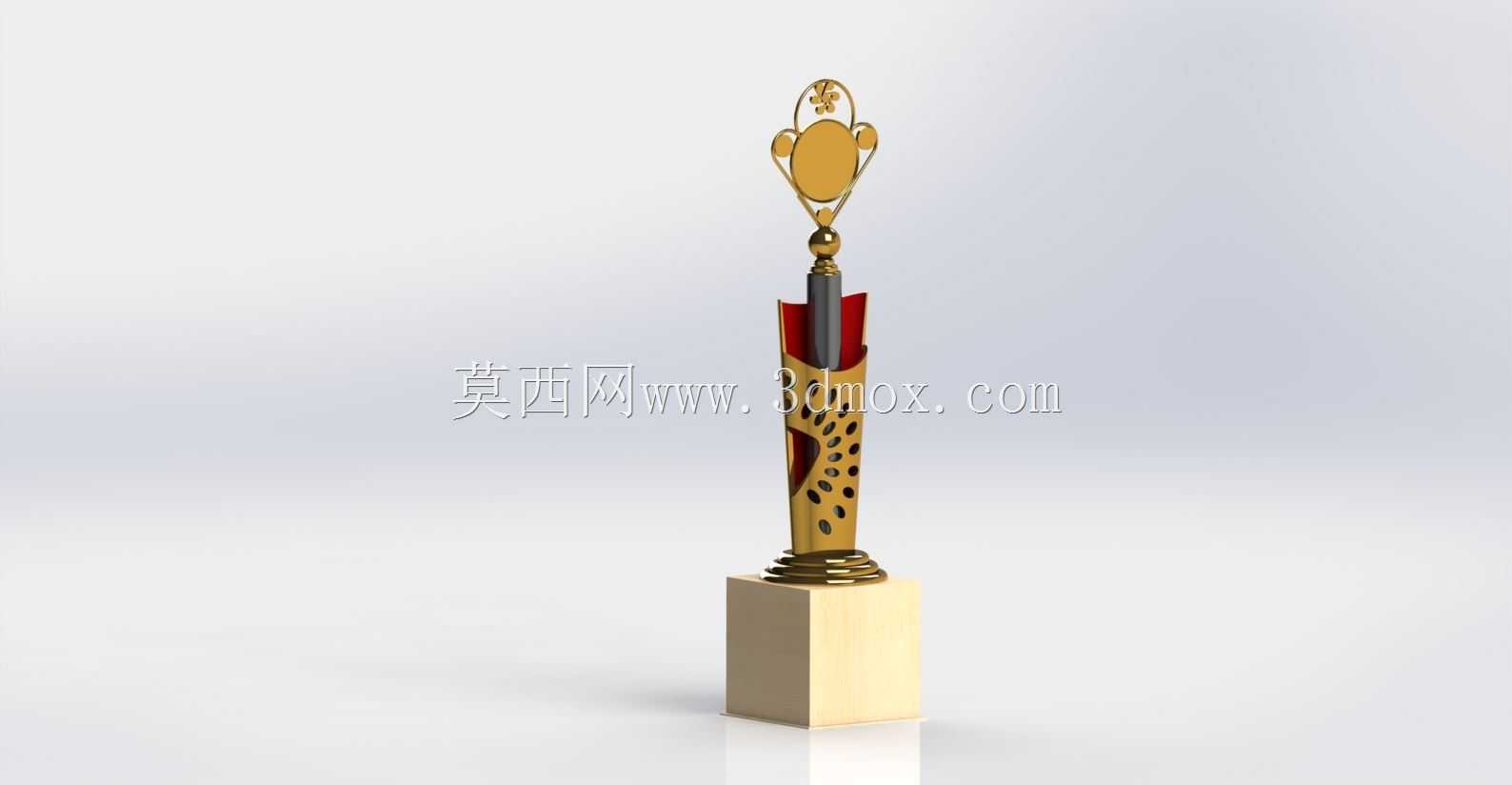

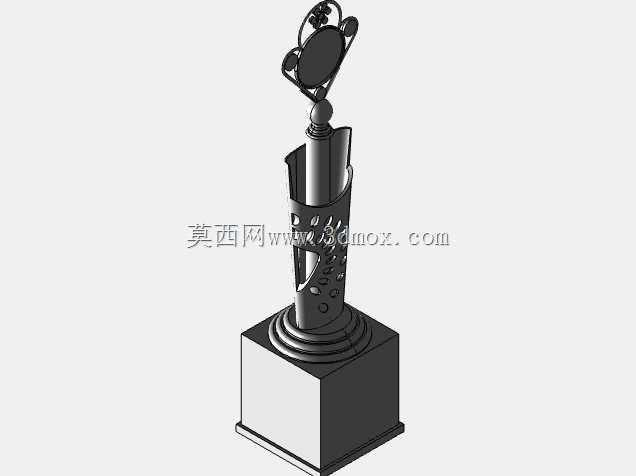

　　这款荣誉奖杯的结构设计，首先围绕实体陈列场景的使用需求展开，日常应用覆盖企业内部表彰、赛事活动颁奖、展厅荣誉陈列、个人纪念收藏等多个场景，作为荣誉具象化的载体，其结构稳定性与视觉辨识度是设计阶段的核心考量。从整体结构拆分来看，产品分为底座、柱身、顶部饰件三个独立装配模块，底座采用方正立方体结构，选用实心金属材质配重，底部预留0.8mm深度的防滑垫安装槽，可适配橡胶或毛毡防滑垫粘贴，避免放置在玻璃、漆面桌面时出现滑移或刮花接触面的问题，底座与柱身的连接采用M4细牙螺纹嵌件结构，嵌件预埋在底座中心位置，柱身下端加工对应外螺纹，装配后同轴度公差控制在0.1mm以内，保证整体直立无倾斜。

　　柱身部分采用变径曲面设计，中段做镂空斑点纹理处理，既减轻整体自重，又通过光影变化提升金属质感，柱身内部预留1.2mm直径的走线通道，可适配内置发光组件的改装需求，柱身上端设置环形限位台阶，用于固定顶部的盾形饰件安装座。顶部饰件以椭圆盾形为核心造型，外围搭配对称卷曲装饰结构，顶端设置小型立体花饰，所有曲面过渡均做R0.3-R0.5mm的圆角处理，避免锐边造成的磕碰划伤，饰件与安装座的连接采用定位销加粘接的组合方式，保证连接强度的同时，消除装配缝隙对外观整体性的影响。

　　设计过程中优先考虑了不同加工工艺的适配性，金属铸造版本可将柱身与装饰件做一体化蜡模成型，减少后续装配工序；3D打印制作版本则将所有装配面的配合公差调整为0.2mm间隙，适配PLA、光敏树脂等不同材料的打印收缩率，无需二次打磨即可顺利装配。外形尺寸方面，整体高度控制在280mm，底座边长60mm，顶部饰件最大宽度45mm，整体占用桌面投影面积不超过0.004㎡，适配常规展架、办公桌、荣誉柜的摆放空间，不会占用过多陈列位置。表面处理工艺上，金属版本可做镀金、仿古铜、哑光铬等不同镀层效果，柱身内嵌的红色装饰片采用卡槽式固定，无需粘接即可快速更换，适配不同活动的主题配色需求。

　　结构强度校核阶段，针对1.2米高度自由跌落的工况做了仿真验证，底座配重结构可保证跌落时底座先接触地面，螺纹连接结构的应力集中点均做了加厚处理，正常使用场景下不会出现柱身断裂、饰件脱落的问题。针对陈列场景的长期使用需求，所有外露金属表面均预留了镀层厚度空间，抛光后镀层厚度不小于0.02mm，避免长期放置出现氧化变色的问题，底部防滑垫安装槽的深度设计，也保证防滑垫粘贴后不会突出底座底面，放置时无晃动感。
