可调节支撑脚螺栓结构设计

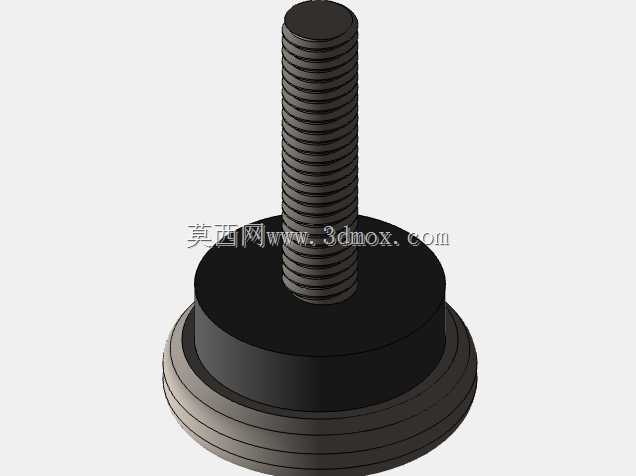

　　在工业设备安装、非标机架搭建、生产线工位布设的场景里，调平支撑件是决定设备运行稳定性的核心小部件，很多现场安装的痛点都来自支撑件的设计缺陷：比如螺纹咬合不足导致承重后滑牙、底座接触面积偏小压坏环氧地坪、调节行程不够无法适配地面高低差、橡胶垫与金属底座脱开导致长期使用后移位。这款支撑调平螺栓的设计，正是针对这些现场实际问题做的结构优化。从结构拆分来看，上部为标准外螺纹螺杆，采用全牙设计，调节过程中任意位置都能与安装板上的螺母实现全齿咬合，避免局部应力集中导致的螺纹变形，螺杆顶端做了小尺寸倒角，安装时可以快速对准安装板的螺纹孔，不需要反复对位找正，能有效提升现场装配的效率。

　　中间的金属承压台为阶梯式圆柱结构，上部小直径段刚好可以嵌入安装板的定位沉孔，安装时不需要额外做径向定位，拧紧后支撑件不会出现径向窜动，下部大直径台作为承压面，将螺杆传递的设备重量均匀分散到底部的减震垫上，避免局部压强过大压裂减震层。底部的多层叠式减震垫采用带环形凸筋的结构设计，与地面接触的一面做了多道环形凹槽，一方面可以增加与地面的摩擦力，设备运行产生的小幅振动不会让支撑脚出现滑移，另一方面环形凹槽可以容纳地面的细小颗粒，避免地面有铁屑、沙粒时支撑脚被垫起导致的虚接，减震垫与金属底座采用包胶式结合，金属底座的下边缘嵌入橡胶垫的环形槽内，长期承重也不会出现橡胶垫与金属座脱开的问题。

　　从安装边界来看，螺杆直径适配常规机架的标准安装孔，不需要对现有安装板做二次扩孔或改孔，直接替换原有普通支撑脚即可使用；调节行程覆盖常规工业场景的地面高差范围，普通车间环氧地坪的3-15mm高低差都可以通过旋转螺杆完成调平，不需要额外垫垫片。底座直径的设计兼顾了承重与安装空间，不会因为底座过大导致相邻支撑脚出现干涉，也不会因为底座过小导致接地压强过大，在常规设备承重范围内，地面压强远低于环氧地坪、水磨石地面的承压阈值，不会出现长期使用后地面压痕凹陷的问题。在功能特性上，这款支撑件同时兼顾了调平与减震两个核心需求，金属结构部分承担设备的全部静载荷与动载荷，螺纹部分的牙型角采用标准公制牙型，自锁性能好，调平完成后不需要额外加锁紧螺母也能保持位置稳定，不会因为设备运行的振动导致螺纹回转、设备水平度变化。底部橡胶层的硬度经过适配，既不会因为过软导致承重后压缩量过大影响水平精度，也不会因为过硬失去减震效果，能有效过滤设备运行时产生的高频小幅振动，避免振动传递到地面传导至相邻精密设备，也能降低设备运行的振动噪音。

　　从设计思路上，这款结构没有做多余的复杂造型，所有结构特征都服务于实际安装与使用需求：螺杆的长度没有做冗余设计，避免调节到位后多余的螺杆段突出安装板上方影响其他部件安装；金属承压台的厚度经过强度校核，在满载荷情况下不会出现弯曲变形；底部橡胶垫的多层环形结构，在不增加整体高度的前提下提升了橡胶层的形变能力，小幅度的地面不平整可以通过橡胶层的微量形变补偿，不需要反复微调螺杆高度。在实际选型使用中，这类支撑件广泛应用于小型自动化设备机架、输送线支脚、工作台架、检测设备平台的安装调平，相比一体式固定支撑脚，它的调节灵活性更高，相比薄板式调节脚，它的承重能力更强，减震防滑的设计也更适合车间复杂的地面环境，建模过程中对螺纹收尾、金属与橡胶结合的止退结构、底座边缘的圆角处理都做了细节还原，能直接用于装配干涉检查、安装模拟以及工程出图参考。
