带驱动端法兰连接螺旋输送管路结构

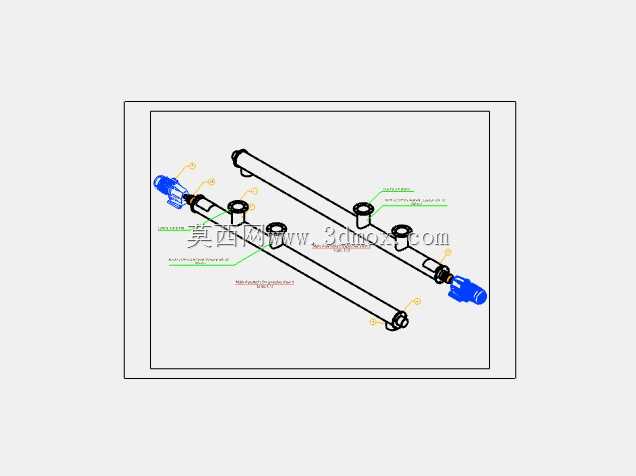

这套螺旋输送管路结构，核心应用在散料密闭输送的工业场景里，不管是粉体加工车间的原料中转、粮食仓储的物料转运，还是化工产线的颗粒料密闭输送，都能见到这类结构的实际落地。从结构组成来看，整套组件包含长距离输送管段、多组侧向法兰接口、两端驱动连接座以及配套的焊接节点结构，所有管段的同轴度公差在设计时就严格控制在0.5mm/m以内，避免螺旋轴运转时出现刮蹭管壁的问题。

设计阶段首先考虑的是现场安装的适配性，管段上预留的法兰接口全部采用统一的公称通径标准，侧向接口的位置可以根据现场进料、出料的点位需求调整排布间距，不需要额外对管体做二次切割焊接。两端的驱动连接座做了止口定位结构，和减速电机输出端对接时，能直接通过止口保证同轴度，不需要现场反复打表找正，能大幅缩短现场安装的调试周期。

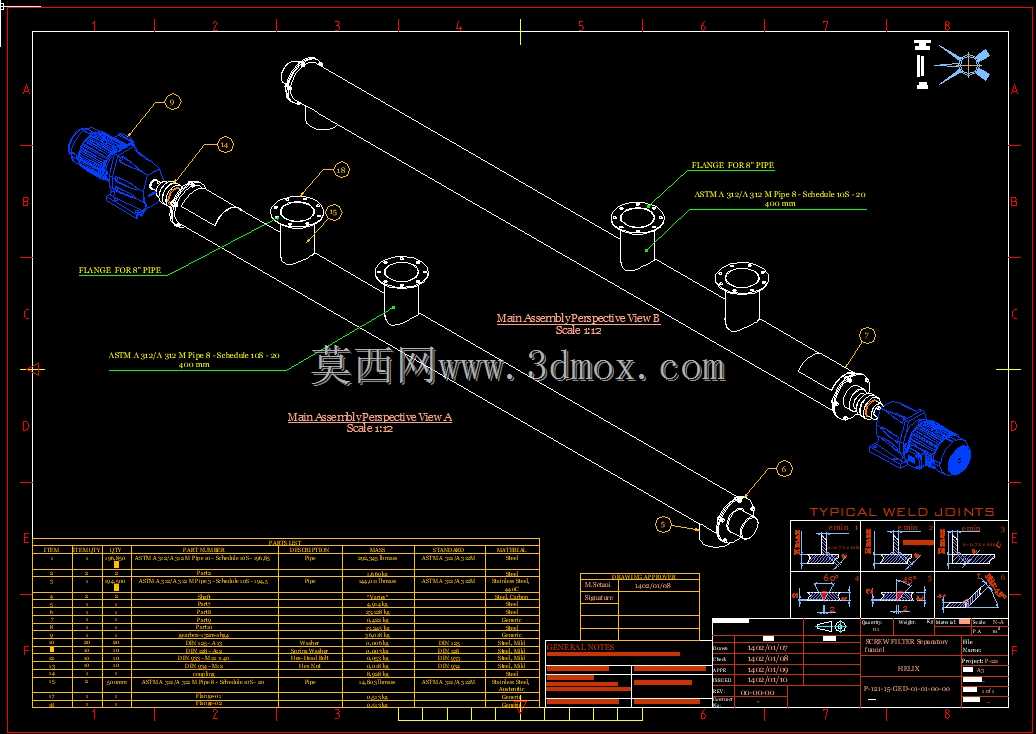

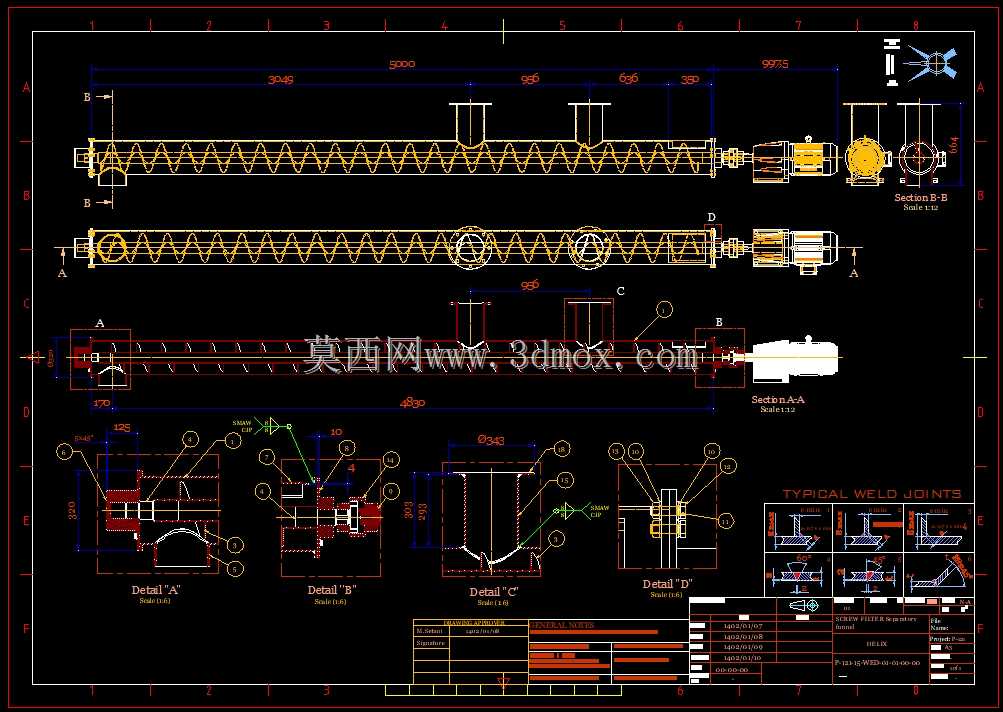

从功能特性来说，整套结构采用密闭式管体设计，输送过程中不会出现物料撒漏或者粉尘外溢的情况，完全符合工业现场的环保作业要求。管体上标注的焊接节点全部采用等强焊设计，不同壁厚的管段对接处做了过渡坡口，焊接完成后做内应力消除处理，避免长期运转过程中焊缝位置出现开裂渗漏。图中附带的焊接节点详图，明确了不同位置焊缝的焊脚高度、坡口角度以及探伤要求，现场施工或者工厂预制时可以直接参照执行，不需要额外出焊接工艺卡。

安装边界方面，整套管路的支撑点位设置在每段法兰接口的相邻位置，支撑座的安装平面度要求控制在1mm以内，避免管段安装后出现挠曲变形。两端驱动端的安装预留空间需要满足电机拆装的操作距离，也就是驱动端外侧至少预留出电机总长1.2倍的操作空间，方便后期检修时拆卸减速电机和内部螺旋轴。侧向法兰接口的对接方向可以根据现场管道走向做360度旋转调整，法兰螺栓孔采用跨中排布，对接时不需要刻意对齐孔位角度，适配不同走向的上下游管路连接。

在实际选型适配时，管体的通径大小直接对应额定输送量，不同长度的管段可以通过法兰拼接组合，单段管段的长度控制在3米以内，方便运输和现场吊装。内部的螺旋轴和管体内壁的间隙控制在3-5mm，既不会因为间隙过大造成物料残留，也不会因为间隙过小出现运转卡滞。整套结构的所有外露连接面都做了防锈处理，法兰密封面预留了密封垫片的安装槽位，输送有腐蚀性的物料时，可以更换对应的耐腐蚀密封垫片和螺旋叶片材质，不需要改动整体安装尺寸。

很多现场安装时容易忽略的是管段的水平度要求，如果安装时水平度偏差超过2mm/m，长期运转会造成螺旋轴单侧磨损，严重时甚至会出现轴弯曲变形的问题，所以设计时在每个支撑点位都预留了调整垫片的安装空间，现场调试时可以通过调整垫片厚度来校准管段的水平度。另外，两端的轴承座位置设计了注油通道，后期维护时不需要拆解管路，直接通过外部注油嘴就能给轴承补充润滑脂，能大幅降低后期维护的工作量。
