多轴同步拧紧紧固作业工装结构

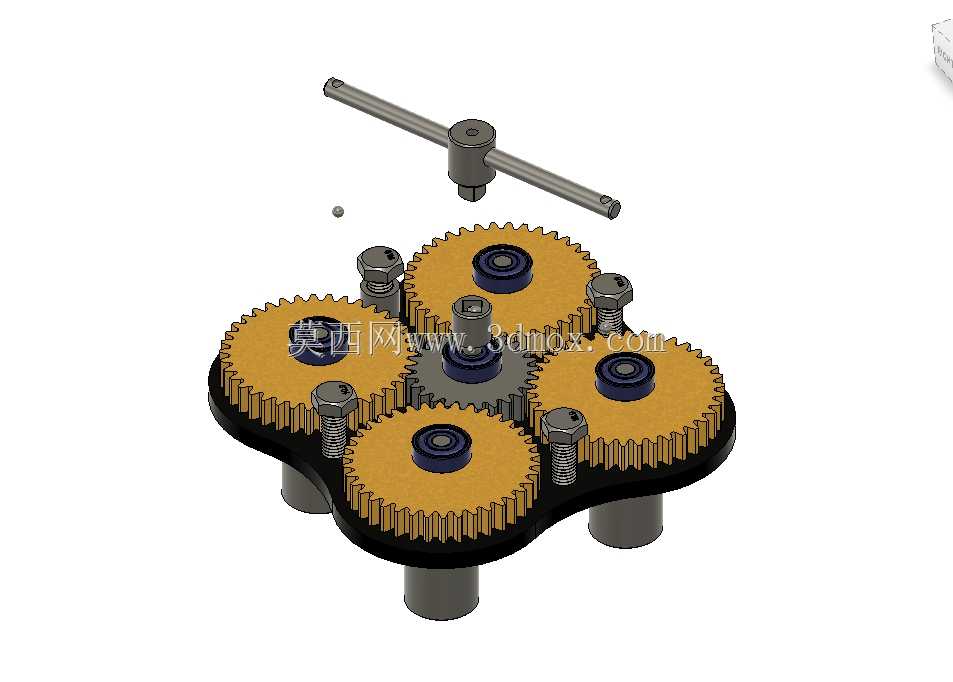

　　在汽车总装、家电壳体装配、小型机电产品批量组装的产线工位上，经常会遇到同一安装面存在多个规格一致、拧紧扭矩要求统一的紧固件作业需求，单轴电批或气动拧紧工具逐颗作业的模式，不仅节拍难以匹配高速产线的流转要求，还容易出现人工操作带来的扭矩偏差、漏拧错拧问题，多轴同步紧固结构就是针对这类场景开发的专用作业工装。这套结构的核心传动逻辑采用行星齿轮组作为动力分配核心，顶部的动力输入轴可对接气动马达或伺服电机的输出端，输入扭矩经过中心太阳轮传递给周向均匀布置的行星轮，每一个行星轮的输出端独立连接一根拧紧主轴，所有主轴的转速、输出扭矩保持严格同步，不会出现单轴过载或扭矩不足的情况。

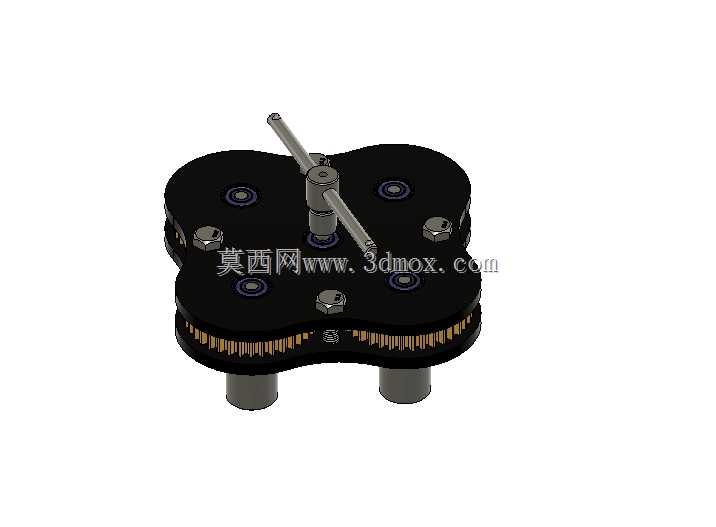

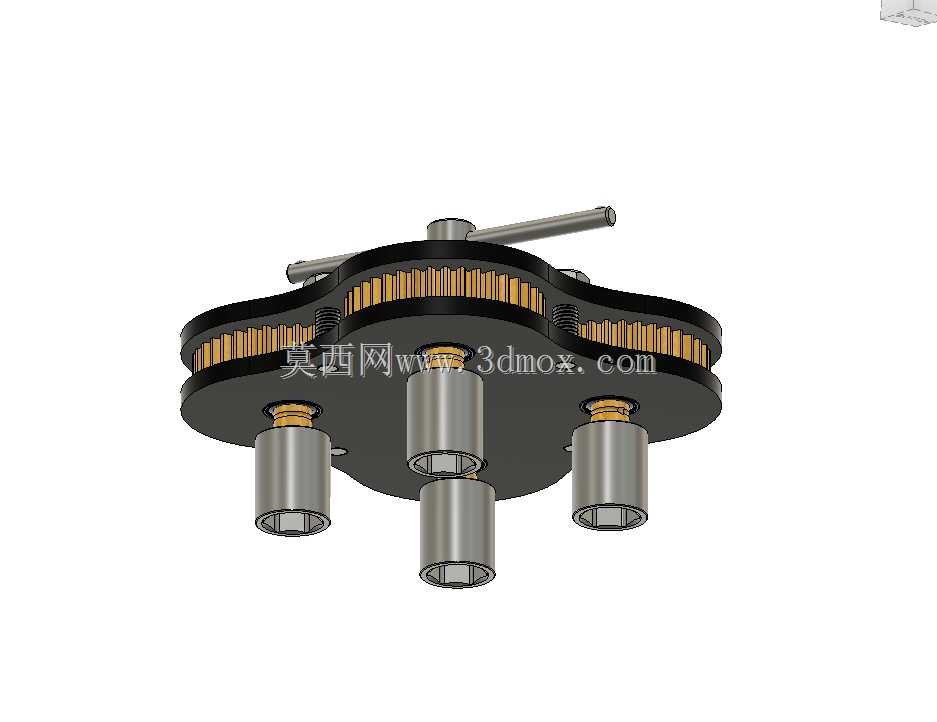

　　从结构布局来看，主体承载盘采用圆盘式轮廓，周向根据作业面的紧固件分布点位布置主轴安装位，图中展示的结构设置了四根输出主轴，对应常见的矩形四点紧固安装面，主轴与承载盘之间设置了铜质导向衬套，既可以保证主轴旋转过程中的同轴度，又能承受拧紧作业时产生的轴向反作用力，避免主轴出现偏摆导致紧固件拧花或者螺纹错牙。顶部的操作手柄采用横向贯穿式设计，在手动作业模式下，操作人员可以双手握持手柄施加轴向压力，保证批头与紧固件端面完全贴合，不会出现打滑脱开的情况；如果适配自动化产线，也可以拆除手柄，将顶部的安装法兰直接对接机械臂末端或者专机的升降执行端，实现全自动拧紧作业。设计这套结构的时候，首先要匹配作业对象的紧固件分布参数，也就是相邻紧固件的中心距、紧固件距离安装面中心的回转半径，这些参数直接决定了行星轮的分度圆直径、承载盘的外径尺寸，以及主轴的伸出长度。主轴的伸出长度需要预留足够的批头安装空间，同时要考虑被装配工件的表面凸起结构，避免作业过程中承载盘与工件表面发生干涉，通常主轴下端面距离承载盘下表面的距离要比工件表面最高凸起高度高出5-10mm，留出安全作业间隙。

　　传动齿轮组的参数匹配是整个结构设计的核心，太阳轮与行星轮的模数选择要根据额定输出扭矩计算，单根主轴的输出扭矩如果设定为5N·m，四根主轴总输出扭矩就是20N·m，考虑齿轮传动的效率损耗，齿轮模数需要选择不小于1的规格，齿面做淬火处理提升耐磨性能，长时间高频作业下也不会出现齿面崩损、过度磨损的问题。承载盘采用上下分体式装配结构，上下盘之间通过定位销和紧固螺栓连接，内部预留齿轮组的安装腔体，腔体的尺寸要刚好容纳齿轮组的啮合运动，同时预留少量润滑脂存储空间，不需要额外设置复杂的密封结构，因为这类工装通常在室内装配车间使用，没有大量粉尘或者液体飞溅的工况，定期拆开补充润滑脂即可满足长期使用需求。

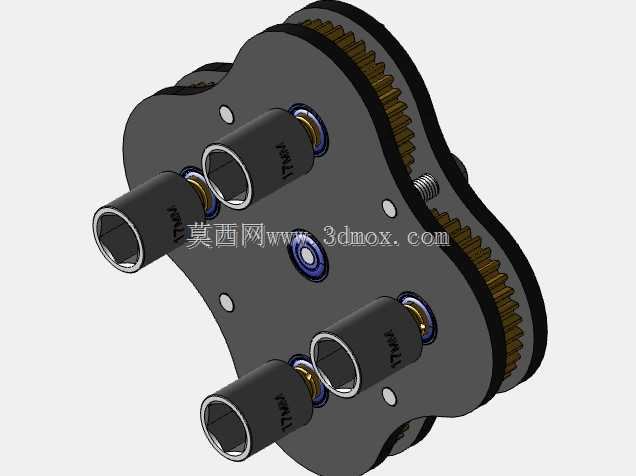

　　每根主轴的下端都设置了标准的6.35mm批头安装孔，搭配弹珠锁紧结构，可以快速更换不同规格的十字、内六角、梅花批头，适配不同头型的紧固件，不需要拆解主体结构就能完成作业切换，适配多品种小批量的柔性装配需求。在实际产线应用中，这类多轴紧固结构相比单轴作业，效率可以提升3倍以上，因为一次下压动作就能完成所有紧固件的拧紧，不需要逐颗对位，而且因为所有主轴的扭矩由同一动力源经过齿轮组同步分配，每颗紧固件的拧紧扭矩偏差可以控制在±5%以内，完全满足汽车零部件、家电产品的装配扭矩精度要求，不会出现单颗螺栓过紧导致的壳体开裂，或者过松导致的连接松动问题。结构的安装边界需要注意，动力输入端的连接轴要设置径向防转结构，避免动力输入时连接轴打滑，承载盘的上部如果对接自动化设备，需要设置导向销孔，保证每次下行作业时，所有批头都能精准对准紧固件的头部，不会出现偏位。另外，主轴部分需要设置微小的轴向浮动间隙，因为工件本身存在一定的制造公差，安装面的平面度误差、紧固件的长度公差都可能导致个别批头无法完全贴合紧固件端面，预留1-2mm的轴向浮动量，可以让每根主轴都能自适应贴合对应的紧固件，避免出现拧空或者批头损坏的情况。
