立式连续塑料袋封口包装设备结构设计

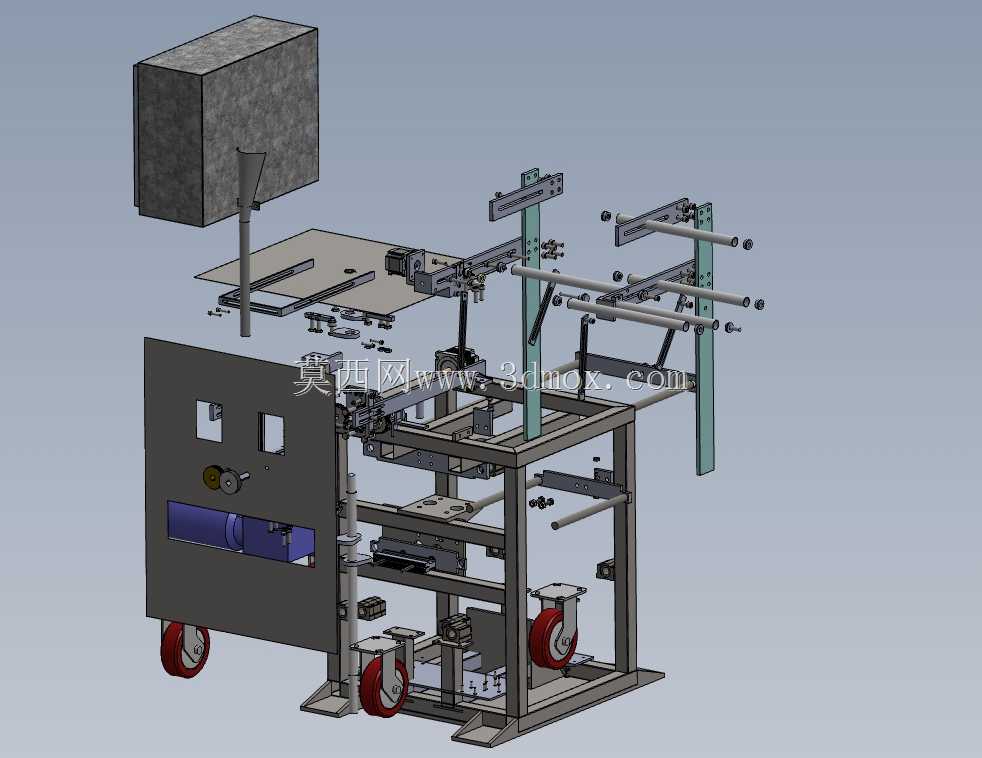

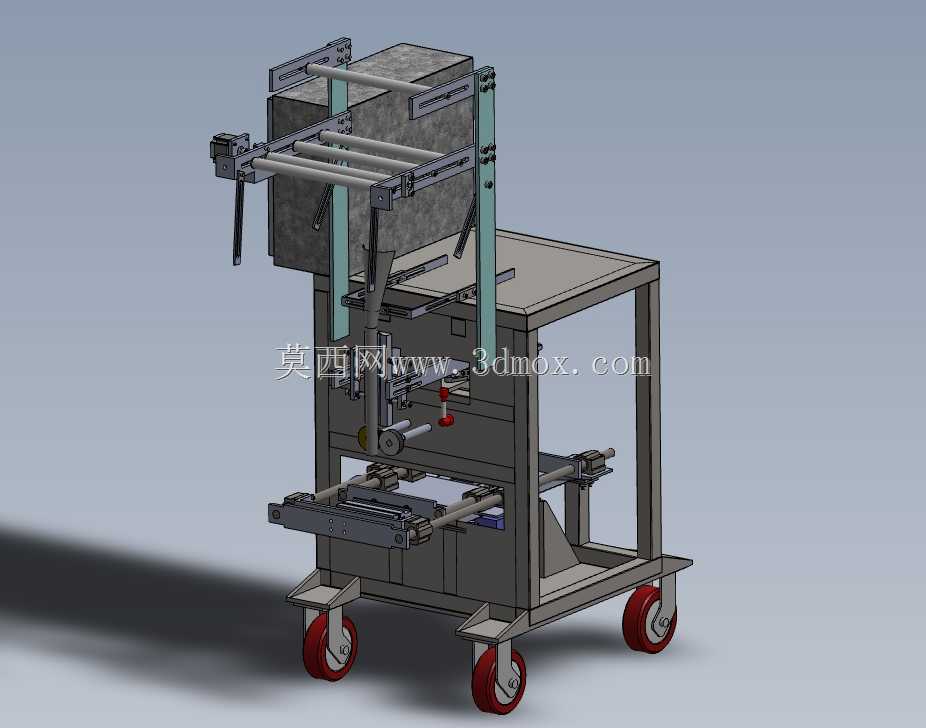

　　这款立式结构的连续塑料袋封装设备，主要面向食品、医药、日化类快消品的中小规格袋装产品封装工序，适配预制袋、卷膜成型袋的连续封口作业，可直接对接前端计量投料、后端成品输送工位，嵌入整线包装流程中完成袋口热封工序。从结构布局来看，设备采用方管焊接的一体式机架作为承载主体，底部配置四个带刹车的万向脚轮，单轮承载满足整机1.2倍自重载荷要求，机架底部预留120mm的地面间隙，方便日常清洁与车间内移位调整，机架整体长宽尺寸控制在850mm*750mm范围内，整机高度1600mm，安装时无需额外预埋固定件，仅需平整硬化地面即可放置，周边预留300mm操作维护空间就能满足日常换膜、检修需求。

　　设备上部设置膜卷安装与导膜辊组，导膜辊采用硬质阳极氧化铝合金材质，辊面做镜面抛光处理，减少薄膜走料过程中的拖拽阻力，导膜辊的安装座配置腰型调节孔，可根据薄膜厚度、材质的不同调整辊间平行度与张紧力，适配0.02mm到0.12mm厚度的PE、PP复合膜材料走料需求。热封工位采用带式连续封口结构，上下两条耐高温特氟龙传动带夹持袋口匀速通过恒温加热块，加热块内置双组热电偶实时反馈温度，温控精度控制在±2℃范围内，可根据不同膜材的热封特性调整工作温度，避免出现封边虚封、烫穿膜材的问题，封口宽度可通过更换加热块压条在8mm到15mm区间调整，满足不同承重规格包装袋的封边强度要求。

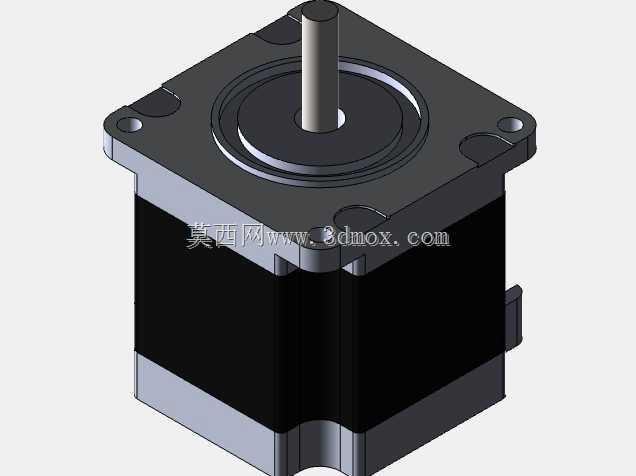

　　走膜牵引部分采用伺服电机驱动同步带传动，牵引辊表面包胶处理增加摩擦力，牵引速度可在0到12m/min区间无级调速，匹配前端不同投料速度的产能节拍，设备中部设置袋口导向定位结构，可根据包装袋宽度调整两侧导向板间距，适配宽度100mm到350mm的不同规格袋型，换型时仅需松开导向板的锁紧手柄调整位置即可，无需更换额外工装配件。机架下部设置成品输出托台，封合完成的包装袋顺着倾斜导板滑落到输出工位，可直接对接后续的重量检测、喷码、装箱工位。

　　电气控制元件集中安装在机架侧部的密封电控箱内，箱体防护等级达到IP54，适配车间多粉尘、偶尔有清洁溅水的生产环境，操作按钮与温控仪表集中设置在机架正面的操作位，操作人员站在设备正面即可完成温度调整、速度设定、启停操作，无需绕机操作。从设计逻辑上，这款设备优先考虑了日常运维的便捷性，所有导膜辊、传动带的张紧结构都采用快拆式设计，更换易损件时无需专用工具即可完成拆装，热封组件的加热块、隔热层采用模块化安装，出现加热元件故障时可整体抽出更换，减少停机维护时间。机架的焊接位置都做了去应力处理，避免长期运行过程中结构变形影响走膜精度，所有与薄膜接触的结构件都做了圆角钝化处理，防止刮破膜材造成生产损耗。设备的重心集中在机架下部，即使脚轮解锁状态下也不会出现侧翻风险，移动时仅需两名操作人员推移即可完成工位调整，适合多品种小批量生产的车间灵活布线需求。在实际生产场景中，这款设备可独立完成小批量订单的袋装封口作业，也可多台并联对接自动投料线实现规模化生产，封边位置平整无褶皱，封合强度可满足5kg以内袋装产品的承重要求，不会出现运输过程中封边开裂的问题。
