可移动倾斜式螺旋送料输送设备结构

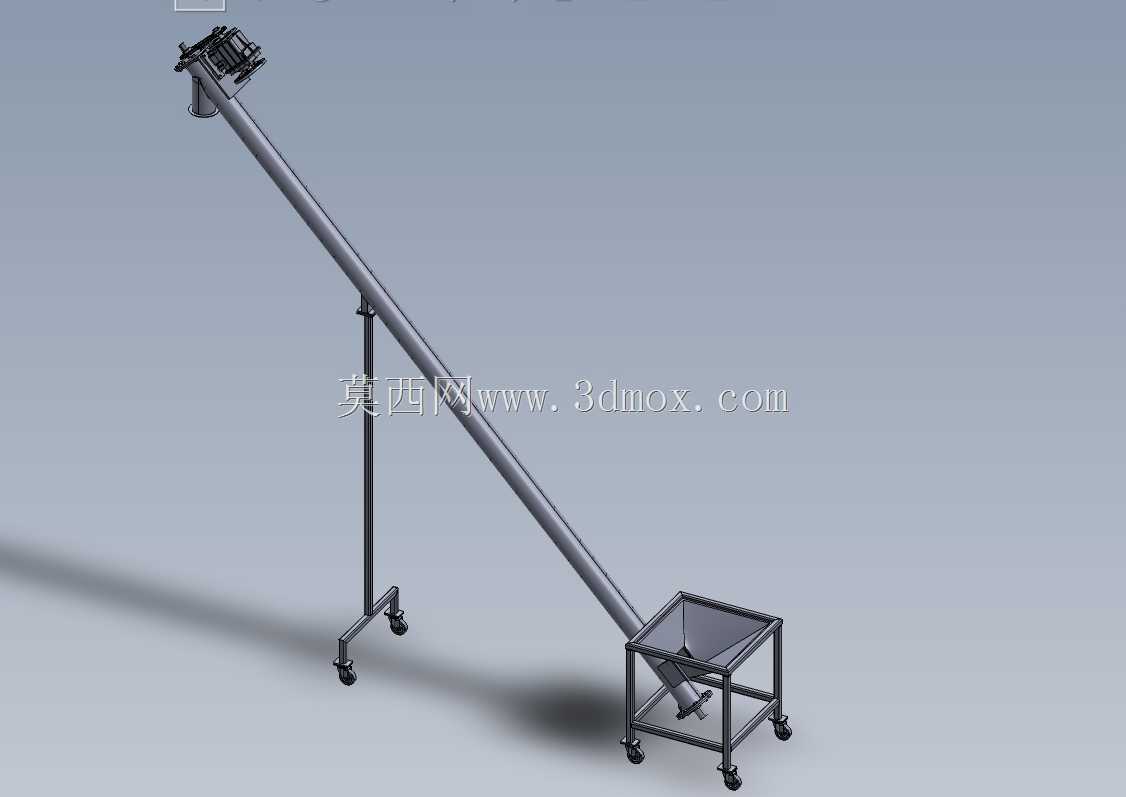

　　这套倾斜布置的螺旋输送结构，主要面向散状固态物料的短距离提升转运场景，在食品加工、建材生产、饲料加工、制药原料输送等工况中都能适配，可将低位料斗内的粉料、小颗粒物料持续稳定输送至高位受料点位，替代传统人工上料的重复劳作，也能衔接上下游生产设备完成连续化物料流转。从结构设计逻辑来看，整体采用圆管作为螺旋叶片的包覆壳体，避免输送过程中物料撒漏、粉尘外溢，进料端设置带脚轮的框式接料斗，料斗敞口尺寸足够承接上游来料，底部做收口过渡与输送管段平滑衔接，减少物料卡滞的风险。

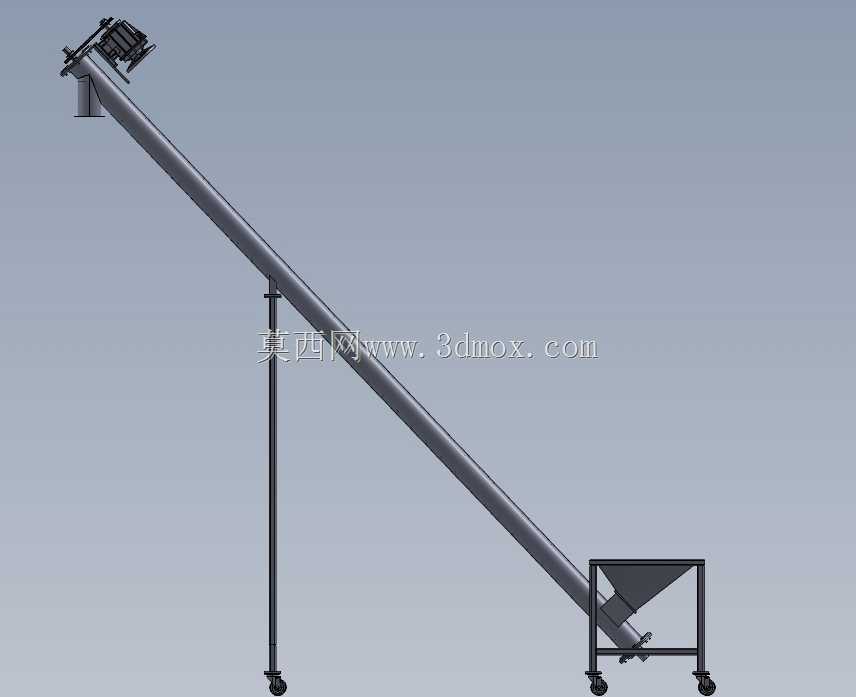

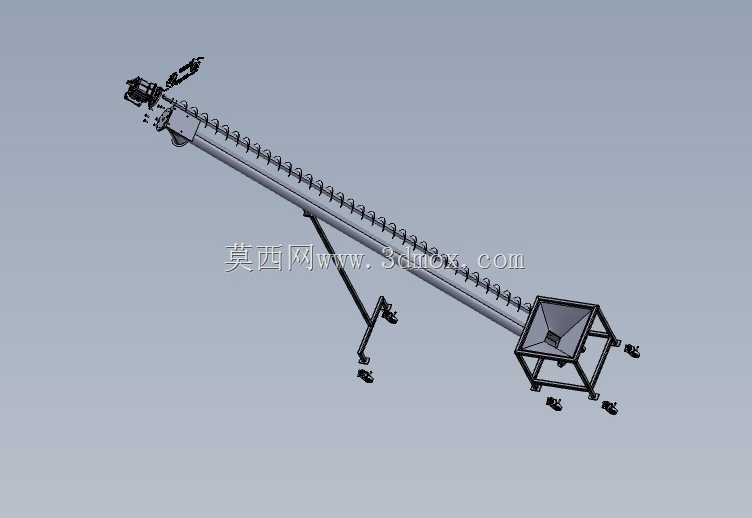

　　支撑结构采用单立柱加斜撑的组合形式，立柱底部配置带刹车的万向脚轮，接料斗底部同样配置脚轮，整套设备可根据生产工位需求灵活移动换位，不需要额外做地基固定，适配多工位轮换使用的中小批量生产场景。输送管段的倾斜角度经过合理匹配，既保证足够的提升高度，又避免倾角过大导致物料下滑回流，管内的连续螺旋叶片与中心轴刚性连接，动力端布置在设备高位出料端，运行时螺旋叶片旋转推动物料沿管腔向上移动，出料口直接对接下游设备进料口，可实现连续均匀给料，避免物料断流或者瞬时冲料的问题。

　　从安装边界来看，设备整体占地范围集中在接料斗的矩形投影区域，接料斗的长宽尺寸适配常规吨袋拆包、人工倒料的操作空间，输送管段的长度根据提升高度匹配，高位出料口的高度可通过支撑立柱的调节结构做小范围调整，能适配不同高度的受料设备进料口。设计过程中针对散料输送的常见问题做了对应优化：螺旋叶片与管壳内壁预留合理间隙，既避免叶片刮蹭管壁产生异响和磨损，又能减少间隙残料；接料斗内可加装简易网格栅，阻挡大尺寸异物进入输送管造成叶片卡滞；所有与物料接触的结构面都做平滑过渡，没有卫生死角，适配食品、制药类物料的清洁要求。移动脚轮的配置让设备不需要吊装设备就能完成工位转移，刹车结构可在设备定位后锁定轮体，避免运行过程中设备移位。

　　整套结构没有复杂的特殊定制构件，大部分采用标准型材、标准管材加工制作，螺旋叶片可采用连续冷轧螺旋叶片成品，降低加工制造成本，后期维护时仅需要定期检查动力端的密封件、螺旋叶片的磨损情况即可，维护工作量较小。在实际工况适配中，针对不同特性的物料，可调整螺旋叶片的螺距参数：流动性好的颗粒物料可采用较大螺距提升输送效率，流动性差的粉料可采用较小螺距避免物料打滑；针对有一定磨琢性的物料比如水泥、砂石粉料，可在叶片边缘加装耐磨衬层，延长叶片使用寿命。设备的动力端安装座做了加强设计，承受螺旋轴运转的径向和轴向载荷，避免运行过程中出现轴端晃动。接料斗的框式支架除了支撑料斗本身，还可作为设备移动时的推扶点位，操作人员可直接扶持支架推动设备换位，不需要额外加装扶手结构。
