AVR控制智能四轮遥控小车结构设计

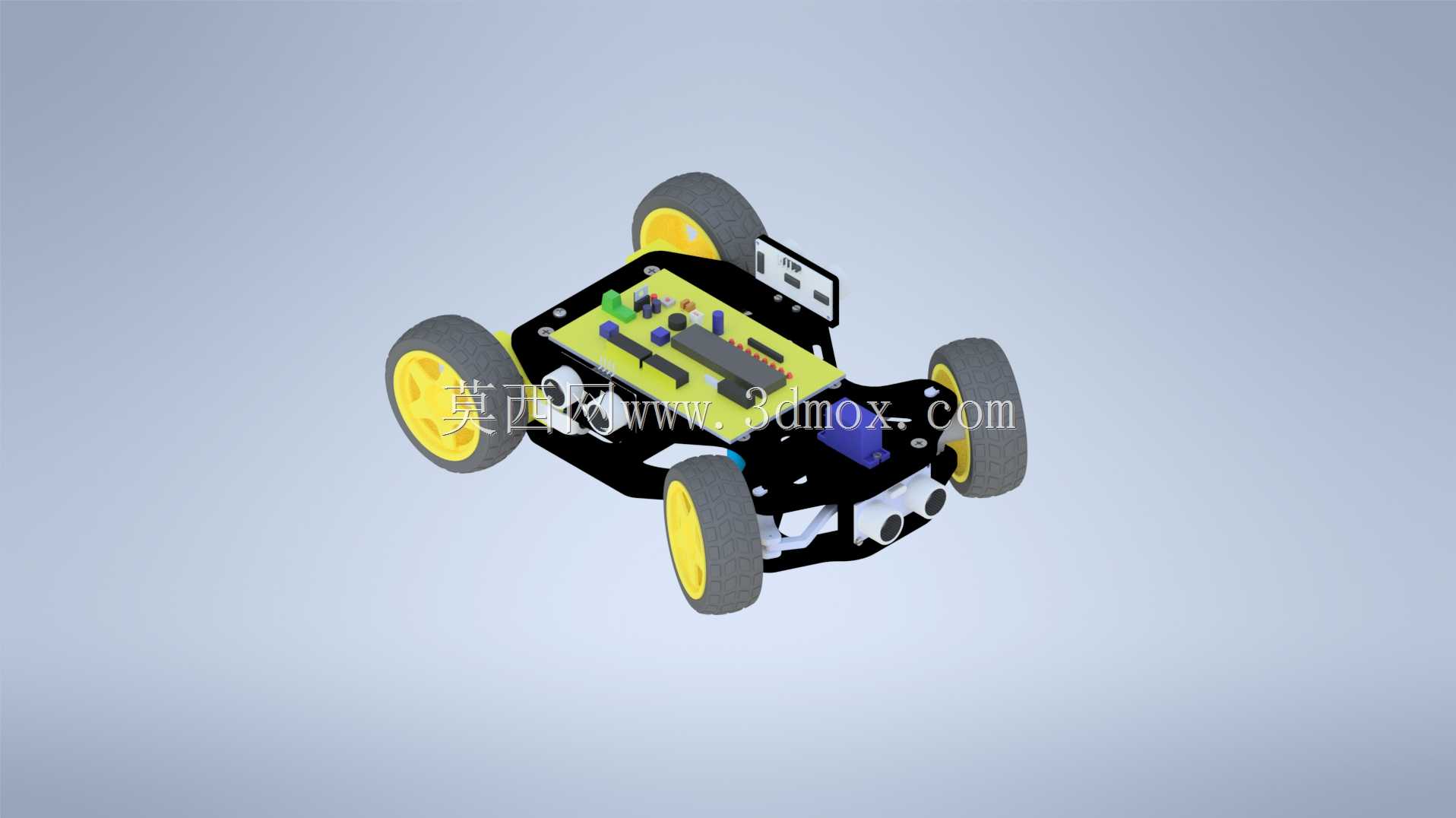

　　这款轮式遥控移动载体的设计，核心面向小型智能移动平台的教学验证、功能原型开发场景，可作为嵌入式控制学习、小型传感搭载、短距移动作业的基础承载结构，适配高校电子类、机电类专业的项目验证需求，也可作为小型巡检、环境探测类功能样机的底盘基础。从结构布局来看，整车采用上下分层的板件承载形式，上层主安装板预留了主控板、驱动模块、电源模块的固定孔位，孔位排布参考常用嵌入式开发板的安装间距，可直接适配主流AVR主控板、双路H桥驱动板的安装需求，无需额外打孔改制；下层板件集成了轮系安装座、电池仓卡位以及前端传感安装位，前后轮的安装支座采用对称式设计，降低了零件加工的开模成本，也方便后期维护更换易损件。

　　轮系部分采用四轮布局，两个后轮作为驱动轮直接连接减速电机输出轴，两个前轮为随动转向轮？不对，实际该结构为四轮差速驱动布局，四个车轮均搭配橡胶胎面，轮毂采用硬质工程塑料材质，胎面的防滑纹路可在平整桌面、环氧地坪、短绒地毯等常见室内场景提供足够抓地力，避免起步、转向时出现打滑偏移。车轮与安装座的配合处预留了0.2mm的轴向间隙，既保证车轮转动无卡滞，也不会出现轴向窜动导致的行驶跑偏问题。设计过程中，对整车的重心位置做了反复校核，将重量较大的电池模块布置在底盘几何中心偏后的位置，主控板、驱动模块等重量较轻的元件布置在上层板靠前区域，使得整车重心落在四个车轮的支撑多边形中心区域，急停、转向时不会出现侧翻风险，爬坡时也不会出现抬头翘尾的问题。

　　整车的外形尺寸控制在150mm×100mm×50mm的范围内，属于小型桌面级移动载体，可轻松通过宽度200mm以上的通道，最小转弯半径为0，依靠差速控制可实现原地转向，适配狭小空间内的移动作业需求。安装边界方面，上层安装板的有效搭载区域为100mm×70mm，可承载最大300g的附加载荷，满足搭载红外避障模块、超声波测距模块、小型摄像头等常用传感组件的需求；前端预留的两个安装孔位间距为20mm，可直接固定常用的超声波测距传感器，无需额外设计转接支架。

　　结构上所有板件的连接均采用M2规格的螺丝与铜柱配合，铜柱高度选择15mm规格，为上下层之间的接线预留了足够的走线空间，避免线束挤压导致的接触不良问题；电机的安装位采用卡槽加螺丝固定的形式，卡槽的尺寸与常用的N20减速电机外形完全匹配，安装时可先将电机卡入卡槽定位，再拧紧固定螺丝，降低装配时的对位难度，也能避免电机运转时的震动导致固定螺丝松脱。在功能实现层面，该结构可配合遥控接收模块实现手动遥控行驶，也可通过烧录不同的控制程序实现自动循迹、避障行驶等功能，底盘的离地间隙为8mm，可顺利通过高度5mm以内的障碍物，适配室内平整地面的绝大多数使用场景。设计时对所有运动部件的干涉情况做了全行程校验，车轮在最大转向角度（差速状态下的轮速差匹配）下不会与底盘板件、安装铜柱发生摩擦，线束的走线路径均避开了车轮转动区域、电机发热区域，避免长期使用过程中线束被磨破或者被高温烤坏。电池仓的卡位设计兼容2节18650锂电池的电池盒，也可适配同尺寸的锂聚合物电池固定，电源接口预留在上层板的后侧位置，方便充电操作，也不会影响前端传感模块的探测范围。
