带防护网结构的方形轴流散热风机

在各类需要主动风冷散热的工业设备场景中，这类带方形安装边框的轴流散热组件是应用极广的配套部件，常见于电源变压器柜、小型液压站、工控机箱、伺服驱动柜、激光设备散热回路等需要定向强制对流换热的位置，核心作用是通过叶轮旋转带动空气定向流动，带走发热元件表面累积的热量，避免设备内部因温度超限出现性能衰减、元件寿命折损甚至热保护停机的问题。

从结构设计逻辑来看，这款散热组件采用一体化方形安装外框，外框边缘做了圆弧过渡处理，既可以避免安装过程中锐边划伤操作人员，也能减少框体边角的应力集中，提升长期运行下的结构抗振性能。外框上预留的安装孔位采用对称布局，适配常规的机柜面板安装、散热器表面贴装等多种安装方式，安装边界的尺寸设计匹配行业通用的安装孔距标准，不需要额外做转接件就能直接替换同规格的常规散热风机，降低设备改造成本。

核心的风轮部分采用多叶片轴流设计，叶片的倾斜角度经过流场优化，在保证足够风量输出的同时，尽可能降低叶片旋转过程中切割空气产生的紊流噪音，适配对运行噪音有一定要求的室内设备场景。风轮前方加装的金属防护网采用格栅式结构，格栅的间隙尺寸经过计算，既不会对进风风量造成明显的遮挡损耗，也能有效阻挡外部异物、线缆碎屑、昆虫等进入风轮区域，避免异物卡滞叶轮造成电机烧毁，同时也能防止运维人员误触高速旋转的叶轮造成机械伤害，满足工业设备的安全防护要求。

风轮与外框的连接位置做了同轴度限位设计，保证叶轮旋转时的动平衡精度，减少长期高速运行下的振动传递，避免风机运行时带动安装柜体产生共振异响。外框后侧的平面可以直接贴合在需要散热的散热器表面或者机柜通风口位置，安装时只需要在贴合面加装密封泡棉，就能避免气流短路，保证风机吸入或者吹出的气流全部经过散热区域，提升换热效率。

在实际选型适配过程中，这类散热组件可以根据设备的发热功率、允许的温升范围、安装空间的深度限制匹配不同转速的驱动电机，外框的方形结构相比圆形风机更便于在平面面板上固定，不需要额外制作圆形安装开孔，降低机柜钣金加工的难度。防护网与外框采用卡扣式连接结构，日常运维清理积尘时不需要拆卸整个风机，只需要取下防护网就能清理叶片和网孔上累积的灰尘，维持散热通道的通畅，减少设备日常维护的工作量。

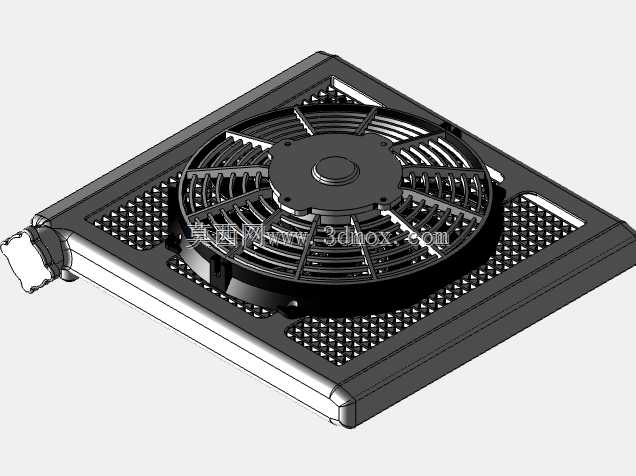

从结构建模的角度来看，这款模型完整还原了产品的所有装配细节，包括外框的安装孔位、防护网的格栅排布、叶轮的叶片曲面、电机端盖的结构特征，所有配合面的尺寸公差都按照实际工业产品的装配要求做了预留，既可以直接用于设备装配的干涉检查，也能作为散热系统流场仿真的基础模型，帮助设计人员提前验证风道设计的合理性，减少实物样机的测试迭代次数。在做设备整体布局设计时，只需要将该模型导入装配环境，就能直观核对风机安装位置与周边元件的安全距离，避免出现安装后与其他线缆、元件产生空间干涉的问题，提升整体设计的准确率。
