卧式高速激光熔覆加工设备结构设计

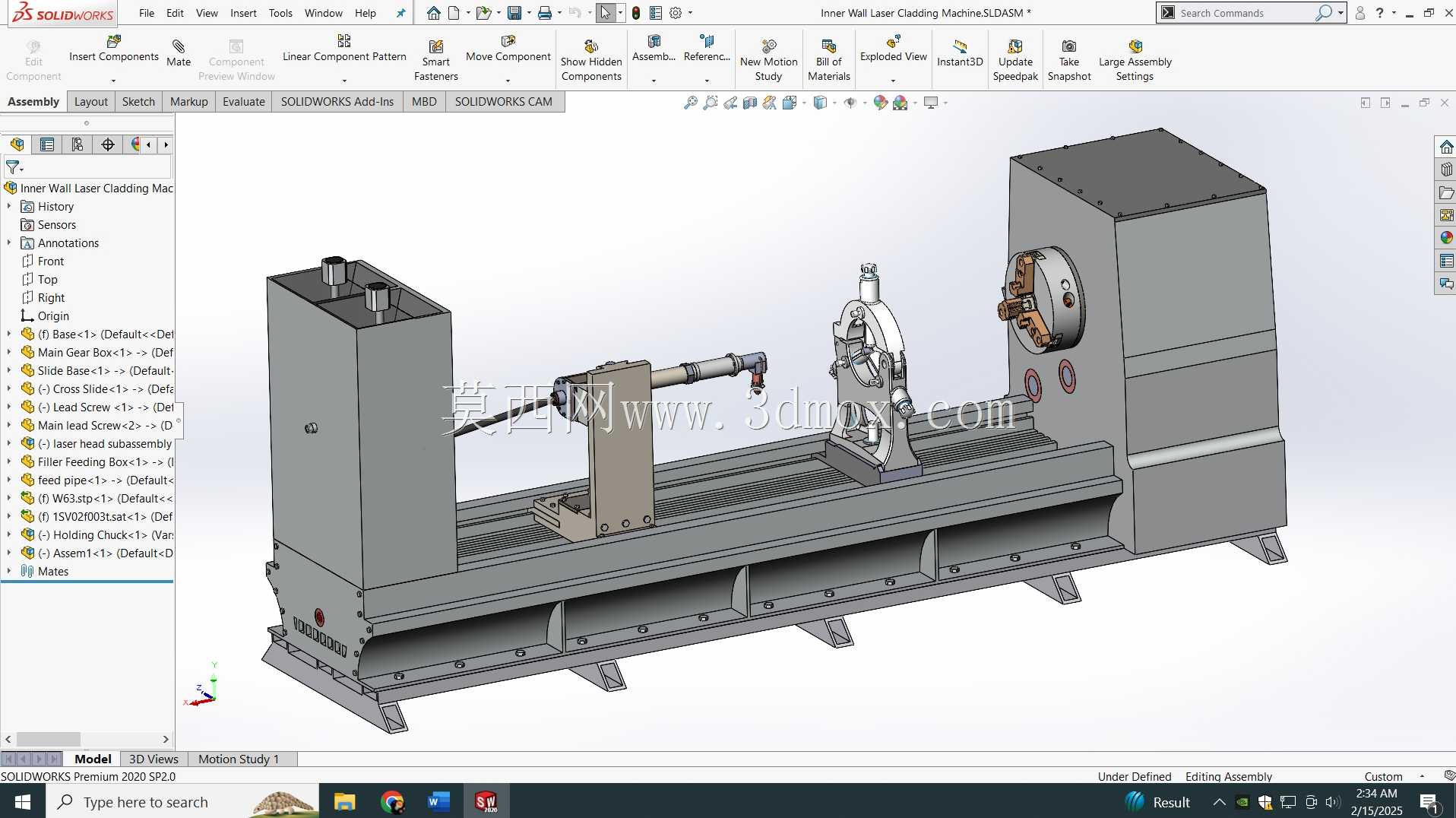

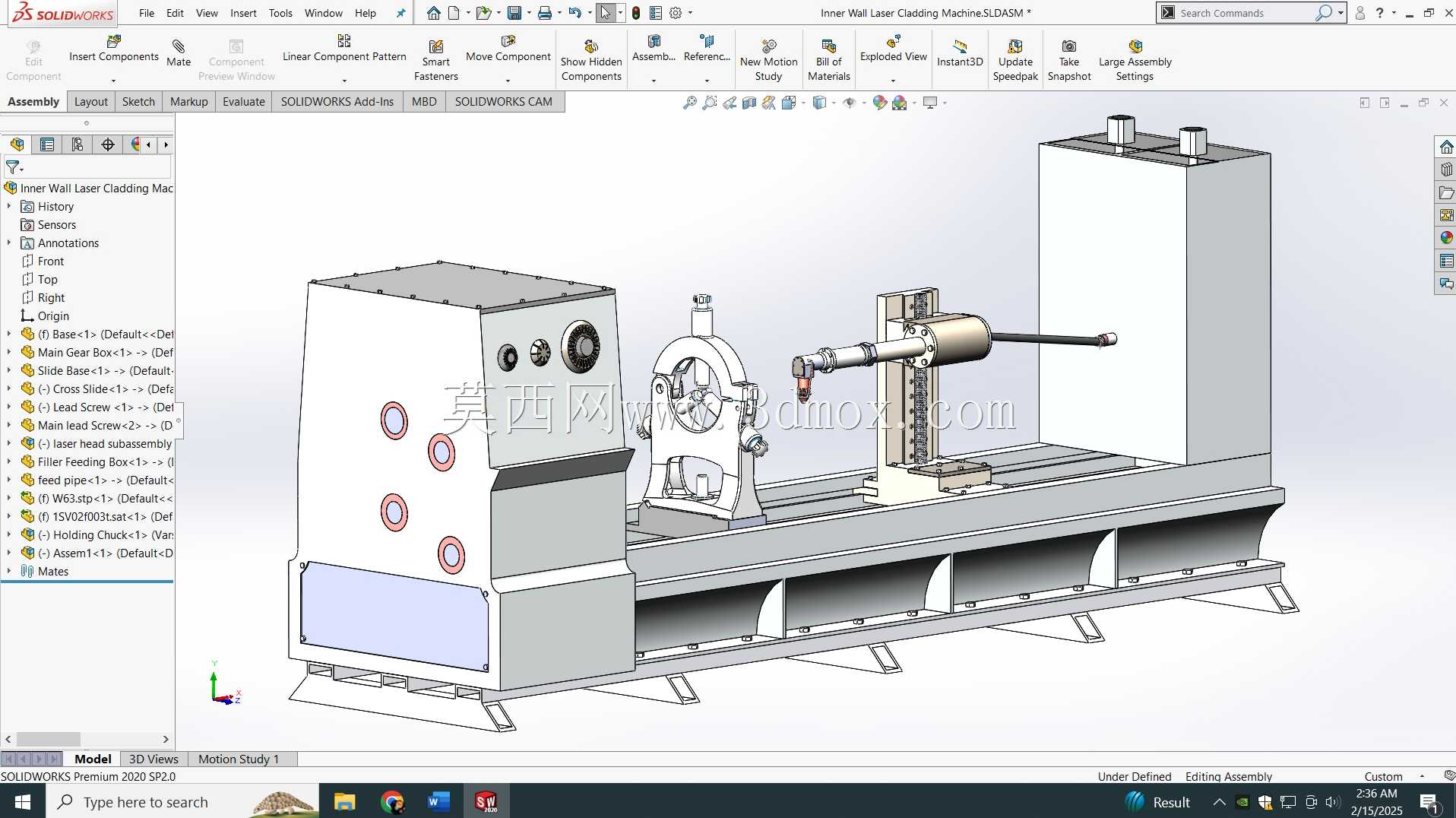

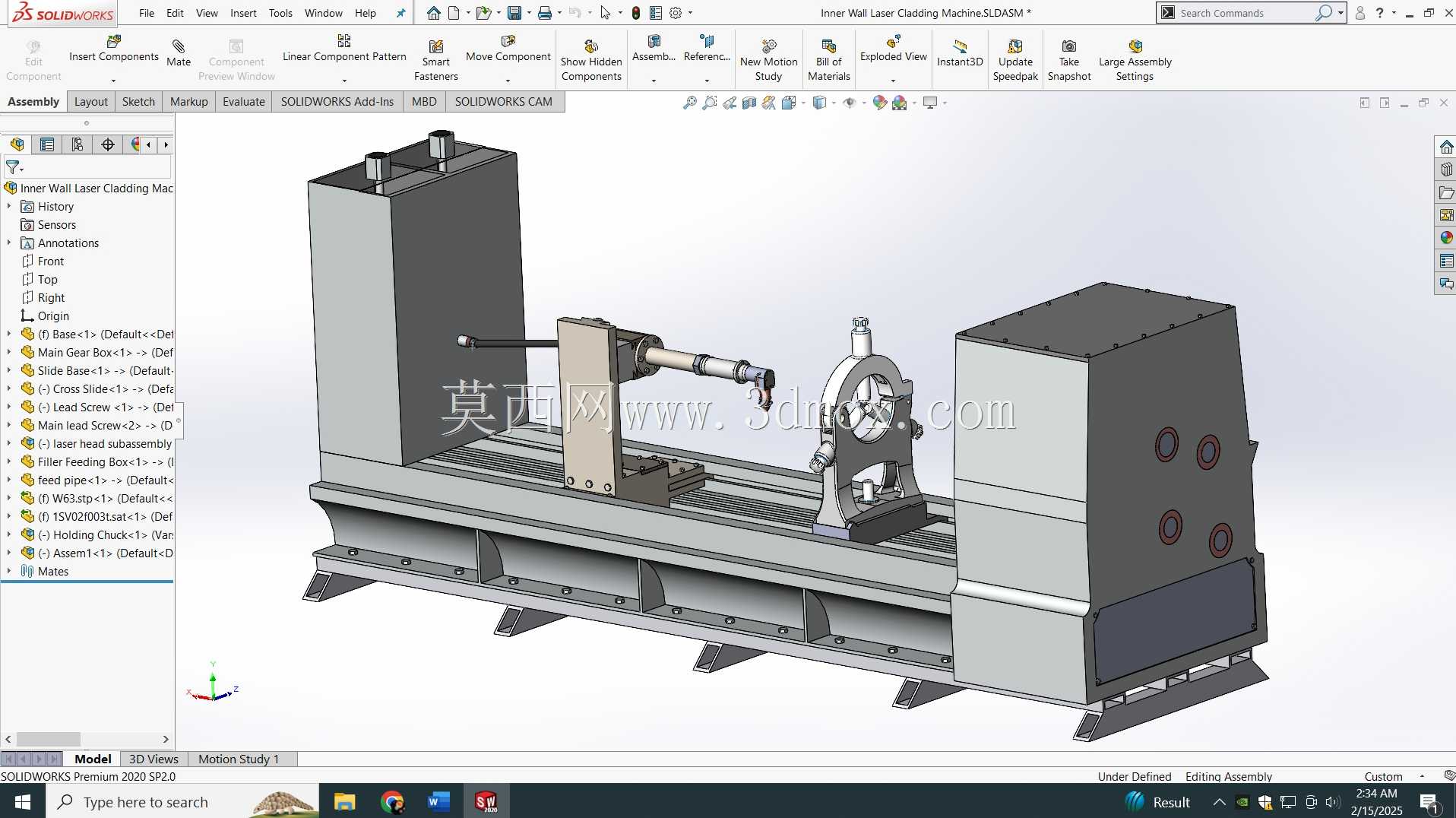

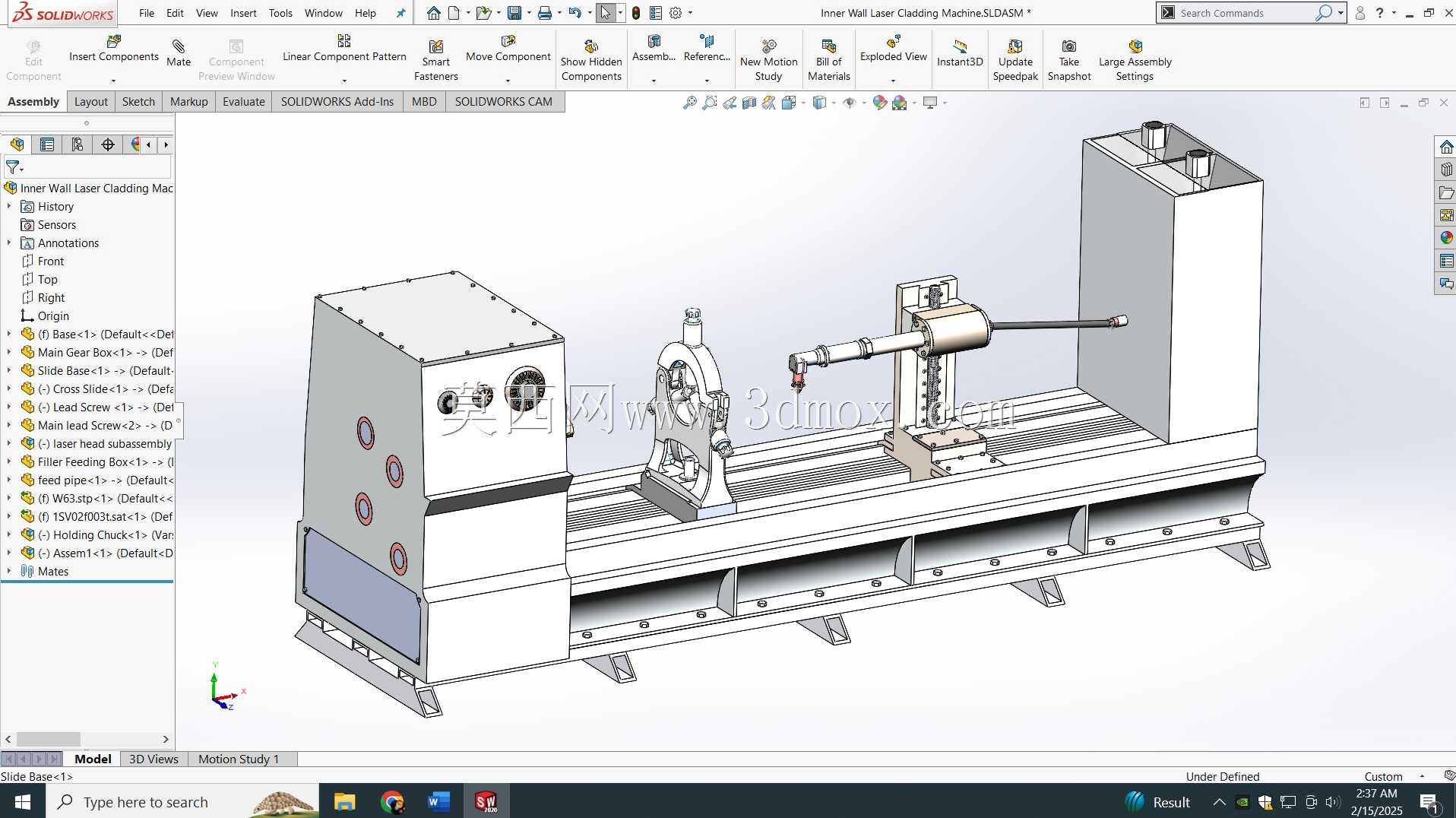

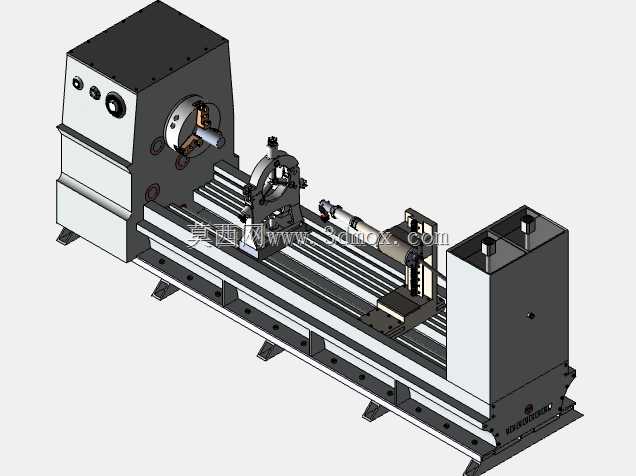

　　这套卧式结构的激光加工设备，核心面向金属零部件表面改性、磨损件修复再制造场景，在矿山机械液压杆修复、轧辊表面耐磨层制备、航空发动机零部件热障涂层涂覆、船舶轴系防腐处理等工况中都有广泛应用，区别于立式熔覆设备的装夹局限，卧式布局更适配长轴类、大重量回转体工件的连续加工作业，能有效降低长工件装夹后的挠度变形问题。从整体结构布局来看，设备采用分体式床身基座设计，底部为一体化铸造的长条形承载床身，床身底部设置多组可调式减震垫铁安装位，安装时可根据车间地面平整度调整垫铁高度，保证床身整体水平度误差控制在每米0.02mm以内，避免长期承重后床身变形影响加工精度；床身上部铺设两组平行的高精度直线导轨副，其中一组导轨承载横向移动的激光头进给滑台，另一组导轨承载可调整位置的工件回转顶尖座，两组导轨的平行度公差在装配时经过反复打表校准，保证滑台移动全程无卡滞、无偏摆。

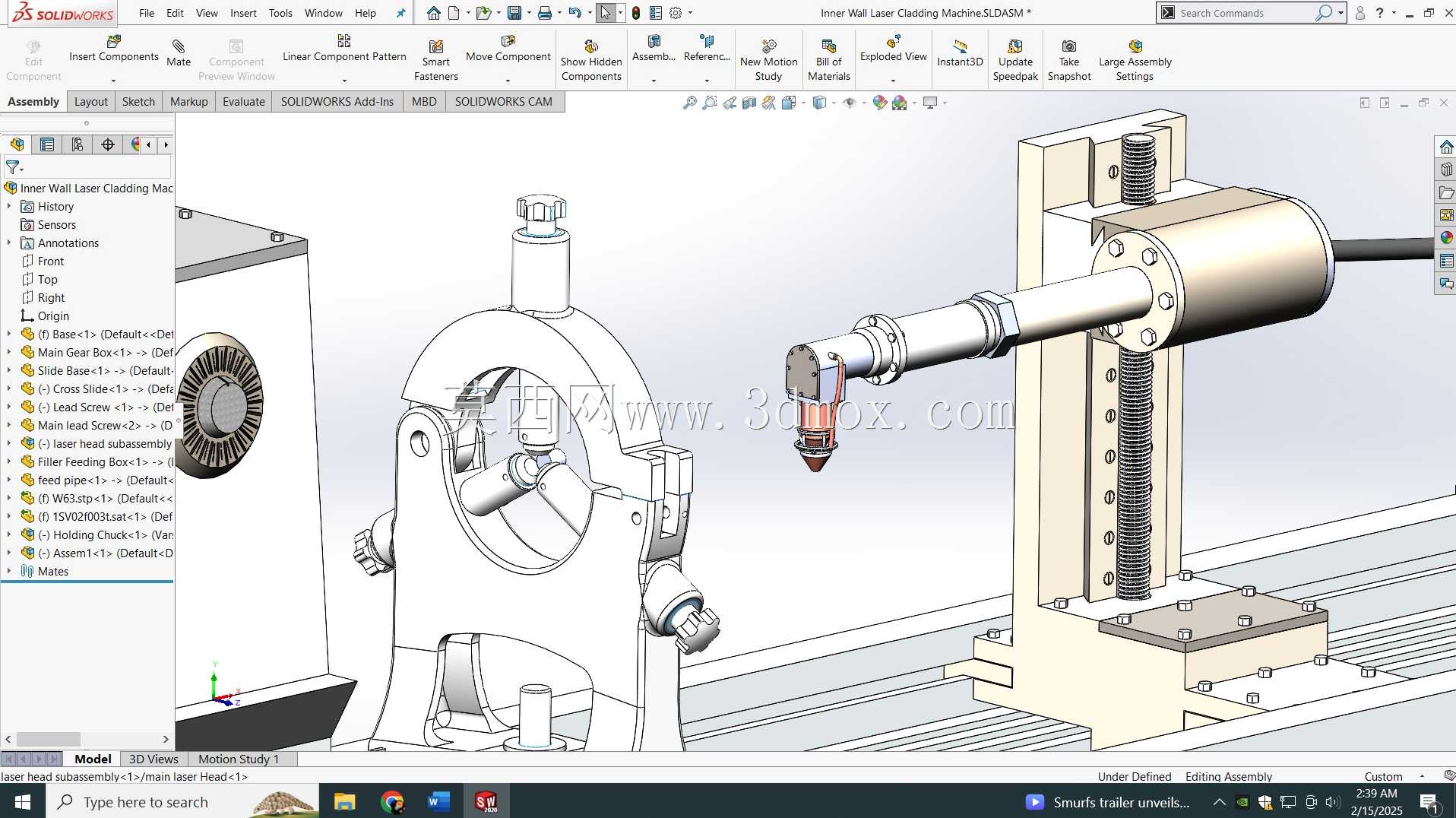

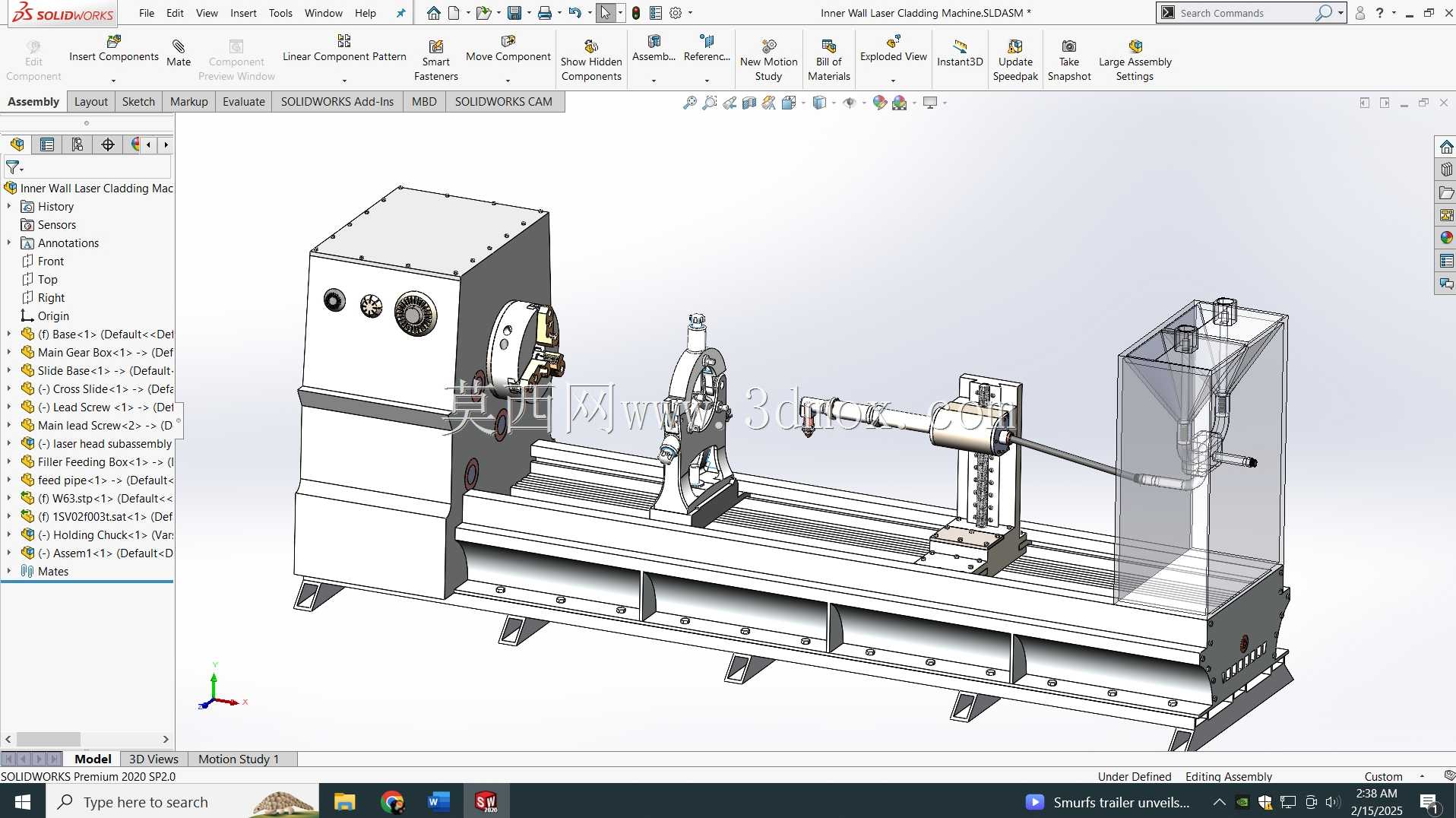

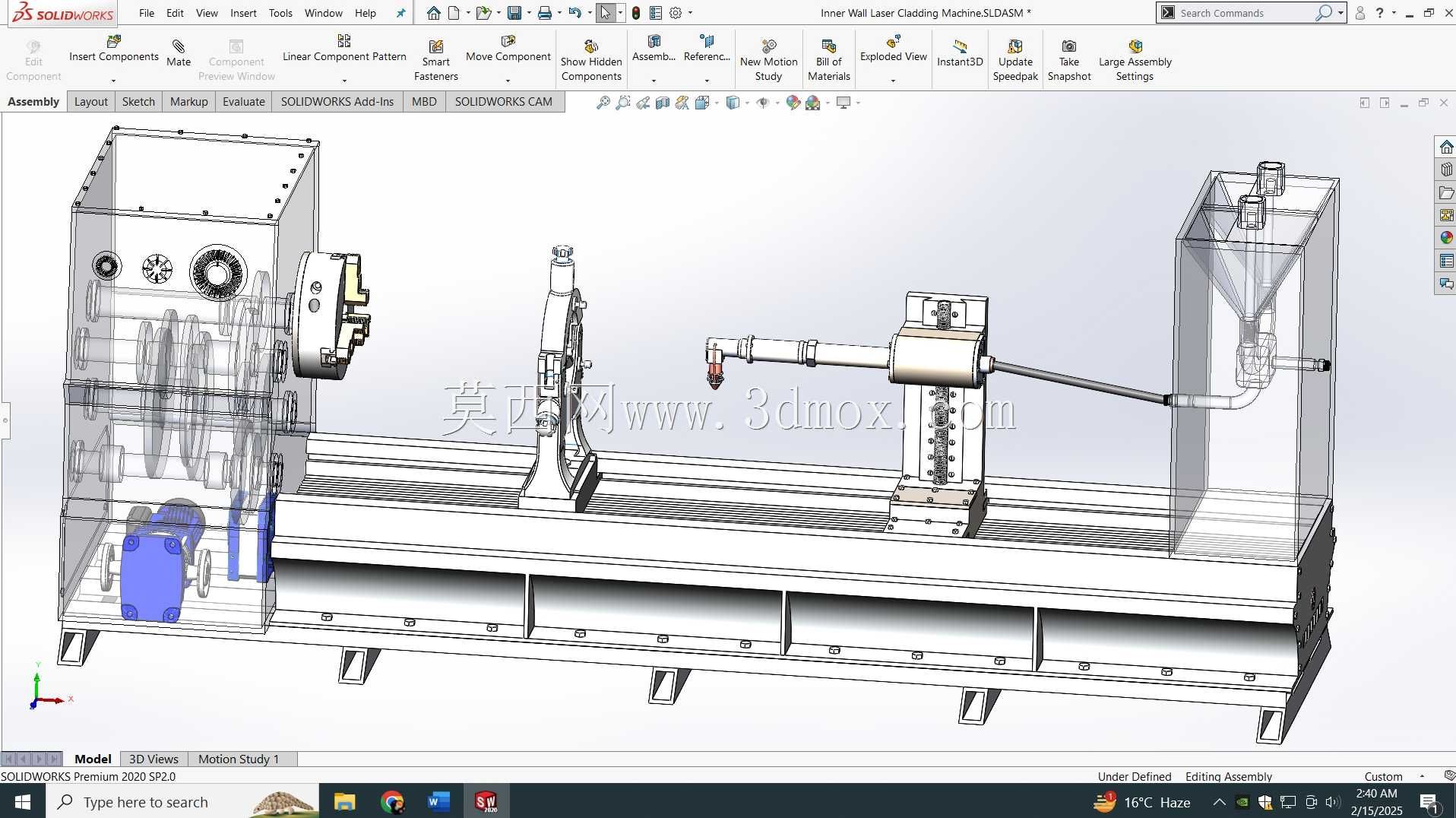

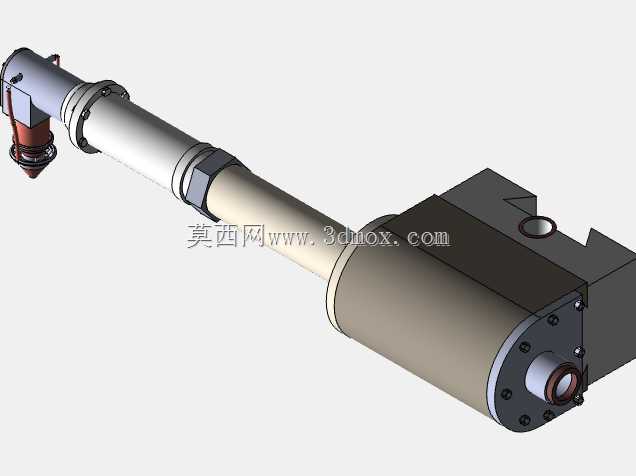

　　设备两端设置对称的立式承载箱体，左侧箱体内部集成工件主轴驱动系统，采用伺服电机搭配高精度行星减速器的传动结构，主轴输出端配置三爪卡盘装夹接口，可适配不同直径的工件装夹需求，主轴回转精度控制在0.01mm以内，保证工件转动时的径向跳动量满足激光熔覆的工艺要求；右侧箱体为激光发生系统与水冷循环系统的集成安装舱，舱体内部预留分层安装板位，可根据不同功率的激光器选型调整安装空间，舱体侧面开设多组通风散热孔与管路穿装接口，水冷管路、光纤线路、信号控制线均可通过专用接口规整排布，避免线路杂乱干涉设备运动部件。中间的激光头进给滑台采用十字滑台结构，可实现横向进给与垂直方向的高度调整，滑台的进给驱动采用高精度滚珠丝杠搭配伺服电机，进给速度可根据熔覆工艺参数在0.1mm/min到5000mm/min范围内无级调整，滑台前端设置激光头安装法兰与送粉管路固定位，可适配不同焦距的熔覆激光头，同时预留了送粉器管路、保护气路的安装空间，保证熔覆过程中金属粉末输送均匀、保护气覆盖充分，减少熔覆层的氧化缺陷。

　　位于主轴与尾座之间的随动支撑架，是针对长轴类工件加工设计的辅助支撑结构，支撑架上配置可调整开合角度的耐磨支撑轴承，可根据工件直径调整支撑高度与抱紧力度，在加工长度超过1.5米的长轴工件时，可根据工件的挠度变形位置灵活调整支撑架的安装位置，避免工件高速回转时出现甩动、振颤问题，保证熔覆层厚度均匀一致。设备的尾座采用可锁紧式移动结构，尾座顶尖采用莫氏锥度接口，可根据工件重量选择活顶尖或者死顶尖，尾座移动到指定位置后可通过导轨锁紧机构快速固定，顶尖的顶紧力可通过尾部的调节手轮调整，避免顶紧力过大导致工件变形、顶紧力过小导致工件装夹松动。在设计过程中，充分考虑了设备的维护便利性，所有导轨副、丝杠副的位置都预留了润滑脂加注口，日常维护时无需拆解设备外罩即可完成润滑保养；床身内部设置了废料收集槽，熔覆过程中产生的多余金属粉末、焊渣可直接落入收集槽内，清理时只需抽出槽体即可完成废料清理，大幅降低日常清洁的工作量。电气控制元件的安装全部集中在右侧箱体的独立电气舱内，电气舱与激光舱、水冷舱之间设置金属隔板隔离，避免水冷管路漏液、粉尘进入电气舱导致元件损坏，电气舱门设置密封胶条，达到IP54的防护等级，适配车间多粉尘的作业环境。

　　从安装边界来看，设备整体长度根据加工行程不同可覆盖2米到6米区间，宽度控制在1.8米以内，高度控制在2.2米以内，可适配常规工业厂房的进门尺寸与车间起重设备的起吊高度要求，设备进场安装时无需对厂房门、车间通道做额外改造，整体重量控制在8吨以内，常规车间的地面承重即可满足安装要求，无需额外做设备基础加固。整套结构在设计时反复校核了各运动部件的干涉问题，滑台全行程移动、主轴全转速回转、尾座全位置调整时均无运动干涉，所有外露的运动部件都预留了安全防护罩安装位，可加装钣金防护罩避免操作人员误触运动部件或者激光辐射，满足工业设备的安全规范要求。
