立式单头超声波塑料熔接设备结构

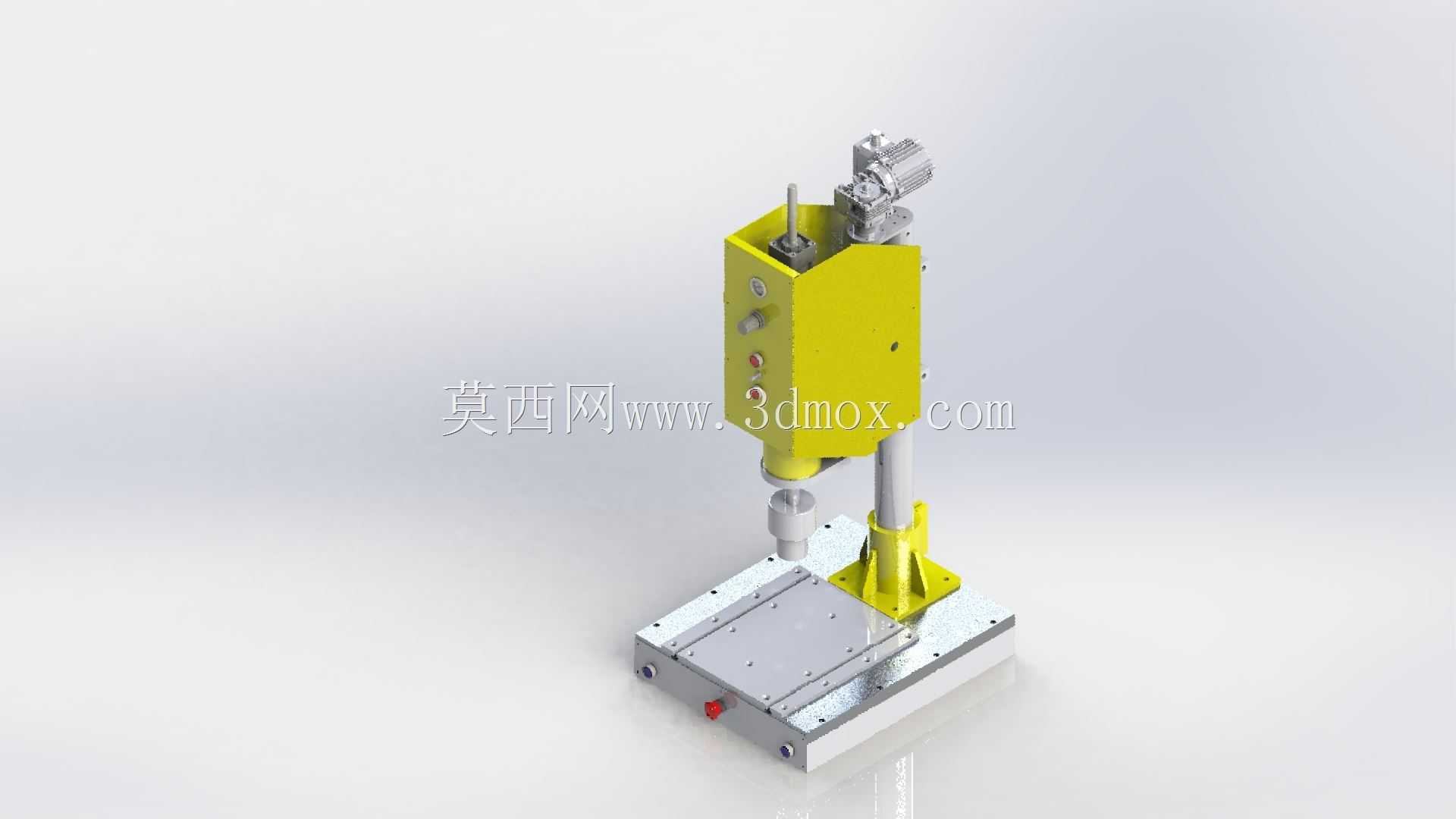

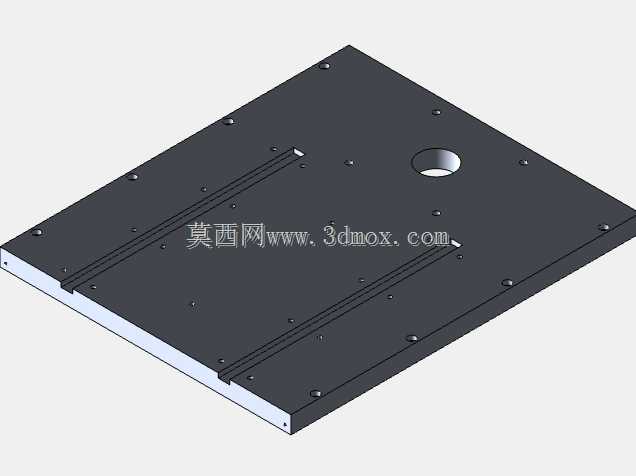

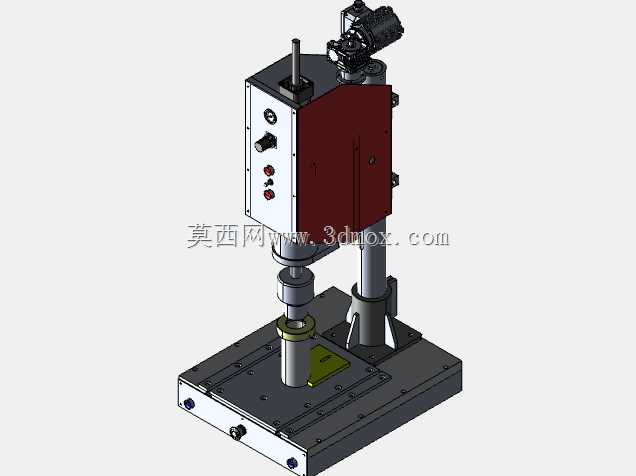

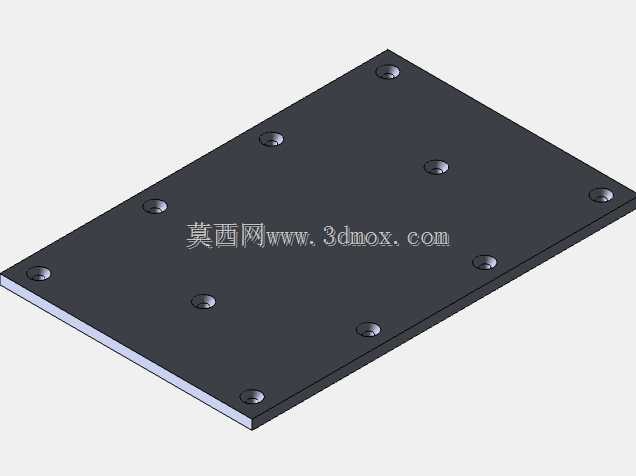

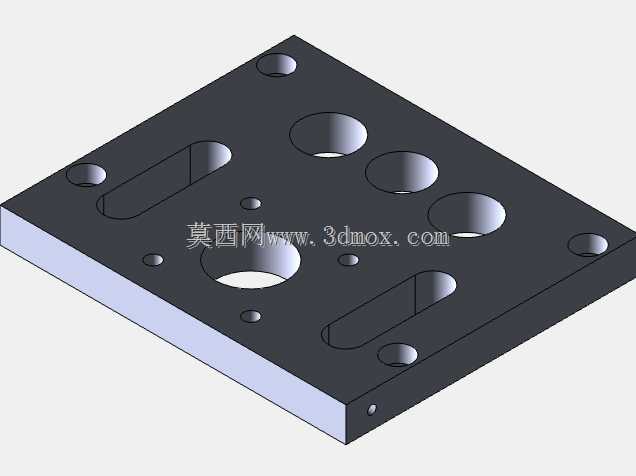

　　这套立式超声熔接结构的设计，最初是针对3C小件、汽配塑料饰件的批量熔接场景做的适配，日常产线里常见的手机壳螺母预埋、车灯壳密封压合、无纺布滤袋封边这类工序，都能靠这套结构完成作业，相比传统的胶粘、热熔工艺，它不需要额外添加粘接辅料，熔接面的结合强度能达到母材本体强度的八成以上，而且作业过程没有溢胶、焦边问题，适配洁净车间的生产要求。从结构布局来看，整机采用立柱式悬臂承载设计，底部的方形工作台是整块6061铝板经铣削加工而成，台面上排布了等间距的M6螺纹孔阵，方便不同产品的定制工装快速装夹定位，工作台的安装基准面做了0.02mm的平面度公差控制，避免工装装夹后出现倾斜，导致熔接面受力不均出现虚焊。

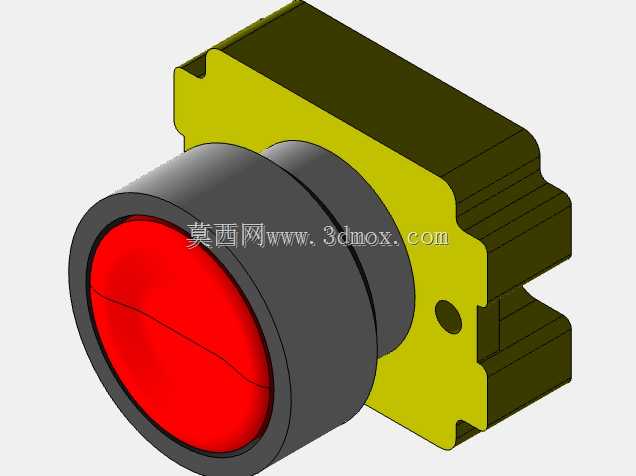

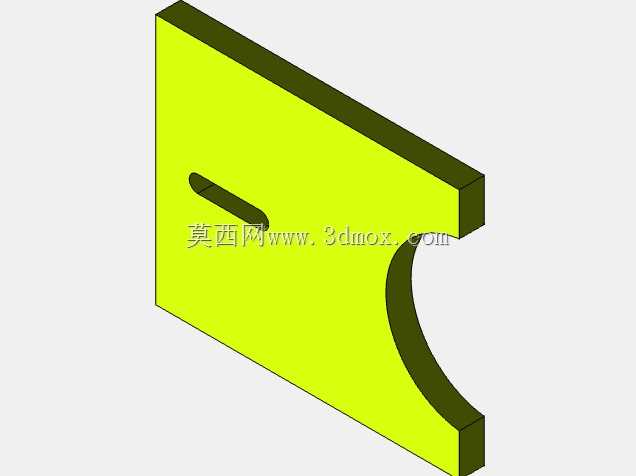

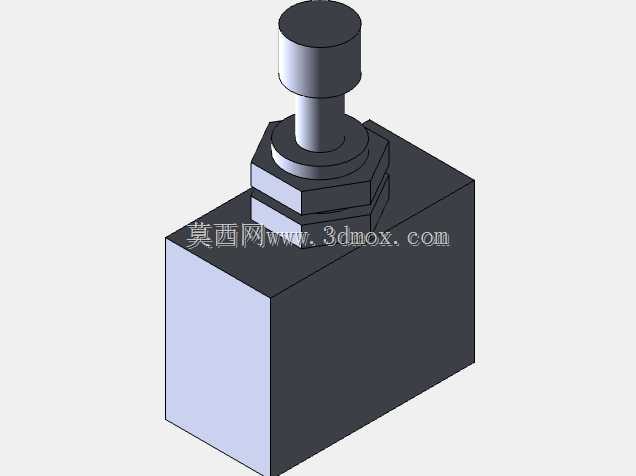

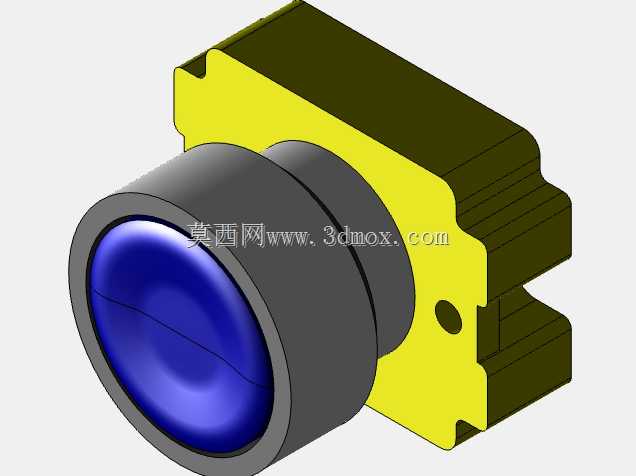

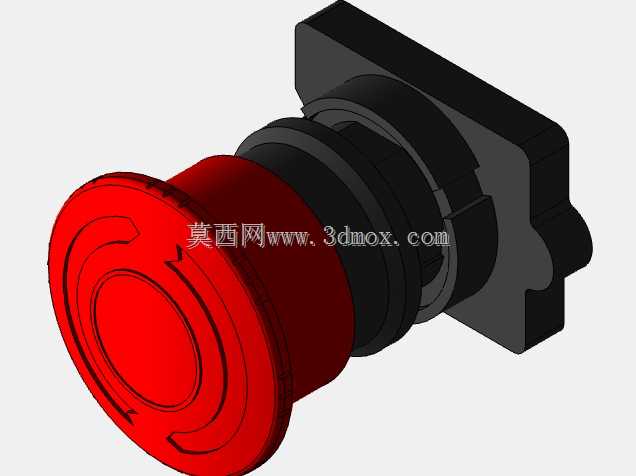

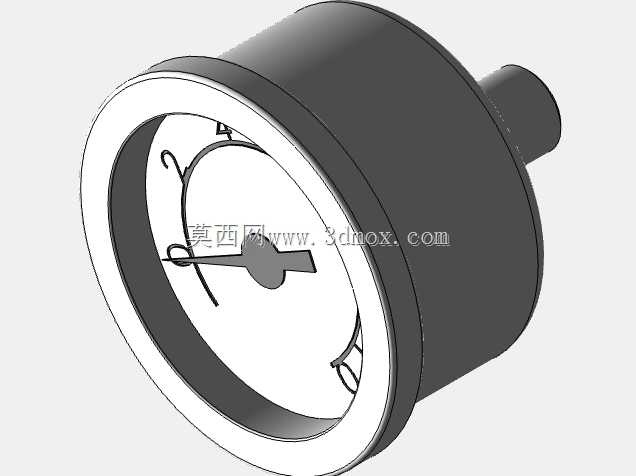

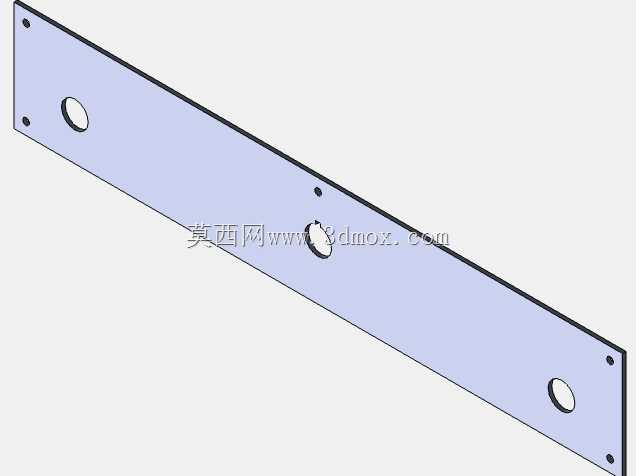

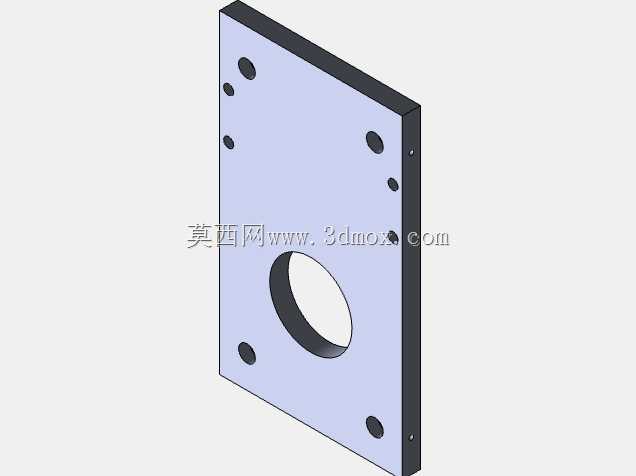

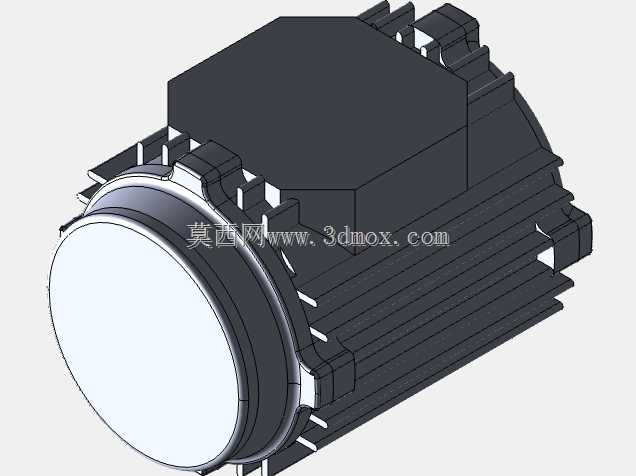

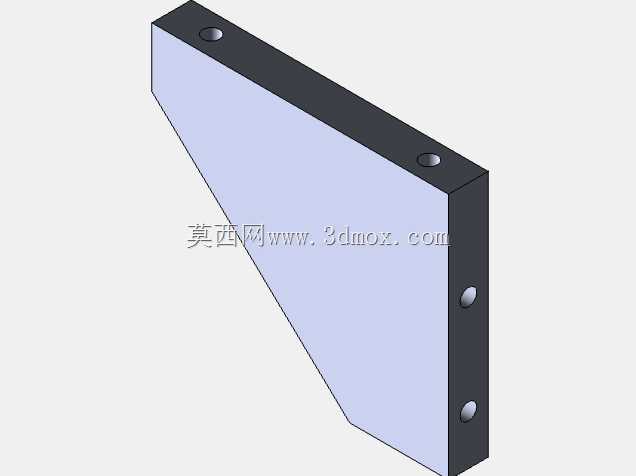

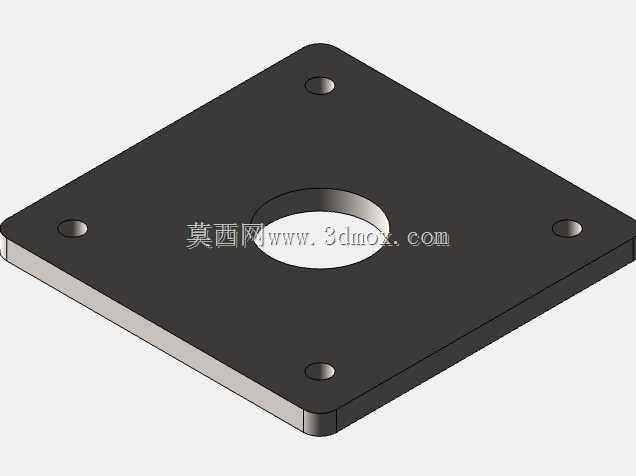

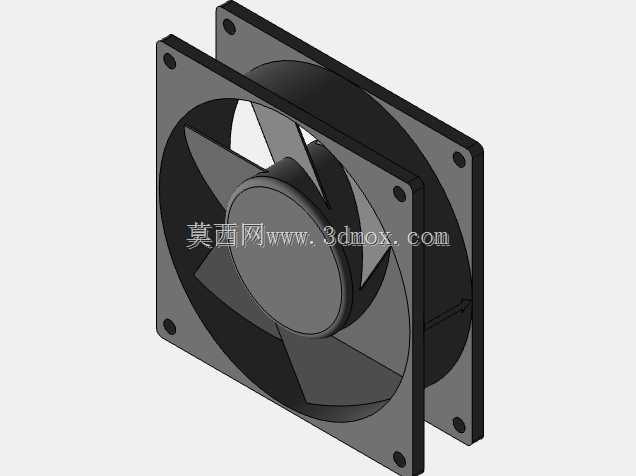

　　工作台底部预留了四个M12的地脚安装孔，现场部署时可以直接锁在铝型材机架或者水泥地面上，整机的重心落在工作台几何中心偏后120mm的位置，即使焊头下压施加最大3000N的压力，设备也不会出现前倾晃动，不需要额外加装配重块。上部的黄色箱体是超声换能器与升降传动的安装腔体，箱体采用2mm厚的冷轧板折弯焊接成型，内部做了加强筋布局，避免换能器高频振动时引发箱体共振，产生额外的噪音和能量损耗。箱体侧面预留了操作按钮与气压表的安装位，对应的走线槽在箱体内部做了隐藏式设计，不会在设备外部裸露管线，既避免车间作业时管线被工件勾挂，也能减少粉尘进入箱体内部影响电气元件寿命。

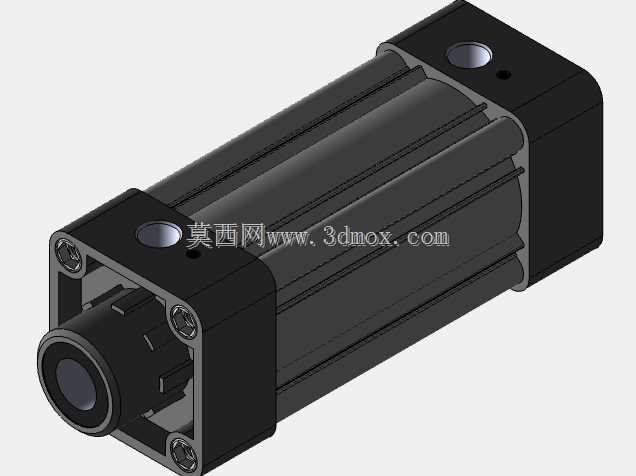

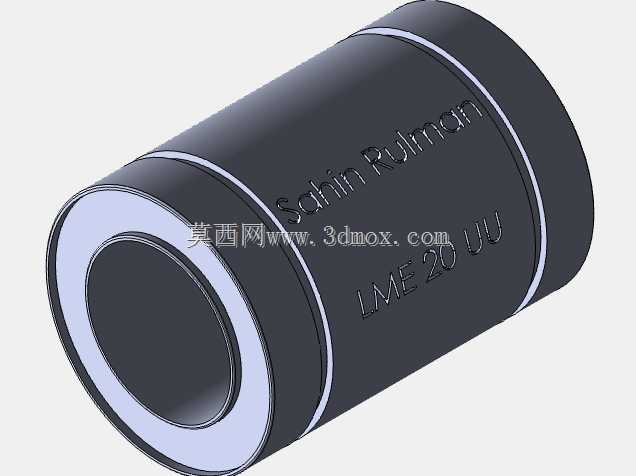

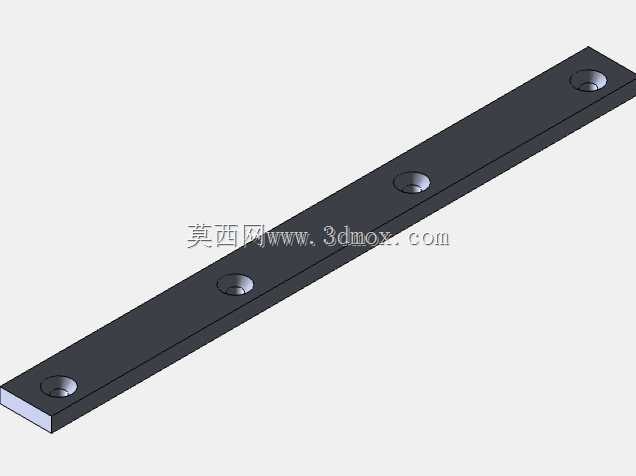

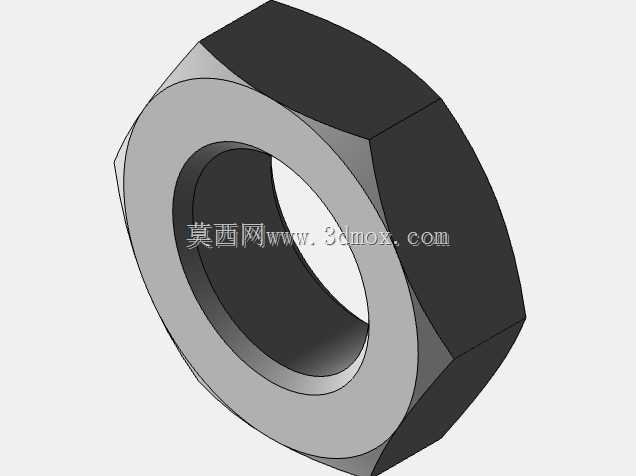

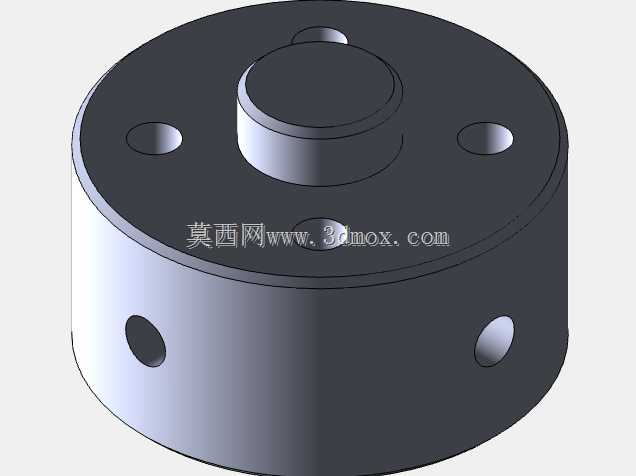

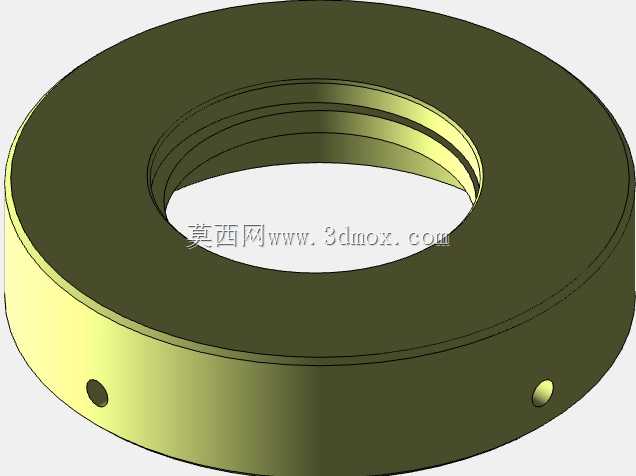

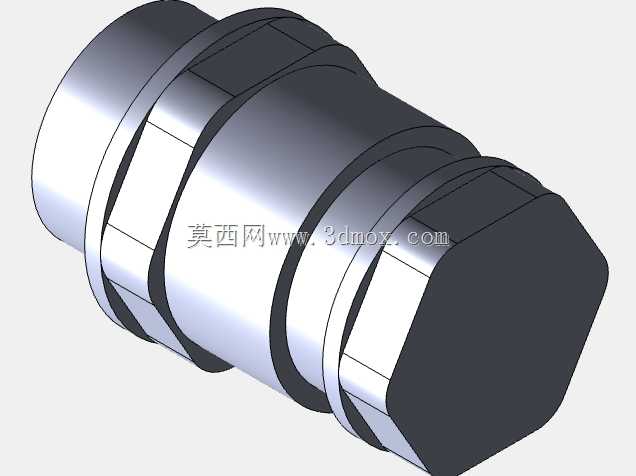

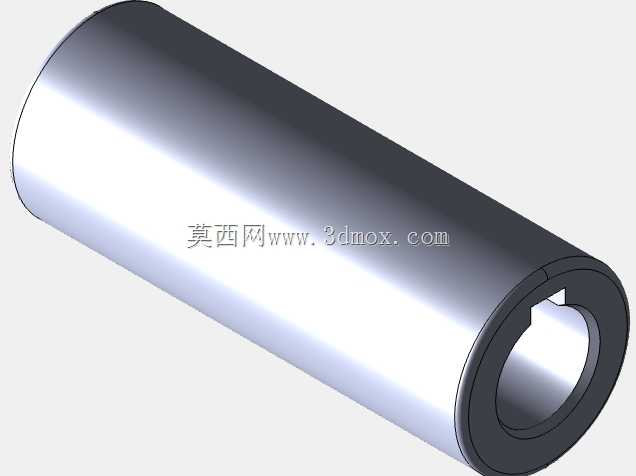

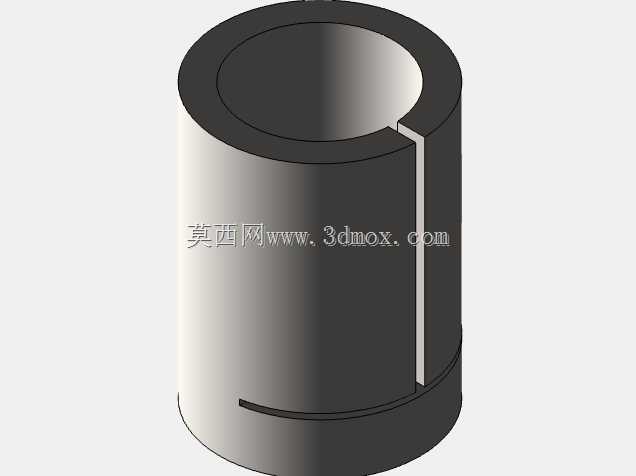

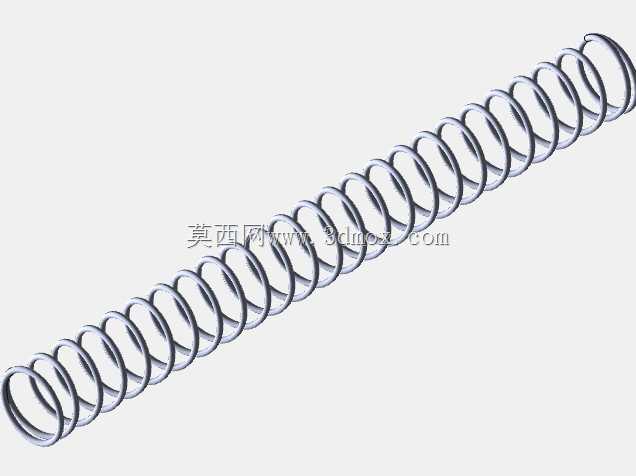

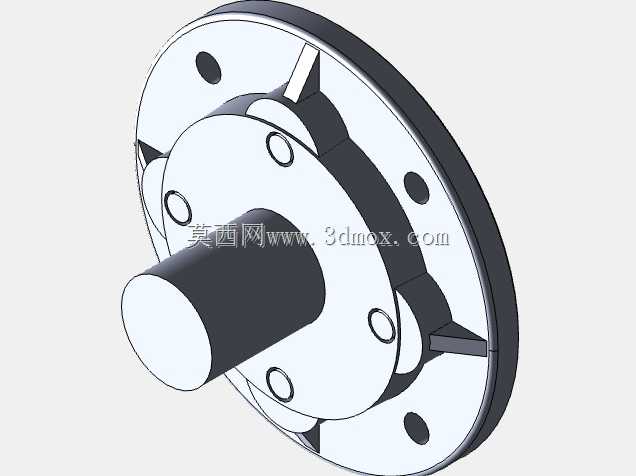

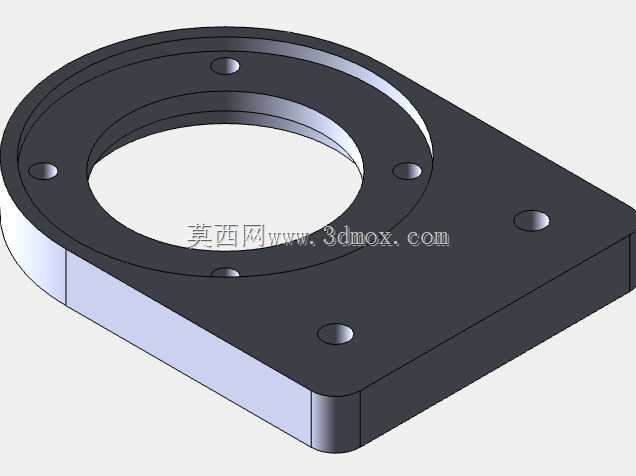

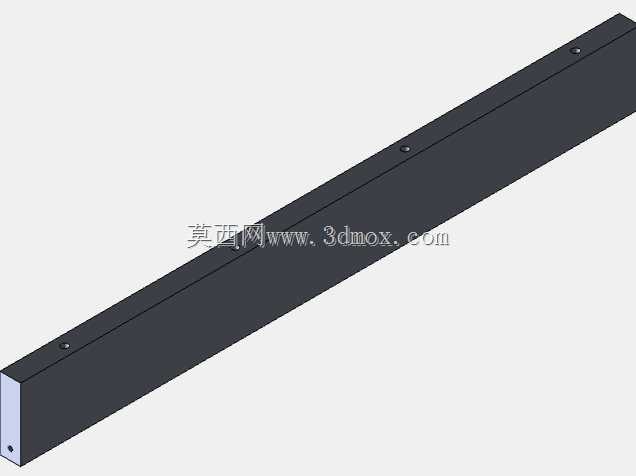

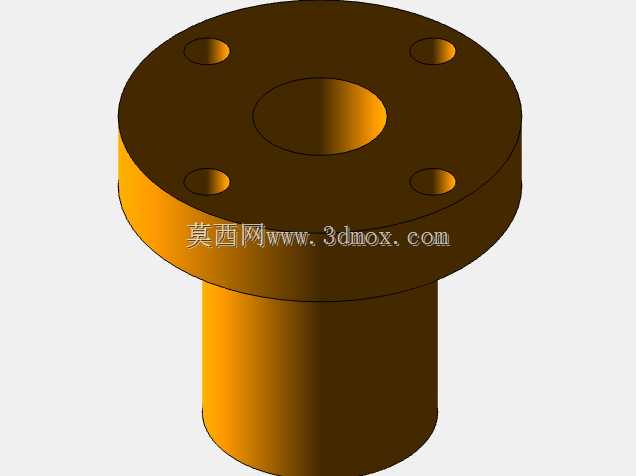

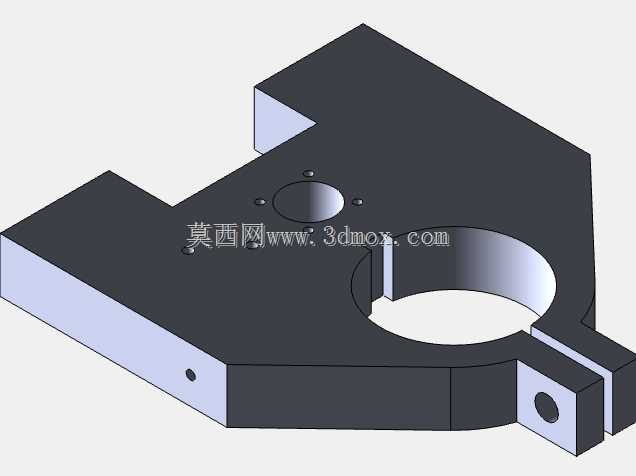

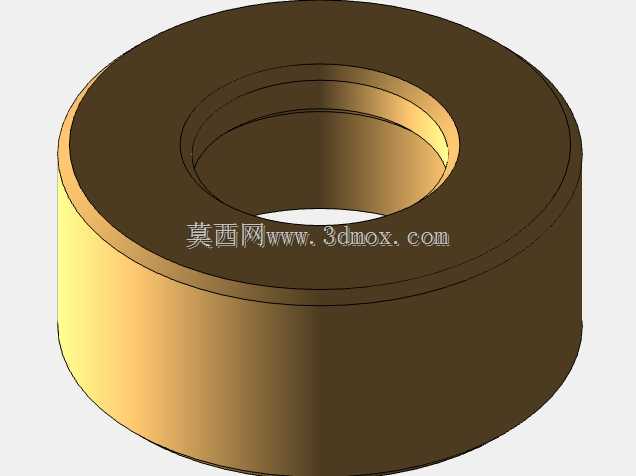

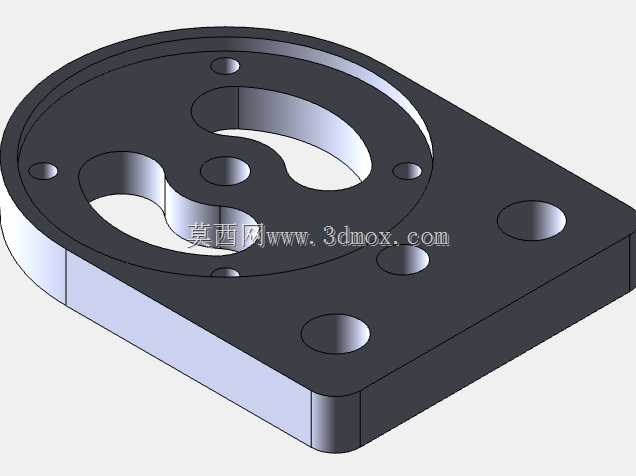

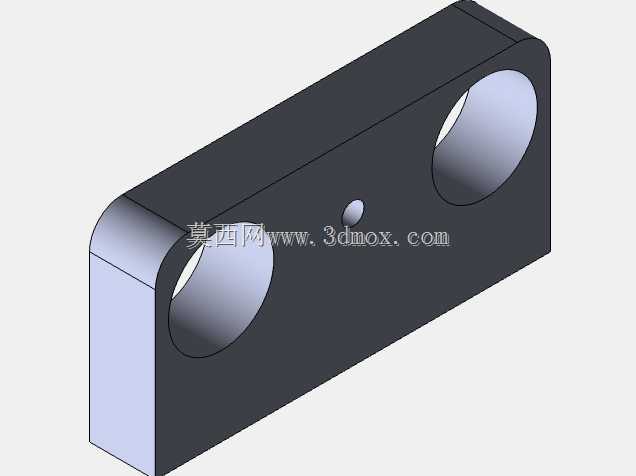

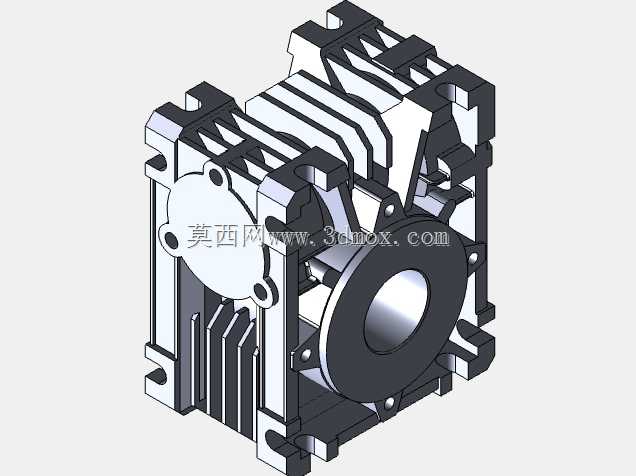

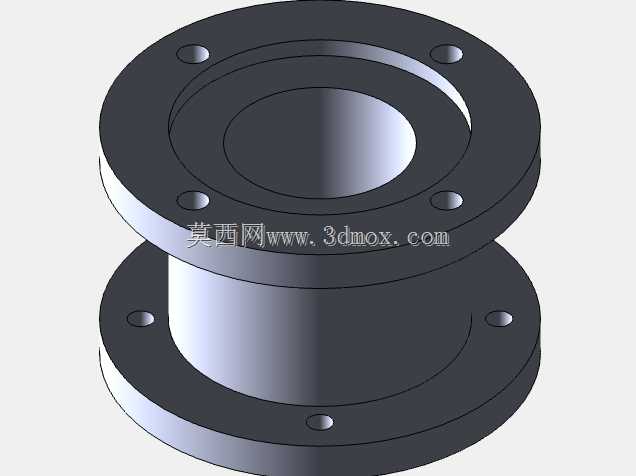

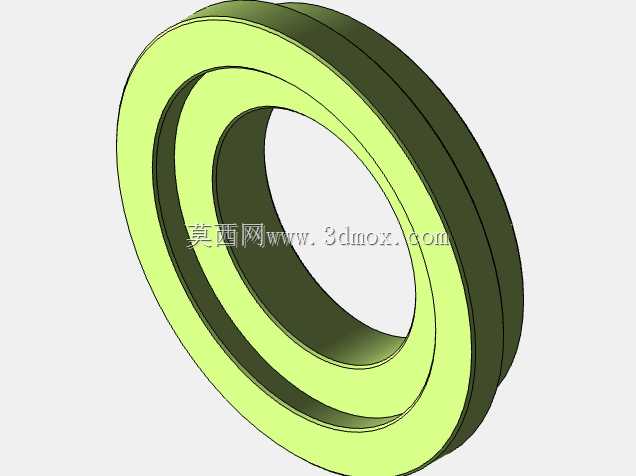

　　升降部分采用双直线导轨导向，搭配气缸驱动实现焊头的上下动作，导轨的安装面做了刮研处理，保证焊头下行的垂直度误差控制在0.01mm/100mm以内，不会因为焊头偏斜导致熔接面错位。焊头连接位置设计了快换接口，更换不同规格的焊头时不需要重新拆解传动结构，松开锁紧螺母就能完成替换，适配不同尺寸工件的快速换产需求。超声换能器的安装位置做了隔振设计，在换能器与安装座之间垫了硅胶减震垫，避免高频振动传递到机架部分，导致整机出现抖动。设备的立柱采用方形钢管焊接而成，内部填充了阻尼材料，进一步降低振动传导，立柱与工作台的连接位置采用四个螺栓锁紧，同时配了定位销保证装配精度，拆解运输后重新组装也不会出现精度偏差。

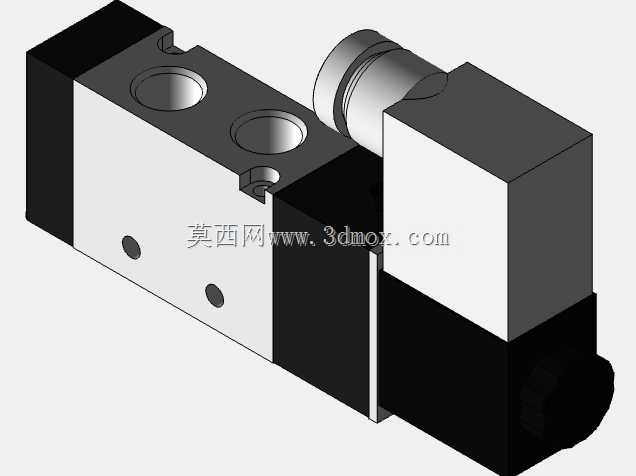

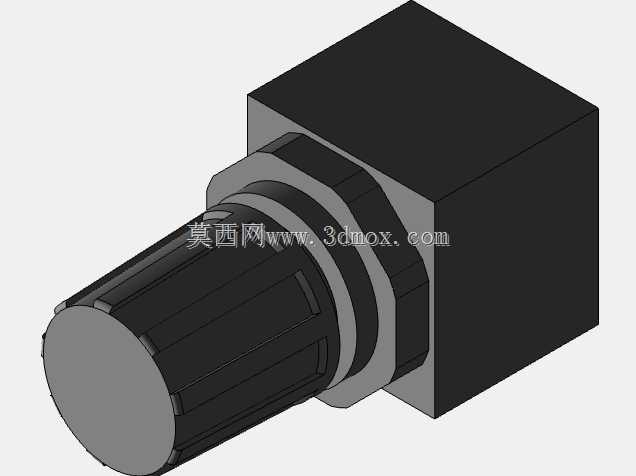

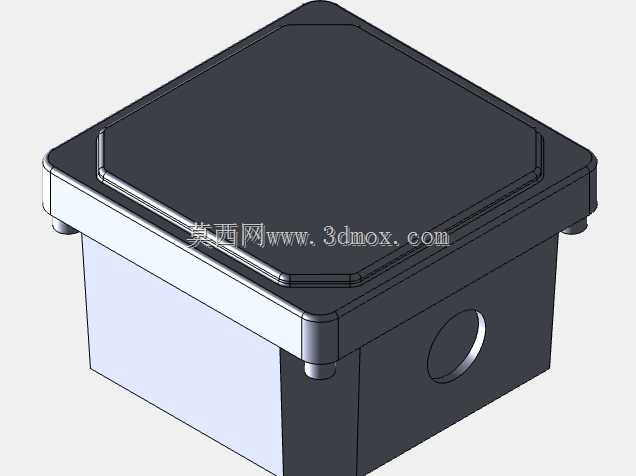

　　从安装边界来看，整机的占地尺寸控制在长550mm、宽450mm的范围内，高度在1100mm左右，不需要占用太大的产线空间，既可以作为独立工位单机作业，也可以嵌入到自动化流水线中，搭配机械手完成自动上下料的连续生产。设计过程中特意把气动元件的安装位置放在箱体后侧，预留了足够的气管弯折空间，不会因为气管拉扯影响焊头的下压精度，电气控制部分的接线端子都集中在箱体后侧的接线盒内，现场接线时只需要接入气源和220V电源就能完成部署，不需要复杂的布线作业。考虑到车间作业的日常维护需求，箱体的侧盖采用快拆螺丝固定，更换保险丝、调整气压参数的时候不需要完全拆解箱体，日常点检的操作空间预留充足。焊头的行程范围做了100mm的可调区间，通过上部的调节手轮就能调整焊头的下压下限位置，适配不同高度的工装与工件，调节位置带刻度显示，调整精度可以达到0.1mm，不需要反复试焊就能找到合适的熔接位置。工作台的水平调节可以通过底部的四个脚杯完成，地面不平整的车间环境下也能快速把工作台调整到水平状态，保证熔接压力均匀分布在整个焊接面上。这套结构在设计时规避了传统超声焊接设备常见的机架共振、焊头偏摆、工装装夹不便的问题，所有的受力部件都做了有限元受力校核，在满负载作业状态下，机架的形变量控制在0.03mm以内，不会因为长期作业出现结构变形导致熔接精度下降。
