管中管式热交换实验装置结构设计

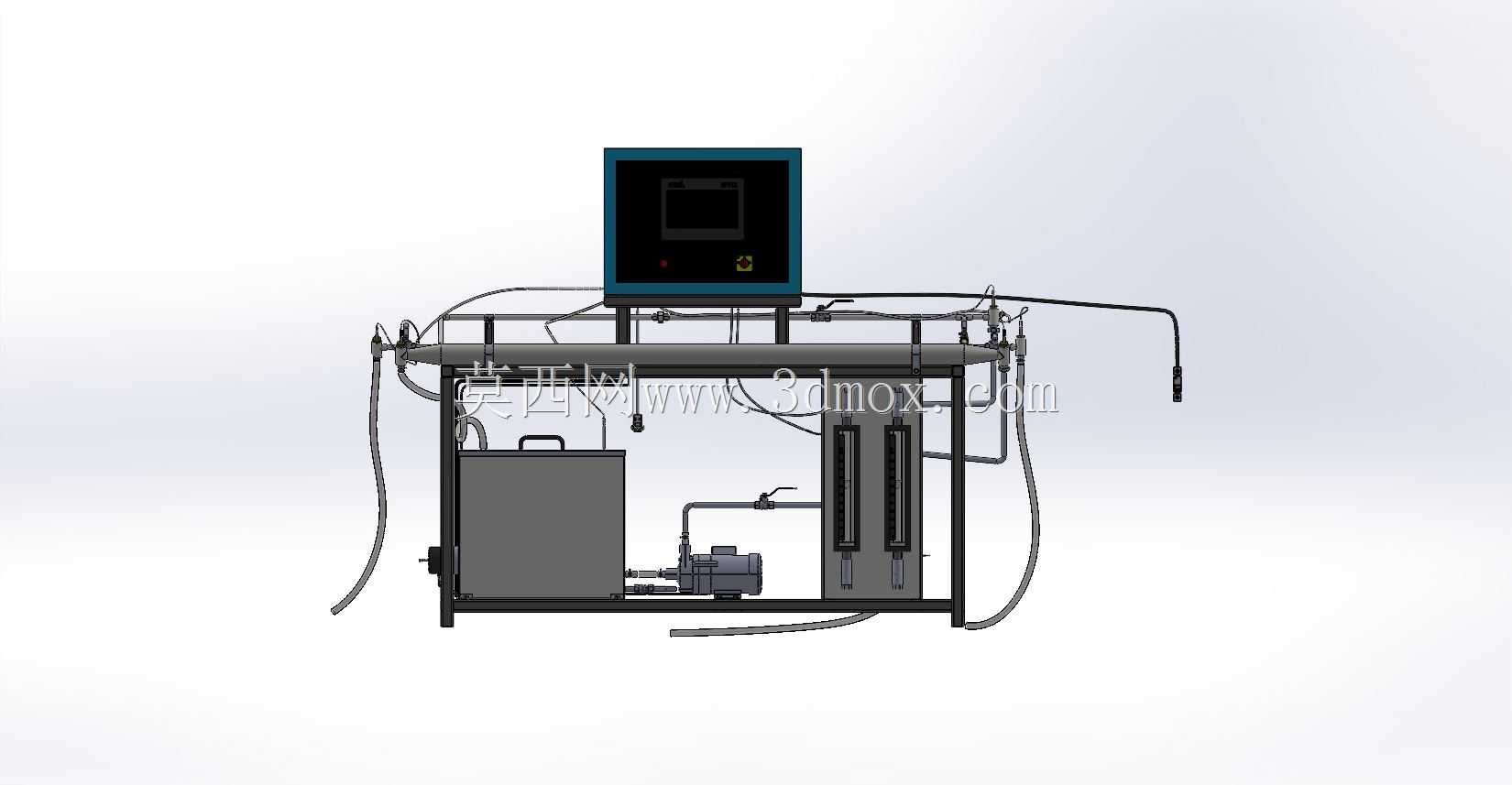

　　这套管中管式热交换实验装置，主要面向高校热工相关专业的教学实验场景，同时也可作为小型换热工艺验证的测试载体，能够完成不同流速、不同温差工况下的管壳式换热效率测试、对流换热系数测定、阻力特性标定等实操内容，帮助实验人员直观理解间壁式换热的核心原理。从整体结构布局来看，装置采用一体式台架设计，底部框架采用标准工业铝型材拼接成型，所有功能部件全部集成在台架的安装平面上，无需额外搭建基础，放置在平整的实验台地面即可完成部署，整体占地边界控制在长1.8米、宽0.8米、高1.6米范围内，台架底部预留了可调脚杯安装位，可根据地面平整度调整水平度，避免管路倾斜导致的流体流态偏差。

　　台架上层为核心换热管段安装区，采用卧式布置的套管式换热主体，内管走热媒、环隙走冷媒的常规流道设计，管段两端采用快拆式法兰连接，方便实验人员更换不同管径、不同粗糙度的内管来完成变量对照实验，管段上预留了多个温度、压力测点开孔，可直接插入铠装热电偶与差压变送器，实时采集进出口的流体参数。台架左侧集成了储液与流体输送单元，配置了开式储液槽与配套的离心泵，泵体出口安装了流量调节阀与转子流量计，可精准调节两路流体的循环流量，管路全部采用304不锈钢卫生级管路搭配卡套接头连接，既避免了流体泄漏风险，也能耐受常规实验工况下的温度变化，不会因为长期冷热交替出现接头松动。

　　台架右侧设置了两个垂直安装的玻璃转子流量计，分别对应冷热两路流体的流量直读，方便实验人员在不开启数显采集的情况下快速调整工况参数。台架上部靠后位置安装了立式测控箱，箱体采用冷轧钢板喷塑工艺，正面嵌入了触控显示屏与操作按钮，内部集成了数据采集模块、温度控制模块与电源回路，可实时显示各测点的温度、压力、流量数据，也能直接设定热媒的加热温度，自动控制加热回路的通断，无需额外外接温控仪表。整套装置的管路走线全部沿台架型材的线槽布置，电源线与传感器信号线分开走线，避免信号干扰，外接管路接口全部设置在台架侧方，距离地面高度0.3米，方便与外部的冷热源管路对接。

　　在设计过程中，重点考虑了实验操作的便捷性与安全性，所有操作部件的安装高度都控制在人体站立操作的舒适区间，调节阀、流量计的观察面都朝向操作侧，测控箱的屏幕倾斜角度调整为15度，避免站立操作时的屏幕反光；储液槽设置了透明液位计与溢流口，防止补液过量溢出，泵体回路安装了止回阀，避免停泵时流体倒流导致的叶轮反转。换热管段的外部包裹了可拆卸的保温棉层，既可以减少实验过程中的热量散失，提升测试数据的准确性，也能在高温实验时避免操作人员误触烫伤，保温层采用搭扣固定，拆卸后可直接观察换热管的外壁状态，方便排查结垢、泄漏等问题。装置的整体配重经过平衡核算，重心落在台架中心位置，即使在管路充满流体的状态下，也不会出现侧倾风险，台架的边角位置全部做了圆弧倒角处理，避免实验过程中磕碰受伤。从建模细节来看，所有部件的连接关系都完全按照实际装配逻辑搭建，法兰的螺栓孔位、卡套接头的密封结构、泵体与电机的连接尺寸都严格遵循对应标准件的参数，台架型材的连接角件、脚杯安装位、线槽固定卡扣都做了1:1还原，可直接用于装置的生产加工出图，也能作为实验教学的演示模型，帮助学习者快速理解整套换热实验装置的结构组成与装配逻辑。
