风冷式空气冷却器热交换装置结构设计

　　在工业生产的换热场景中，风冷式换热设备的应用覆盖了电力、化工、暖通等多个领域，这类设备无需依赖外接冷却水源，仅通过环境空气与换热管内的过程流体完成热量传递，尤其适配缺水、干旱区域的生产工况，或是对冷却介质洁净度有要求的工艺环节。这款空气冷却器热交换装置的核心功能，是将导热管路内流动的高温过程流体携带的热量，通过管壁传导至外置的散热翅片结构，再由垂直掠过管束的环境空气将热量带走，实现过程流体的温度调控，满足后端工艺对介质温度的参数要求。

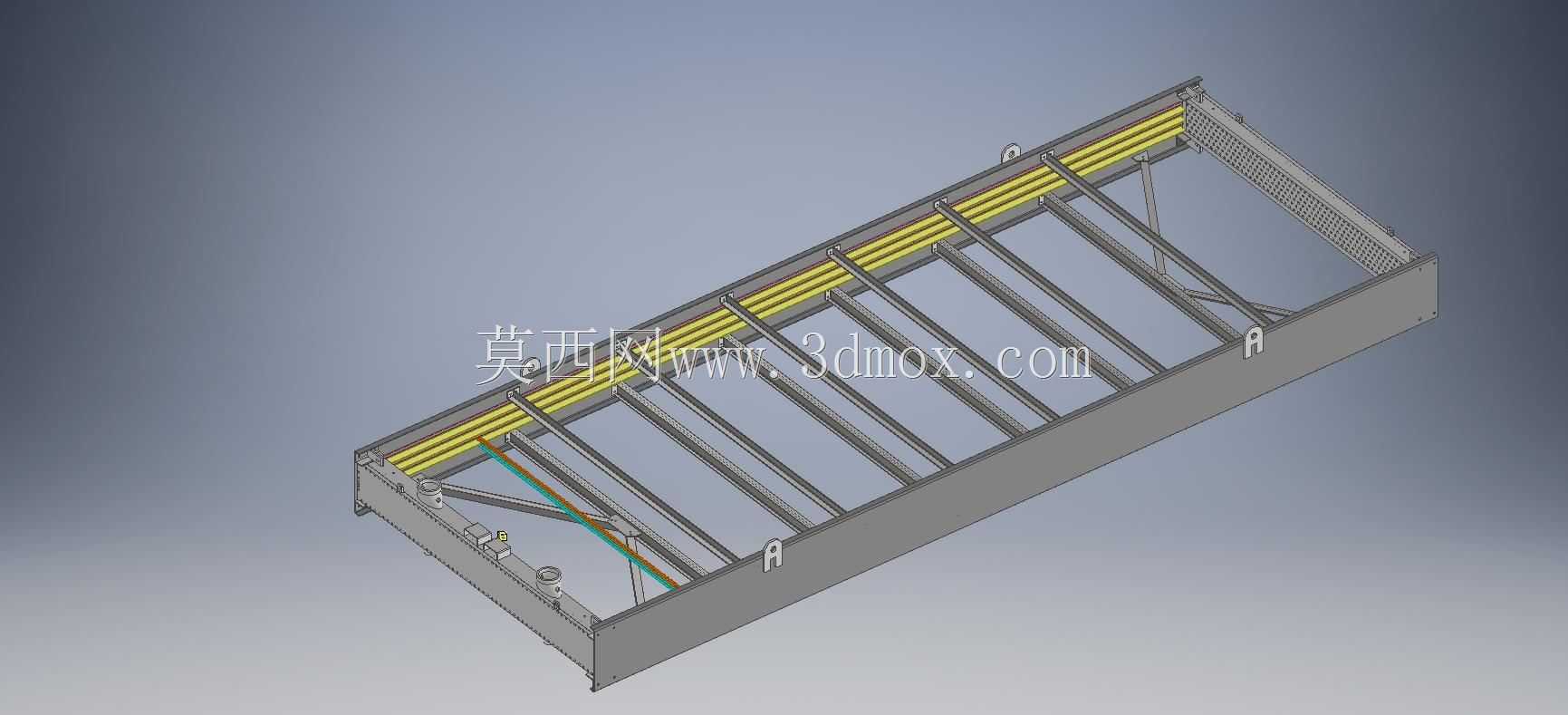

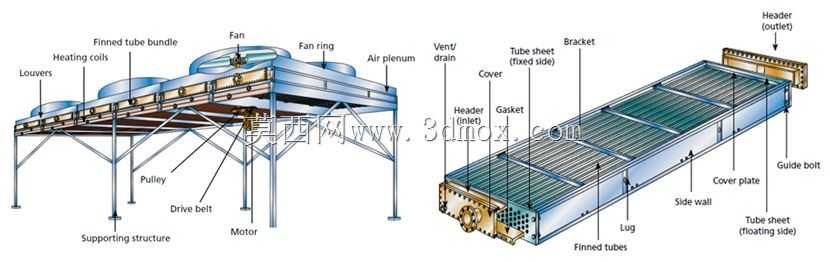

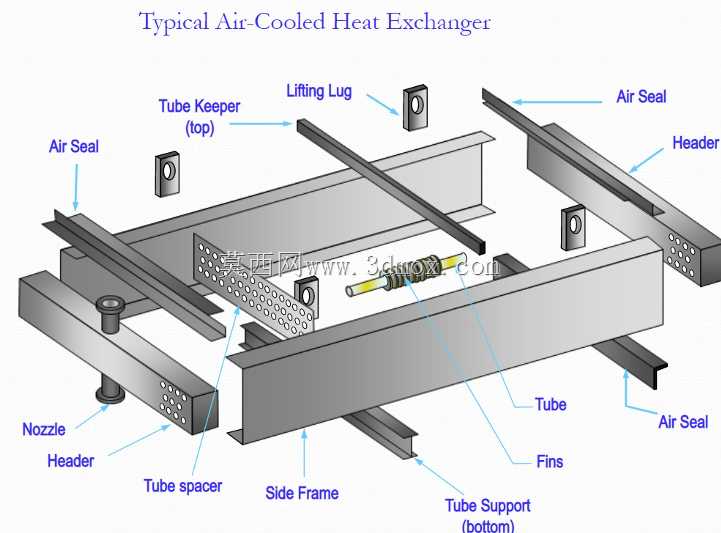

　　从结构设计思路来看，整体采用长条形框架式承载结构，框架主体采用型钢焊接成型，兼顾结构刚性与轻量化需求，框架内部平行排布多组导热管束，管束沿框架长度方向等距布置，相邻管束之间预留均匀的空气流道，避免气流通过时出现偏流、短路的问题，保证每一组换热管都能与冷却空气充分接触。管束上方设置的黄色导流结构，用于引导进入设备的空气均匀分配到各流道，减少气流入口处的涡流损失，提升整体换热效率。设备的安装边界需要结合现场通风条件确定，框架两侧预留的安装吊耳可适配吊装就位需求，底部的安装支座可根据现场基础条件调整固定方式，既可以落地安装在混凝土基础上，也可以通过支架架空安装在工艺管廊上方，减少厂区占地面积。

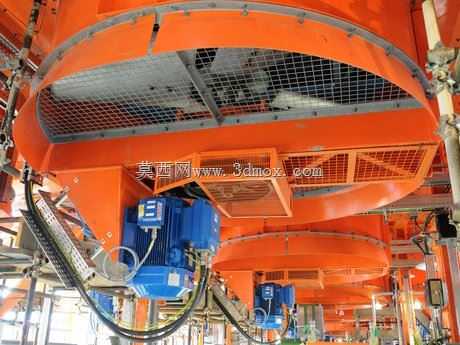

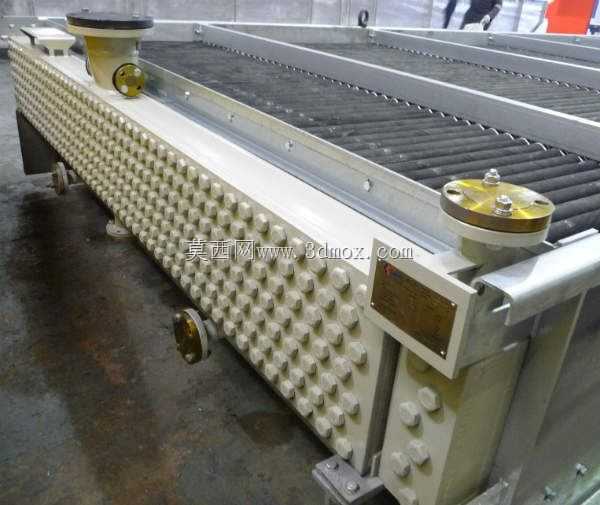

　　在实际运行过程中，冷却空气从设备一侧垂直流向管束方向，与管内过程流体形成错流换热，这种换热形式相比顺流结构能获得更高的对数平均温差，在相同换热面积下可实现更大的换热量。框架侧面设置的加强斜撑，用于抵消设备运行过程中气流扰动带来的结构振动，避免长期运行后管束与框架连接位置出现疲劳松动，提升设备整体运行稳定性。管束与框架的连接位置采用可拆卸式固定结构，后期维护时可单独更换单根损坏的换热管，无需整体拆解设备框架，降低现场运维的工作量与成本。设备的外形尺寸适配常规工业风冷换热的安装空间需求，长度方向的尺寸可根据实际换热量需求调整管束数量，宽度方向的尺寸匹配常规轴流风机的送风覆盖范围，无需额外定制非标送风设备即可完成配套安装。

　　在结构细节设计上，换热管外壁采用扩展表面结构，通过增大换热面积提升空气侧的换热效率，弥补空气换热系数较低的短板，让整体设备的换热性能达到设计要求。框架边缘做了钝化处理，避免现场安装、运维过程中出现磕碰划伤的安全隐患，所有焊接位置都做了应力释放处理，减少焊接变形对管束安装精度的影响，保证各流道的尺寸一致性。这类风冷换热设备在实际选型时，需要结合现场的年平均环境温度、极端高温工况、过程流体的进出口温度要求、允许的压力损失等参数匹配对应的管束数量与换热面积，这款结构的设计预留了足够的扩展空间，可通过调整管束排布密度适配不同的换热负荷需求，无需重新设计整体框架结构，缩短非标设备的设计与生产周期。
