通用型壳体切割定位工装结构设计

　　在壳体类零件的批量加工作业场景中，这类通用型切割定位工装的应用覆盖了从电子元器件外壳、小型变压器壳体到薄壁结构件的多品类切割工序，核心作用是解决薄壁异形壳体装夹易变形、定位基准不统一、不同规格壳体换型调试时间长的实际生产痛点。不同于专用切割工装仅能适配单一规格工件的局限，该工装在设计阶段就将多规格兼容作为核心目标，底座采用分块式拼接支撑结构，每块支撑块可根据待加工壳体的底部轮廓做位置调整，支撑面预留了均匀排布的定位孔位，可通过快拆销钉快速固定调整后的支撑块位置，无需每次换型都重新制作整套支撑底座，能大幅压缩小批量多品种壳体加工的前期准备周期。

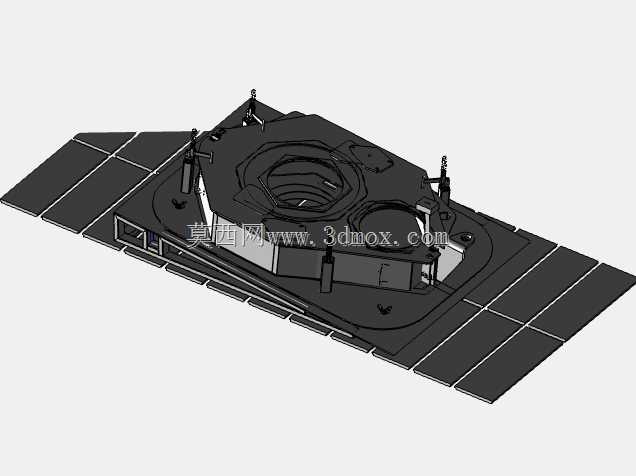

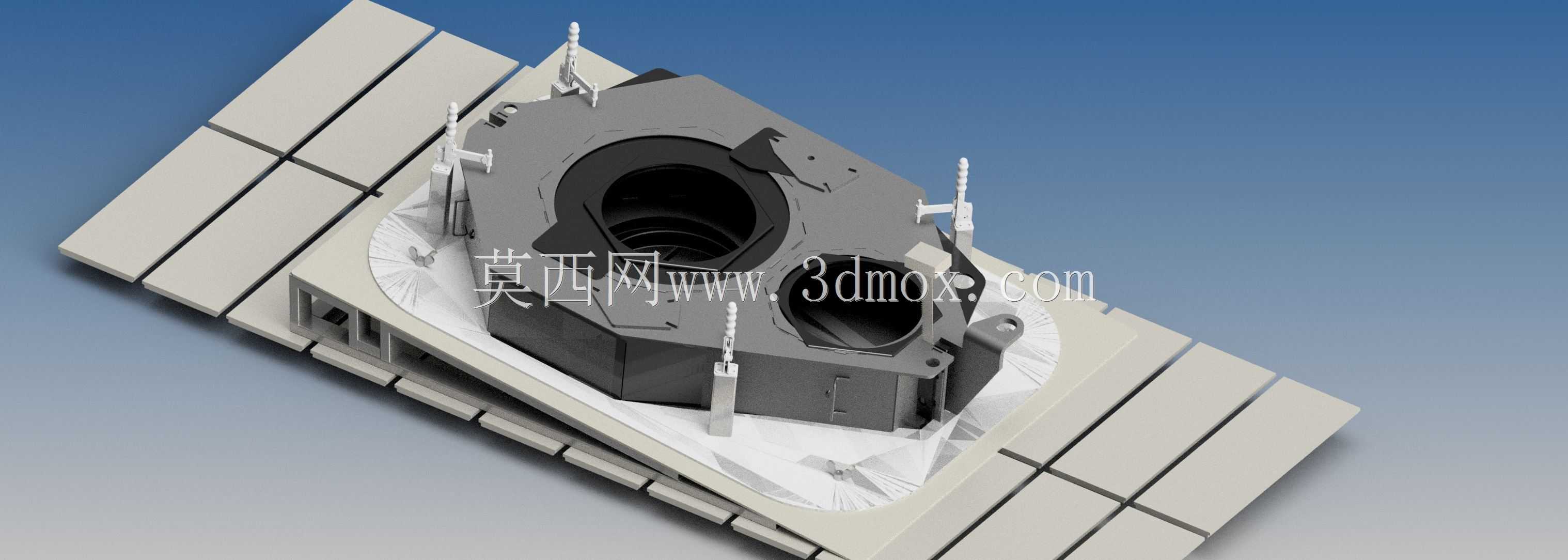

　　工装的周向定位组件采用立式可调压头结构，四个方向的压头均独立配置了伸缩调节杆，调节杆表面做了刻度标识，操作人员可根据壳体的外形尺寸快速调整每个压头的伸出长度，压头接触工件的端面镶嵌了尼龙缓冲垫，避免刚性压接在薄壁壳体表面留下压痕，同时也能抵消切割过程中刀具传递到工件上的振动，减少切割断面的毛刺与崩边问题。从安装边界来看，该工装的底座采用标准机床工作台T型槽适配设计，底座两侧预留了与常规铣床、激光切割机、砂轮切割机工作台匹配的装夹槽位，可直接通过T型螺栓固定在常规加工设备的工作台上，无需额外制作转接板，整体安装后的总高度控制在常规切割设备的有效加工行程范围内，不会出现工装高度过高导致刀具行程不足的问题。

　　设计过程中针对切割作业的排屑需求做了专项优化，支撑块之间预留了均匀的排屑间隙，切割产生的金属碎屑、塑料切屑可直接通过间隙落入设备下方的排屑槽，不会在工装表面堆积影响定位精度，底座的非定位支撑面做了下沉设计，避免切割过程中刀具误切到工装本体，延长工装的使用寿命。在实际使用过程中，操作人员可先根据待切割壳体的外形尺寸调整各支撑块的位置，将壳体放置在支撑面上后，依次调整周向的四个压头，确保壳体的待切割位置与刀具运行轨迹完全对齐，锁紧压头的固定旋钮即可开始切割作业，对于外形轮廓相近的同系列壳体，仅需微调对应位置的压头与支撑块即可完成换型，相比传统的专用工装，换型时间可缩短70%以上。

　　工装的核心定位基准面做了淬火处理，表面硬度达到HRC45-50，长期使用不会因为工件装夹摩擦出现基准面凹陷的问题，所有调节部件均采用标准快拆结构，易损的压头缓冲垫、调节旋钮均可快速更换，无需整体拆解工装即可完成日常维护。针对异形壳体的装夹需求，该工装还预留了辅助定位组件的安装孔位，可根据特殊工件的轮廓加装定制的辅助支撑块，进一步拓展工装的适配范围，不管是方形、圆形还是带不规则凸台的壳体零件，都能通过组合调整支撑块与压头的位置实现稳定装夹，避免切割过程中工件移位导致的尺寸超差问题。从结构受力角度来看，工装的底座采用整体式框架加分块支撑的结构，整体刚性足以承受砂轮切割、激光切割过程中产生的切削力与热变形，不会因为长期受力出现底座翘曲的问题，所有活动调节部件均配置了锁紧装置，调整到位后可完全锁死，不会因为切割振动出现位置偏移，有效保障批量加工过程中的尺寸一致性。
