推拉式快速压紧切换夹工装结构

在焊接工装、机加工装夹工位以及小型装配线的定位环节，这类推拉式切换夹是出镜率极高的手动压紧元件，很多做非标工装设计的工程师在做工位夹具方案选型时，都会优先考虑这类成熟的夹钳结构，毕竟手动操作不需要额外接气接电，部署成本低，维护也简单，对于小批量多品种的生产场景适配性很强。从结构设计逻辑来看，这款夹钳采用的是推拉式锁紧原理，扳动手柄时内部的连杆机构会越过死点位置，实现推杆的轴向推出与锁紧，此时推杆前端的压头会紧紧抵靠在待固定工件的定位面上，只要锁紧力在设计阈值内，就算加工过程中存在一定的振动载荷，夹钳也不会出现松脱的情况，这也是连杆锁紧类夹具的核心优势——利用机械死点实现自锁，不需要额外的锁止结构就能保证夹持可靠性。

从实际使用场景来说，焊接工位上常用它来定位薄板类工件的侧边，配合焊接平台的定位块使用，工人只需要扳下手柄就能快速压紧工件，焊完之后扳动手柄就能快速松脱，比传统的螺栓压板装夹效率高很多，尤其是在频繁更换工件的小批量焊接作业中，能大幅减少装夹辅助时间。在机械加工的钻床、铣床工位上，这类夹钳也常用来固定小型异形工件，只要安装面和夹钳的底座贴合，通过螺栓把夹钳底座固定在机床工作台上，调整好推杆的伸出长度，就能实现工件的快速压紧，不过要注意加工时的切削载荷不能超过夹钳的额定锁紧力，不然会出现夹钳松脱导致工件移位的问题。装配线上的检测工位、组装工位也会用到这类夹钳，用来固定待装配的小型壳体、支架类零件，方便工人完成螺丝锁付、零件压装等工序，操作力度符合人体工程学设计，工人长时间操作也不容易出现手部疲劳。

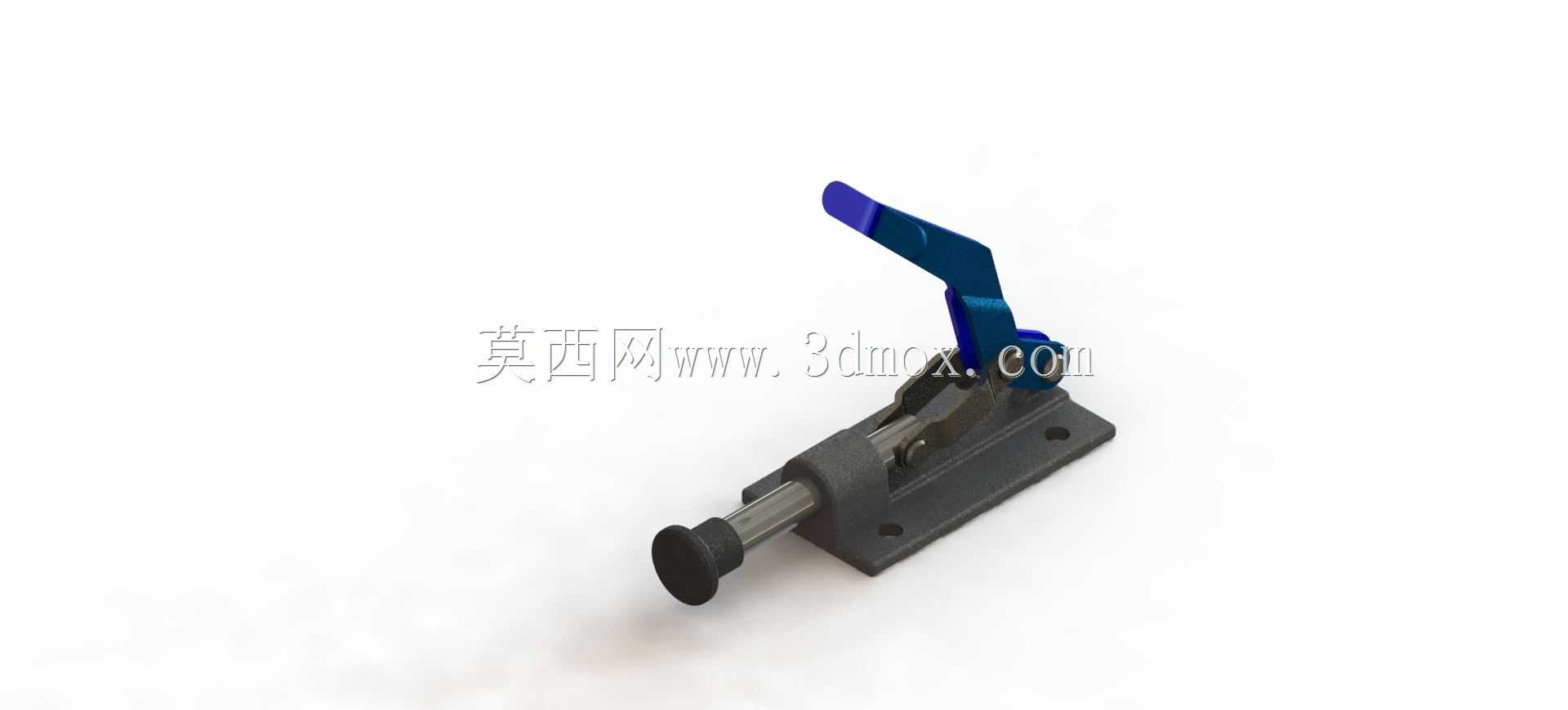

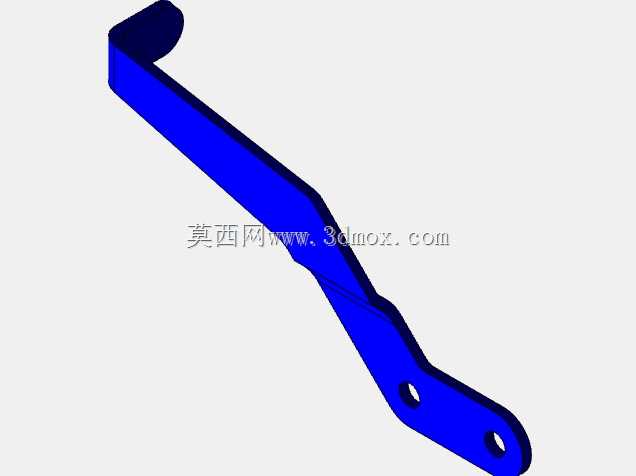

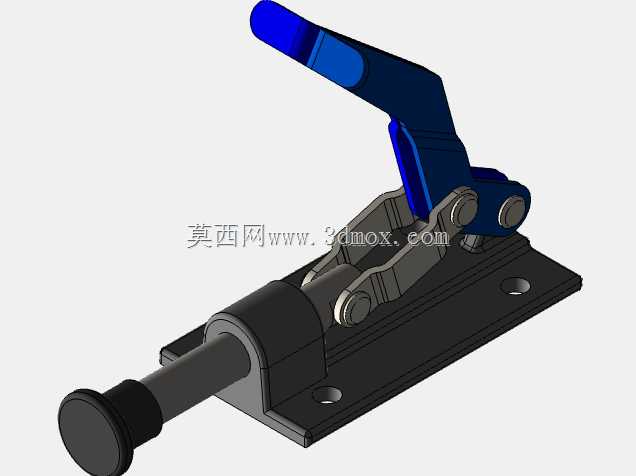

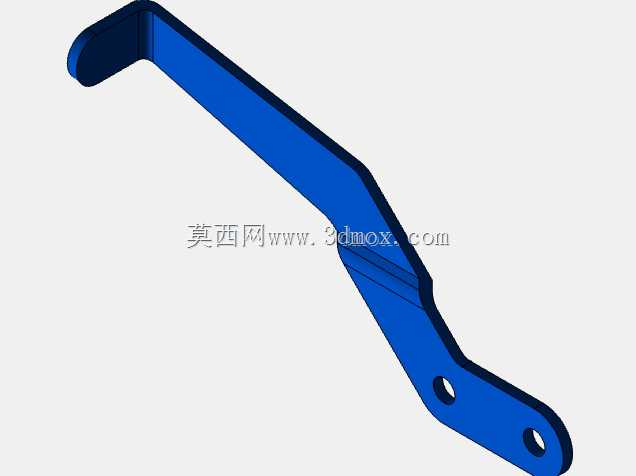

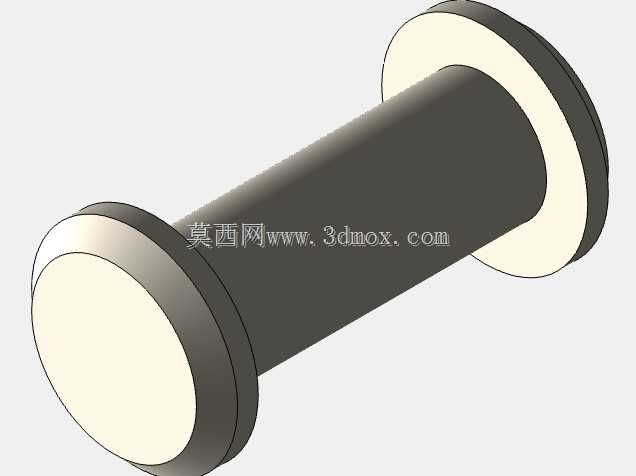

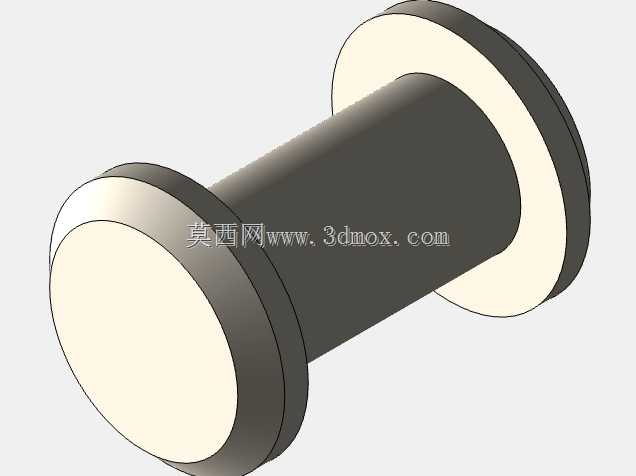

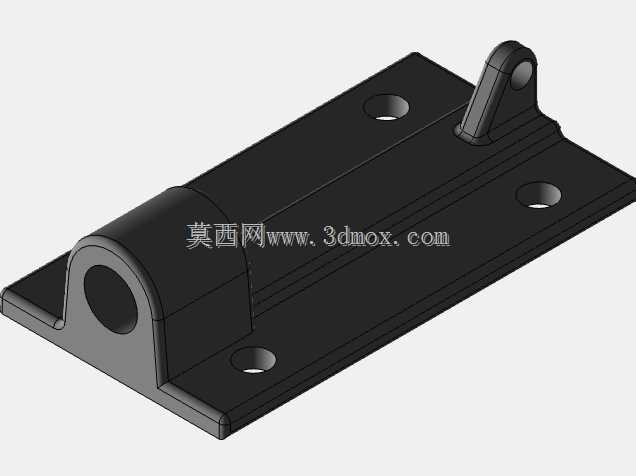

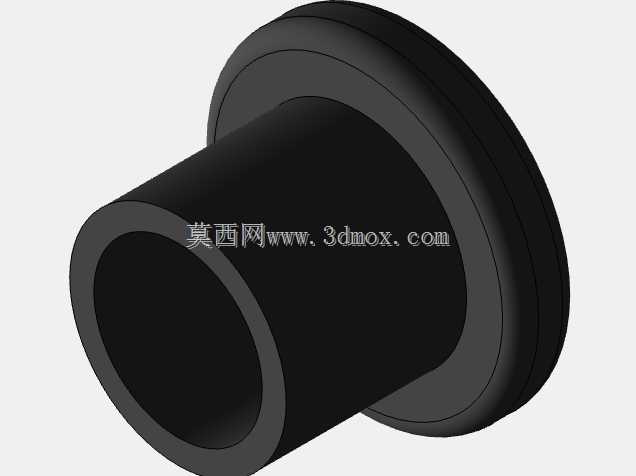

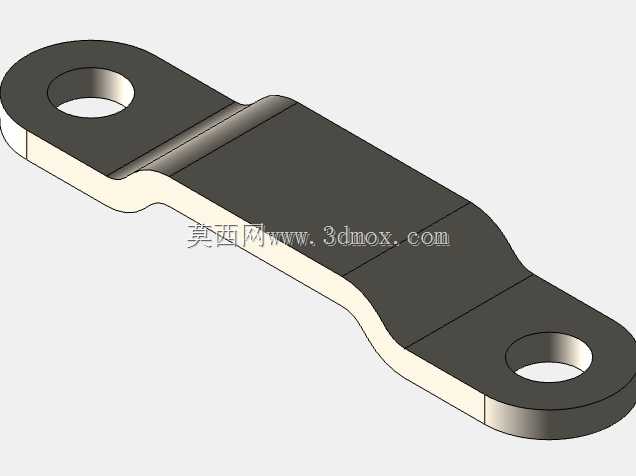

从结构细节来看，这款夹钳的底座采用平板式安装设计，底座上预留了两个沉头安装孔，安装时可以根据工位的实际布局，选择螺栓从上方穿入固定或者从下方锁付，安装边界比较灵活，底座的底面做了平面度处理，和安装面贴合之后不会出现晃动，保证夹钳锁紧时的稳定性。推杆部分采用圆柱形光轴设计，表面做了硬化处理，耐磨性能更好，长期反复推拉也不会出现明显的磨损间隙，推杆前端的橡胶压头是可拆卸结构，磨损之后可以单独更换，不需要整个夹钳报废，后期维护成本更低。手柄部分做了折弯造型，表面包覆了防滑材质，扳动时的受力角度经过优化，操作时不需要施加太大的力就能实现锁紧和松脱，手柄的活动行程经过精确计算，不会和周边的工装结构出现干涉，在做三维布局时可以直接导入模型做干涉检查，提前规避工位布局的问题。

做结构设计时要注意，这类夹钳的推杆伸出长度是有调节范围的，前端的压头可以通过螺纹调整伸出量，适配不同厚度的工件装夹需求，调整完之后要记得把锁紧螺母拧紧，避免使用过程中压头移位导致夹持力不足。安装时要保证夹钳的推杆轴线和工件的受力面垂直，不然会出现侧向分力，不仅会降低夹持力，长期使用还会导致推杆磨损加快，影响夹钳的使用寿命。另外在做三维建模选型时，要注意夹钳的整体外形尺寸，尤其是手柄扳动到最大位置时的空间边界，避免和周边的设备、工件出现运动干涉，很多新手工程师做工装设计时经常会忽略手柄的活动空间，导致实际安装之后手柄扳不动，需要重新修改工装结构，耽误项目进度。

这类手动夹钳还有一个优势，就是不需要额外的动力源，在没有气源、电源的野外维修工位、临时装配点也能正常使用，适用性很广。和传统的C型钳、螺栓压板相比，它的装夹速度快，夹持力稳定，每次锁紧的力度一致性好，不会出现人工拧螺栓时力度忽大忽小导致的工件变形或者夹不紧的问题。对于做非标自动化设备、工装夹具设计的工程师来说，这类标准件的三维模型可以直接导入装配体中使用，不需要自己从头绘制每个零件的细节，能大幅缩短设计周期，把更多精力放在工装的整体布局和功能实现上。在做选型计算时，要根据工件的装夹受力情况选择对应规格的夹钳，不要小规格夹钳用在大载荷的装夹场景，不然很容易出现夹钳变形、锁紧失效的问题，带来安全隐患。
