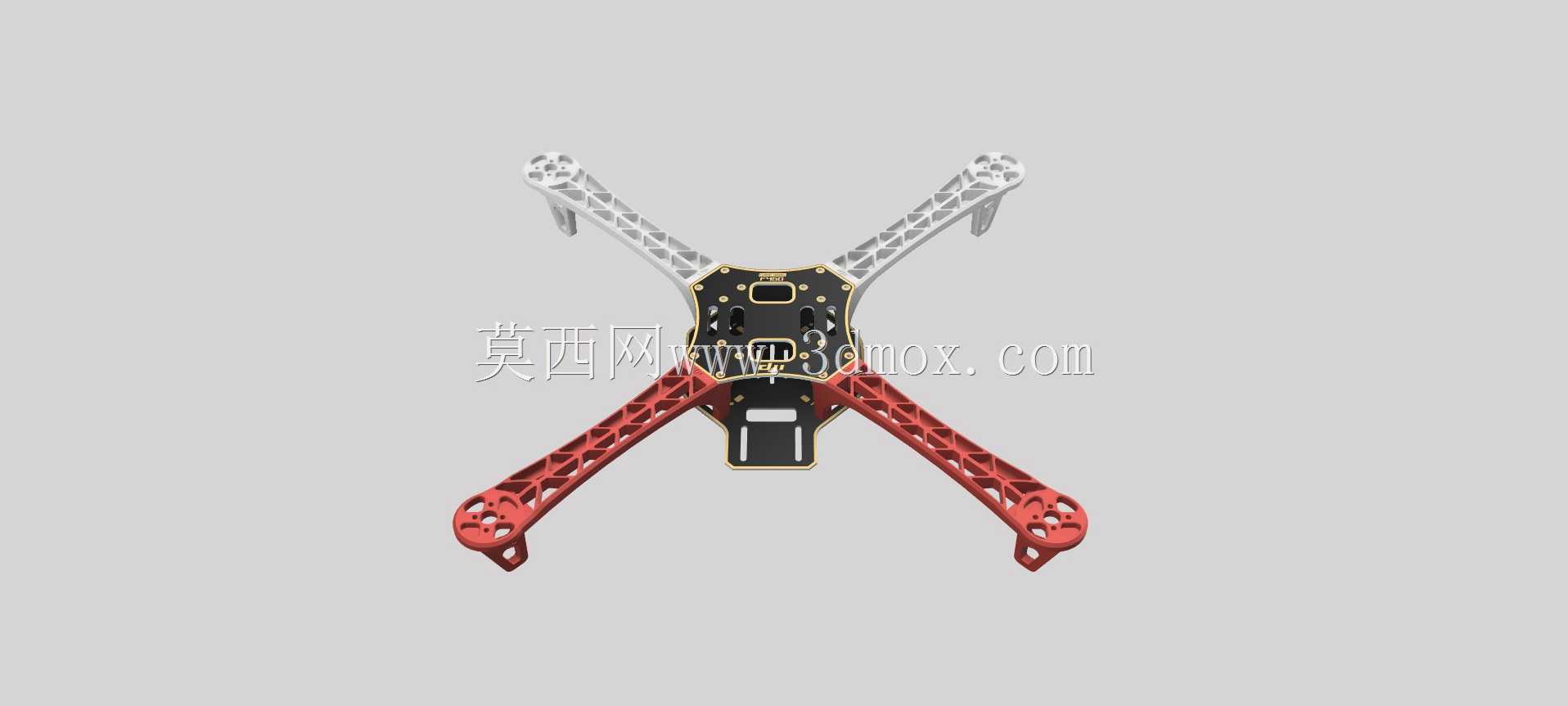

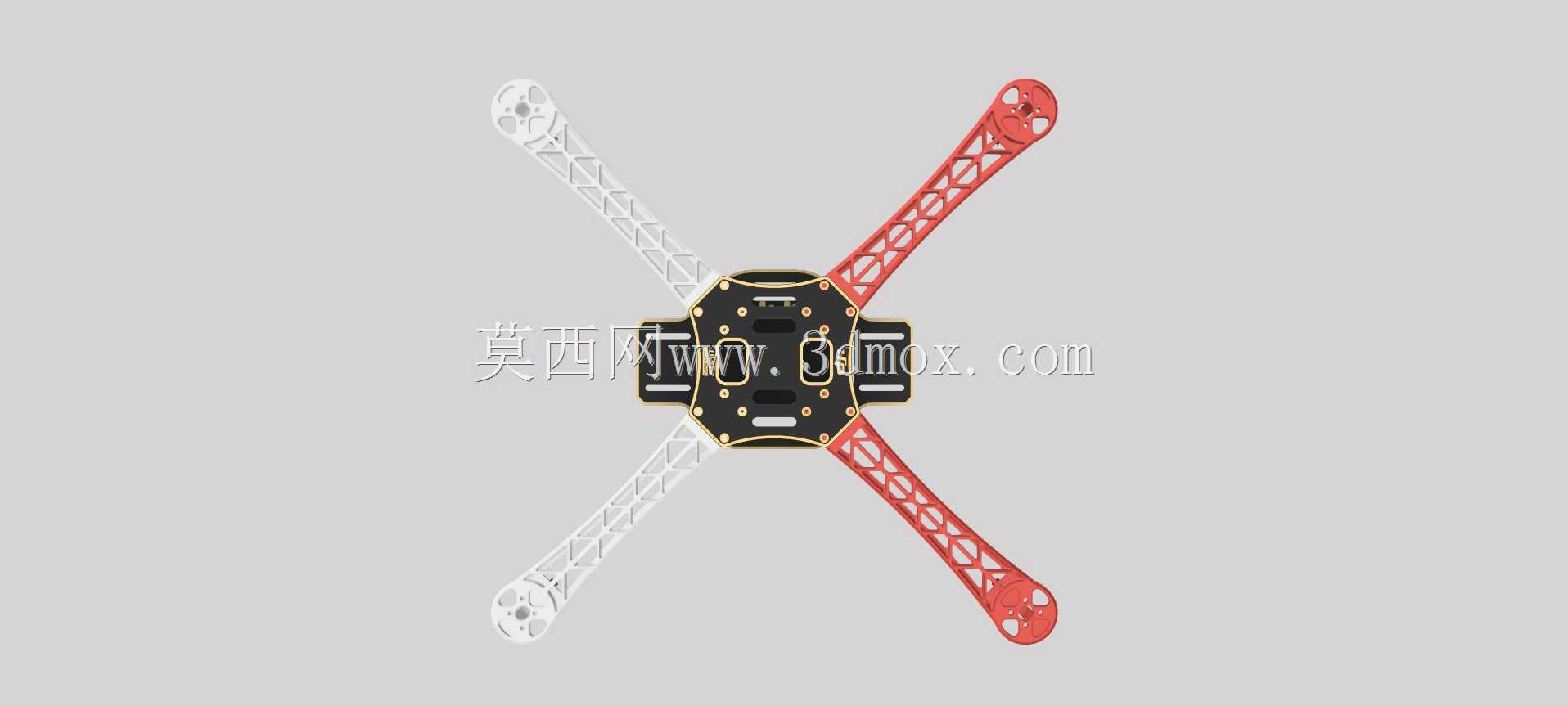

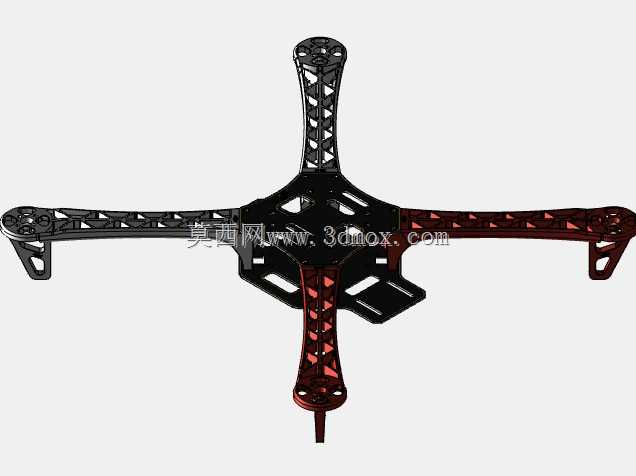

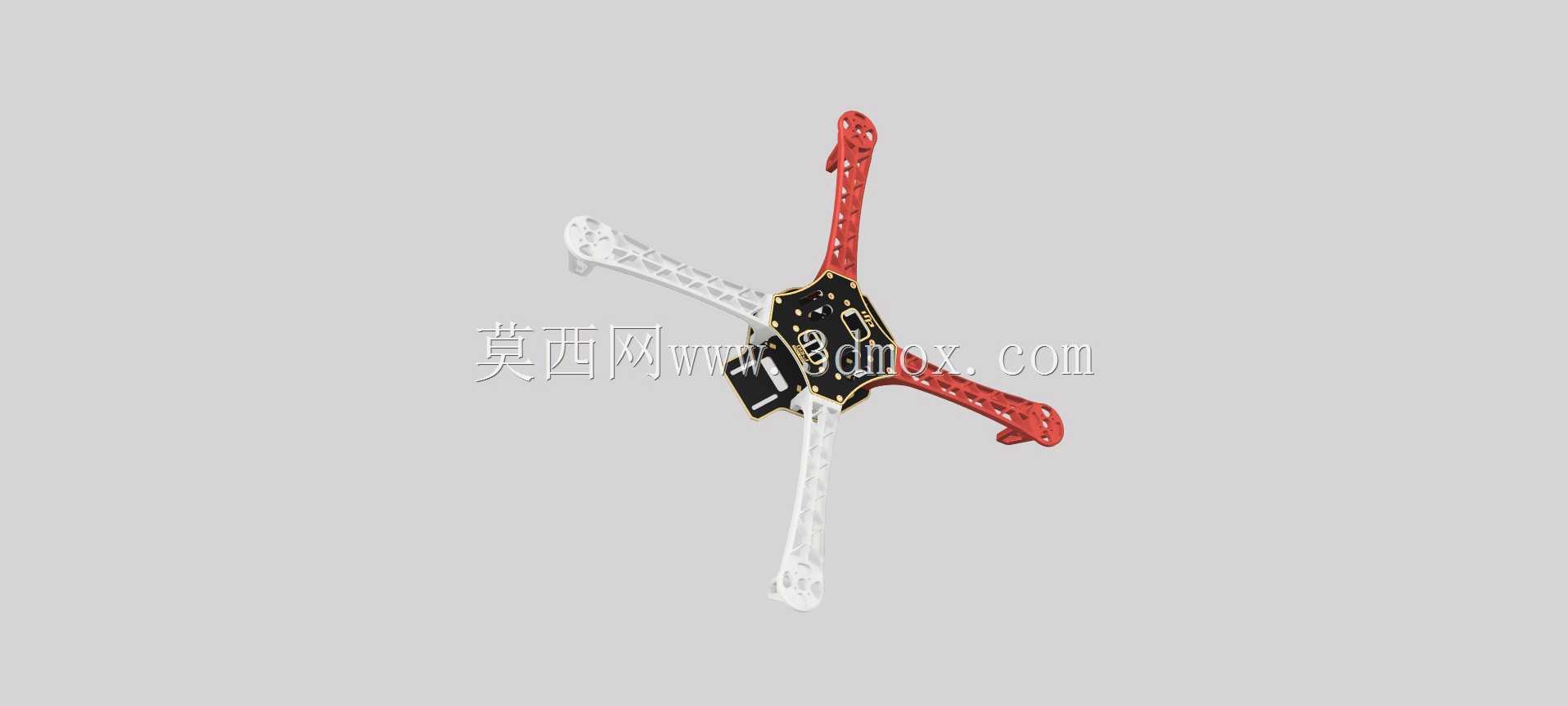

四旋翼F450无人机机架结构设计

在消费级与入门级航模研发、小型航拍作业平台搭建、高校无人机实训课程的实操场景中，机架作为四旋翼飞行器的核心承载基体，其结构合理性直接决定整机的飞行稳定性、载荷适配性与后期改装冗余度。这款F450规格的四旋翼机架采用X型布局设计，是目前入门级多旋翼飞行器领域应用最广泛的机架构型之一，区别于传统十字布局机架，X型布局在飞控参数调校时的姿态响应更线性，前向飞行时的视野遮挡更小，适配航拍、简易物资投送、飞行教学等多类场景的使用需求。

从结构设计思路来看，这款机架采用分体式机臂与中心板组合的装配逻辑，中心区域上下两层板件预留了标准化的安装孔位矩阵，可直接适配市面上主流的入门级飞控板、电调、电源分电板的安装尺寸，无需额外打孔改装，降低了新手组装的操作门槛。机臂与中心板的连接位置采用嵌入式定位结构搭配螺丝锁紧的固定方式，既保证了机臂安装的同轴度，避免因机臂安装偏差导致的动力输出不对称问题，也能在发生轻度炸机时快速更换受损机臂，降低维修成本。机臂本身采用镂空式筋条结构设计，在保证结构强度满足飞行载荷要求的前提下，尽可能削减了非受力区域的材料用量，有效降低机架自身重量，提升整机的推重比，对于多旋翼飞行器而言，机架自重每降低1克，就能给电池或者任务载荷留出1克的重量冗余，直接提升续航时间或者载荷能力。

从实际功能特性来看，这款机架仅包含纯框架结构，没有集成任何电子元器件、动力组件，给使用者留出了完全自主的配件选型空间，使用者可以根据自身的使用需求，搭配不同KV值的电机、不同尺寸的螺旋桨、不同容量的锂电池，组装出适配不同场景的飞行器：如果是用于航模新手的飞行练习，可以搭配低成本的动力套装与大容量电池，降低练习过程中的炸机损失；如果是用于小型航拍作业，可以搭配轻量化的图传设备与运动相机，满足低空近景拍摄的需求；如果是用于高校的实训教学，可以在机架上拓展加装各类传感器模块，完成飞行控制算法的验证实验。机架的机臂末端预留了标准的电机安装孔位，适配2212、2216等主流入门级无刷电机的安装尺寸，机臂内部预留了走线空间，可以将电调电源线、信号线从机臂内部穿行到中心板区域，避免线材外露在飞行过程中被螺旋桨打到，也能让整机外观更整洁，减少飞行时的风阻。

从安装边界与尺寸适配角度来看，这款机架的对角电机轴距为450mm，属于典型的450级四旋翼机架，适配10寸、11寸规格的螺旋桨使用，中心板区域的安装空间可以容纳最大30*30mm安装孔距的飞控板，分电板的安装位置支持最大4S锂电池的供电电流通过，机臂的截面尺寸经过优化，在安装10寸螺旋桨时，相邻机臂上的螺旋桨转动平面不会发生重叠，避免出现打桨的安全隐患。机架上下中心板之间的预留间隙可以容纳高度不超过20mm的叠装电子设备，满足常规飞控、接收机、分电板的叠装需求，中心板底部预留了挂载安装孔，可以加装相机云台、电池挂载架、抛投器等拓展配件，拓展接口的孔位采用通用的M3螺丝规格，使用者可以很方便地自行加工拓展配件完成安装。

在结构强度校核层面，这款机架的机臂采用受力优化的截面设计，在正常飞行的拉力载荷下，机臂末端的形变量控制在合理范围内，不会因为机臂形变导致螺旋桨平面倾斜，影响飞行姿态的稳定性；机臂与中心板的连接位置做了加厚处理，能够承受轻度炸机时的冲击载荷，不会出现连接位置断裂的情况。机架的整体重量控制在合理区间，搭配常规的动力套装后，整机起飞重量可以控制在1.2kg到1.5kg之间，配合3S 2200mAh锂电池可以获得10到15分钟的续航时间，完全满足入门飞行、教学实训、轻度航拍的使用需求。对于结构设计从业者而言，这款机架的设计逻辑具备很高的参考价值，其在轻量化、装配便捷性、配件通用性之间找到了很好的平衡点，没有过度追求极致轻量化而牺牲结构强度，也没有为了结构冗余增加不必要的重量，是入门级多旋翼机架的典型成熟设计方案，可作为小型多旋翼飞行器结构设计的参考基准，也可作为改装定制特殊用途小型四旋翼飞行器的基础载体。
