Caddx Ratel Pro FPV航拍镜头结构设计

在穿越机FPV航拍、竞速无人机载荷适配的场景里，机载成像单元的结构合理性直接决定了飞行过程中的画面稳定性、装机适配效率以及复杂工况下的设备可靠性，本次呈现的Caddx Ratel Pro成像单元结构，完全围绕穿越机装机的实际工程需求展开设计。从实际用途来看，该成像单元是穿越机的核心视觉采集部件，负责将飞行过程中的实时画面传输至飞手端显示设备，既支撑第一视角飞行操控的视觉判断，也可完成飞行过程中的航拍素材记录，适配花飞、竞速、长距离巡航等多种穿越机飞行场景。

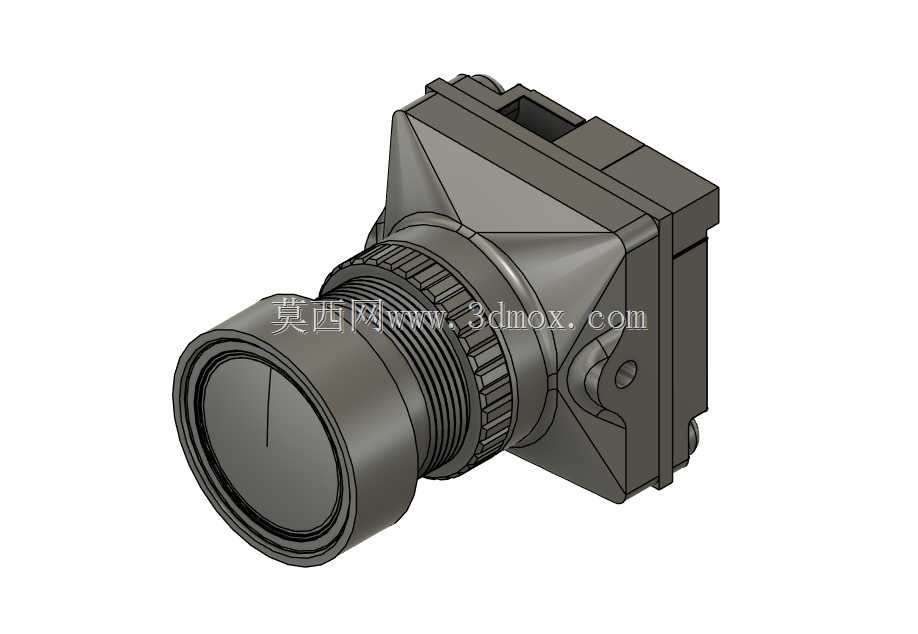

从功能特性的结构落地来看，整个单元分为镜头光学段、主体成像舱段、尾部接线固定段三个功能分区。镜头段采用带防滑齿纹的调焦环结构，齿纹的间距与深度经过适配，既可以保证装机后徒手调整焦距时的阻尼手感，也能避免飞行过程中气流震动导致焦距偏移；镜头前端预留了滤镜安装的螺纹接口，可直接适配常规规格的ND滤镜、UV镜，无需额外加装转接结构，减少装机后的额外重量与突出量。主体成像舱采用棱台式过渡结构，相比传统方正舱体，棱台斜面可以在炸机碰撞时分散冲击力，避免应力集中在舱体边角导致壳体开裂，同时斜面结构也给内部的成像传感器、信号处理电路板预留了足够的布线空间，不会出现线束挤压电路板的情况。尾部的接线舱采用下沉式接口设计，接口端面低于舱体尾部安装面，装机后连接线的接头部分不会突出于安装基准面，避免飞行过程中连接线被机架剐蹭脱落，同时接线舱两侧预留了定位凸台，和机架安装位的凹槽配合时可以快速定位，不需要反复调整安装角度。

设计思路上完全围绕穿越机的轻量化、抗冲击、快装需求展开，没有冗余的装饰性结构，所有外部结构都具备实际功能：壳体表面的加强筋沿着冲击受力方向布置，从镜头安装基座一直延伸到尾部安装固定孔位，在不增加壳体壁厚的前提下提升了整体结构强度，控制整体重量的同时保证抗炸机性能；安装孔位采用跨距标准化设计，适配市面上绝大多数穿越机的摄像头安装座孔距，不需要用户额外打孔修改机架；镜头光轴与安装基准面的平行度公差控制在极小范围内，装机后不需要额外添加垫片调整角度，就能保证画面水平度符合飞行操控要求。

从外形尺寸与安装边界来看，镜头段最大外径适配常规穿越机摄像头开孔尺寸，不会出现装机时镜头卡滞在机架开孔处的问题；主体舱段的宽度与高度控制在常规微型FPV摄像头的尺寸区间内，不会和机架上的图传天线、飞控安装位产生空间干涉；尾部接线段的伸出长度经过优化，即使在紧凑的三寸穿越机机架上安装，也不会和前机臂的结构件产生碰撞；安装孔位的深度适配常用的M2螺丝长度，螺丝拧入后不会穿透壳体接触内部电路板，避免螺丝挤压造成电路短路。整个结构的边角都做了小圆弧过渡处理，没有尖锐的直角结构，一方面是避免安装时划伤操作人员的手，另一方面也减少飞行过程中的空气阻力，同时降低炸机时边角磕碰碎裂的概率。
