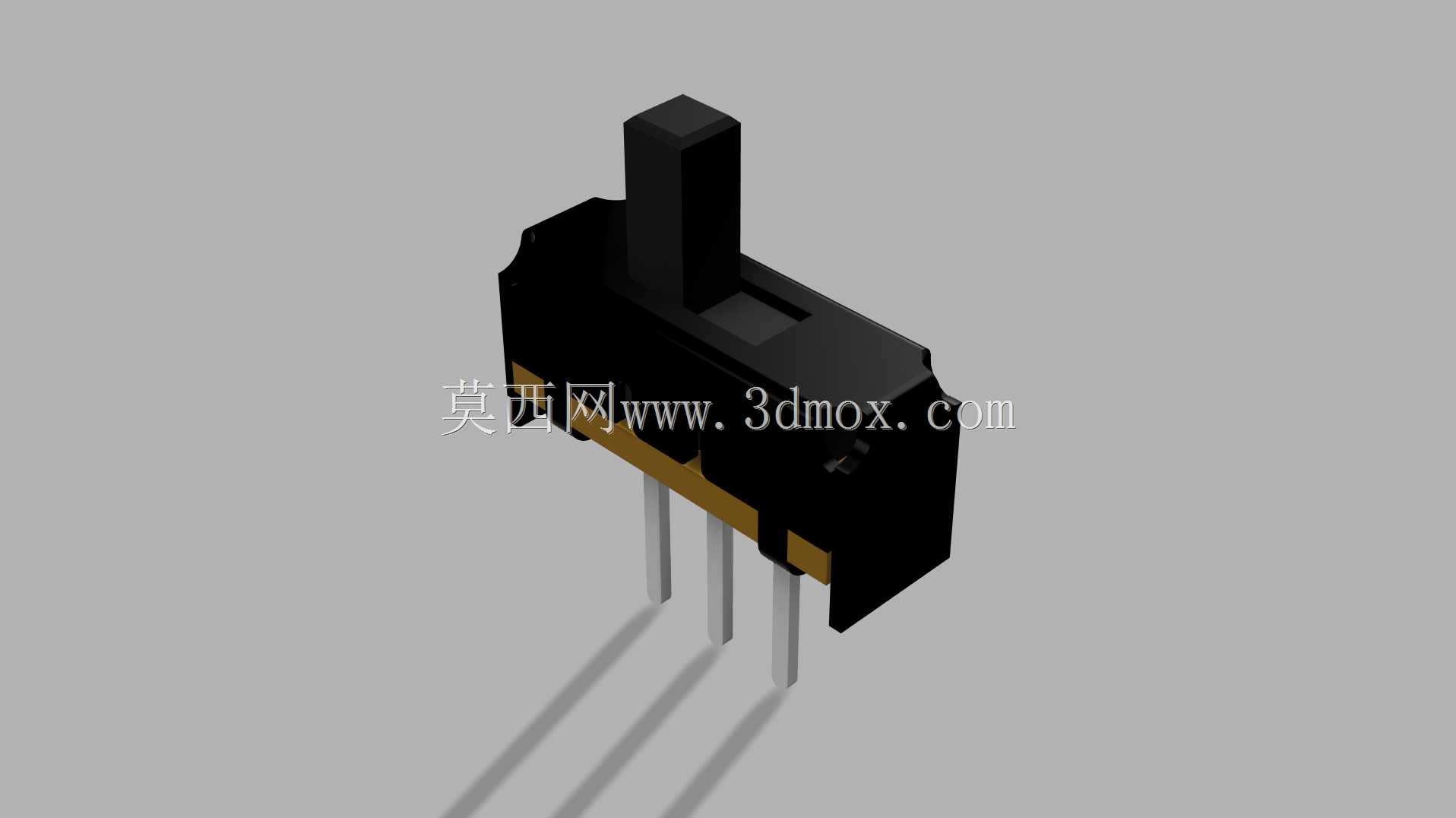

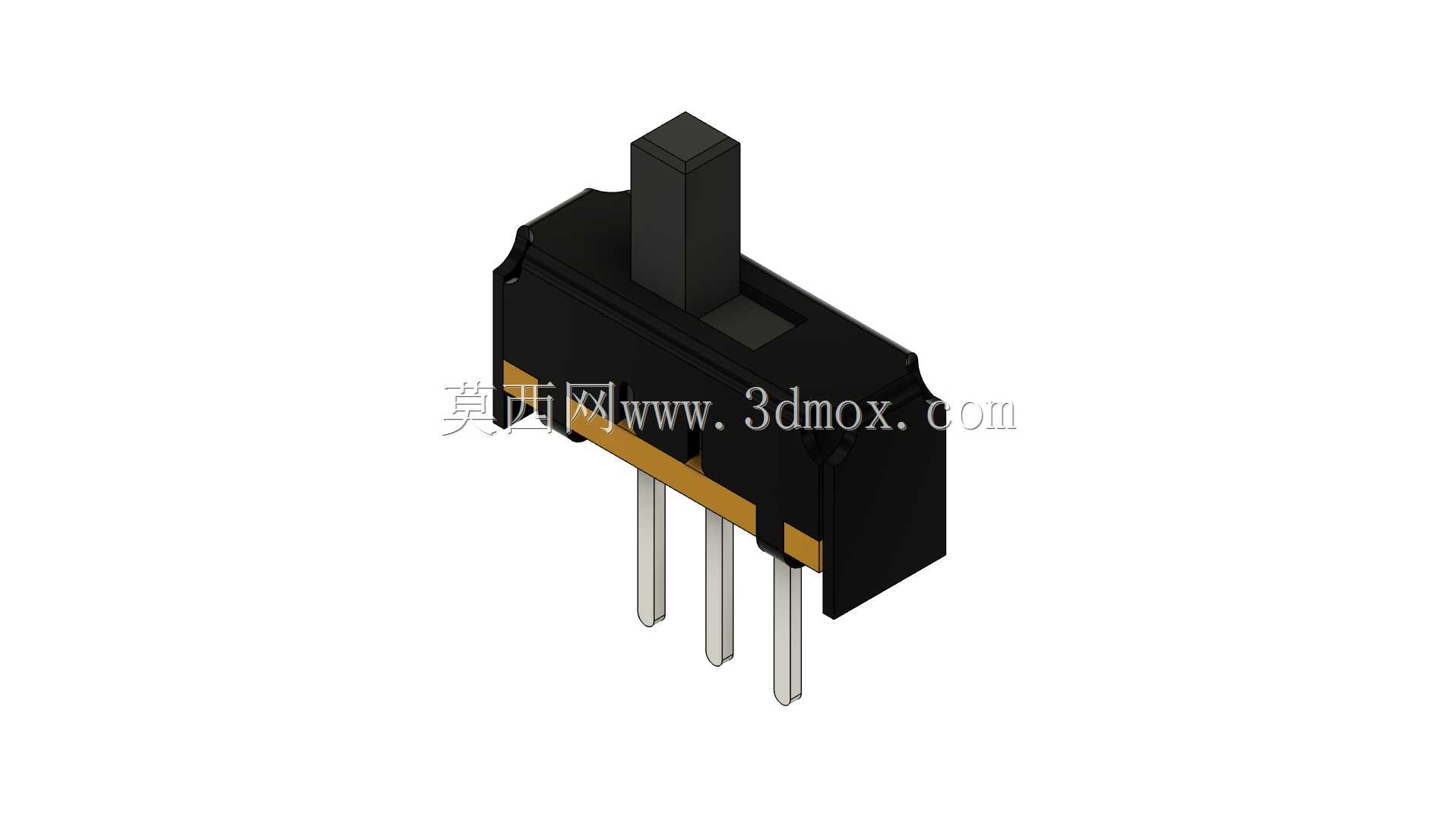

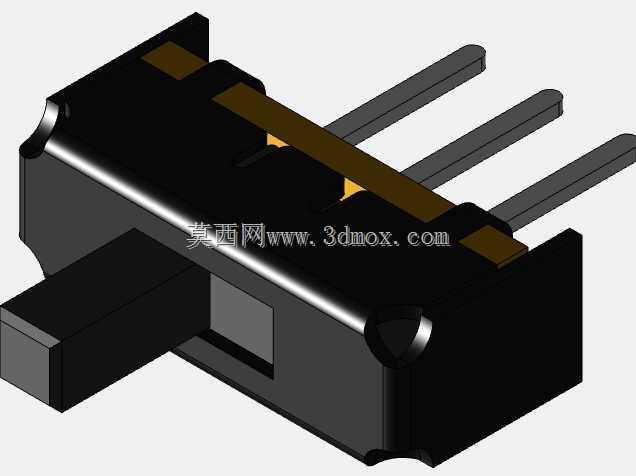

小型立式直插式滑动开关三维结构

做消费类电子、小型工控板卡的结构设计时，板载滑动开关的选型和建模往往是容易被忽略但直接影响装配可靠性的环节，这款直插式滑动开关的三维结构，完全还原了实物的装配边界与操作特征，能直接嵌入整机PCB布局的干涉校验环节，不用反复核对实物样件的安装尺寸。从实际应用场景来看，这类小尺寸滑动开关多用于手持检测设备、小型电源模块、便携消费电子的电路通断或档位切换场景，相比贴片式轻触开关，它的拨动手感更明确，档位保持力足够，不会因为设备运输过程中的振动出现误触跳档的问题，在需要长期保持固定通断状态、不需要频繁触发的板载控制位上，这类开关的选用率非常高。

从功能特性来看，这款滑动开关采用直插式引脚设计，引脚间距适配常规2.54mm网格的PCB布局，波峰焊或者手工焊接都能保证焊点可靠性，开关本体的拨杆高度经过优化，突出壳体的长度刚好适配常规设备外壳的开孔深度，不会出现拨杆过短导致外壳装配后无法操作，或是拨杆过长导致外壳按压时顶到开关的问题。开关本体的基座采用耐高温工程塑料材质，建模时还原了基座底部的定位凸点，在PCB设计时对应位置预留定位孔，焊接时可以避免开关本体偏移，保证引脚与焊盘的对位精度，减少焊接不良率。

设计思路上，这款开关的三维模型严格按照实物的装配公差做了还原，拨杆与基座的滑动间隙控制在合理范围，既不会因为间隙过小出现拨杆卡滞，也不会因为间隙过大导致拨杆晃动量超标，影响操作手感。开关内部的接触弹片结构虽然做了外观简化，但外部的安装尺寸、操作行程、引脚位置都完全匹配实物参数，在做整机结构装配时，可以直接用来校验外壳开孔位置、拨杆操作空间是否充足，不需要额外做简化模型替代。很多工程师在做板卡布局时，往往只关注开关的焊盘尺寸，忽略开关本体的高度和拨杆的活动范围，导致后期外壳装配时出现干涉，这款模型把拨杆的两个极限位置都做了明确的结构呈现，在做运动干涉校验时，可以直接模拟拨杆滑动的全行程，提前发现外壳内部筋位、相邻元件与拨杆的干涉问题。

外形尺寸与安装边界方面，这款开关本体的长宽高尺寸为11.6×6×4.1mm，属于3mm数据系列的小型板载开关，引脚伸出基座底部的长度适配常规1.6mm厚度的PCB板，焊接后引脚露出焊盘的长度控制在1mm以内，不会出现引脚过长顶到外壳内壁的问题。开关本体的两侧没有突出的固定耳，完全靠直插引脚实现焊接固定，在布局时相邻元件需要和开关基座保持0.5mm以上的安全间隙，避免焊接时连锡，同时也给拨杆的滑动预留足够的操作空间。拨杆的顶部做了防滑的平面处理，模型还原了拨杆顶部的平面特征，在设计外壳的操作拨钮时，可以直接匹配这个平面尺寸，保证外部拨钮和开关拨杆的配合间隙均匀，操作时不会出现卡滞。

在实际选型建模过程中，这类小型开关的三维模型精度直接影响后期整机的装配效率，很多开源模型往往只做了大致的外形，忽略了引脚的实际粗细、定位凸点的位置、拨杆的实际行程，导致导出工程图后出现尺寸偏差，这款模型的所有安装边界尺寸都和实物一致，不管是用来做PCB的元件封装校验，还是做外壳的结构设计，都能直接使用，不需要反复调整尺寸。另外，开关基座的颜色和拨杆的配色也做了写实还原，在做产品渲染时，可以直接调用模型材质，不需要额外做外观贴图处理，能节省不少渲染前的准备时间。对于经常做小型电子设备结构设计的工程师来说，这类精准的通用元件模型，能大幅减少重复建模的工作量，把更多精力放在整机的功能结构优化上，而不是反复核对通用元件的尺寸参数。
