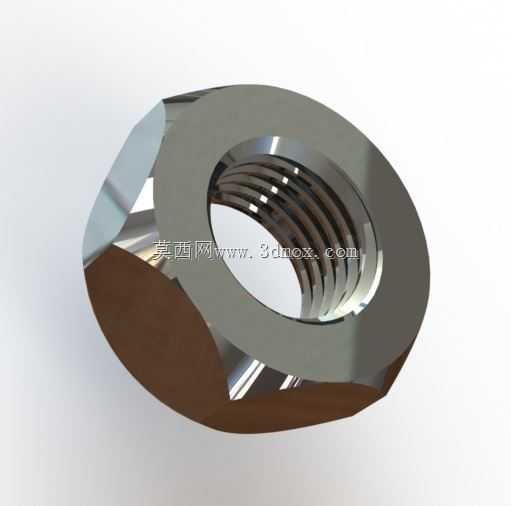

DIN6915标准大六角高强度连接螺母

　　从设计逻辑上看，这类螺母的螺纹采用公制粗牙螺纹，螺纹精度适配6H级公差，和配套的6g级螺栓螺纹配合时，能保证足够的啮合长度，螺纹牙的受力分布更合理，不会出现前几牙受力过载滑牙的问题。螺母的六角外形采用大对边设计，一方面是为了匹配重型施工场景下的加长套筒、扭矩扳手的作业空间，现场施工时，即使螺栓副安装位置有一定的操作遮挡，大尺寸的六角头也能让套筒顺利套入，减少施工时的打滑风险；另一方面，更厚的螺母本体能让螺纹啮合圈数达到8-10圈，远高于普通螺母的5-6圈啮合要求，在承受动载荷、交变载荷的时候，螺纹连接的抗疲劳性能会有明显提升。在重型钢结构、桥梁承重节点、风电塔筒法兰拼接、港口起重设备的受力连接部位，经常能看到这类大六角螺母的应用，它和配套的大六角头高强度螺栓、平垫组合使用，承担着结构件之间的载荷传递作用，是摩擦型高强度连接副里的核心组成部分。不同于普通六角螺母，这类螺母的对边宽度、螺母高度都比普通同级螺母更大，支承面的面积也更宽，在施加预紧扭矩的时候，能有效降低接触面的压应力，避免被连接件表面出现压溃变形，尤其是在和高强度螺栓配合张拉预紧的时候，更宽的支承面能让预紧力的传递更均匀，减少应力集中带来的连接失效风险。

　　在安装边界上，这类螺母的支承面和六角面之间的倒角经过优化设计，安装时不需要额外加工过大的沉孔，只要被连接件表面的平面度达到Ra12.5以内，就能保证螺母支承面和连接件表面完全贴合，不会出现偏载。在风电塔筒的法兰连接场景中，这类螺母需要配合液压拉伸器进行预紧，大六角的外形能在拉伸作业时提供足够的反扭矩支撑，避免螺母跟转；在桥梁钢结构的节点连接中，更宽的支承面可以分散节点板的局部压力，防止长期载荷下节点板出现局部凹陷，影响结构的整体刚度。很多刚接触结构设计的工程师容易把这类螺母和普通1型六角螺母混淆，实际上两者的受力设计逻辑完全不同：普通螺母更多用于普通紧固场景，预紧力要求低，对支承面压应力没有严格要求；而DIN6915对应的大六角螺母从设计之初就是为高强度摩擦型连接准备的，螺母的硬度、螺纹的同轴度、支承面的垂直度都有更严格的公差要求，支承面和螺纹轴线的垂直度公差控制在0.05mm以内，保证预紧时螺母不会出现偏斜，让整个螺栓副的预紧力偏差控制在允许范围内。

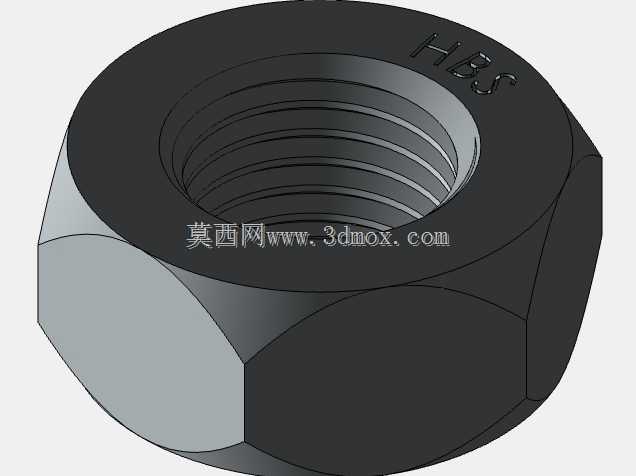

　　在做三维建模的时候，需要特别注意几个关键尺寸的还原：一是六角的对边尺寸要严格对应标准要求，不能按照普通螺母的对边尺寸建模，否则会出现现场套筒无法匹配的问题；二是螺母的总高度要符合标准，高度不足会导致螺纹啮合长度不够，预紧时容易脱扣；三是支承面的倒角和螺纹入口处的倒角要准确还原，螺纹入口的倒角是为了安装时顺利导入螺栓，避免螺纹错扣，支承面的倒角是为了去除加工毛刺，保证支承面和连接件完全贴合。另外，这类螺母的端面一般会有等级标识，建模时可以保留标识位的结构，方便后续出工程图时标注性能等级。在设备选型时，要注意这类螺母必须和对应性能等级的大六角高强度螺栓配套使用，不能和普通螺栓混配，否则会因为螺纹配合精度、强度等级不匹配导致连接失效。

　　比如在起重设备的臂架连接节点，连接副承受的是交变的拉压载荷，如果错用普通螺母，在长期动载荷作用下，很容易出现螺纹滑牙、螺母松动的问题，引发安全隐患。从加工工艺角度看，这类螺母一般采用高强度合金钢冷镦或者热锻成型，之后进行调质处理，保证整体的强度和韧性，螺纹采用攻丝或者滚丝加工，保证螺纹的表面粗糙度和精度，支承面经过磨削处理，保证平面度和垂直度要求。在做装配仿真的时候，要注意螺母和螺栓的同轴度约束，以及螺母支承面和被连接件表面的接触约束，模拟预紧力施加的时候，要考虑支承面的接触变形，更贴近实际安装时的受力状态。
