撬装式集成水处理设备结构设计

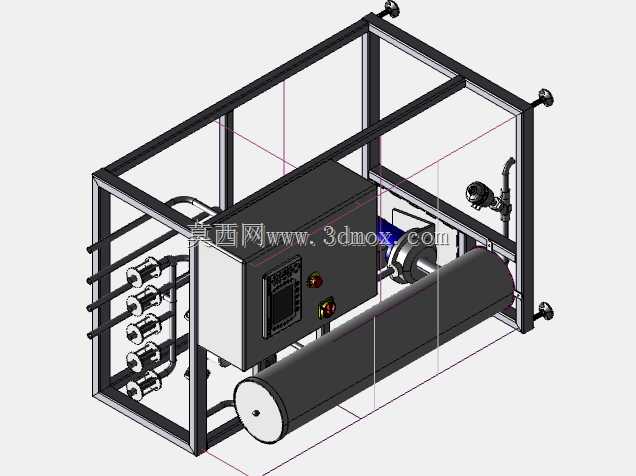

　　这套集成化水处理单元采用撬装式框架承载结构，整体以标准工业铝型材拼接成立体承载框架，所有功能部件全部集成在框架边界内部，无需额外现场拼接管路与支架，可直接整体吊装就位，适配中小型工业循环水处理、商用净水预处理、小型生产工艺用水净化等场景的快速部署需求，能大幅缩减现场安装的施工周期与管路对接工作量。从结构布局来看，框架左侧预留了多组对外管路接口，采用快装式接头排布，接口沿竖直方向等距布置，可对接不同管径的进水管路、出水管路、反冲洗管路以及排污管路，接口位置预留了足够的扳手操作空间，方便现场安装时的紧固作业，同时在接口区域的框架内侧布置了多组手动控制阀组，阀组操作手柄朝向框架外侧，日常运维时无需进入框架内部即可完成阀门切换操作。

　　框架中部靠上位置集成了整套设备的电控单元，采用壁挂式电控箱固定在框架横梁上，电控箱面板上布置了运行状态指示灯、操作按钮以及参数显示模块，电控箱与下方的动力部件、传感部件之间的走线全部沿框架型材的内置槽道排布，外部加装走线槽防护，避免管路渗漏时液体溅到线缆造成短路风险，电控箱的安装位置距离框架底部预留了足够的安全高度，可防止地面积水浸泡箱体。卧式过滤罐体作为核心处理单元横置在框架下部区域，罐体两端采用法兰式端盖结构，方便后期更换内部滤料或者检修过滤组件，罐体通过弧形抱箍支架固定在框架底部的承重横梁上，抱箍与罐体之间加装橡胶减震垫，减少设备运行时水泵振动传递到罐体造成的管路松动问题，罐体侧面预留了压力检测接口与取样接口，可实时监测罐体进出口的压力差，判断滤料堵塞情况，也可随时取样检测出水水质。

　　整套设备的管路排布全部沿框架内侧走线，横平竖直布置，管路之间采用管卡固定在框架型材上，避免管路悬空产生振动，管路转弯处全部采用标准弯头连接，减少水流阻力，水泵组件布置在罐体与电控箱之间的区域，水泵进出口加装软连接，进一步降低振动传递，水泵的安装底座与框架底部横梁之间加装减震垫，控制设备运行时的整体噪音水平。从安装边界来看，整套设备的所有部件均未超出框架的外轮廓尺寸，框架底部预留了叉车孔位，顶部四个角点布置了吊装吊耳，可满足叉车转运、吊车吊装两种不同的现场就位需求，框架底部的支撑脚采用可调式结构，可根据现场地面的平整度调整设备水平度，避免因地面不平导致罐体受力不均、管路对接错位的问题。

　　在设计过程中，充分考虑了日常运维的操作空间，各个需要定期维护的部件比如过滤器端盖、阀门手柄、电控箱门、水泵排气阀等位置，都预留了不小于400mm的操作空间，运维人员可在不拆除其他部件的情况下完成常规的保养、检修作业，框架外侧可根据现场需求加装防护门板，既可以提升设备整体的整洁度，也能避免无关人员触碰运行部件造成安全隐患。整套结构的受力经过校核，框架的型材选型满足满载状态下的承重需求，即使在设备满水运行、吊装转运的工况下，框架也不会产生明显的形变，保证各个管路接口的对接精度，不会因为框架形变导致管路渗漏、部件移位的问题。
